こだま製作所より事例紹介一覧
板金部品
- 産業機器制御装置用シールドケース
- 【SGCC t0.4 （溶融亜鉛めっき鋼板）】【10】
- 外形：レーザー加工
曲げ：サーボブレーキプレス加工
制御基盤差込部爪：ステンレスφ1 ワイヤーカット加工
溶接：マイクロスポット溶接加工
続きを読む
- サッシ・ロック金具（建築金物）
- 【SUS304 ｔ1.0】【10個（試作）】
- 外形カット：レーザー
曲げ加工：ブレーキプレス
ハット形曲げ、内寸6ｍｍのコの字曲げの要素も、
標準化された曲げ金型と、簡易金型製作で対応しています。
続きを読む
- 拡大鏡（レンズ）取付金具
- 【Ｃ2801（真鍮） ｔ1.0】【100個/ロット】
- 外形カット：シャーリング
曲げ加工：ブレーキプレス
製作において、金型が必要となる形状ですが、少量製作での、
本作金型の初期費用を抑える為、製品単価は高くなりますが、初期費用1/5の簡金型仕様...
続きを読む

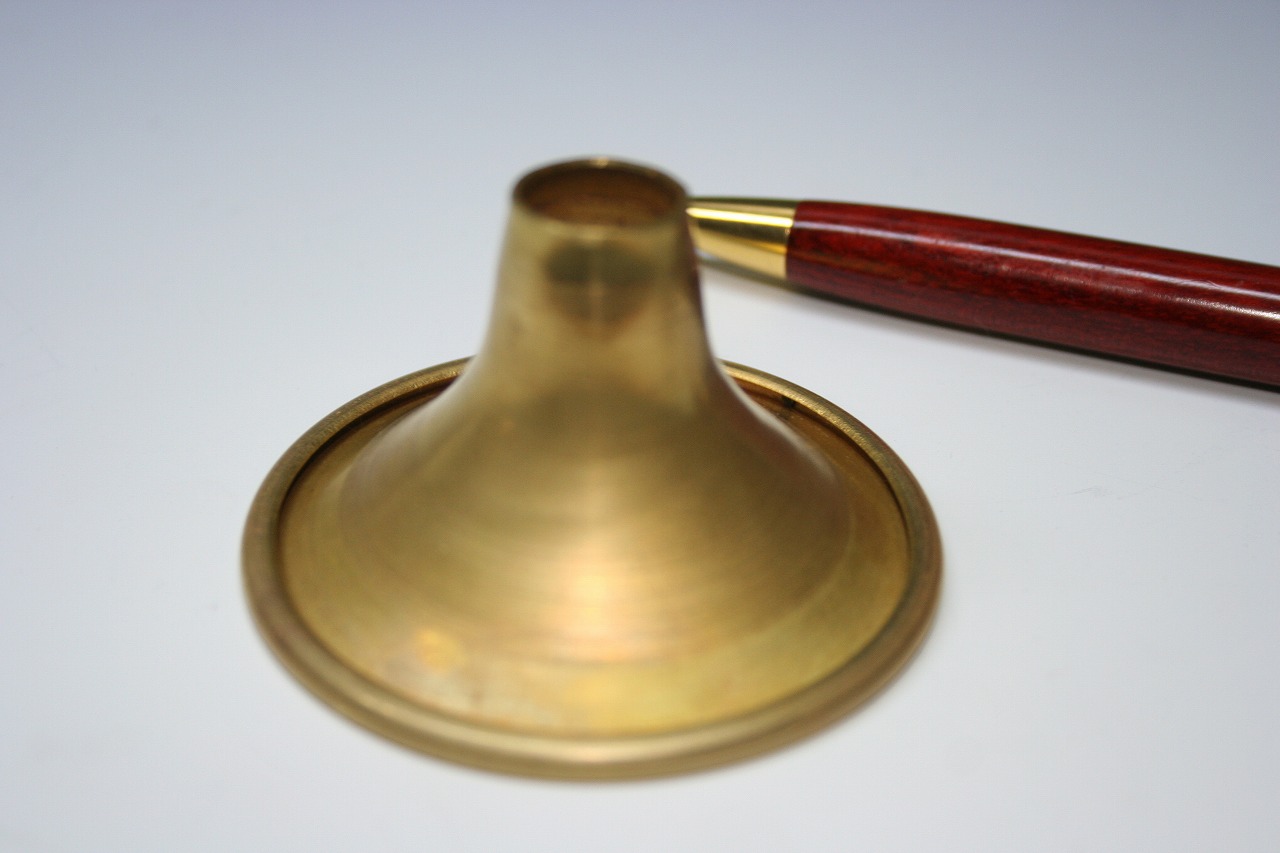

- マウスピースのへら絞り製作
- 【真鍮ｔ1.0】【2個】
- 真鍮ｔ1.0、管楽器のマウスピースの製作を行いました。
試作という事で、表面多少の凹凸は構わないというご依頼で、
初期費用を最小限にした、木型でのへら絞り製作品。
表面多少の凹凸が生じる事を申し送り...
続きを読む
- ステンレス特殊パイプ製作
- 【SUS304 ｔ0.5 Φ18×Ｌ130】【50本】
- SUS304 ｔ0.5 Φ18×Ｌ130
このパイプは、ウレタンロールでは丸める事が
不可（細く手長い）な為、簡易金型を製作して
ステンレスｔ0.5板をパイプにしています。
付き合わせ溶接も可能です...
続きを読む
- サッシ（建築部品）取り付け金具
- 【SUS304 ｔ1.5】【5個】
- SUS304 ｔ1.5 のサッシ取り付け金具です。
金型製作不要で5個製作。
板金加工の独自標準金型の実績です。
続きを読む
- 照明器具 スッチ連動金具精密板金成形品
- 【真鍮（Ｃ2801）ｔ1.0】【5個】
- 真鍮（Ｃ2801）ｔ1.0の精密板金加工品です。
範囲の狭い箇所に深絞りをするのがキーワードとなります。
絞り成形後、外形をワイヤーカットで成形して
曲げ加工を行っています。
曲げ加工も外側に金型...
続きを読む
- ＰＣプリンタ 精密板金 半製品試作 SUS30４製
- 【SUS30４】
- PCプリンタの部品で、ステンレス薄板の
精密板金加工の依頼でしたが・・・
打ち合わせの際、お客様が
「シャフトの切削加工、線材のスポット溶接加工
と組み立てまで、出来ないか？」と言う、お話があり
...
続きを読む

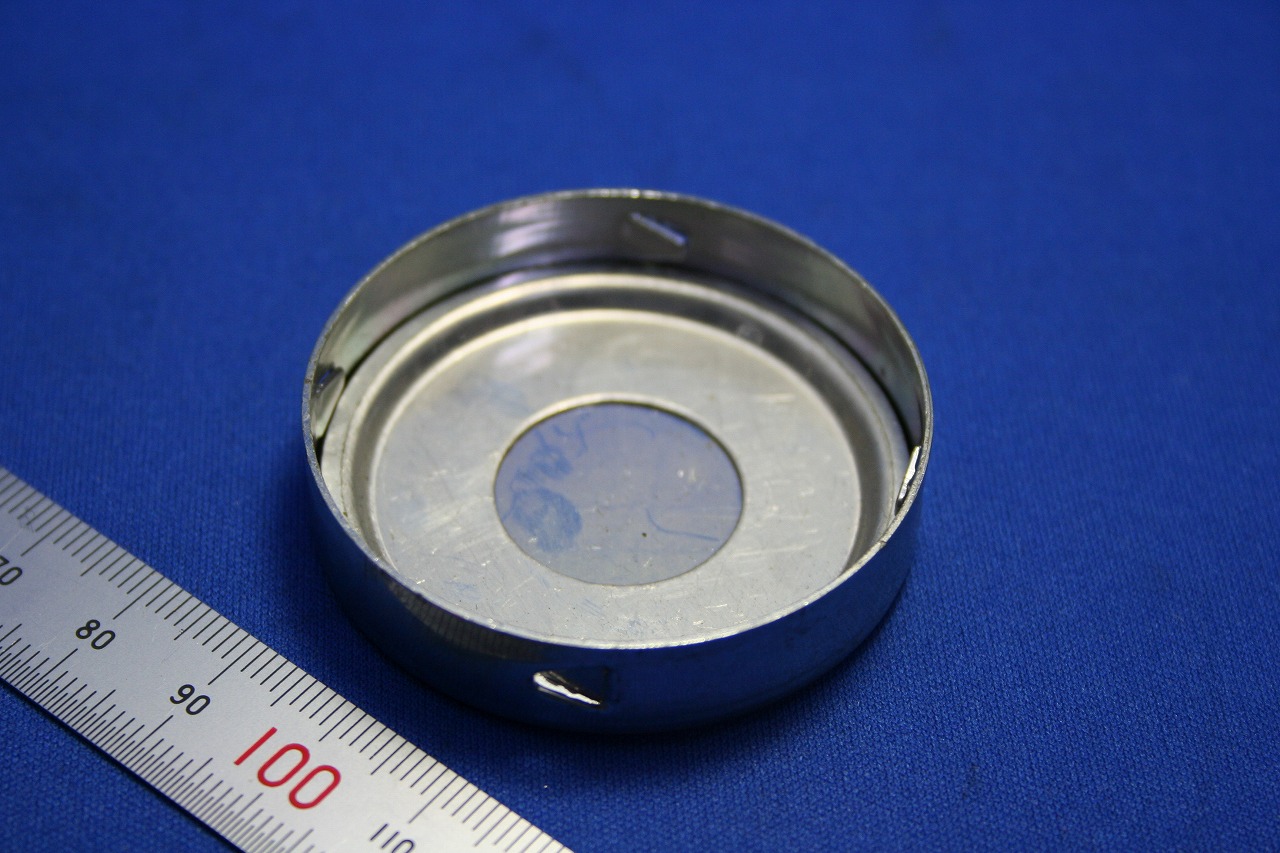

- アルミ、プレス絞り加工 A5052 ｔ１.0
- 【A5052 ｔ１.0】【3000個】
- アルミのプレス絞りの製品で、50Φ×H１0の絞り部品の中に
４７Φ×H5の浅い絞り部品を入れ、その後、外周の４箇所のダボ出しで、
部品を飛び出さないように固定しています。
へら絞りに比べ、金型のコスト...
続きを読む
- 真鍮製 精密板金部品 C2８0１ 3/4H t0.3
- 【C2８0１ 3/4H t0.3】【50個】
- 精密板金の試作品で、真鍮製です。ワイヤーカット加工後に、サーボブレーキ
による、曲げ加工を、４工程かけています。曲げ加工は材質によって曲げ部の
伸び、縮み、曲げ圧力、が変わるので、展開図による計算と、...
続きを読む
- 板金部品（蝶板・ヒンジ） SPC t 2.3ｍｍ
- 【SPC t 2.3ｍｍ】【200個】
- 鉄の板金部品（蝶板・ヒンジ）です。タレットパンチプレスで加工して、ブレーキの簡易金型
で、曲げ加工をしています。量産ですとプレス加工になりますが、少ロットの
場合は簡易金型による加工の方が金型費が安く...
続きを読む
- アルミ 板厚8ｍｍのレーザー加工
- 【A5052材 板厚8ｍｍ】
- A5052材 板厚8ｍｍ 外径Φ610のレーザー加工です。
このあと、アルゴン溶接で組み立て加工を行います。
続きを読む
