こだま製作所より事例紹介一覧
シールドケース

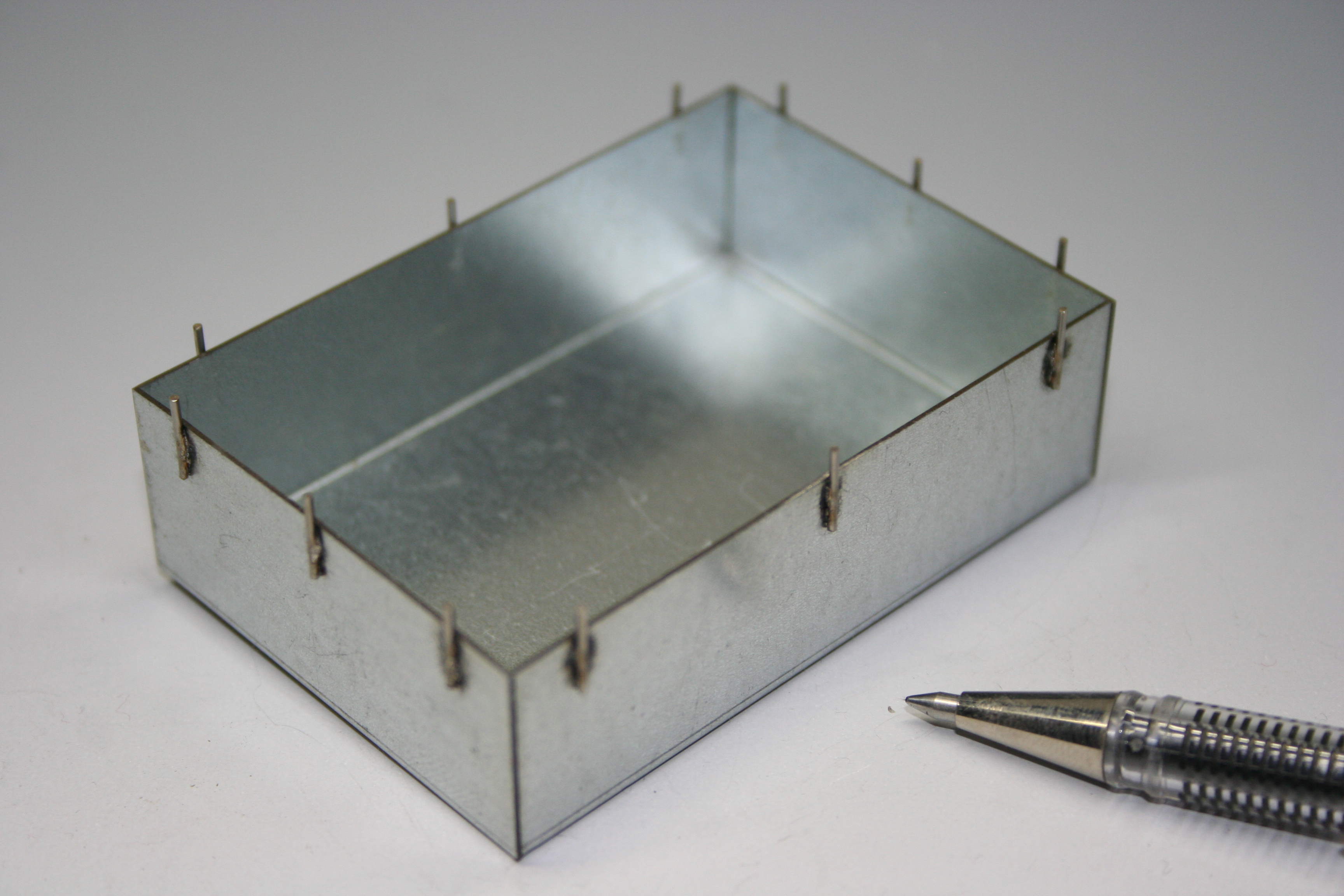

- 産業機器制御装置用シールドケース
- 【SGCC t0.4 （溶融亜鉛めっき鋼板）】【10】
- 外形：レーザー加工
曲げ：サーボブレーキプレス加工
制御基盤差込部爪：ステンレスφ1 ワイヤーカット加工
溶接：マイクロスポット溶接加工
続きを読む
- 音響機器基盤用シールドケース
- 【本体ＳＧＣＣ（溶融亜鉛メッキ鋼板）ｔ02】【200個】
- 外形カット：ワイヤーカット加工
曲げ加工：サーボブレーキプレスによる単曲げ外形カットをワイヤーカット加工で行う事で幅0.5ｍｍの基盤差し込み部ツメの形状も精度よく綺麗に仕上がっています。
続きを読む
- 携帯電話基盤用シールドケース
- 【本体ＳＧＣＣ（溶融亜鉛メッキ鋼板）】【300000個】
- 本体ＳＧＣＣ（溶融亜鉛メッキ鋼板）ｔ02 マイクロスポット溶接接合品。 順送金型によるプレス加工品
続きを読む
- 無線機用シールドケース
- 【SUS304 3/4Ｈ ｔ0.3の】【18000個（トータル数）】
- 本作金型によるプレス加工品 ビード（凸）出し加工、マイクロスポット溶接加工
続きを読む
- 無線機用シールドカバー
- 【本体ＳＧＣＣ（溶融亜鉛メッキ鋼板）ｔ0.2と 板バネ（板ばね）SUS304 Ｈ ｔ0.2の マイクロスポット溶接組立品 】【25000個（トータル数） 】
- 本作金型によるプレス加工品 段曲げ、ダボ出し、絞りの複合加工品
続きを読む
- 世界最小（2005年度）マイクロフォン・シールドケース
- 【Ｃ7521（洋白）ｔ0.1 部分寸法公差±0.01】【100個（試作 )】
- 外形カット：簡易金型
絞り加工：サーボプレス内コナーＲ0.1という材料的に不可能なエリアもクリアーした超高精度成形後、中に基板6枚を挿入し開口部（画像下）からカシメ加工を行った究極の製品製作。
続きを読む
- 通信機器基盤用シールドケース
- 【Ｃ2801（真鍮）ｔ0.2】【50個（試作） 】
- 外形カット：ワイヤーカット加工
曲げ加工：サーボブレーキプレスによる単曲げ角窓×4か所間も、ワイヤーカットで加工していますので、歪の問題もなくトリミングしています。
続きを読む
- 無線機用シールドケース
- 【4800個（トータル数） 】
- 外形カット：タレパン
曲げ加工：サーボブレーキプレスによる単曲げプレスナット加工、本体2部品を筐体用独自電極によるアルミスポット溶接組立品
続きを読む
- 液晶テレビ用シールドカバー
- 【Ａ1050（アルミ）ｔ0.5】【30個（試作）】
- 外形カット：レーザー加工
曲げ加工：サーボブレーキプレスによる単曲げＲ曲げ、段曲げ、バーリング、絞り、切お越しの複合加工品
続きを読む
- スマートフォン基盤用シールドケース
- 【Ｃ7521（洋白）ｔ0.15 寸法公差±0.05】【14000個 】
- 外形カット：エッチング
曲げ加工：エキセンプレスによる簡易金型仕様
続きを読む
- ＡＶ機器基盤用シールドケース
- 【Ｃ7521（洋白）ｔ0.2 寸法公差±0.1】【50個】
- 外形カット：ワイヤーカット
曲げ加工：サーボブレーキプレスによる単曲げ
続きを読む
