こだま製作所より事例紹介一覧
接点・端子
- デジタル電波時計用接点
- 【Ｃ1720（ベリリューム銅）ｔ015 寸法公差±0.05】【500個】
- 外形カット：ワイヤーカット加工
曲げ加工：サーボブレーキプレスによる単曲げ
熱処理：時効硬化処理
さまざまな熱処理にも対応しています。
続きを読む
- 電器部品用接点とリード線接合
- 【Ｃ5210（リン青銅）ニッケルメッキ処理とリード線】【1000個】
- 外形カット：ワイヤーカット加工
曲げ加工：サーボブレーキプレスによる単曲げ
接業：スポット溶接
接合はタングステン電極で電極そのものに発熱を生じさせ
ワークを加圧し溶かすことで銅製のリード線...
続きを読む
- カーナビゲーション用接点
- 【ＳＰＣＣニッケルメッキ処理材とＣ5210（リン青銅）】【200個（試作）】
- ＳＰＣＣニッケルメッキ処理材とＣ5210（リン青銅）のマイクロスポット溶接接合。
異種材、メッキ処理材でのマイクロスポット溶接は困難とされていますが、位置決めは簡易治具の製作を行い、
蓄積されたノ...
続きを読む

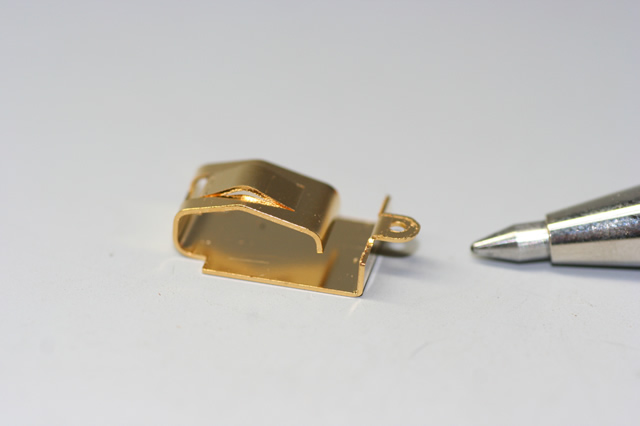

- ＡＶ機器用コネクター
- 【SUS304 1/2Ｈ ｔ0.15ｔ寸法公差±0.05】【10個（試作）】
- 外形カット：超精密レーザー加工
曲げ加工：サーボブレーキプレスによる単曲げ
超精密レーザー加工でも切断時による熱歪が生じる製品サイズですが、特殊処理を行い熱影響を極限まで抑えてトリミングを行...
続きを読む
- 液晶テレビ用コネクター
- 【Ｃ2801（真鍮）ｔ0.3 寸法公差±0.1】【50個（試作）】
- 外形カット：ワイヤーカット加工
曲げ加工：サーボブレーキプレスによる単曲げ
切お越し部分、噛み合わせ部分はワイヤーカット加工で行えば切断歪・精度の問題はありません。
続きを読む

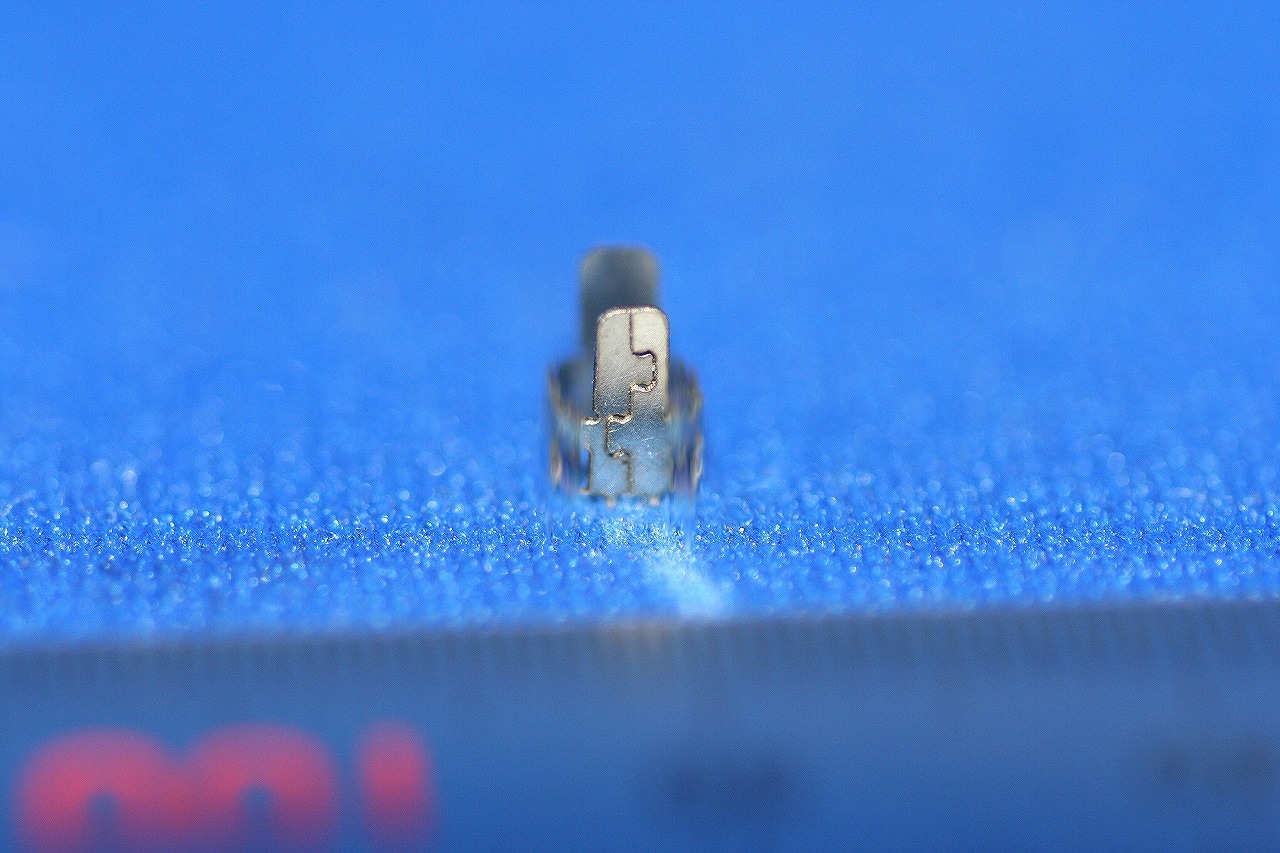

- 超精密板金 試作 洋白C-7521 t0.13mm角
- 【洋白C-7521 t0.13mm角】【100個】
- 超精密な板金の試作で、洋白の薄板をプレスで絞っています。
この試作品は、内コーナーのRが０．１ｍｍと精度が高い金型が
要求、されるのですが、試作なので、簡易金型で微調整を行ない
ながら、しわ、シ...
続きを読む

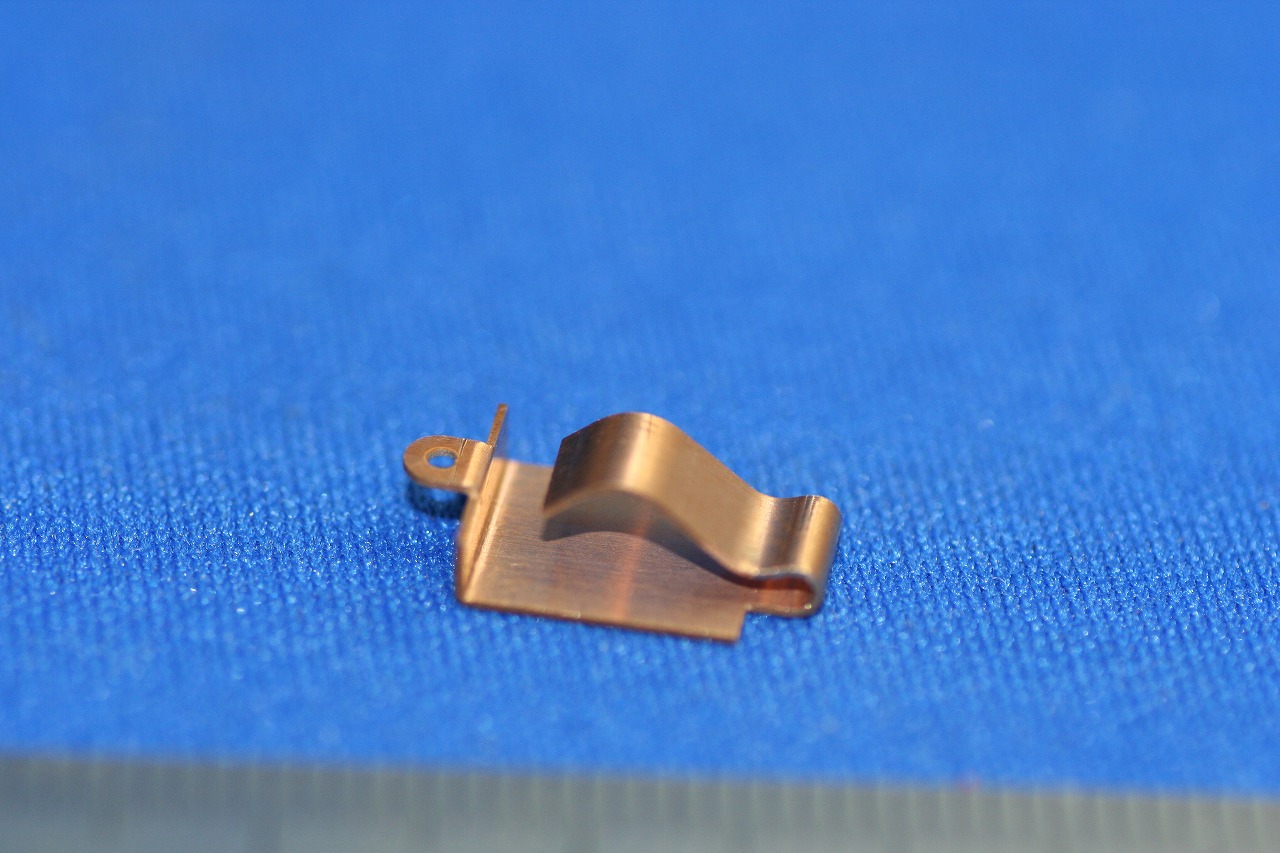

- 音響機器パーツ（精密板金試作）要バネ特性
- 【Ｃ5210 Ｈ ｔ0.3】【５個】
- 音響部品のスイッチコンタクトですので
通電性、バネ特性を必要とします。
精度要求品で寸法公差±0.1
曲げＲを含めた加工で精度を出すのは
簡易金型のノウハウを必要とします。
続きを読む

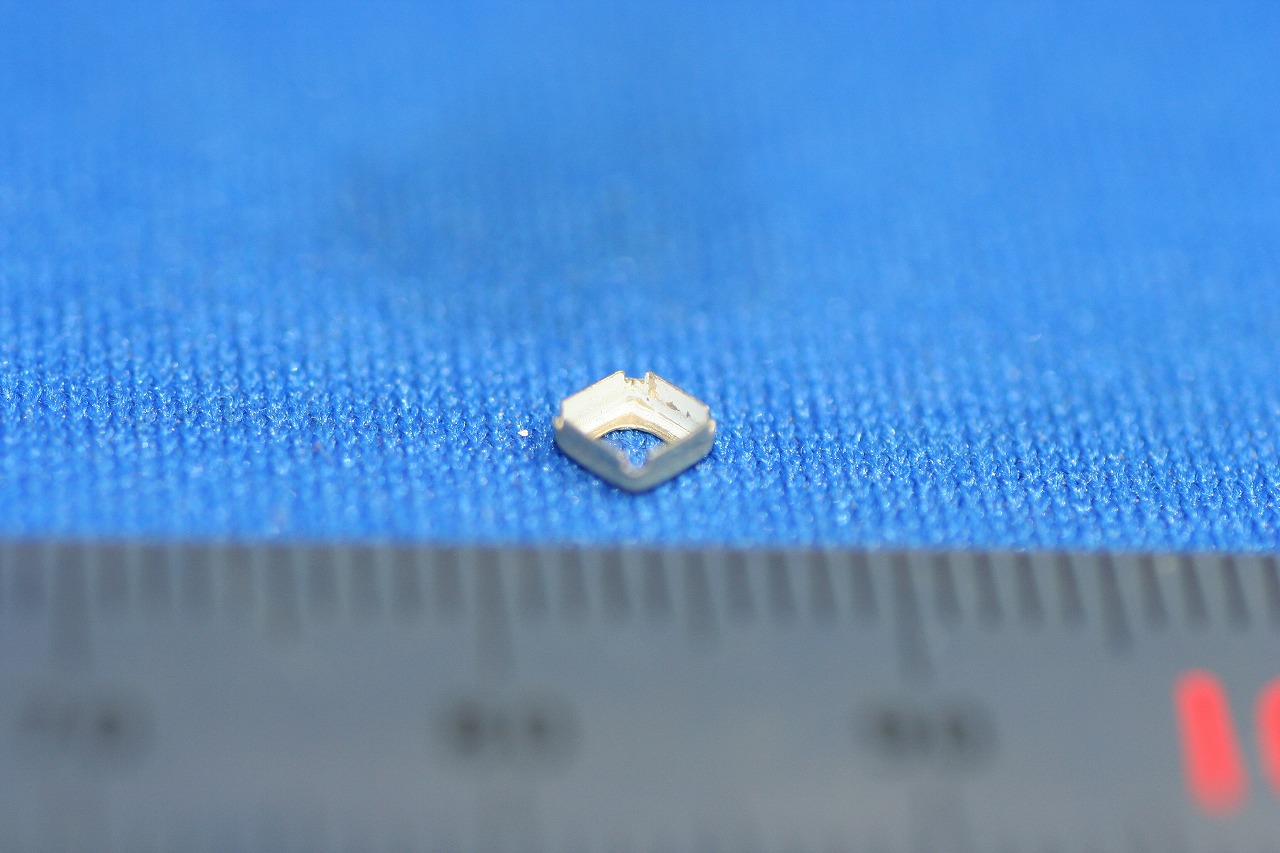

- 世界最小（平成１７年度）マイクロホンカプセル
- 【C7521(洋白）ｔ0.1】【１００個】
- 世界最小（平成１７年度）マイクロホンカプセル C7521(洋白）ｔ0.1の
超精密板金加工
（製作数１００個）
内側コナーＲ0.1の角絞り成形の極度に難易度の高い
絞り成形です。
外形→...
続きを読む
- 微細加工を駆使した精密板金成形品
- 【コネクター ＳＵＳ304 1/2Ｈ （ステンレスバネ材） ｔ0.15】【１０個】
- コネクター ＳＵＳ304 1/2Ｈ （ステンレスバネ材） ｔ0.15
微細加工を駆使した精密板金成形品
（製作数１０個）
外形加工はレーザー加工、
８角形の曲げの最終は鍵形形状での
組み...
続きを読む
- 板バネ ＳＵＳ304 3/4Ｈ （ステンレスバネ材） ｔ0.3
- 【ＳＵＳ304 3/4Ｈ （ステンレスバネ材） ｔ0.3】【６００個】
- 板バネ ＳＵＳ304 3/4Ｈ （ステンレスバネ材） ｔ0.3
製作数６００個
外形エッチング加工、
限定数製作の為、簡易型より製作効率の上がる
量産型よりローコストな少ロット用簡易金型に...
続きを読む
