絞り成型品（ヘラ絞り）
- ホルダーカバー（計り部品）
- 【SUS304 ｔ5.0 外形φ380】【5個】
- 外形カット：円形切断機
絞り加工：スピニングマシーン
SUS304 ｔ5.0といった絞り加工に大きな力の必要なエリアでは、スピニングマシーンを使用して熟練技術の投入を行います。
続きを読む
- ヒーターキャップ<半導体製造装置部品＞
- 【SUS304 ｔ0.3】【100個】
- 多孔加工：エッチング
絞り加工：ヘラ絞り
外形カット：ロクロ
サイド穴・カジリ加工：サーボプレス
複合加工項目でも、一工程ごとに簡素化した製作を行うノウハウをもって、少量製作のコストパフォ...
続きを読む
- 薬品通過パイプ蓋<医薬品製造装置部品＞
- 【SUS304 ｔ0.8】【50個】
- 外形カット：レーザー
絞り加工：ヘラ絞り
プレス加工では何工程もかけないと絞れない
径に対し絞り深さが深い製品でもヘラ絞り加工の熟練の技能をもって対応します。
続きを読む
- フィーダー(ロウト)＜産業機器部品＞
- 【Ｃ2801 ｔ1.0】【10個】
- 外形カット：円形切断機
絞り・カーリング加工：ヘラ絞り（木型絞り仕様）
精度が妥協できる製品でのローコスト仕様として、木型（木製）で対応した製品です。
木型を使用した場合、木目（年輪）痕は付き...
続きを読む
- フィーダー(ロウト)<医薬品製造装置部品＞
- 【SUS304 ＢＡ ｔ0.5】【50個】
- 外形カット：レーザー
絞り加工：ヘラ絞り
三角錐の深さに対し板厚が薄いのでヘラ加工での材料伸びが得られず成形不可ですが、材料に焼きなましを行う事で材料伸びが生じて成形可能となります。
続きを読む
- ホルダーカバー（計り部品）
- 【SUS304 ＢＡ ｔ0.5】【1000個】
- 穴・外形カット：プレス
絞り加工：プレス
簡易金型対応で、イニシャルコストを抑え（本作金型の1/3）、製作期間の短縮を行いました。
続きを読む
- ディフレクター（ガスジェット装置部品）
- 【ＳＵＳ316 ｔ0.1 寸法公差±0.05】【50個】
- 外形カット：ワイヤーカット
絞り加工：サーボプレス
外形カット（円形）を行った材料に絞り加工を行い、その後内側（円）のカットを行う事で、絞り成形そのものの決め押し精度を高めています...
続きを読む
- サスペンション（ＯＡ機器部品）
- 【SUS304 1/2Ｈ ｔ0.1 寸法公差±0.05】【10個（試作）】
- 外形カット：ワイヤーカット
絞り加工：サーボプレス
凸凹に差が少ない絞り成形は形状が決まりにくく精度が望めにくいですが、簡易金型のノウハウと金型そのものの精度で高精度な絞り成形を行...
続きを読む
- 電極板（エレクトロニクス部品）
- 【Ｃ1220 ｔ0.5 寸法公差±0.1】【200個】
- 外形カット：ワイヤーカット
絞り加工：サーボプレス
切断面を綺麗に仕上げる為、ワイヤーカット加工での重ね切で、穴・外形カット加工を行い、Ｒ寸法を正確に絞る事で外形寸法の精度を高めています。
続きを読む
- ステンレスへら絞り SUS３０４MK ｔ１．０
- 【ステンレス】【１０個】
- ステンレスのへら絞りで、深さ７５ｍｍ、、先端部の径１５ｍｍ、開口部の
径１１５ｍｍの製品です。先端部からのテーパー部まで絞り、
開口部の跳ね上がりを小さくするためと、ストレート部分を絞り易くするために...
続きを読む
- ステンレスへら絞り SUS３０４ t１．０
- 【SUS３０４ t１．０】【５０個】
- ステンレスのへら絞りで深さ６０ｍｍ径６５ｍｍです。開口部分を
内に折り曲げています。始めにストレートに絞り、底の部分を
５５ｍｍでプレス抜きをし、最後に内曲げをしています。ステンレス
のため、折り曲げ...
続きを読む
- ステンレスへら絞り SUS３０４MK t１．０
- 【SUS３０４MK t１．０】【２０個】
- ステンレスのへら絞りで深さが８０ｍｍ径が１４０ｍｍです。
絞り終わりの部分が、ステンレスの材料の反発により跳ね上がる
のを、金型の調整で、ストレートに仕上げています。
ロット数２０個
続きを読む
- 鉄のへら絞り SPC t１．０
- 【SPC t１．０】【２００個】
- へら絞り加工とは、サークル状にカットした鉄板を回転させて
（てこ）と言う工具を使って、回転している金型に、材料を、押し当てて
製品を製作する、加工方法です。上の写真の製品はへら絞り加工
では、よくある...
続きを読む

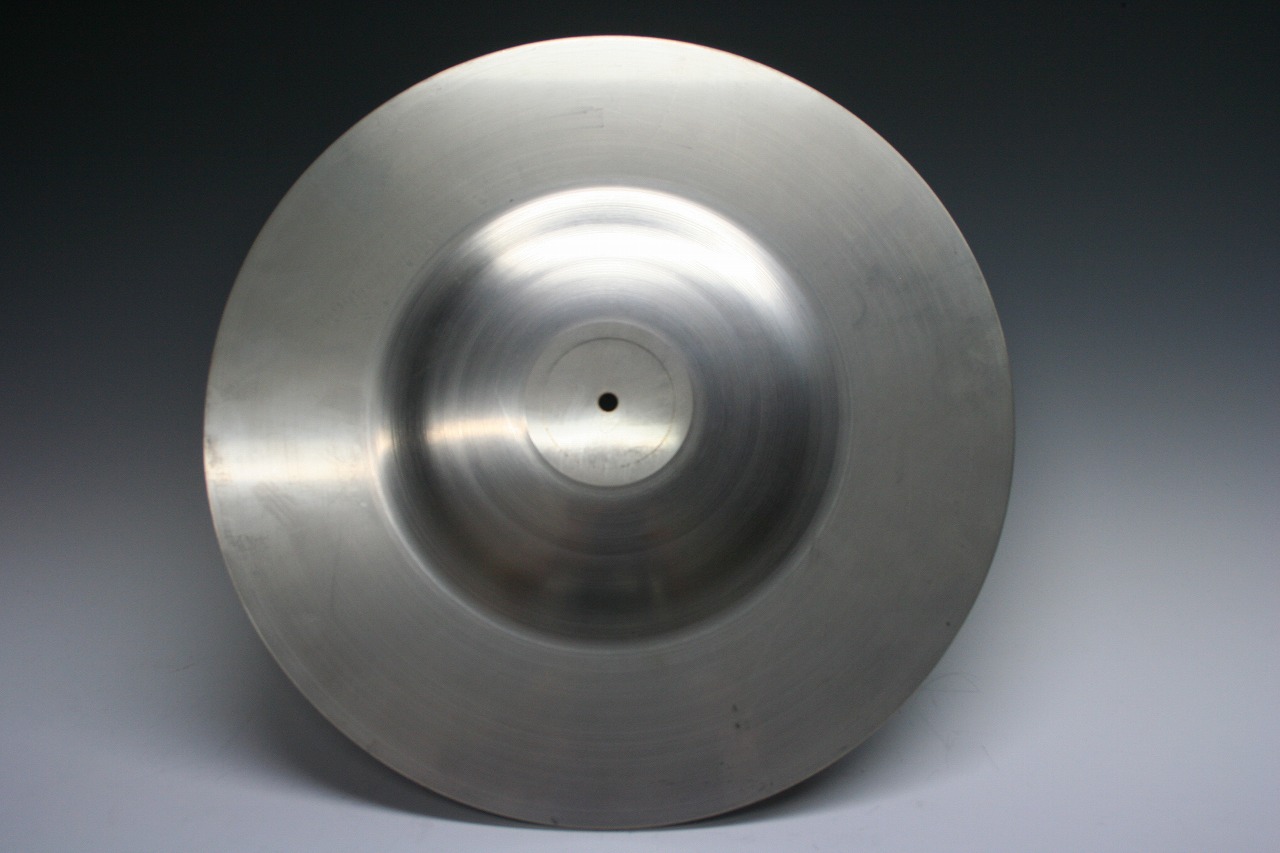

- 計器器材 ステンレス へら絞り加工
- 【ＳＵＳ304 ｔ5.0 φ380】【２個】
- ＳＵＳ304 ｔ5.0 φ380
へら絞ち加工による成形品です。
ｔ5.0という事もあり、人力では
絞る事が出来ませんので、スピンドル加工で成形したいます。
製作数：２個
続きを読む
- ステンレスへら絞り SUS３０４ t０．８
- 【SUS３０４ t０．８】【５０個】
- ステンレスのリング形状のへら絞りです。中心部分を９０ｍｍで
プレス抜きをした後、内側に折り曲げています。折り曲げの時、
表面の部分が平面になるように、調整しながら絞っています。。
ロット数５０個
続きを読む

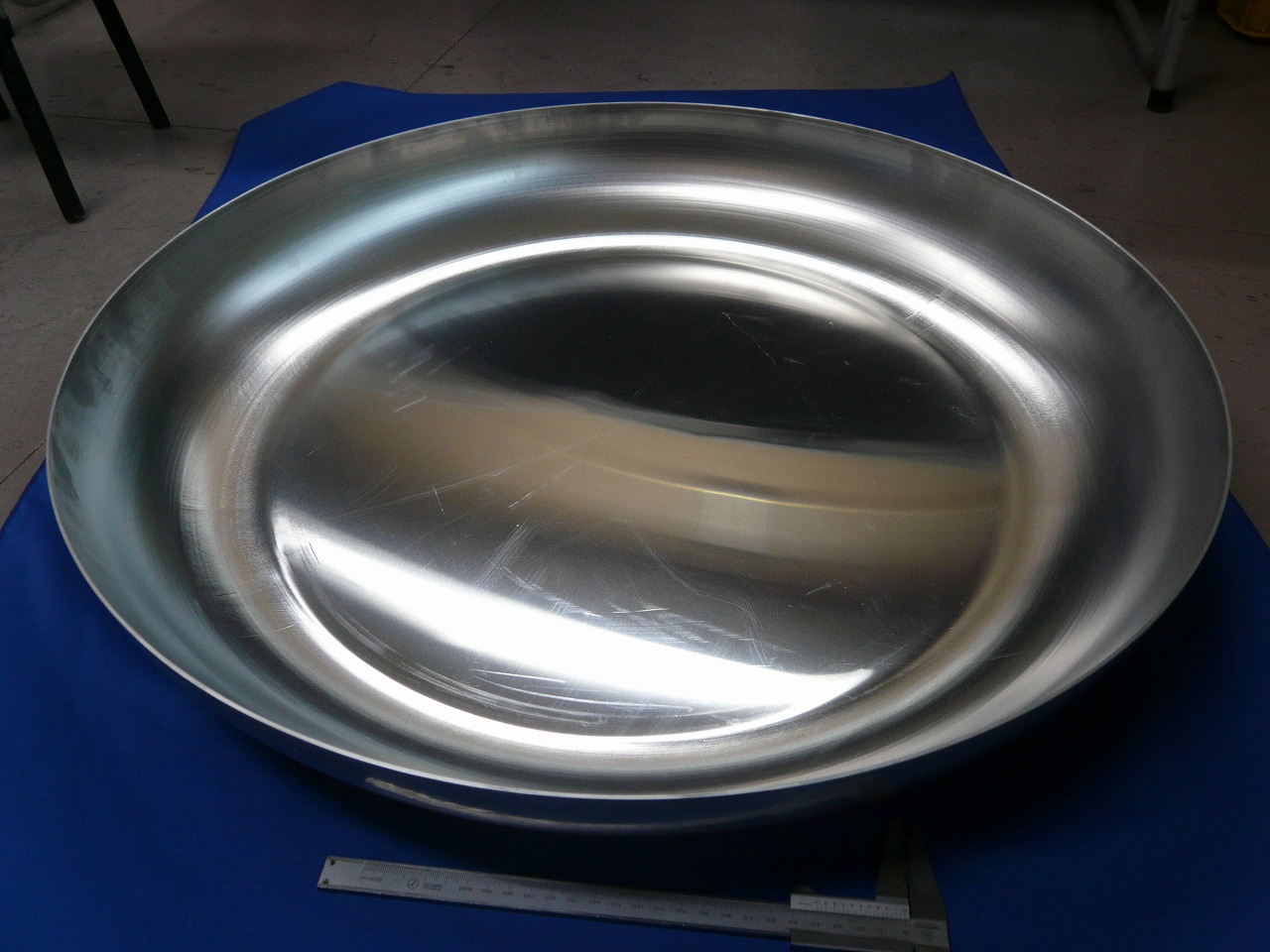

- φ680 アルミのヘラ絞り成型品
- 【アルミ ｔ2.0】【５台】
- アルミ ｔ2.0 外形φ680のへら絞り成型品。
粉黛の器になるようですが・・・
簡易金型を利用してローコストに仕上げています。
製作数５台。
続きを読む
- 極少ステンレスへら絞り SUS４３０ t１．０
- 【SUS４３０ t１．０】【２個】
- 極少ステンレスのへら絞りで内径６ｍｍ、深さ６ｍｍです。径が小さいので
絞るのが困難で、工具の工夫で製作しています。この大きさでは、プレス加工
の方が製作し易いですが、試作品のため、へら絞りで製作してい...
続きを読む
- ＳＵＳ316コレット 絞り成型→精密切削加工
- 【ＳＵＳ316 ｔ0.5】【５個】
- 画像は加工しています。製品後ろ、ボールペン
ＳＵＳ316 ｔ0.5 コレット試作品ですが、
量産であれば、絞り成形用金型を製作して、
プレス成形を行いますが、
当然、初期費用がかかります。
そこで...
続きを読む
- 極小ステンレスへら絞り SUS304 t１．０
- 【SUS304 t１．０】【２個】
- 極小のステンレスのへら絞りです。内径が６ｍｍ深さが１０ｍｍ
です。径が小さいため絞るのが困難で、工程を２工程にして、
工具も工夫して絞っています。製品精度を出すためにさらに
研究している所です。
試...
続きを読む

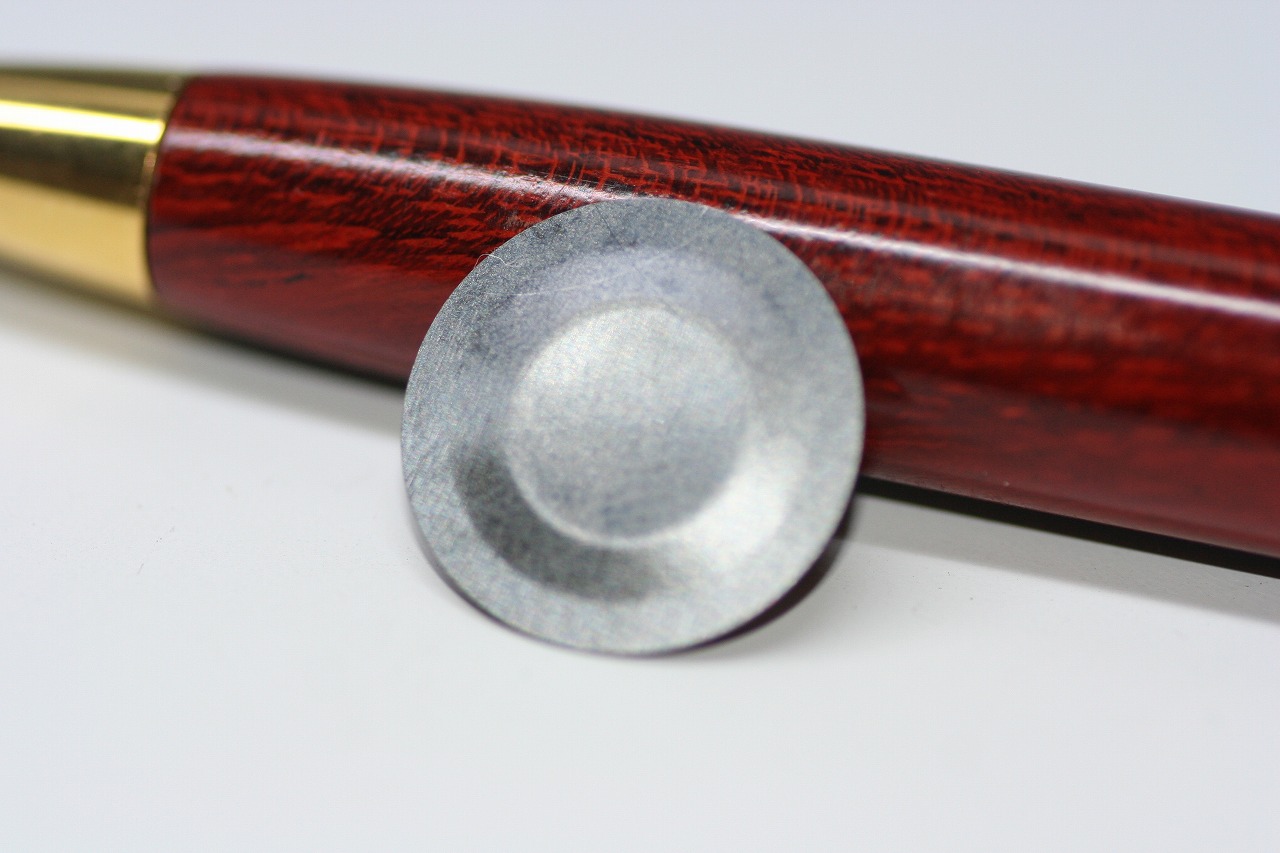

- SUS304 H t0.05 絞加工
- 【SUS304 Ｈｔ0.05】【１００個】
- SUS304 Ｈｔ0.05の 絞り加工。
凸凹成形で、寸法公差±0.05を維持しています。
製作数、１００個
続きを読む

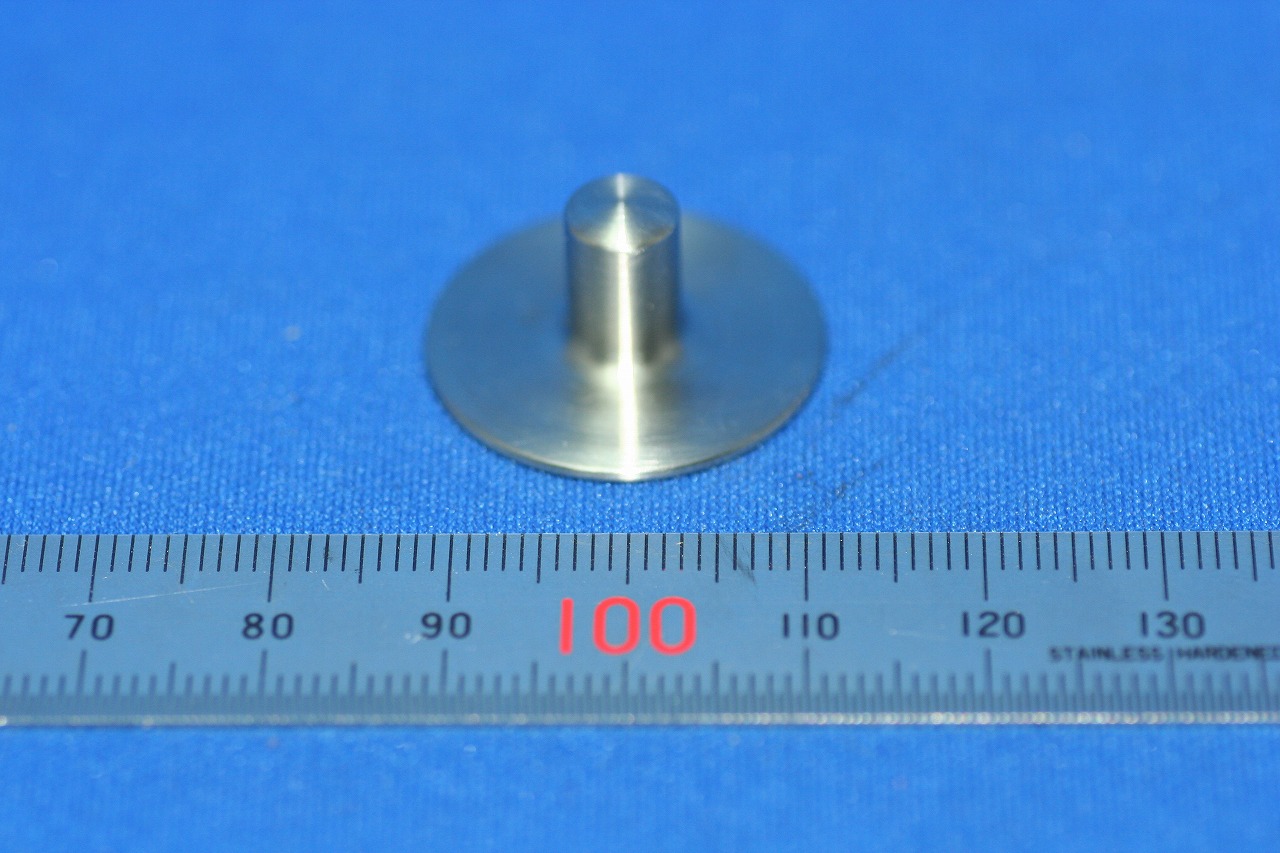

- ステンレスへら絞り SUS３０４ t１．５
- 【SUS３０４ t１．５】【３個】
- ステンレスのへら絞りで、板厚がt１．５なので絞り始めの所に
段差がつきやすいので、絞りの圧力をコントロールして、段差を
なるべく着かないよう工夫して絞っています。半球形状の場合
は開口部が広がりやすい...
続きを読む
- マウスピースのへら絞り製作
- 【２個】
- 真鍮ｔ1.0、管楽器のマウスピースの製作を行いました。
試作という事で、表面多少の凹凸は構わないというご依頼で、
初期費用を最小限にした、木型でのへら絞り製作品。
表面多少の凹凸が生じる事を申し送り...
続きを読む
- ステンレスへら絞り加工 SUS304MK t１．２深絞り
- 【SUS304MK t１．２】【１０個】
- ステンレスを深く絞るのに、プレス加工ではかなりの金型費が必要ですが、へら絞り加工で製作すると、、金型費が安くできます。通常へら絞り加工（手絞り）で深さ８０を超えると、焼きなましが必要ですが、この製品の...
続きを読む
- 絞り形状を切削加工で・・・
- 【ＳＵＳ304】【４箇所】
- ※画像処理をしています。
材質はＳＵＳ304、絞り成形品の試作のご依頼でしたが、
試作と言えども簡易的な金型等の費用が大きく、
お客様負担を軽減する為に、切削加工での成形をご提案しました。
...
続きを読む
