こだま製作所より事例紹介一覧
絞り形状品（精密切削対応）

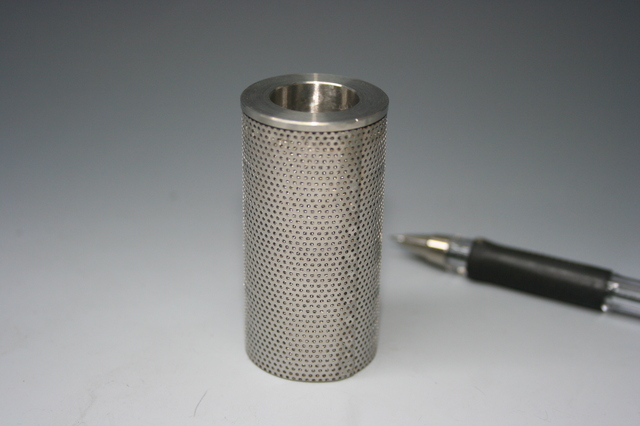

- ストレーナー（工業用濾過装置部品）
- 【SUS304】【50個】
- 上下段付きリング切削加工：マシニングセンタ
パンチング・メッシュ切断加工：シャーリングマシン
溶接加工：スポット溶接
ストレーナーとして組み上げるノウハウが要となりますが、
パンチングの内側に...
続きを読む
- ファン用ブレード（ジェットエンジン部品）
- 【チタン合金プレートとチタンメッシュ 】【5個】
- プレート切削加工：マシニングセンタ
メッシュ切断加工：ワイヤーカット
溶接加工：マイクロスポット溶接
切削加工、メッシュ切断はともあれ、組み付けるためのプレートとメッシュといったヒートバランス（...
続きを読む

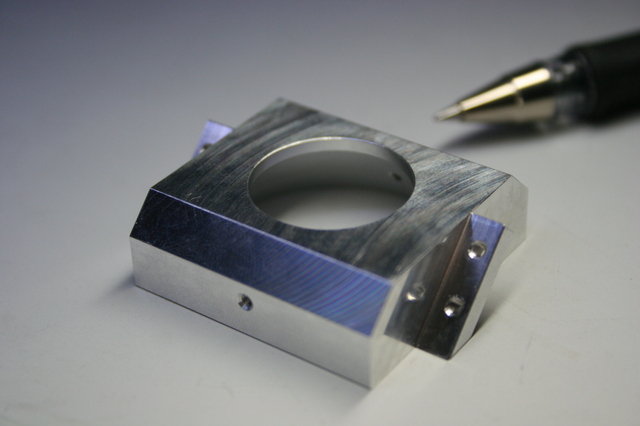

- ノズル固定台（半導体レーザー装置部品）
- 【ＡＬ5052（アルミ） 寸法公差±0.05】【10個】
- 切削加工：マシニングセンタ
ターンテーブル式のマシニングセンタで表面角度、傾斜部分、内側削り込みなど様々な形状に対応しています。
続きを読む
- ストッパープレートＬＳＩ製造装置部品
- 【アクリル板ｔ1.5】【1個】
- 切削加工：超高速マシニングセンタ
産学連携で超微細加工切削ツールの共同研究開発で生まれた超微細加工用エンドミル（Φ0.03）を使用し、アクリル板の平面Φ0.6とΦ0.3間に幅0.05mm深さ0.03...
続きを読む
- バルブカバー（産業機器部品）
- 【ＳＵＳ316 材厚（板厚）ｔ0.6 寸法公差±0.05】【5個】
- 切削加工：ＮＣ旋盤
ロッド棒からの削り出しにより成形を行った
絞り形状品の切削品となります。
板材の絞り加工では、プレス加工での段付き部分や
絞り加工後の淵切など工程数を要し、簡易製作でも
...
続きを読む
- ノズルキャップ（エアーツール部品）
- 【SUS304 材厚（板厚）ｔ0.5 寸法公差±0.05】【5個】
- 切削加工：ＮＣ旋盤複合機
ロッド棒からの削り出しにより成形を行った
絞り形状品の切削品となります。
表面仕上げに始まり、上面○穴加工と壁面の□穴加を
行っていますが製品面積に対し、トリミング面...
続きを読む
- 感知レバー固定台（電子ビーム実験機部品）
- 【Ｃ5191（リン青銅）寸法公差±0.01】【10個】
- 切削加工：超高速マシニングセンタ
プレート材から削り出しを行った微細切削加工品です。
ｔ0.5いう薄い肉厚までの削り込みを行い、画像では確認できませんが、底面にφ0.15の突起を2箇所削り出してい...
続きを読む
- 取付け台（電子ビーム実験機部品）
- 【Ｃ5191（リン青銅）寸法公差±0.01】
- 切削加工：超高速マシニングセンタ
プレート材から削り出しを行った微細切削加工品です。
ｔ0.2という薄い肉厚までの削り込みを行い、画像では確認できませんが、底面にφ0.15の穴を2箇所開けています...
続きを読む
- 銅スリーブ（エコマテリアル部品）
- 【Ｃ1020 材厚（板厚）ｔ0.5?0.2 寸法公差±0.05】【10個】
- 切削加工：ＮＣ旋盤
ロッド棒からの削り出しにより成形を行った
絞り形状品の切削品となります。
銅という粘りの強い材質での薄い厚みへの削り込み加工となり、表面の滑らかさを維持するのは困難とされます...
続きを読む
- カップリング（エアーツール部品）
- 【ＳＵＳ316 材厚（板厚）ｔ0.5 寸法公差±0.05】
- 切削加工：ＮＣ旋盤複合機
ロッド棒からの削り出しにより成形を行った
絞り形状品の切削品となります。
表面仕上げに始まり、内側の折り返し部分の成形を行う為の削り込みを終え、さらに内側から2.5ｍｍ...
続きを読む

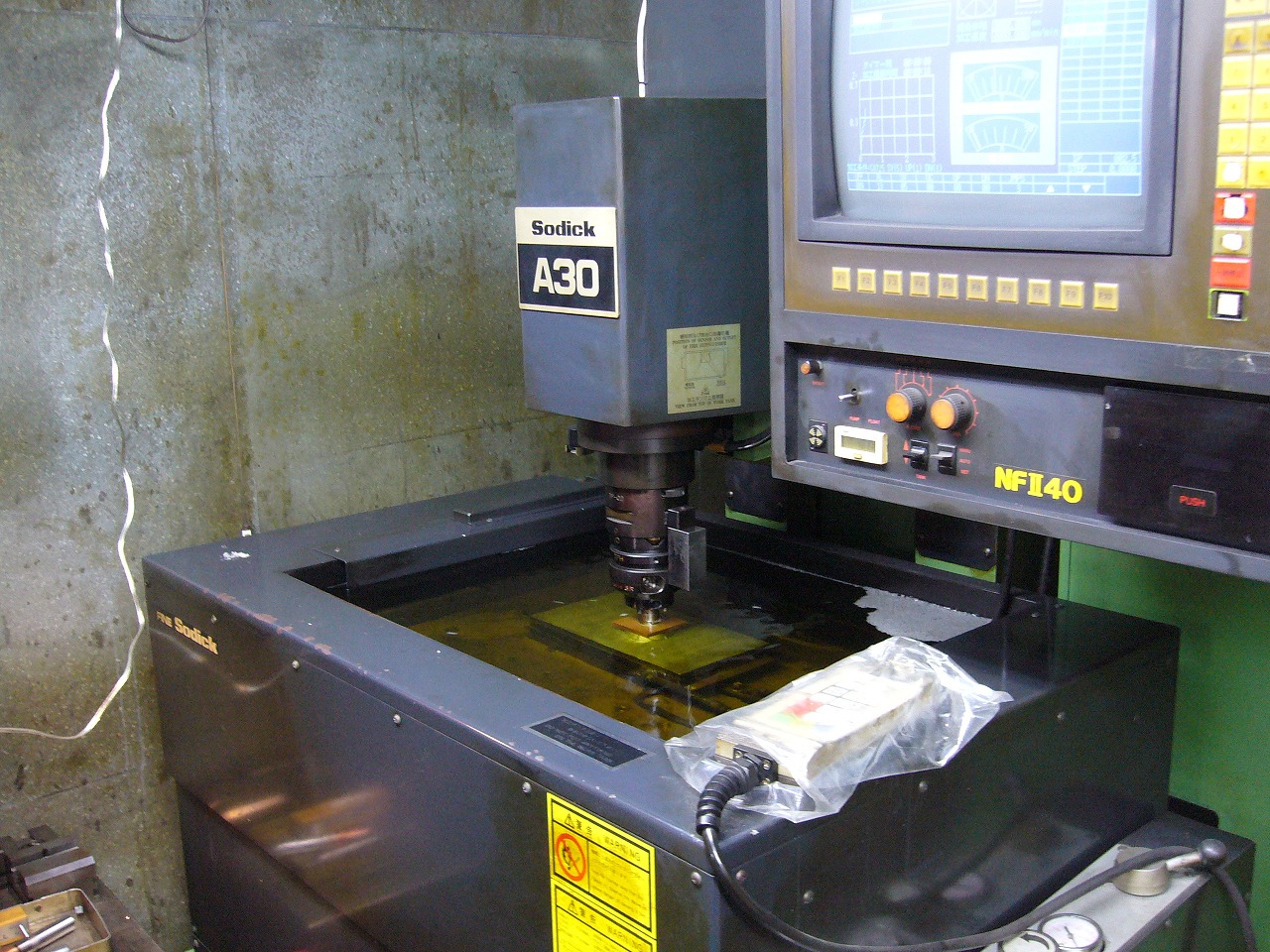

- 型彫り放電加工機 (Sodick A30)
- 彫刻加工で現在主流の型彫り放電加工機（Ｓodick製）です。最近では
お客様からの、ｄｘｆなどのデータファイルなどで加工を進める事が多いですが、
データファイルだけでは、より精密な金型が出来無い事もあ...
続きを読む

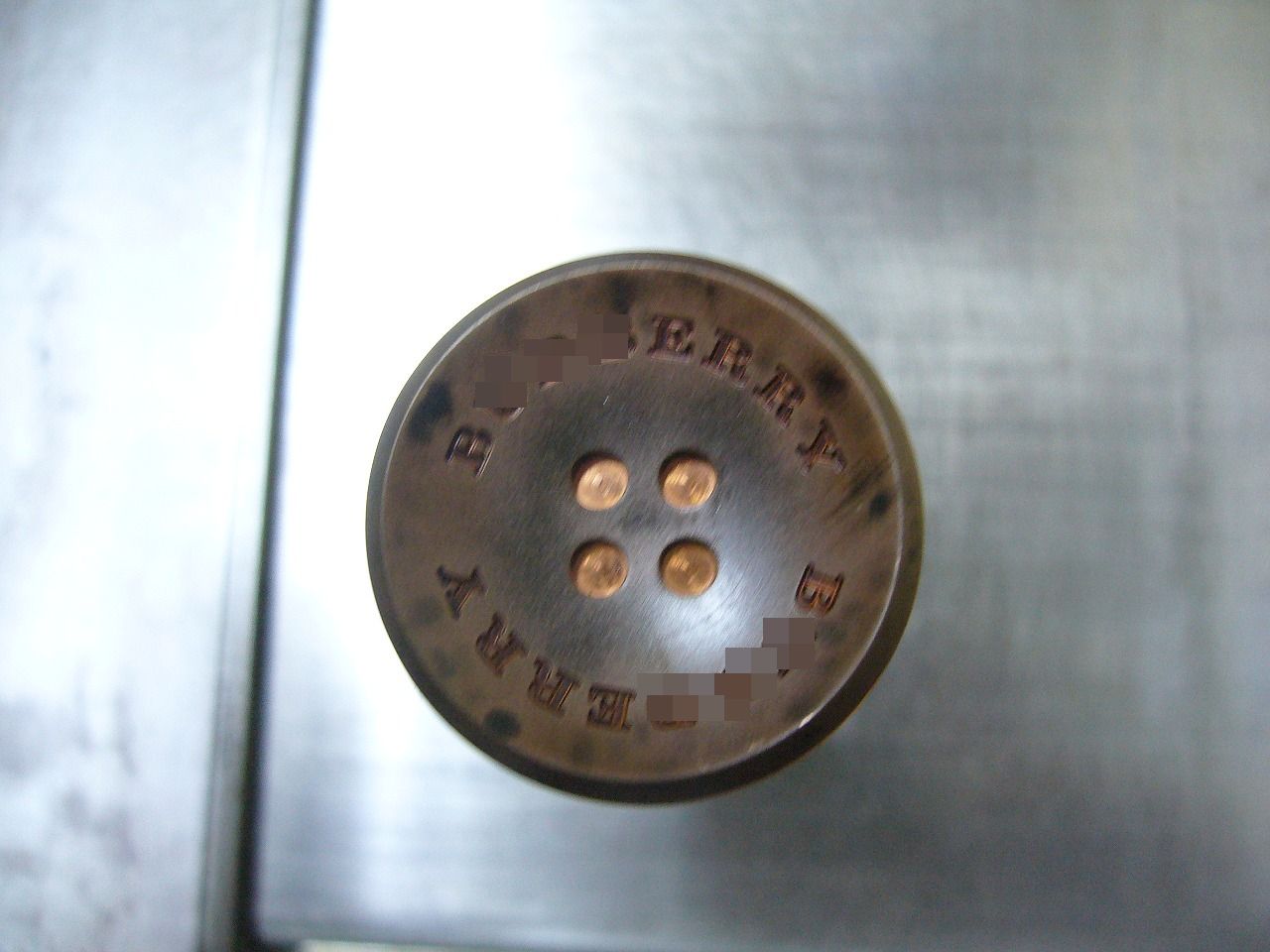

- ボタン製作金型用 彫刻、電極
- （写真は加工しています）
某、ブランドの洋服に取り付ける、ボタンを作るための電極です。
ボタンの刻印の部分の精度が厳しく、
文字がハッキリとわかる様に、彫刻放電加工で
金型を製作した後、熟練の職人に...
続きを読む

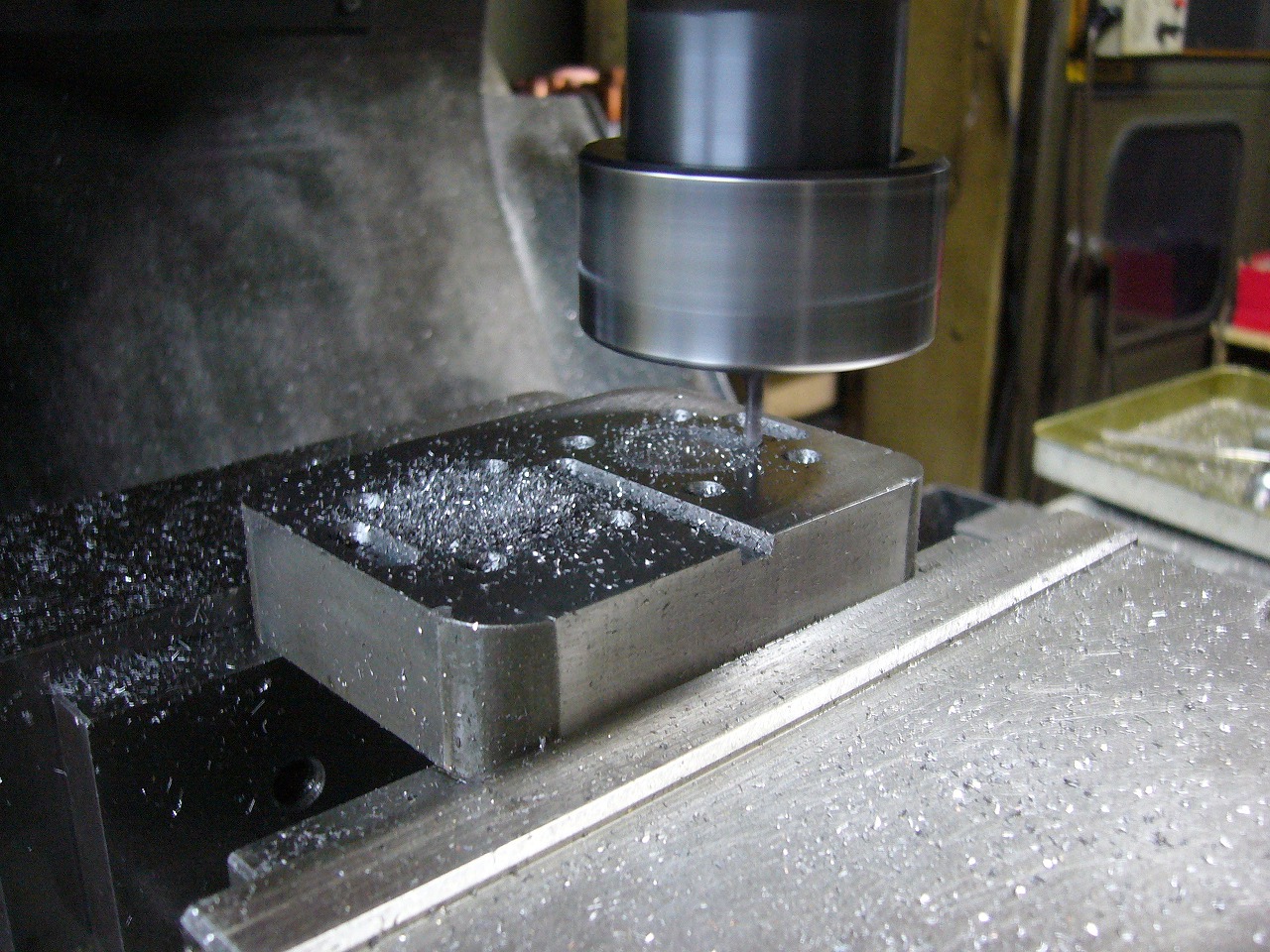

- 製缶部品プレス金型 MCフライス加工
- 彫刻放電加工前にMCフライスで金型の荒削りを行っています。
どの程度、荒削りを行うかは、長年のノウハウが必要で、
金型製造の時間短縮を行いながら、精密な金型を作るために、
事前に最初の工程から、最終工...
続きを読む

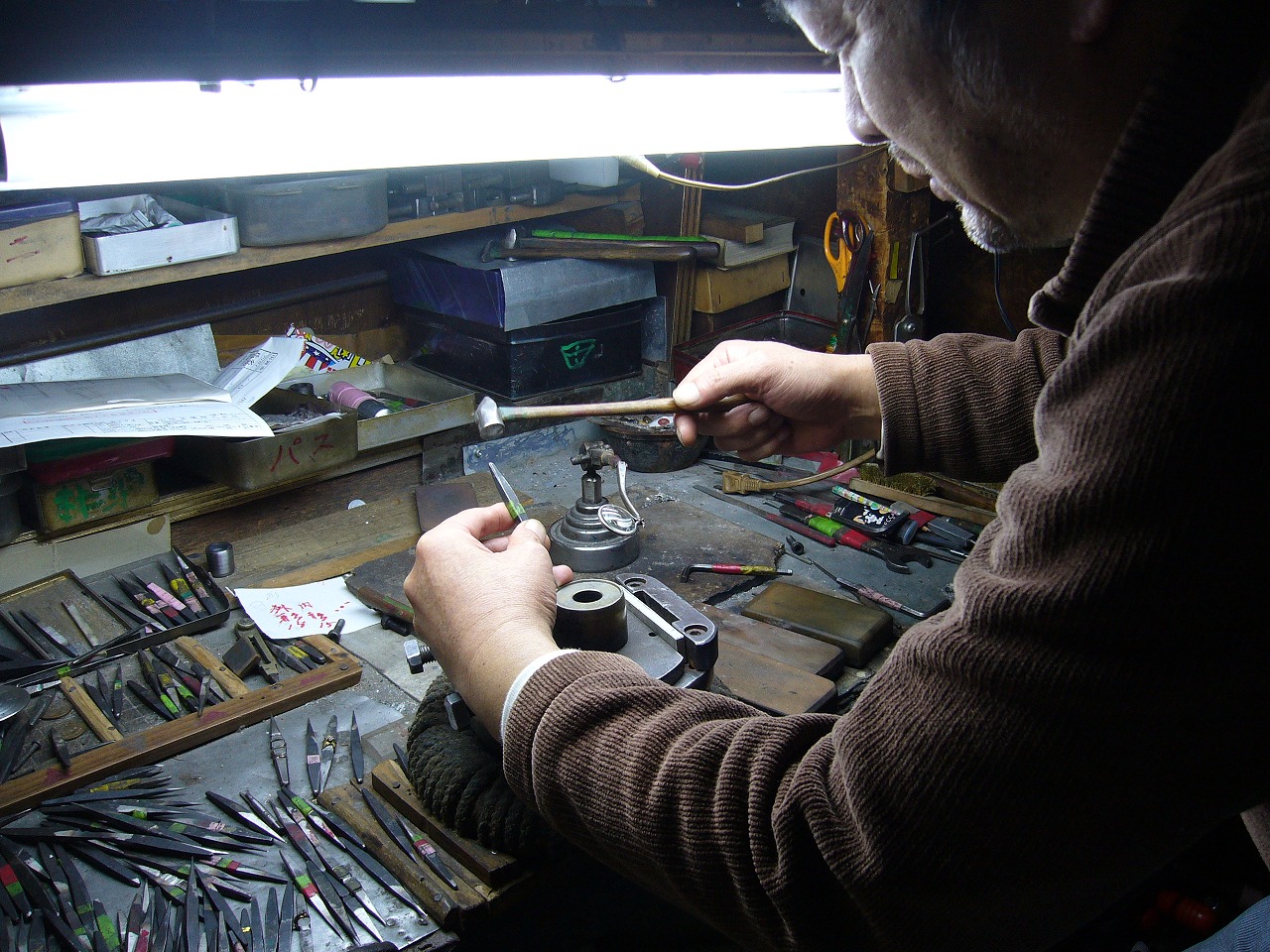

- 手加工による、精密、彫刻金型
- 印鑑などの製作を、ご存じの方は 良くわかる、と思いますが
非常に精密な作業で、図面どおりに仕上げるには、職人の
高い技術が 要求されます。写真の作業はプレス金型の
最終仕上げで、放電加工後の製品を、ル...
続きを読む

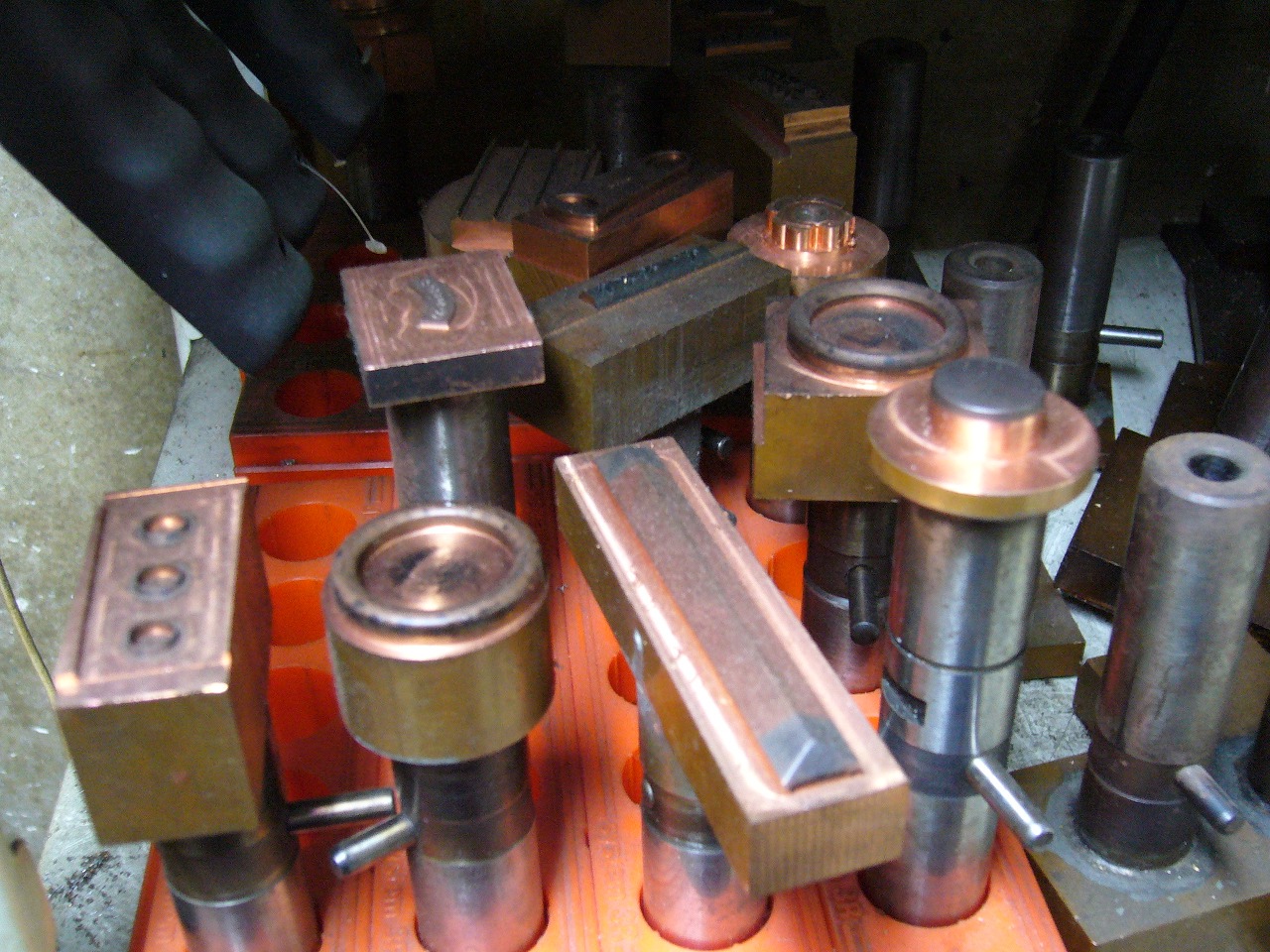

- 彫刻加工 型彫放電加工 電極
- 型彫り放電加工に、使用する電極です。凸型の電極が、製作できれば
その投影形状どおりの、凹型の製品が、導電性材料なら、硬さに関係なく
加工可能です。 複雑な形状の場合、電極の製作に、高度な技術が
必要で...
続きを読む
- ＳＵＳ316コレット 絞り成型→精密切削加工
- 【ＳＵＳ316 ｔ0.5】【５個】
- 画像は加工しています。製品後ろ、ボールペン
ＳＵＳ316 ｔ0.5 コレット試作品ですが、
量産であれば、絞り成形用金型を製作して、
プレス成形を行いますが、
当然、初期費用がかかります。
そこで...
続きを読む
- 医療機器部品 精密ヒンジ（精密切削部品）
- 【５個】
- 開発段階の試作品で、お客様の希望を聞きながら、製作した製品です。
製品の寸法が３．５Φ×４５Lの極めて細いワークに、２・５Φの穴を切削し、さらに溝幅
０．３のスリットを入れています。材質がSUS316...
続きを読む
