こだま製作所より事例紹介一覧
フォトエッチング加工
- デジタル電波時計用接点
- 【Ｃ1720（ベリリューム銅）ｔ015 寸法公差±0.05】【3000個（限定製作）】
- 外形カット：フォトエッチング
曲げ加工：サーボブレーキプレスによる単曲げ
熱処理：時効硬化処理
製品のトリミングは、試作時のワイヤーカットから、量産試作は
製作費を抑える為、フォトエッチング加...
続きを読む
- 接点（ＡＶ機器部品）
- 【Ｃ1720（ベリリューム銅）ｔ015 寸法公差±0.05】【2000個（限定製作）】
- 外形カット：フォトエッチング
接合方法：マイクロリングプロジェクション溶接
製品のトリミングは、試作時のワイヤーカットから、量産試作は
製作費を抑える為、フォトエッチング加工で行った事例です。
...
続きを読む

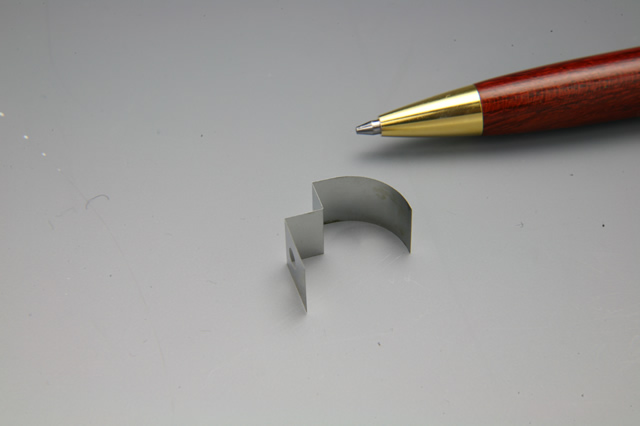

- 板バネ（ＡＶ機器用）
- 【SUS304 ｔ0.05】【1200個（限定製作）】
- 外形カット：フォトエッチング
曲げ加工：サーボブレーキプレスによる単曲げ
ｔ0.05といった薄い材料でも、フォットエッチングで加工を行えば
トリミング後の歪がほとんど生じない為、特に復元力の大き...
続きを読む

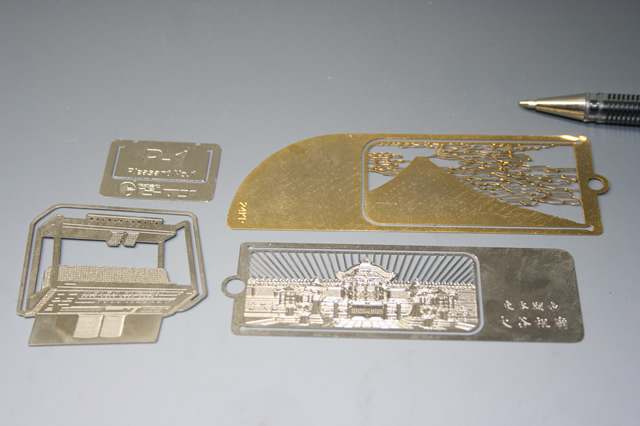

- 金属製しおり（ブックマーカー）
- 【SUS304 Ｃ2801（真鍮）】【各1000枚/ロット】
- 部品製作：フォトエッチング（ハーフエッチング含む）
金属しおりのような、社名、景色、モノなどの絵柄を施す、
ハーフエッチング加工で様々な絵柄処理にも対応可能です。
（ＤＸＦデーターが必要です）
...
続きを読む
- ステンレス製ＬＳＩチップ搬送トレイ
- 【ＳＵＳ304 ｔ0.5、ＳＵＳ304 ｔ1.0】【１００枚】
- ＳＵＳ304 ｔ0.5、ＳＵＳ304 ｔ1.0 との溶着考慮でのハーフフォトエッチング加工
（スポット溶接での熱影響を抑える為に厚みを薄くする）
ＳＵＳ304 ｔ0.5 両面フォトエッチングでの外形（...
続きを読む

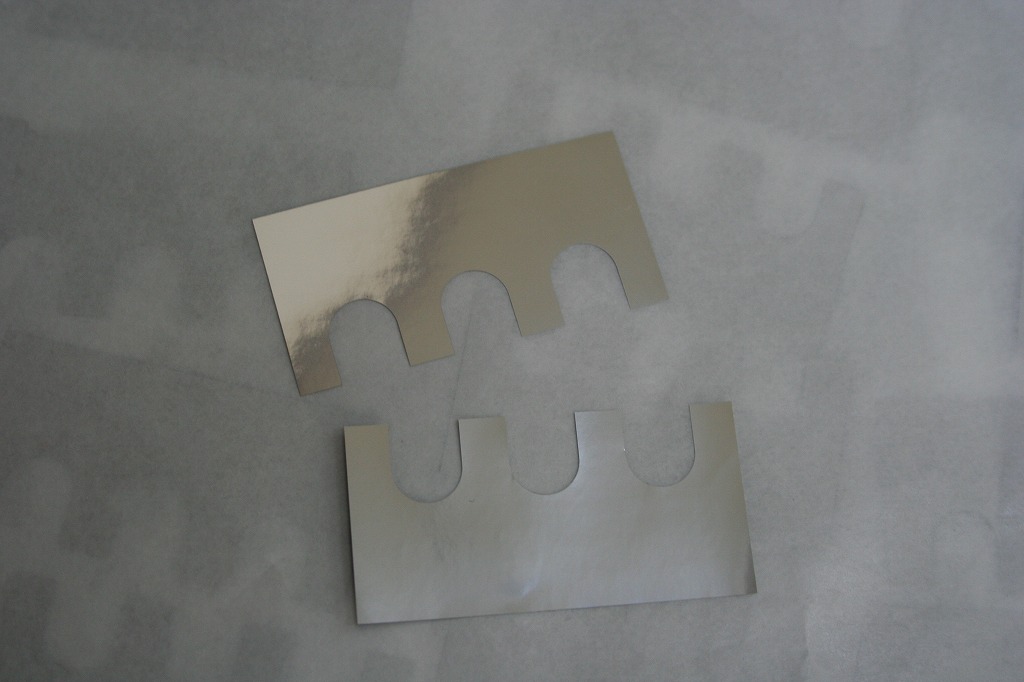

- シム板 ＳＵＳ304 ｔ0.01
- 【ｔＳＵＳ304 Ｈ ｔ0.01】【１００枚】
- ｔＳＵＳ304 Ｈ ｔ0.01のシム。
エッチング加工で製作しています。
製作枚数： １００枚
続きを読む

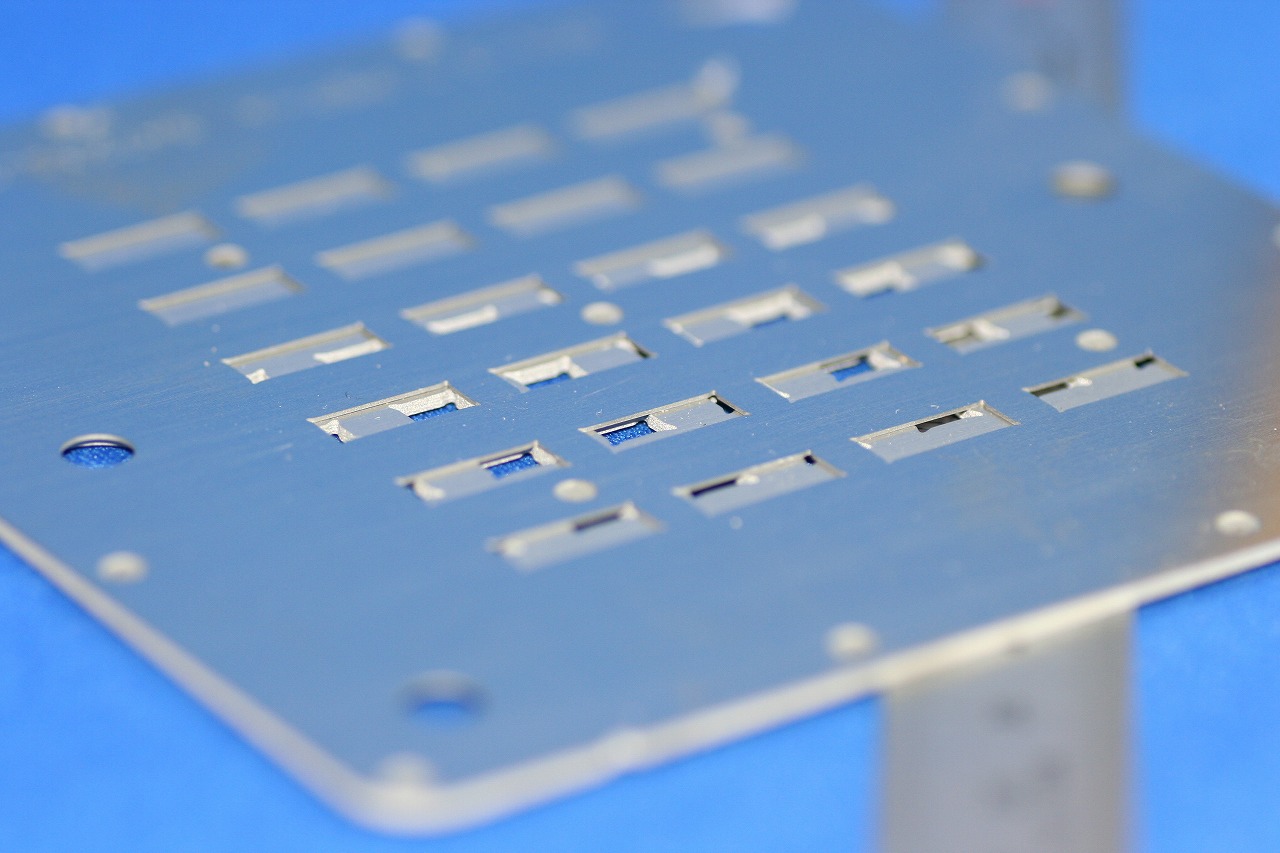

- フォトエッチング加工製品事例
- 【ＳＵＳ304 ｔ0.5、ＳＵＳ304 ｔ1.0】【１００枚】
- ステンレス、銅、真鍮、りん青銅に対応します。
続きを読む

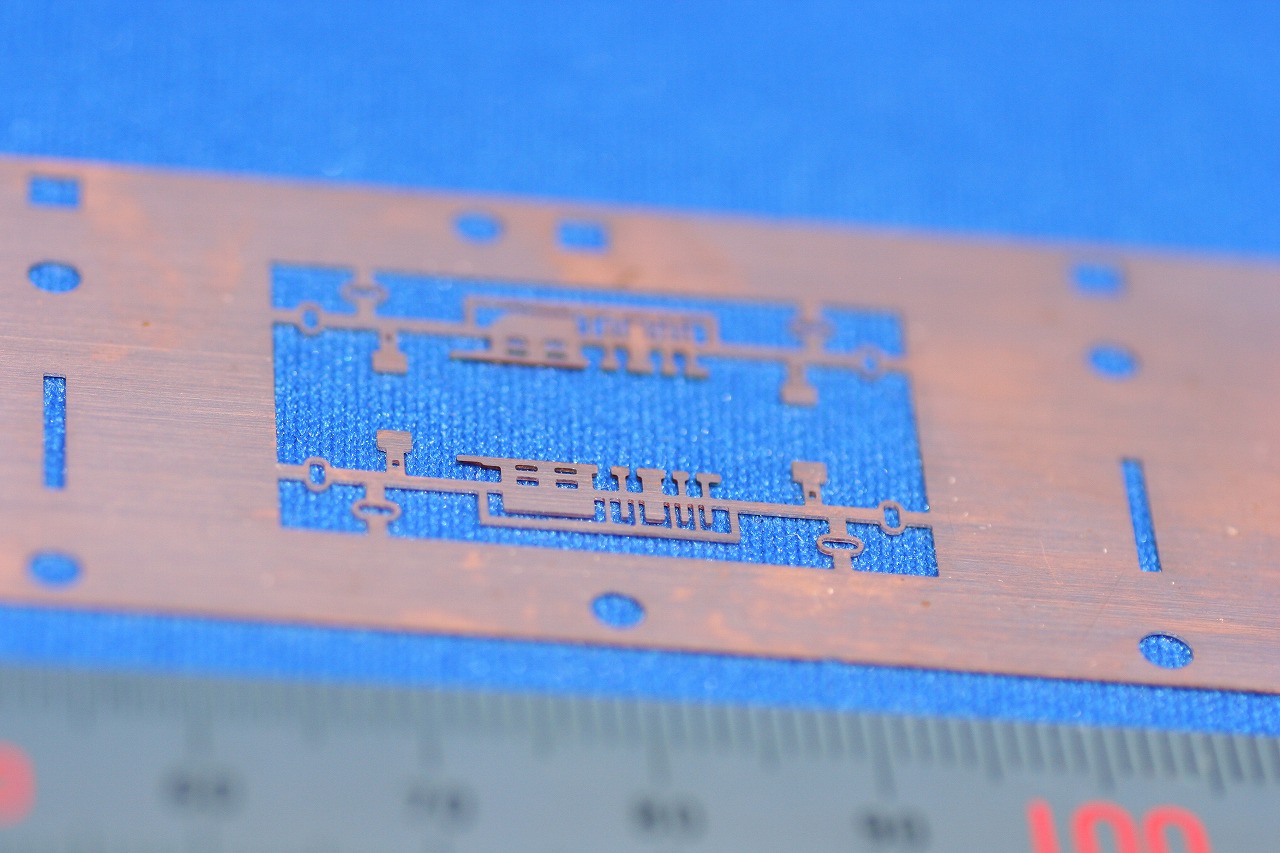

- ステンレス製ＬＳＩチップ搬送トレイ
- 【Ｃ1020 ｔ0.2】【６００枚】
- ＳＵＳ304 ｔ0.5、ＳＵＳ304 ｔ1.0 との溶着考慮でのハーフフォトエッチング加工
（スポット溶接での熱影響を抑える為に厚みを薄くする）
ＳＵＳ304 ｔ0.5 両面フォトエッチングでの外形（...
続きを読む
- 精密板金パーツのリードフレーム
- 高価なプレス金型を償却出来ない生産数、
反り・歪・たわみなど材料変形を許さない板金パーツの外形加工などで、製作する場合に外形加工
という事で、フォトエッチング加工で外形抜きを行ったモノです。
曲げ加...
続きを読む

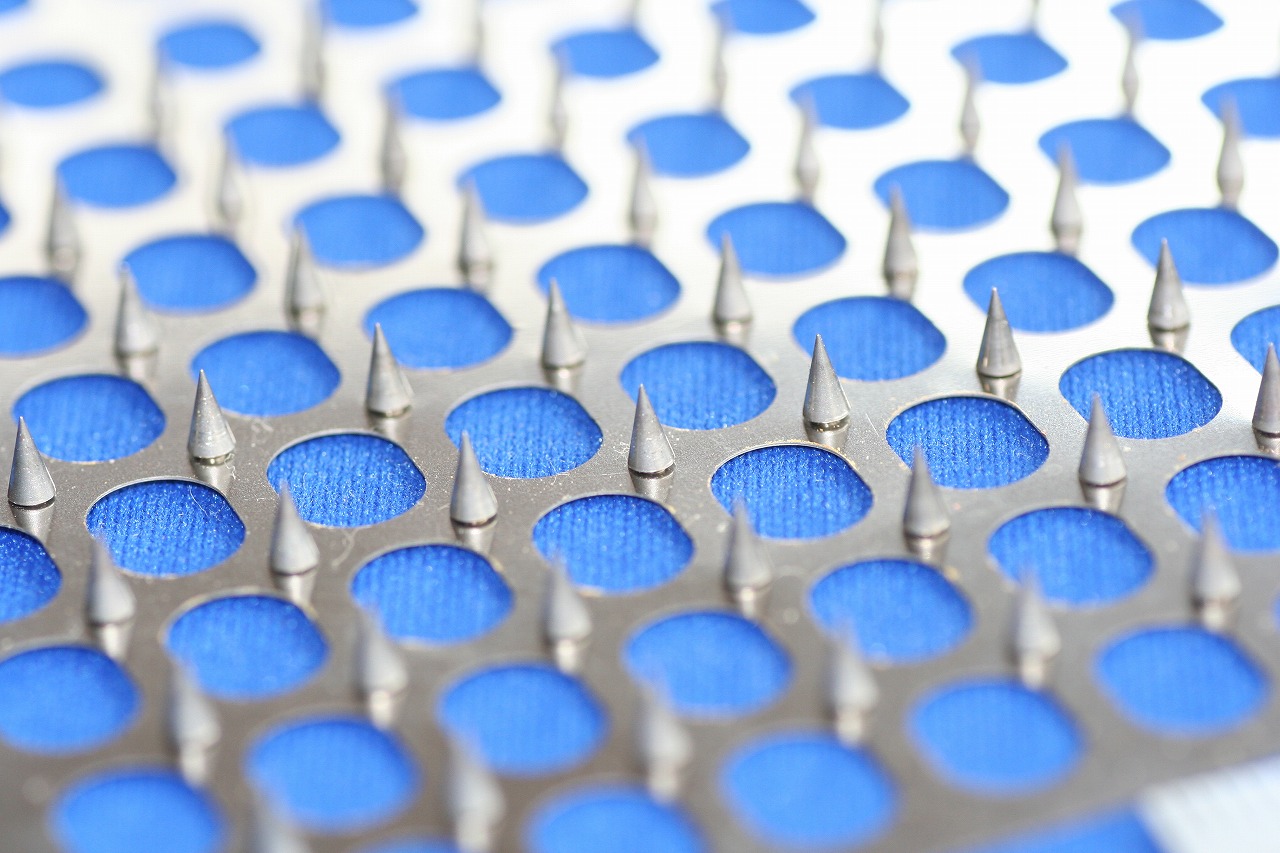

- ステンレス製特殊メッキ用電極
- 【ＳＵＳ304 3/4Ｈ ｔ0.15】
- ＳＵＳ304 3/4Ｈ ｔ0.15 フォトエッチング加工で多孔、外形加工を行い、
切削で三角錐を成形したピンをスポット溶接しています。
（レーザー加工では歪を生じますがフォトエッチング加工では心配あり...
続きを読む

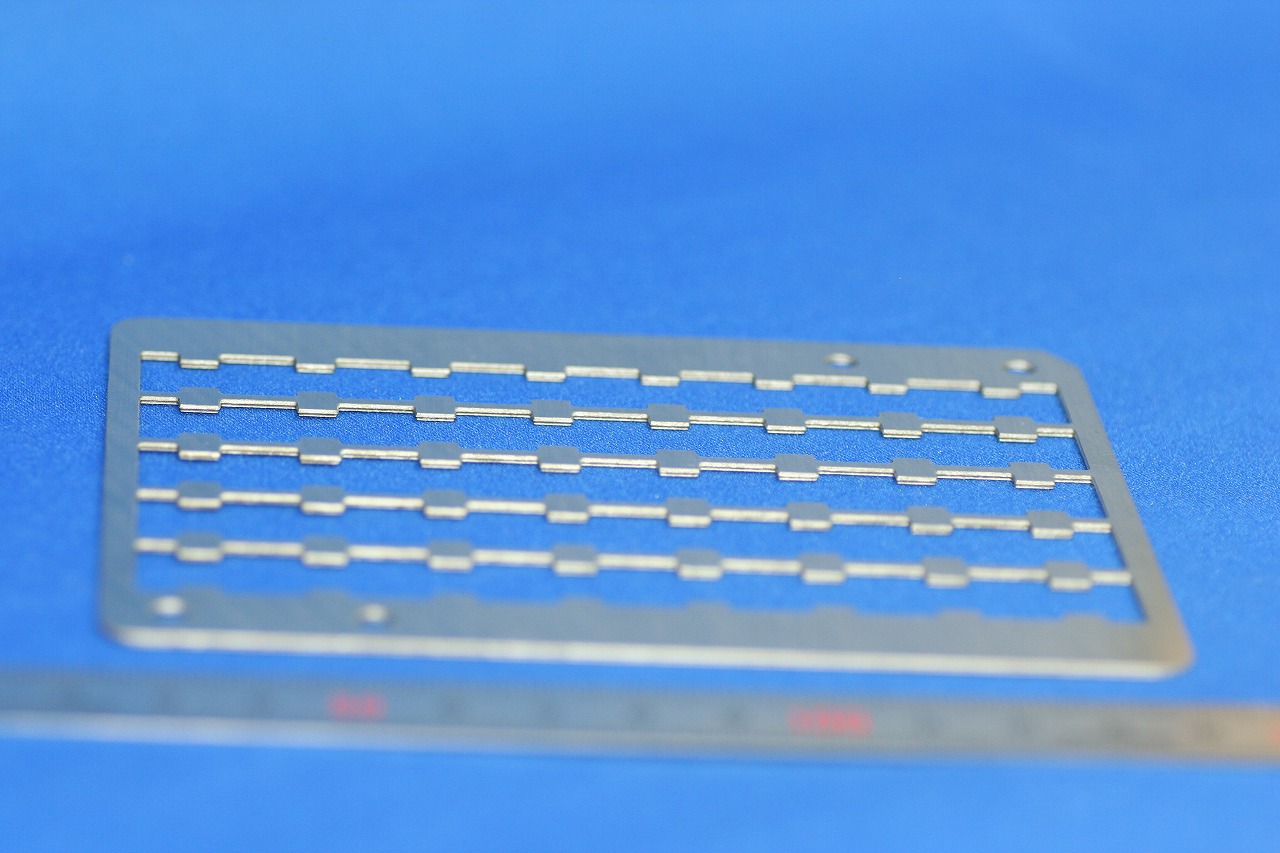

- ステンレス製マイクロチップ搬送トレイ
- 【ＳＵＳ304 Ｈ ｔ0.3】【１００個】
- 画像はＳＵＳ304 Ｈ ｔ0.3をフォトエッチング加工で
多孔外形加工を行ったモノですが、
ｔ0.1 ｔ0.2を２枚、ｔ0.5、計５枚をスポット溶接して
マイクロチップの搬送トレイに仕上げました。
...
続きを読む
- ステンレス製搬送トレイ
- 【ＳＵＳ304 1/2Ｈ ｔ0.8】【２００枚】
- ＳＵＳ304 1/2Ｈ ｔ0.8のフォトエッチング加工品。
シャープなエッジで高精度に仕上がりますので
ＬＳＩ等の生産ラインの加工には広くフォトエッチング加工が
採用されています。
製作数２００枚
...
続きを読む

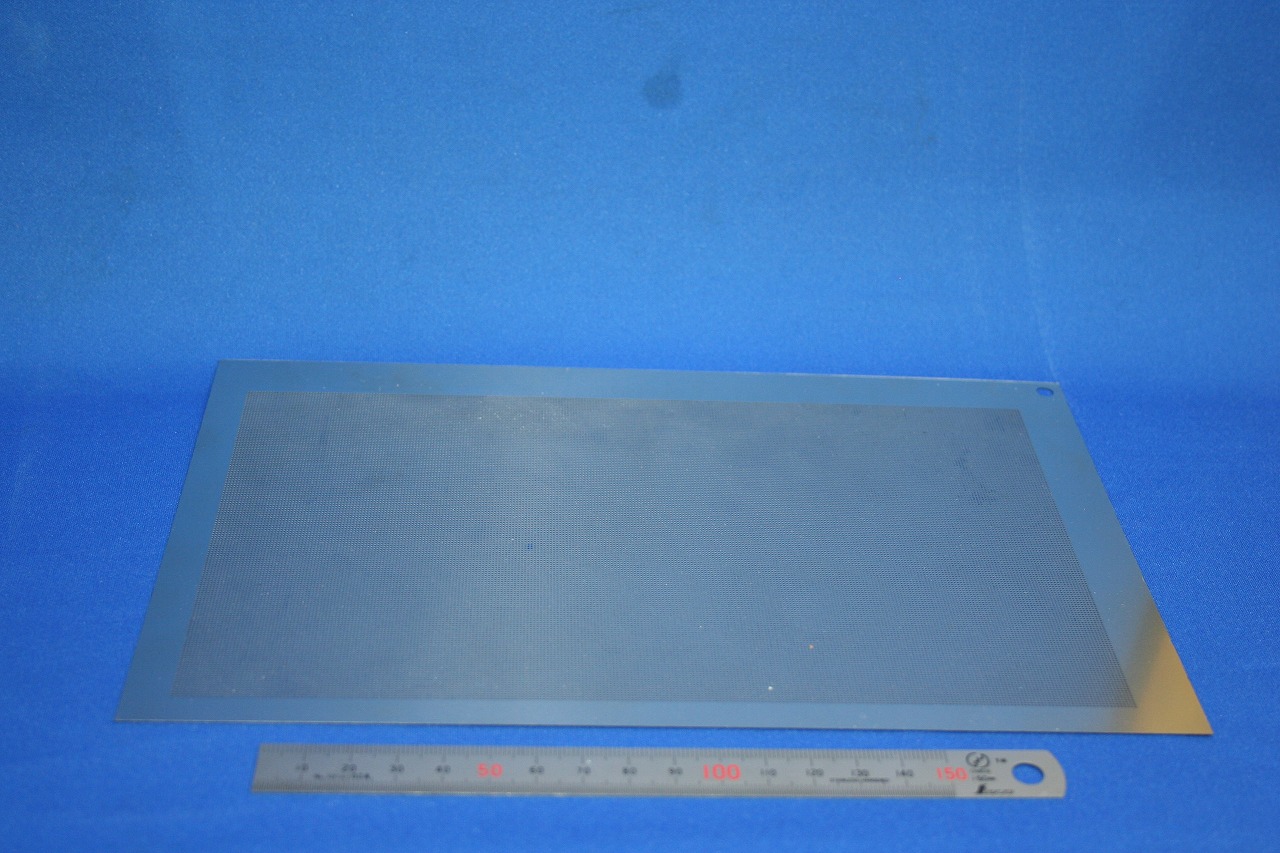

- ステンレス製装飾プレート
- 【ｓＳＵＳ304 ｔ0.8 】【３００枚】
- ｓＳＵＳ304 ｔ0.8
金型レスで少量製作に対応する
フォトエッチング加工
製作数３００枚
１個〜数十枚まではレーザー加工で対応します。
１０００個以上であればプレス抜き加工をお勧めします。
続きを読む
- ステンレス製フィルター板
- 【ＳＵＳ304 1/2Ｈ ｔ0.3】【１０００枚】
- フォトエッチング加工で多孔（φ0.5×数千箇所）、外形加工を
行っています。
シャープエッジで高精度な多孔加工も
フォトエッチングだからこそ可能にします。
製作数１０００枚
続きを読む
