こだま製作所より事例紹介一覧
板バネ

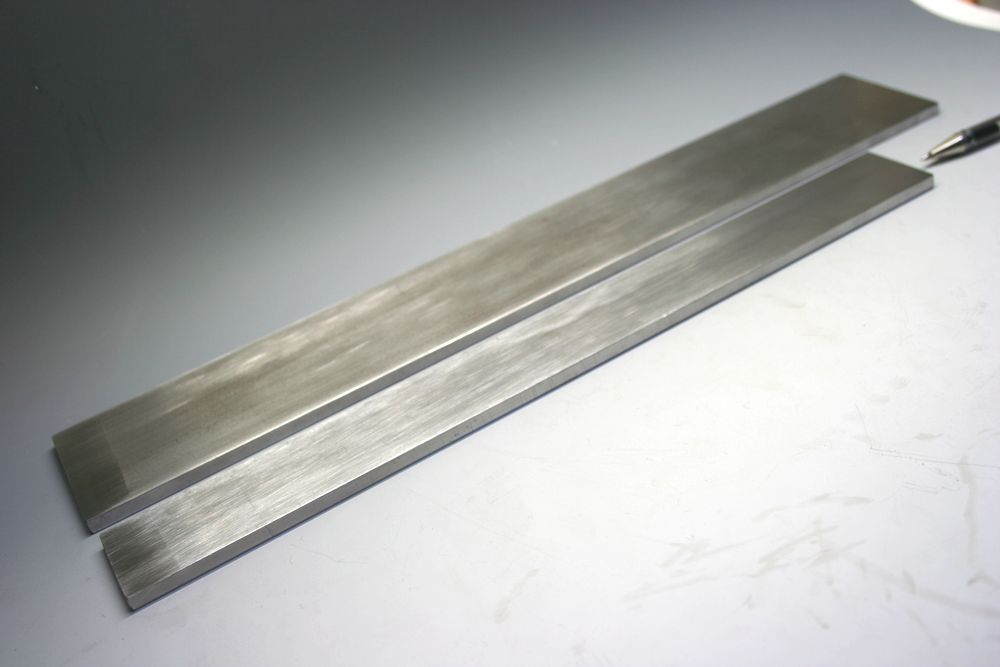

- 産業機器用ストッパー板バネ（板ばね）
- 【SK4（生） t5.0】【各５】
- 外形：切削加工
先端テーパー処理：切削加工
続きを読む

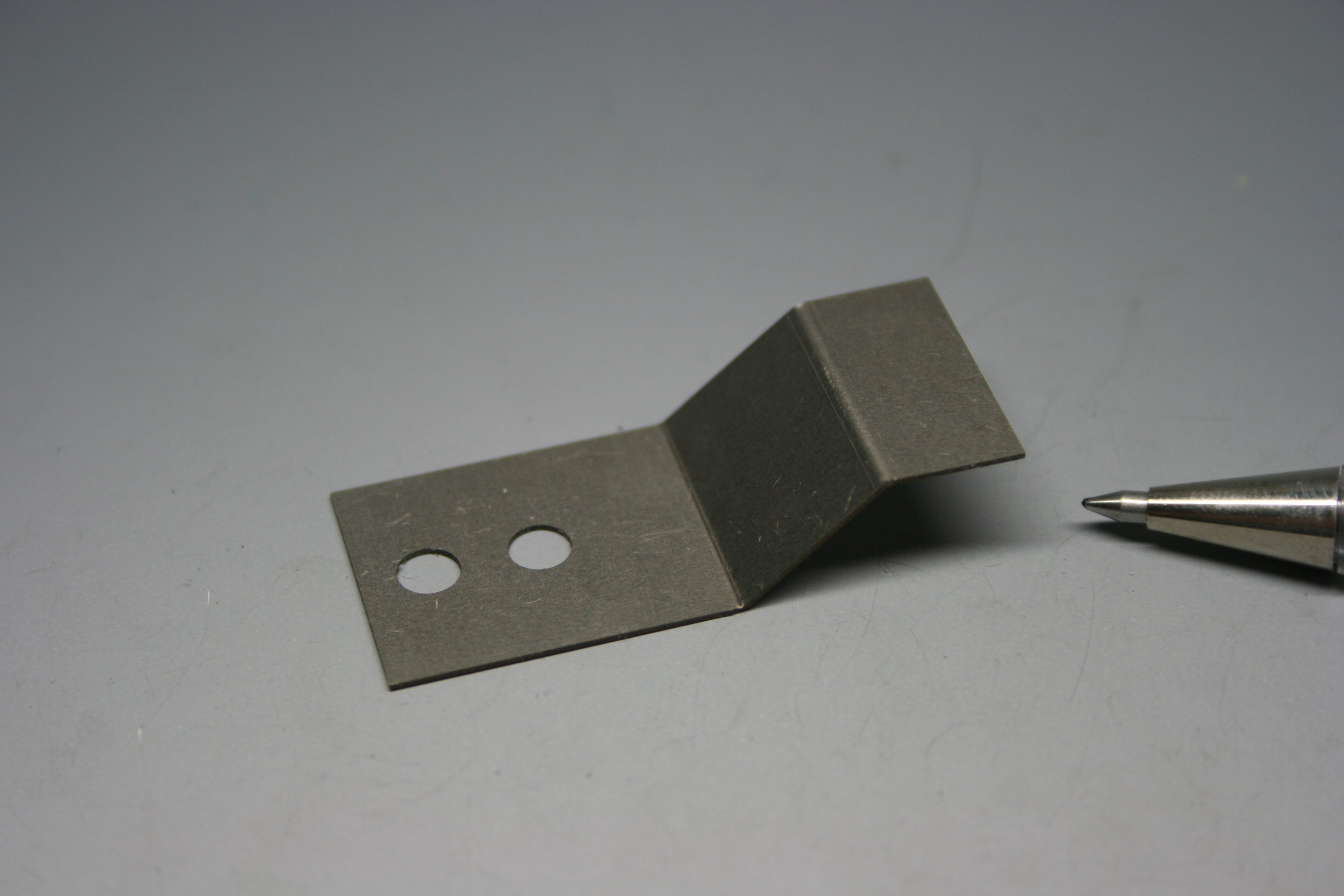

- チタン板バネ（板ばね）
- 【チタン（TP340)】【１】
- 外形：レーザー加工
曲げ：サーボブレーキプレス
チタン合金に熱処理を行い、バネ特性を生じさせた材質を塩湯しています。
曲げ加工は、標準金型対応。
続きを読む

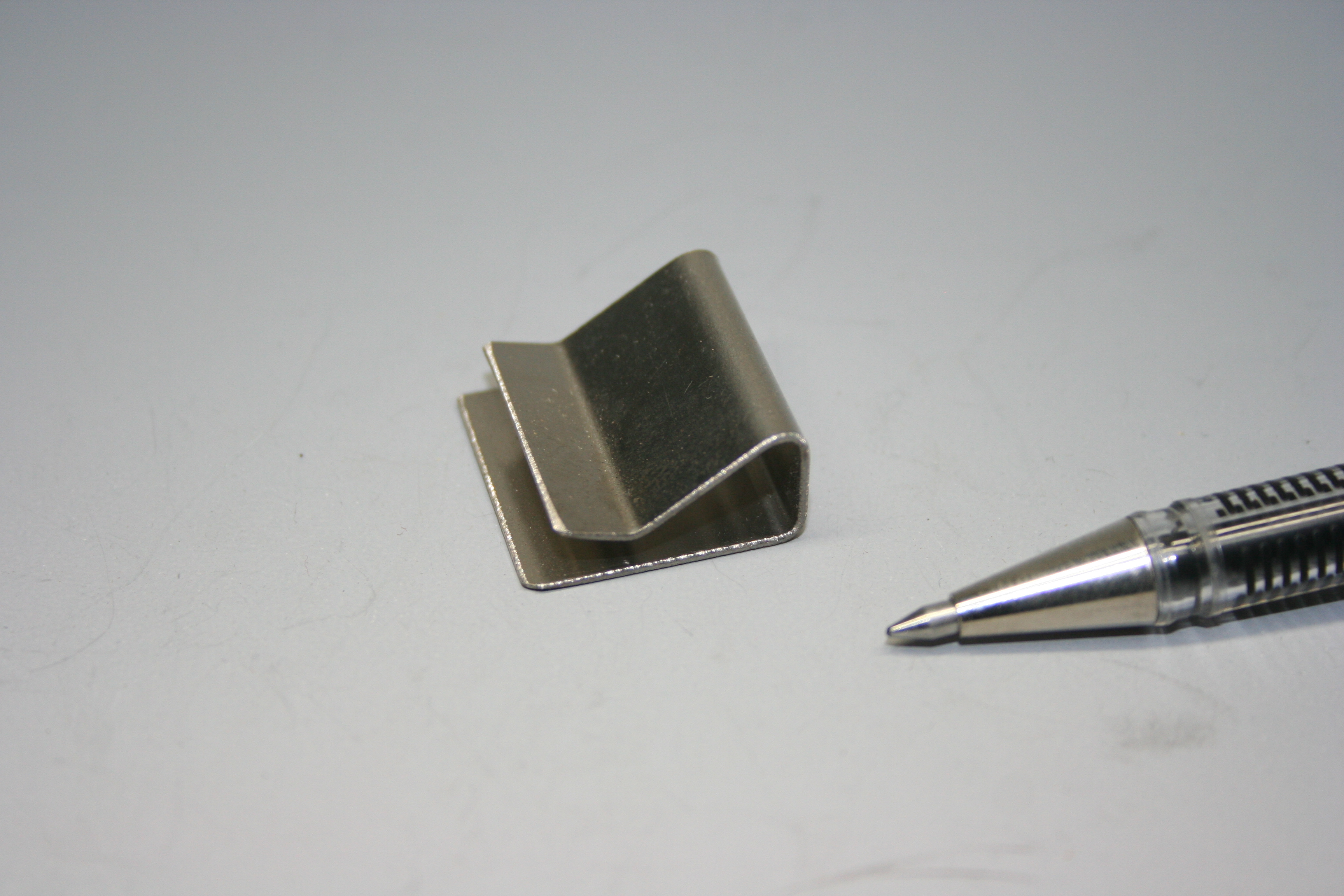

- ステンレス製クリップ（板バネ）
- 【SUS304 3/4H t0.3】【400】
- 外形カット：シャーリング
カエリ取り：バレル
曲げ加工：サーボブレーキプレス
続きを読む

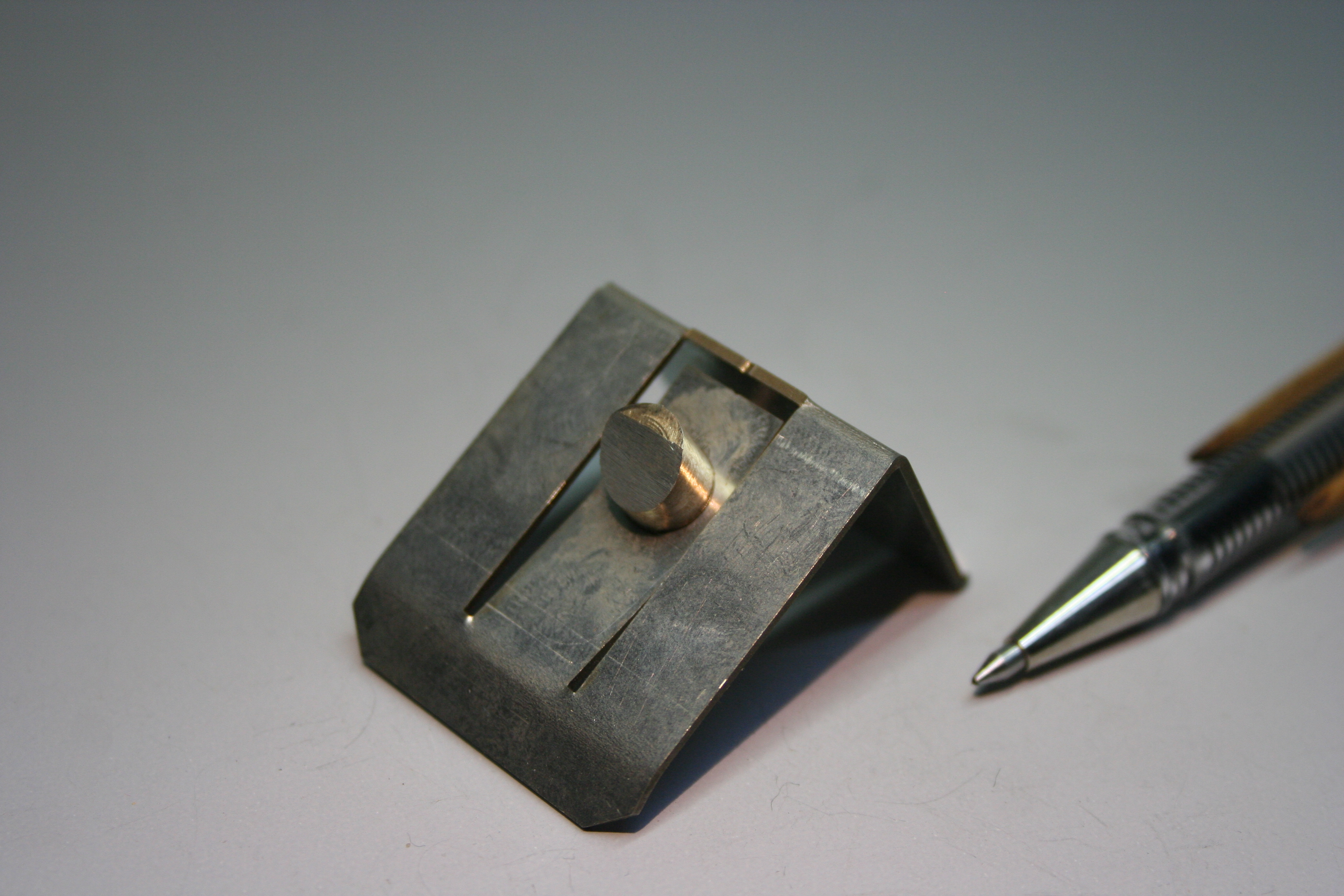

- カメラ取り付けクリップ（板バネ）
- 【SUS30４ H t0.5】【10】
- 外形・穴加工：レーザー加工
ストッパーピン：旋盤加工
曲げ加工：サーボブレーキプレス
ピンカシメ：エキセン
続きを読む

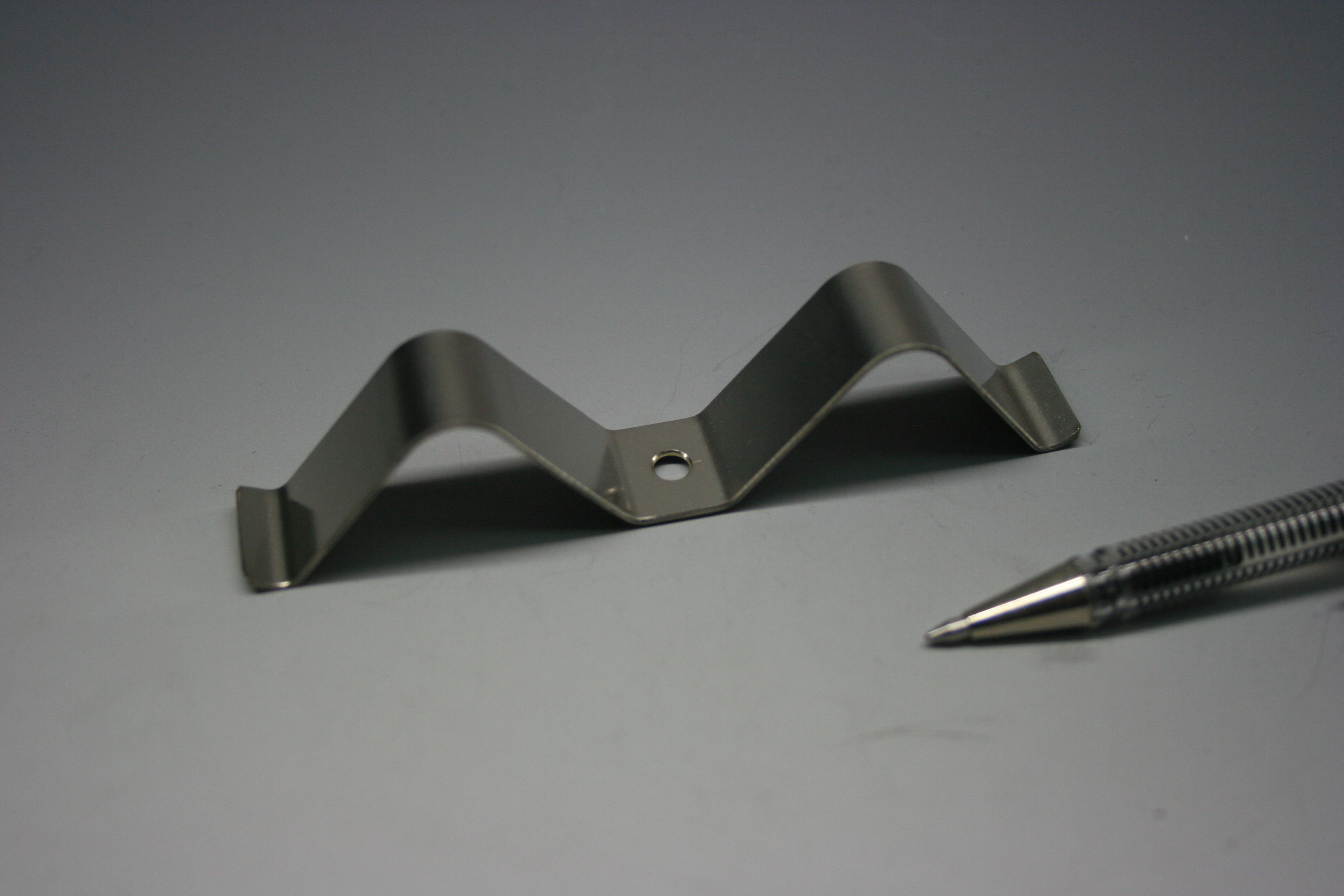

- ディスプレイパネル固定用 板バネ（板ばね）
- 【SUS304 H t0.7】【50】
- 外形・穴加工：レーザー加工
曲げ加工：サーボブレーキプレス
金型：R曲げ用独自標準金型
続きを読む
- アンカー金具（土木部品）
- 【SUS304 3/4Ｈ ｔ0.8 】【5個 （試作） 】
- １対成形では本格的な金型を必要としますので
２部品に分けてアークスポット溶接加工で接合を行い１対化しています。精度を要求する製品ではありませんが精密加工の技術がラフな製品製作をも安易にした事例です。...
続きを読む
- 産業機器部品 板バネ（板ばね）
- 【ＳＫ5 ｔ1.2 生材→成形→熱処理→パーカーライジング処理】【50個】
- 防錆処理を必要とする部品に、黒ニッケルでは処理後折れやすく成る為パーカーライジング処理で対応しています。
続きを読む
- 食品加工機器部品 板バネ（板ばね）
- 【SUS304 3/4Ｈ ｔ1.2 】【各２００個セット】
- 厚みのある板バネ（板ばね）を曲げるには高い荷重を必要とすることに加え段曲げ加工となるとなおさら困難な加工ですが、簡易型をもって確実に成形しています。
続きを読む
- 配管止め金具 板バネ(板ばね)仕様
- 【ＳＫ5 ｔ0.5 生材→成形→熱処理】【10個 】
- 寸法精度はラフですが、イビツな形状の場合は簡易型を製作しローコストでご提供しています。
続きを読む
- 制御装置 基盤固定板バネ（板ばね）ケース
- 【SUS301 3/4Ｈ ｔ0.3】【10個セット（試作）】
- 切お越し、ダボ出し（ＳＲ突起）、バーリング加工を硬質なバネ材に加工しています。
続きを読む
- プラズマＴＶ生産設備用シム板 （スペーサー）
- 【左：SUS304 3/4Ｈ ｔ0.4、右：Ｃ5210（りん青銅） Ｈ ｔ0.4】【120個 セット】
- 材質の異なる同形製品製作も標準化された金型で材質に合わせた金型の選択を行い同一のモノが製作可能です。（材質試験時に異材同形製品の製作を行います。）
続きを読む
- スピーカー用板バネ（板ばね）
- 【Ｃ5210（りん青銅）】【100個（量産試作）】
- Ｃ5210（りん青銅） Ｈ ｔ0.08
ｔ0.1ｍｍ以下の曲げ加工は非常に成形しにくいですが独自工法で、少量製作を可能にしています。寸法公差：±0.1
続きを読む
- ＡＶ機器用 精密板バネ（板ばね）
- 【SUS304】【100個 】
- SUS304 Ｈ ｔ0.2 寸法公差±0.05
微細加工技術でバネ材を高精度に加工します。
続きを読む

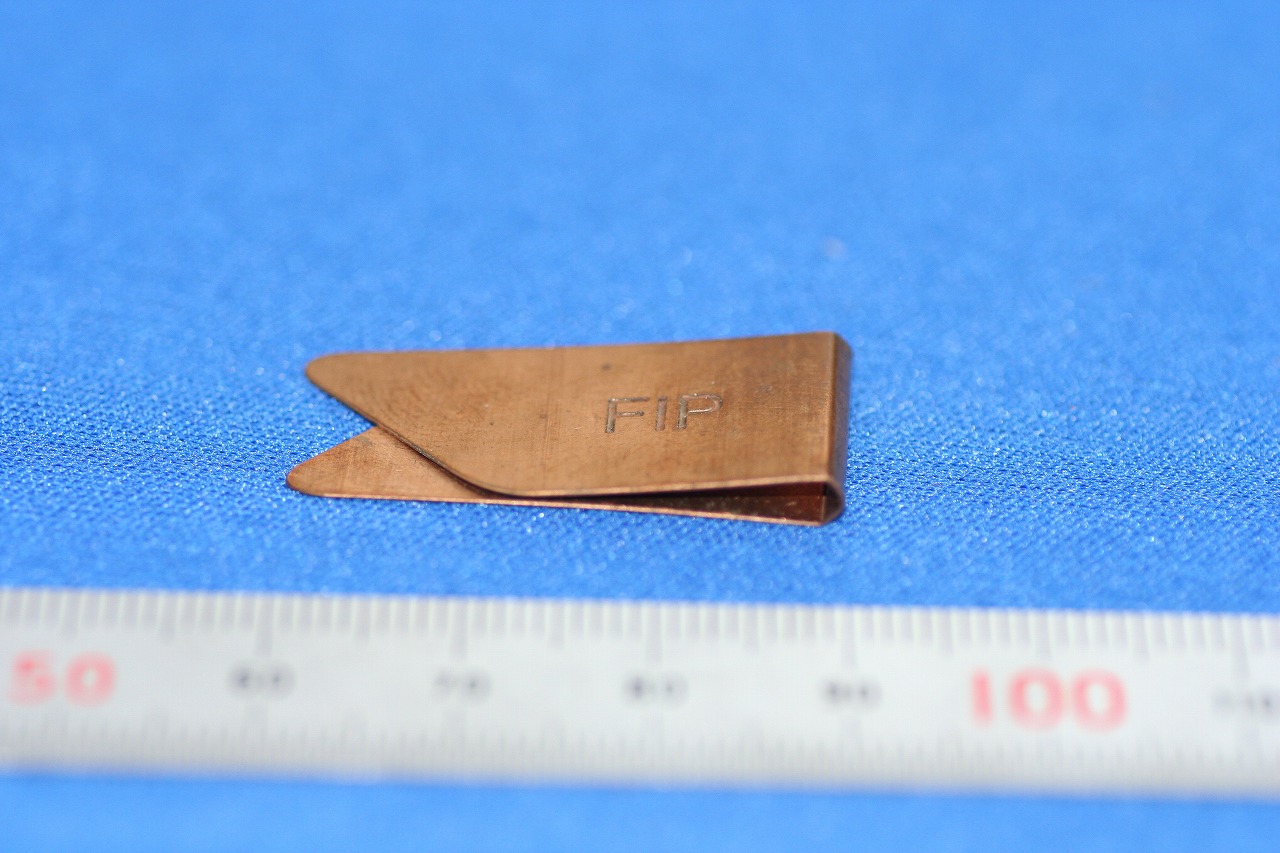

- プロモクリップ製作 りん青銅板バネ（板ばね）
- 【りん青銅（C5210 H）】【10000個】
- 板バネを利用したプロもクリップ製作。
材質はりん青銅（C5210 H ）、ｔ0.3。
刻印を入れての板金成形ですが
単に曲げ加工をしているだけで無く、
クリップの機能を立たす為、逆ソリを
...
続きを読む
- ベリリュウーム銅の板バネ（板ばね）成形品
- 【ベリリューウム銅】【50000個】
- 材質ベリリューウム銅、板厚0.3ｍｍのプレス成形後、
時効効果熱処理を行った板バネ（板ばね）製品です。
りん青銅と比較すると、格段のバネ性を持ちます。
続きを読む

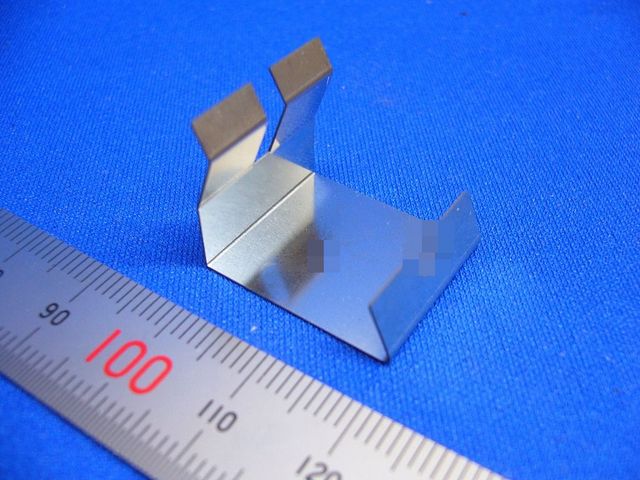

- 産業機器部品 板バネ（板ばね）SUS304 1/2H t0.4
- 【SUS304 1/2H t0.4】
- この、ステンレス製の、板ばねは、人が取り外しを行うため、
使用感が、重要と言う事で、試作を何度か、繰り返し製作しました。
「こだま」では、 お客様のご要望に、応えるため、
この様な、板ば...
続きを読む

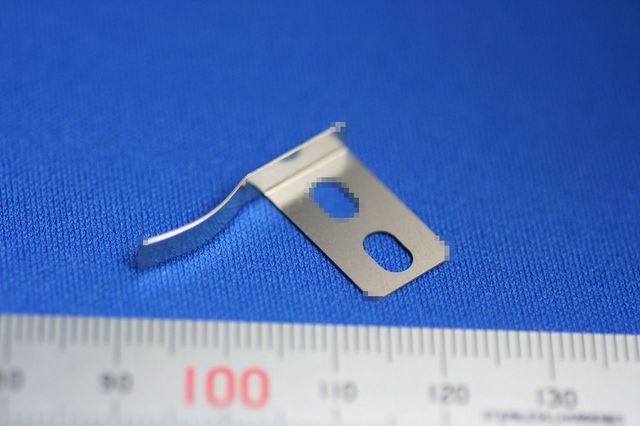

- 産業機器部品 ステンレス板バネ(板ばね） SUS304 1/2H t0.2
- 【SUS304 1/2H t0.2】【20個】
- 板バネ（板ばね）の試作品で、ワイヤーカットで外形カット＆穴あけ加工をし、
簡易金型で９０度曲げを行い、Ｒ曲げの金型は
社内製作で対応しています。
「こだま」ではバネ材を曲げる際の、スプリングバッ...
続きを読む

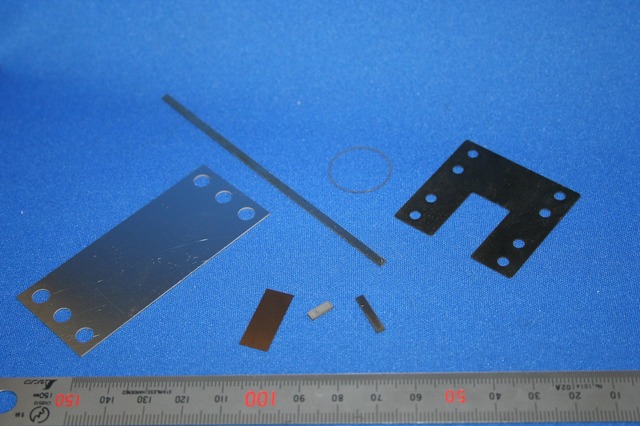

- シム板（スペーサー）
- 【SUS301、SUS304 １/２Ｈ、SUS304 3/4Ｈ、ＳＵＳ631】【1000枚】
- 最近製作した各種スペーサーお呼びシム板です。
材質はSUS301、SUS304 １/２Ｈ、SUS304 3/4Ｈ、ＳＵＳ631の外形カット後の析出硬化熱処理、ＳＫ５です。
外形カット（トリミング）...
続きを読む
- 機械（ポンス）部品 ゼンマイバネ(発条ばね） SK5 ｔ1.2 H32
- 【SK５ ｔ１．２ H３２】
- 機械（ポンス）部品で、ハンドルの駆動部分に取り付ける、ゼンマイバネ（発条ばね）です。
とても、古いタイプの機械なので、部品の入手が困難なため、製作依頼を受けました。
今回限り、の製作という事もあり...
続きを読む

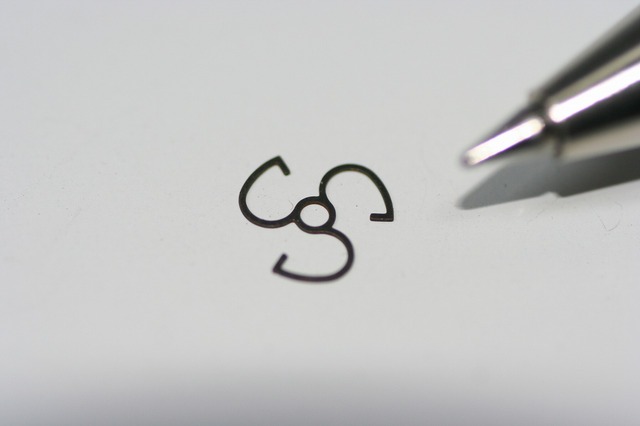

- ＳＫ材（リボン鋼） 板バネ
- 【リボン鋼 ｔ0.2】【100枚】
- リボン鋼 ｔ0.2の微細加工です。
材料幅は0.5ｍｍに仕上げています。
加工方法：エッチング加工
続きを読む

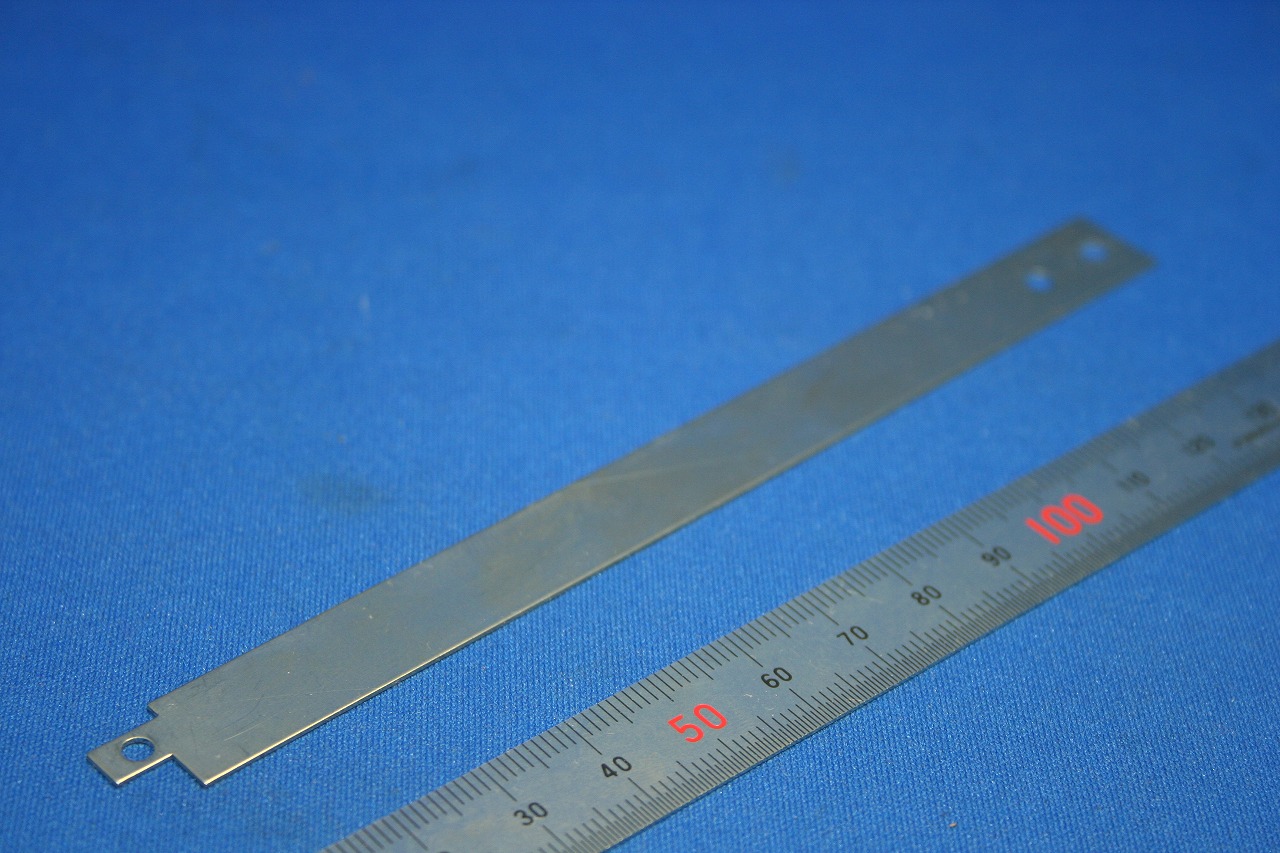

- 精密板金 板バネ（板ばね） SUS304 3/4H t0.3
- 【SUS304 3/4H t0.3】【10000個】
- この製品は使用の際、バネ性が必要で材質にバネ材を使っています。
試作の場合、ワイヤーカットもしくは、レーザーカットで製作することが
多いのですが、この製品は、量産品なので、プレス加工で対応し、
...
続きを読む

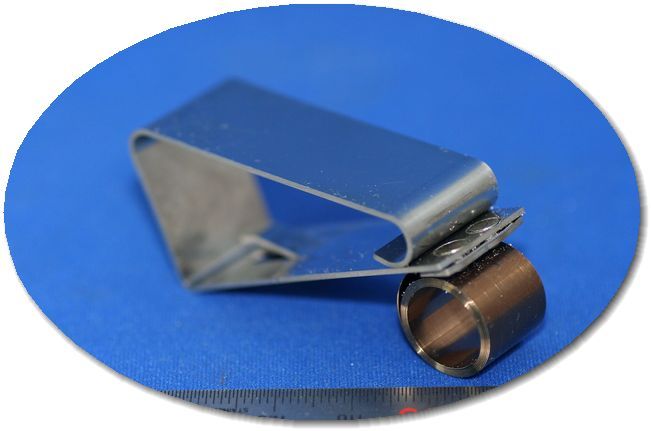

- 複合 板バネ（板ばね)
- 【SUS301 3/4Ｈ ｔ0.5】【10個】
- SUS301 3/4Ｈ ｔ0.5の
板バネに、ＳＵＳコイルバネ（支給品）を
リベットで組み込んだものです。
続きを読む
