半球キャップ・球体 1個からの少量製作
材質 SUS304 鏡面仕上げ
ご依頼数量 10個

半球・球体の販売、オーダー製作・追加工

「こだま」では、半球・球体の規格品の販売、または、オーダー製作(規格品より大幅に価格は上がります)、穴あけ・部品溶接などの追加工を行っています。半球キャップ・球体(SUS304材)は、下記のサイズであれば、1個から(サイズにより最少数量が異なります)対応可能です。

1)SUS316材は、オーダー数100個から対応可能です。
2)板厚変更も極端でなければ可能ですが、オーダー数100個~
(サイズにより数量異なります)となります。
3)大量出荷の場合、在庫切れが生じます。(約3週間後には在庫準備完了)
4)寸法誤差があります。
5)研磨球は製法上の都合で、細かな傷が付く場合があります。
6)パンチング材の半球キャップも可能な範囲対応しています。

製作可能サイズ一覧


ステンレス半球キャップ

球体半部の形状。ストレート部分はありません。
※カエリ取りは行っておりません。


ステンレス球

半球キャップ2個を重ねて、溶接で接合を行ったもの

『半球キャップ・球体』

外径 板厚 最少ロット
Φ26 t1.0 20個〜
Φ30 t0.8
Φ40 t0.8
Φ50 t0.8
Φ50.8 t1.2
Φ60 t1.0
Φ70 t1.0 10個〜
t1.5
Φ76 t0.8
Φ80 t1.0
Φ90 t1.0 5個〜
Φ100 t1.5
Φ115 t1.5
Φ120 t1.5
Φ125 t1.5
Φ130 t1.5 3個〜
Φ140 t1.5
Φ150 t1.5
Φ180 t1.5 1個〜
Φ200 t1.5
Φ240 t1.5
Φ250 t1.5
Φ300 t1.5
Φ350 t1.5
Φ400 t1.5
Φ500 t2.0
Φ600 t2.0

『半球化粧キャップ』

外径 板厚 最少ロット
Φ25 t1.5 20個〜
Φ27.2 t1.5
Φ32 t1.5
Φ34 t1.5
Φ38 t1.5
Φ42.7 t1.5
Φ48.6 t1.5
Φ50 t1.5
Φ60.5 t2.0 10個〜
Φ76.3 t2.0
Φ89.1 t2.0 5個〜
Φ101.6 t2.5
Φ114.3 t2.5 3個〜
Φ139.8 t3.0
Φ165.2 t3.0 1個〜
Φ216.3 t3.0
Φ267.4 t3.0
Φ318.5 t3.0

プレス品外観について(Φ400まで)

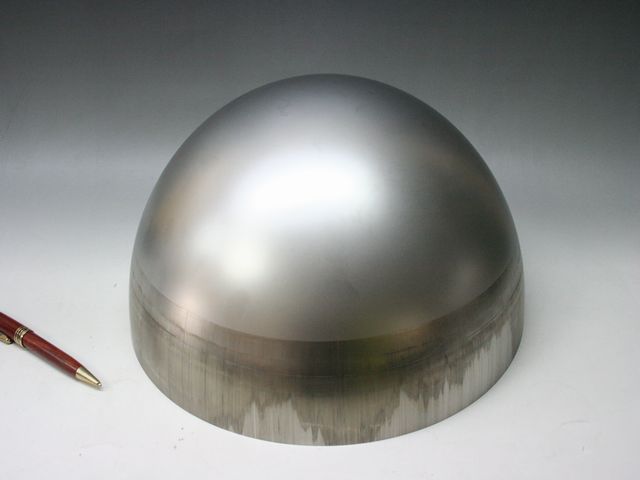

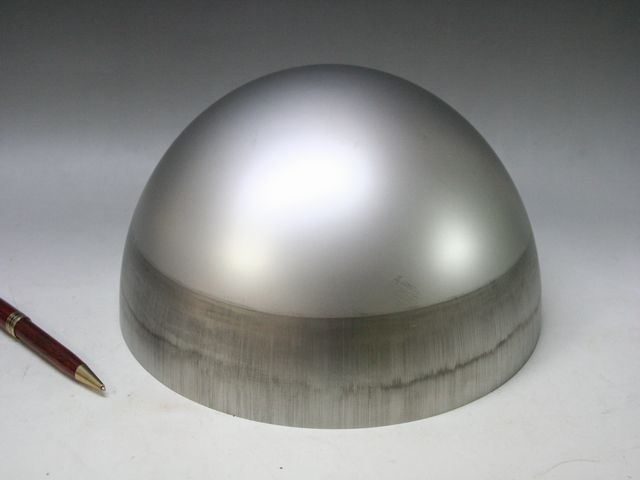

プレス品未研磨の表面(Φ300半球)

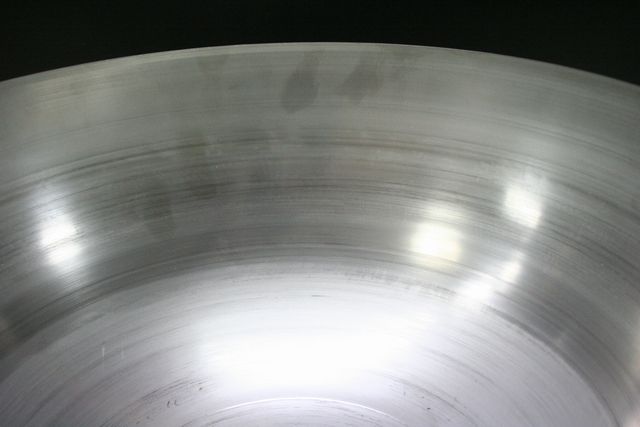

表裏面に、プレス加工によるスリ傷が入ります。


プレス品未研磨の表面(Φ300半球)

へら絞り品外観について(Φ450以上)

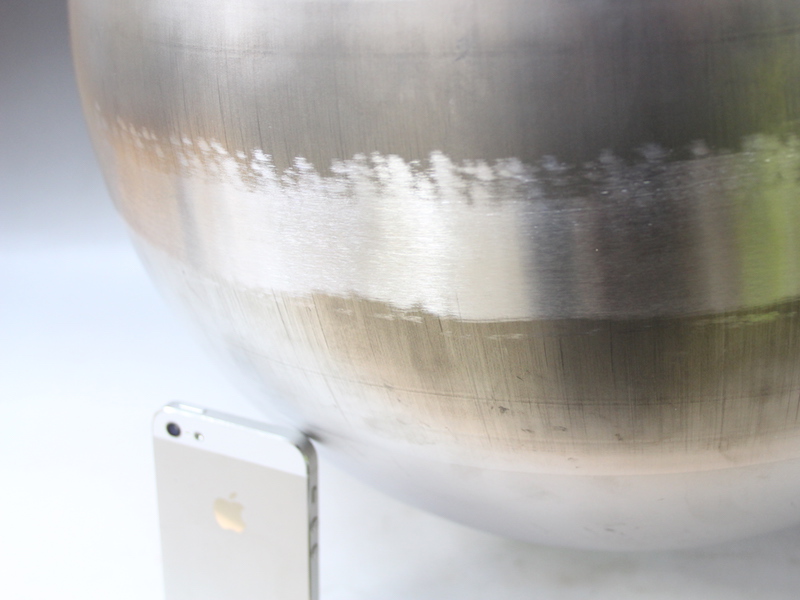

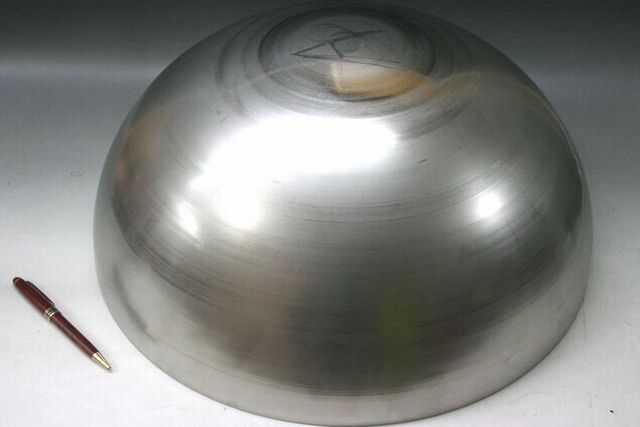

へら絞り品未研磨の表面(Φ500半球)


へら絞り品未研磨の表面(Φ500半球)

球体について

球体は、半球を2つ重ね合わせて全周溶接しております。
そのため、未研磨の場合は溶接部分がそのまま残ります。
鏡面研磨まではいらないけど、溶接痕は取って欲しいと言う場合は、写真のように溶接部分だけ磨くと言うことも可能です。

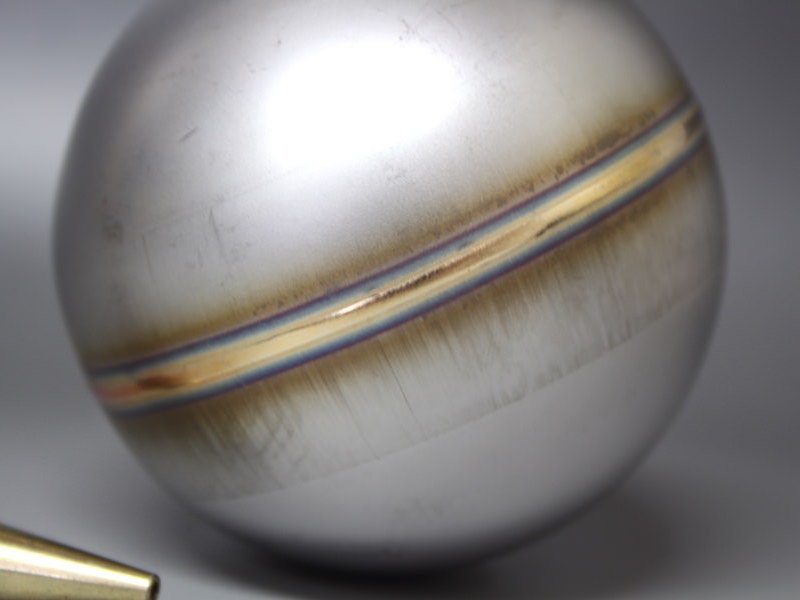

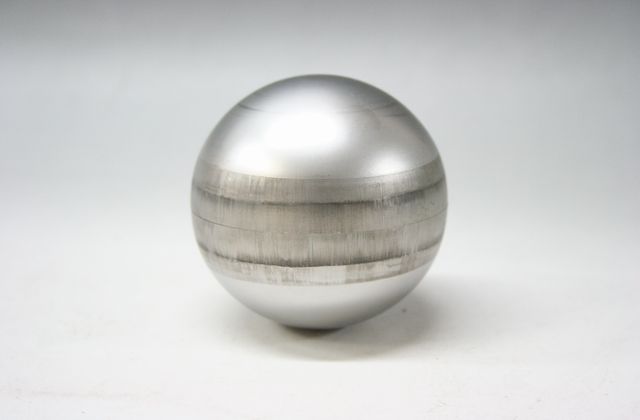

ステンレス球体:未研磨

ステンレス球体:未研磨

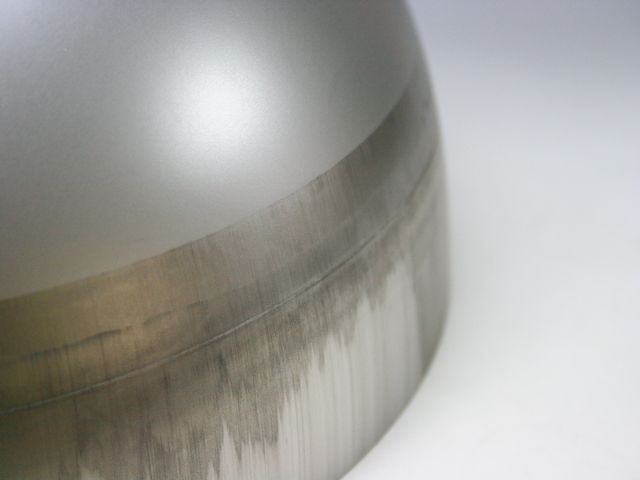

ステンレス球体:ビード落とし

ステンレス球体:ビード落とし

後加工について(研磨・穴加工)

絞り加工だけでなく、その後の研磨や穴加工も可能な範囲で行なっております。球体への加工も可能です。

球体(鏡面研磨)

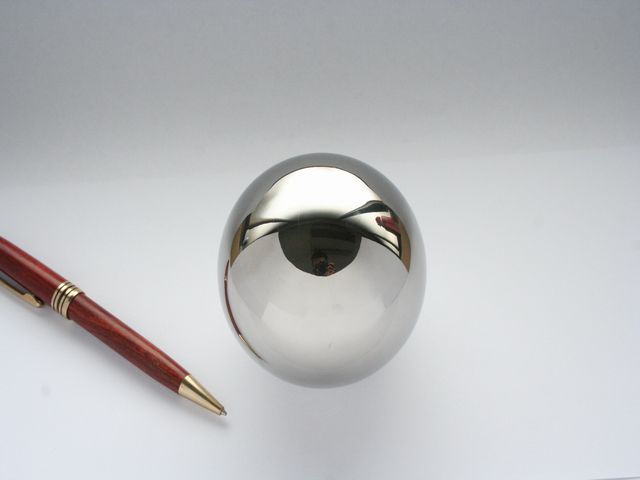

球体の鏡面研磨

φ70球体(SUS304 t1.0)鏡面仕上げ
※プレス→溶接→鏡面研磨

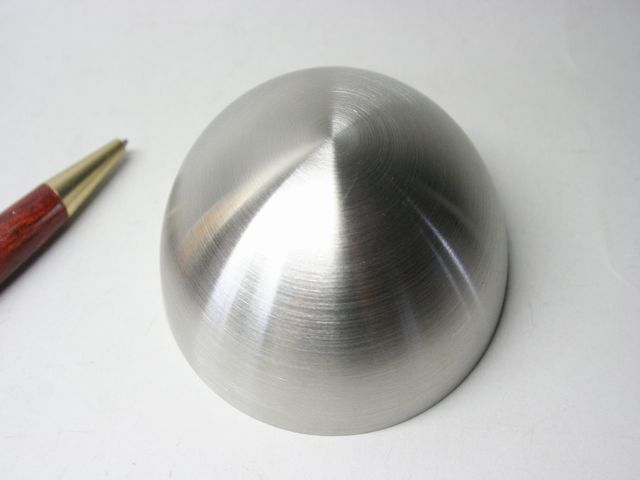

半球(ヘアライン)

ヘアライン加工(100個以上から)

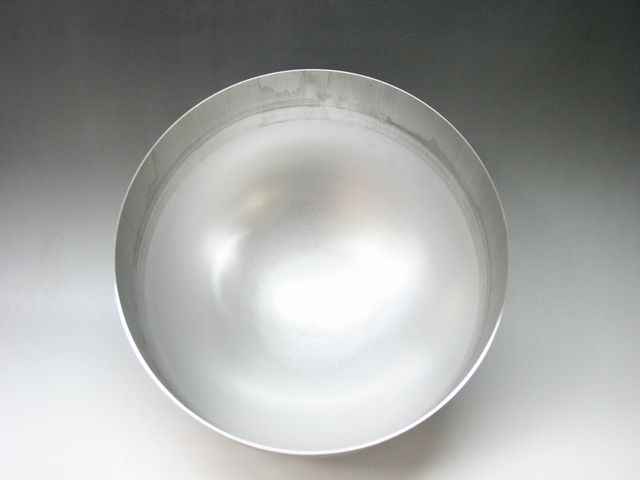

φ80半球キャップ(SUS304 t1.0)
HL(ヘアライン)仕上げ
※HL仕上げはオーダー数100個からの対応となります。

2)穴あけ・付属部品の溶接加工

溶接キャップ (1).jpg

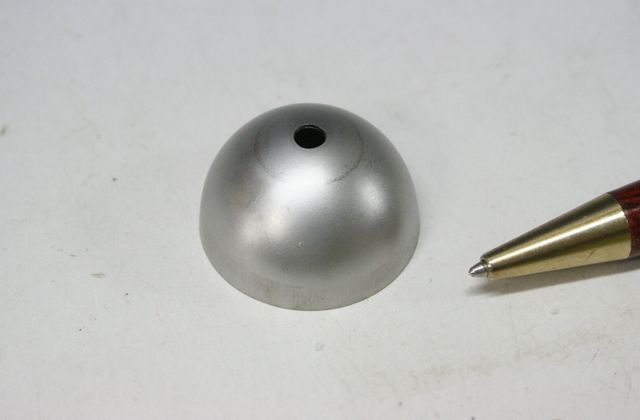

φ26キャップへの穴あけ
溶接キャップ (28).jpg

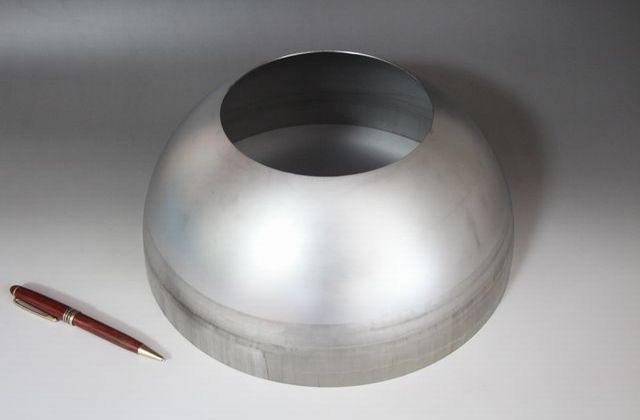

φ300キャップへの穴あけ

溶接キャップ (14).jpg
φ250キャップへの縦穴・横穴あけ
φ80キャップへのボルトの溶接

※穴のサイズは物理的可能範囲、自由なサイズをあけることが出来ます。
※仕様によりますが、多穴加工も対応可能です。


3)溶接キャプの2分割
溶接キャップ (31).jpg

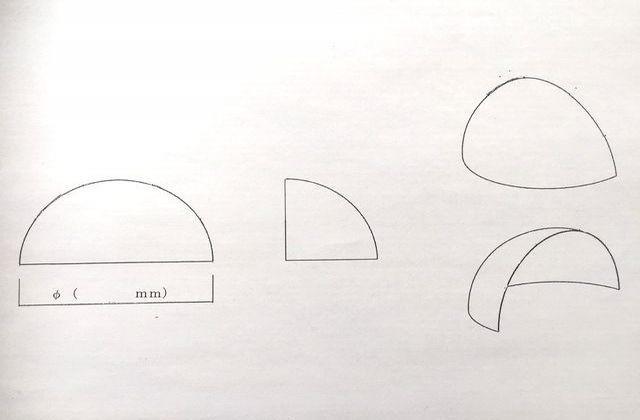

半球を、2分割に切断可能


各部品の溶接加工などの追加工も、可能な範囲承っておりますので、ご相談ください。
パンチングメタルでの成形も可能な限り承っております。

お問い合わせ方法

   1)溶接キャップ もしくは 球体 を指定
   2)材質
   3)サイズ(径)
   4)数量

   開口部:バフ処理もしくは、バレル研磨が必要な場合、開口部(切り口)は、二次加工で溶接を行われる場合が多いので、
   シャープエッジになっています。問い合わせフォームの「お問い合せ内容」に記載して、送信下さい!

ステンレス半球球体 (19).jpg

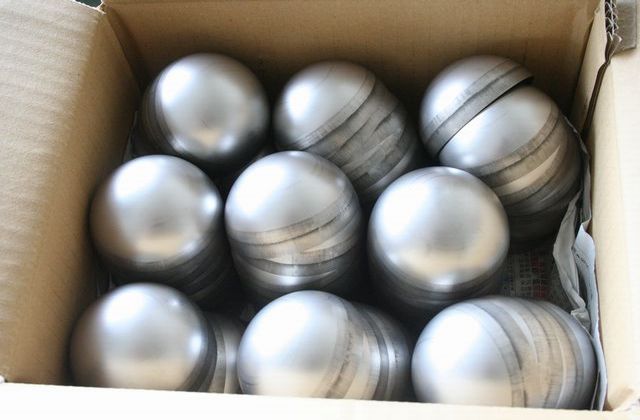

溶接キャップ球体を、必要数に応じてお届けします。
(画像は、未研磨なので重ねています)

ステンレス半球球体 (2).jpg

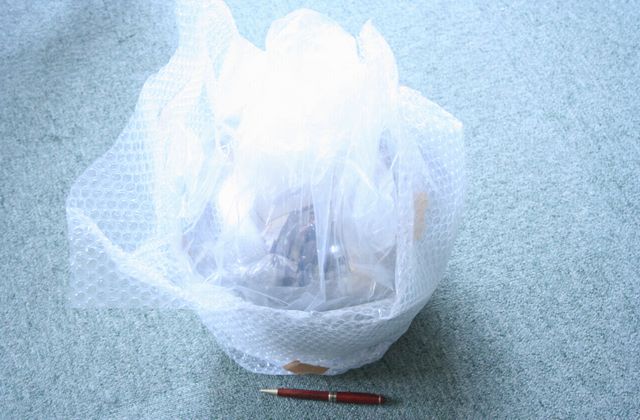

鏡面球体梱包
