「金属板で、折り紙のような〇〇〇作ります!」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

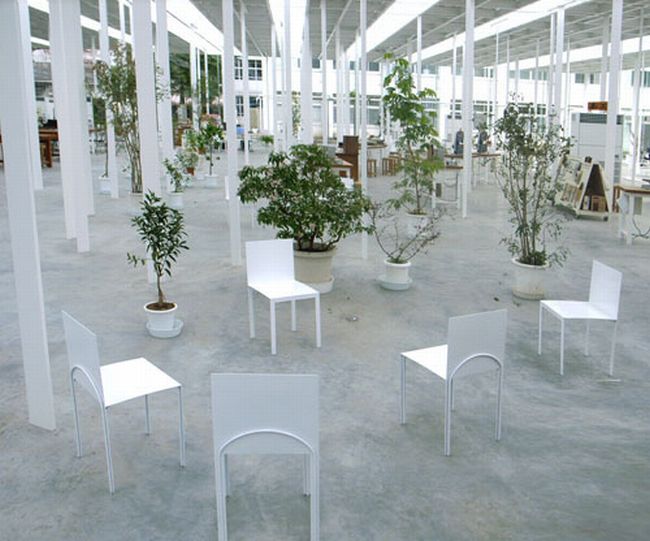

 真鍮 板厚0.05mm板の切り出し、織り込み品   折り紙のようなイメージの、スチール製椅子とテーブル


薄板金属加工(厚み0.005mm~2mm)・精密溶接をコア技術として、
独自工法の金型レス(本作金型不要)製作で、製品製作を1個から対応しています、

現在、工業製品を中心に部品製作を行っておりますが、薄板金属加工技術で、
折り紙のような
コンシューマー商品、オブジェ等の製作を、企画段階からお手伝いいたします。

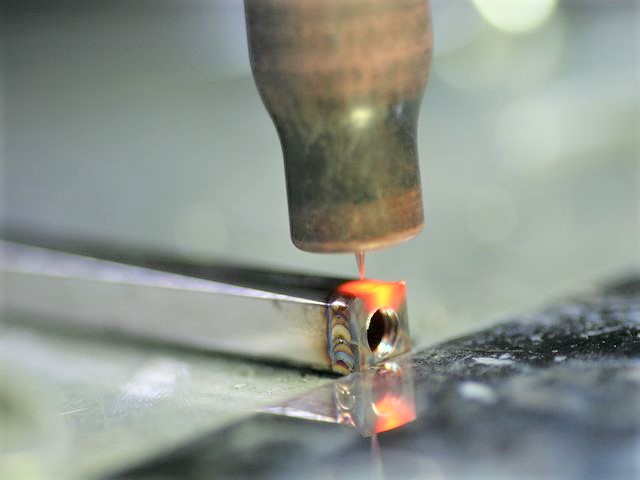

IMG_3674.JPG IMG_2906.JPG

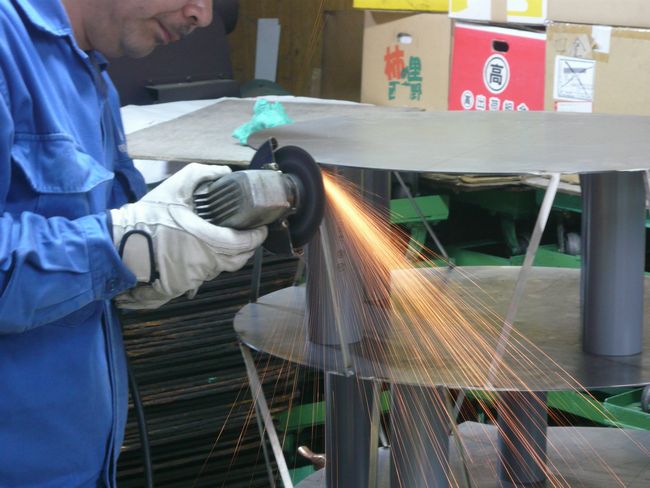

P1010916.JPG DPP_0069.JPG



◆「こだま」が ご提供できること
※折り紙のような〇〇〇に、拘っているわけではありません。


1)品質
工業部品としてご依頼頂いているモノは、寸法公差±0.05mm程度が標準ですので、
企画段階の商品においても、
クオリティーの高い製品製作が可能ですが、
手作業的な「感覚」の商品も、
対応可能です。

2)コスト
金型レスという大きな利点の反面、製品単価は高くなりますが、
試作・量産試作・定量製作(500個程度)の製作においては、トータル的に、
短納期・高精度を、ご提供します。
※1000個以上のリピート段階になれば、本作金型での対応となります。

3)納期
本作金型を製作しませんので、製作しようとする商品にもよりますが、
通常の量産においての頭出し(生産開始)期間の、1/3程度の日数で、
お手元に届けることが可能です。

4)得意な製品サイズ
要望的に、なかなか頼めるところが無いということで、いろんなサイズの、
製品製作に対応しておりますが、得意なサイズは、指先サイズから1人で持てる
サイズです。

5)材料は、幅広くミニマムサイズで入手可能
鉄、ブリキ、ステンレス、ニッケル、サージカルステンレス、真鍮、銅、リン青銅、洋白
アルミ、マグネシウム、チタン、インコネル、パーマロイ、インバー 等



◆製品製作事例1

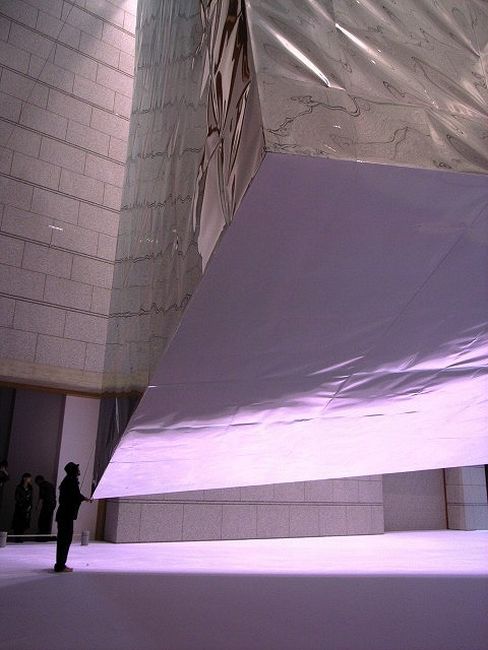

R0019008.jpg 「四角いアルミの風船」:1台製作
重さ1トン、高さ14メートルの巨大な物体が宙に浮く作品
※軽量構造物ということで、一般の構造物を製作しているところでは、設備が違うのと、アルミ溶接の技術、そして何よりも一品製作のノウハウが必要だということで、ご依頼をいただきました。
(製作図面をいただいての対応)

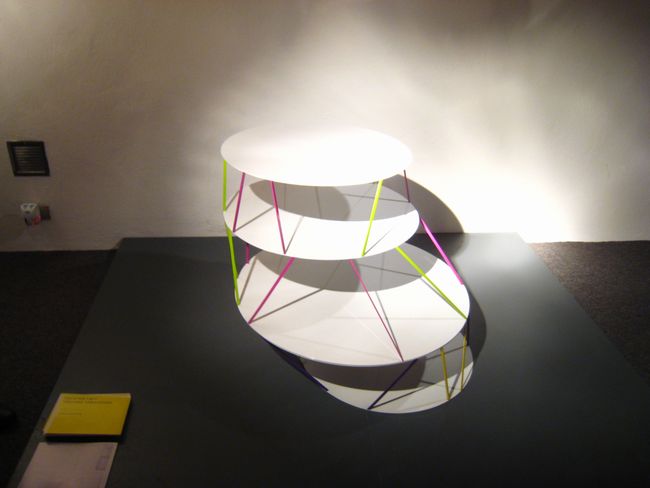

テーブル.JPG 「ローテーブル」:1台製作
ミラノサローネ出展品
溶接しているのが、限りなく分からないようにして欲しいというご要望で、精密溶接技術で対応しました。
(紙模型をお預かりしての対応)

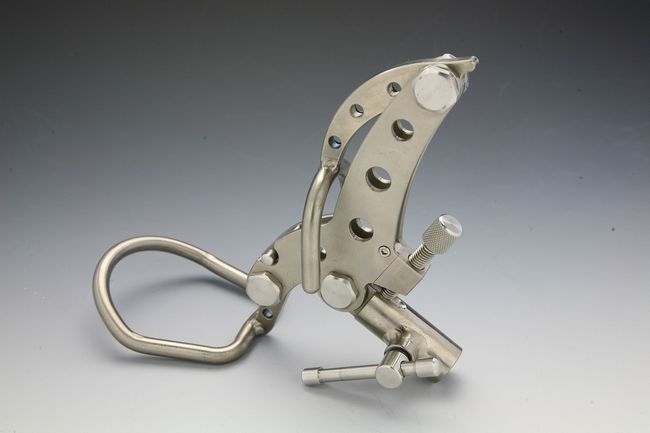

IMG_0426.jpg 「石鯛用竿受け(魚釣り道具)」:300個製作
チタン製折りたたみ式
※チタン加工技術がキーワードで、ご依頼いただきました。
(DXFデーターをいただいての対応)

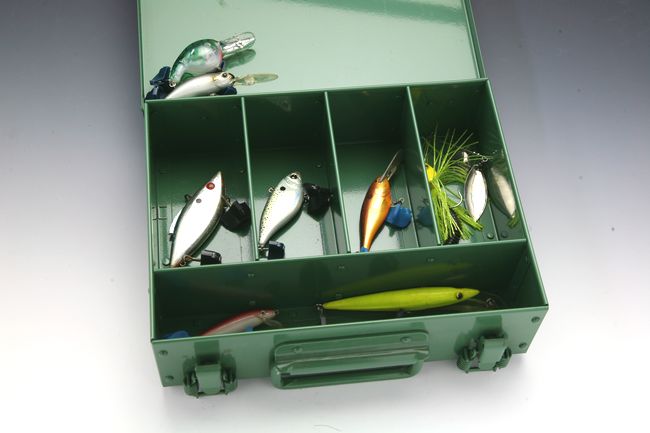

「ルアーボックス」:2000個製作
※マニア向けに、あえて無骨さを出したいということで、
組み付けを、スポット溶接でスッキリ収めるのではなく、あえて
リベッティングで組立を行っています。

リベッティングは、専用機では不可能なので、特殊な工法で行っています。


「ビデオレシーバー」:200個製作
マニア向け商品
※薄板板金加工技術(バンドは既製品を使用)




◆製品製作事例2

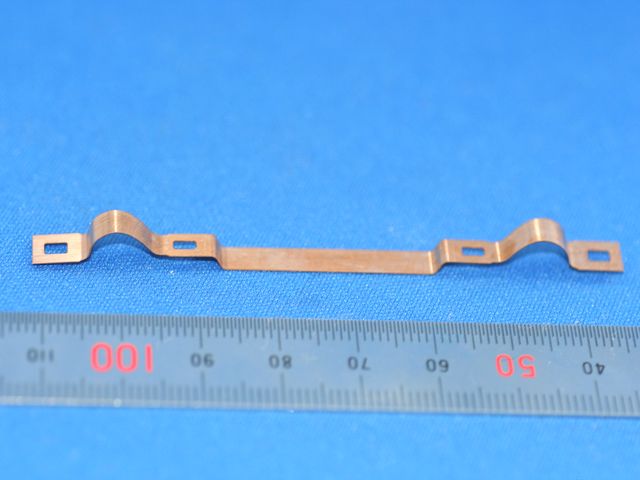

3.21 018.jpg 「接点端子」:100個製作
材質:リン青銅(C5210 t0.08)
※金型レス工法による、低コスト・短納期
DPP_0008.jpg 「デジタルカメラ・シャーシ」:50個製作
材質:ステンレス(SUS304 1/2H)t0.3
※金型レス工法、精密溶接加工
IMG_1965.jpg 「世界最初マイクロフォンケース」:100個製作
材質:洋白(C7521)t0.1
※簡易金型対応、角形絞りの難度の高い製品で
寸法公差±0.05の高精度品
IMG_2866.JPG 「燃料電池ケース」:10個製作
材質:アルミ(A1050)t0.5
※長さ200mmの、超精密板金加工

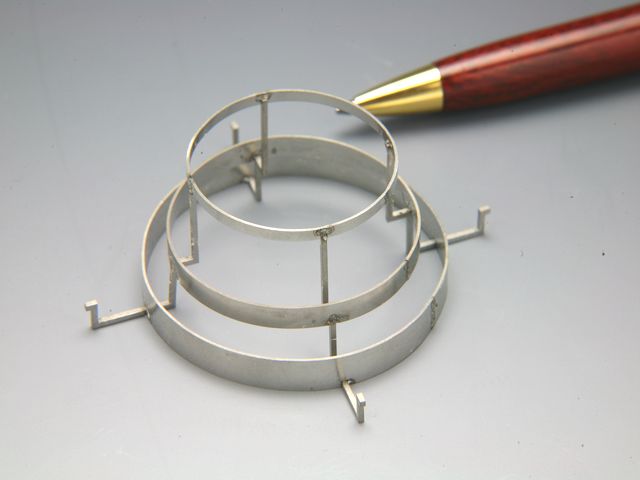

IMG_0214.JPG 「研究用・部品固定治具」:製作数:100個
材質:ステンレス(SUS304)t0.5
※精密溶接組立品
IMG_3122.JPG 「空冷用ファン」:10個製作
材質:アルミ(A5052)t1.0
※アルミスポット溶接組立品

「新幹線抵抗帯」:500個製作
材質:ステンレスt0.3と真鍮t0.5
※異種金属接合


◆大阪テクノマスター認定者(平成17年度):代表取締役 笹尾恭三も、
 お待ちしています。お気軽に、お問い合わせください!!








「品質」をスピーディーにお届けします。
