熱処理

材料の特質、用途に合わせて加工から熱処理まで

熱処理には、様々な用途や工法があり、ここでは、こだま製作所で板バネや接点などに使われる熱処理についてご紹介します。まず、熱処理を行う際の基準となる硬さの数値についてです。弊社に依頼される製品では、ビッカース硬さ(HV)とロックウェル硬さ(HRC)が主に使われています。他にもあるのですが、これらの名称の違いは、硬さを測定する試験機の違いです。それぞれ、測定方法が違うため、変換表などをもとに変換が必要となります。

※熱処理を行った場合、処理方法により大小様々ですが、変形が伴います。

加工方法についての技術情報

焼入れ焼戻し

炭素鋼などを赤熱させて、油や水などで急冷させ硬度を上げることを焼入れと言います。焼入れ処理を行うことにより、高い硬度が得られ、耐摩耗性が向上します。しかし、焼入れにより、硬度を上げると靭性が下がり脆くなり、不安定な状態となっているため、ある温度に再度加熱させ焼戻し処理を行い、靭性を高めます。焼入焼戻しは調質とも言われます。

焼もどし

焼もどしは、金属材料を適当な温度に加熱し、炉冷する熱処理です。加工工程で、加工硬化や残留応力が発生しているので、焼なましによって金属組織の格子欠陥が減少し、再結晶が行われるので組織が均質化し残留応力も減少するため軟化する。こだま製作所では、軟化させるためのものよりも、残留応力を除去するためのものがほとんどです。残留応力を取るための焼なましを低温焼なましと言い、低温焼なましによって一番変化が起こるのは弾性限、次いで耐力で、弾性限・耐力が増大するということは板バネがヘタリにくくなります。SUS系の板ばねの熱処理として行われますが、ほとんどの場合、コスト面から処理無しで使われています。

固溶化熱処理

本金属に加えられた合金元素の溶けこみかたは一般に温度が高くなるととも大きくなりますそこで、ある合金成分である温度以上に加熱すると、低温では析出していた元素、物などが 多く溶けこみますそれを急冷すると、うでは出するはずのものが溶けこんだ(た)まになりますこのように合金元素をムリに溶けこませたままにする処理を溶化処理とい ますテンレス鋼 のオーステナイト系のものJISでも固溶化熱処理をしたもので機械的性質をきめていますこれは含まれている0.1%後の炭素Cがクロム炭化物 CrazC6と して析出するために、そこから腐食が起きるのを防ぐためです炭素は800°C以上急速に溶けこ1000°C以上では約0.1%固溶化するので、JISでも1,000°C前後の固溶化熱処理することをきめています。

この固溶化処理のことを、非鉄金属(主としてアルミウム合金)では「溶体化処理といってい ます同じことにちがった用語があるのですいやそればかりではなくこの体化処理のこ とをアルミニウ(合金), アルミニウム鋳物のJIS 焼きいれといっているのです。

析出効果・時効硬化処理

金属を焼入れしたのち、材質に合わせて適当な温度で一定時間放置し、硬化させる熱処理です。主に、ベリリウム銅やSUS631に行われます。

サブゼロ処理

焼いれしたものをさらにすぐにゼロ度、まり0°C以下に冷やすものですこうすると、残っいるオーステナイトがマルテンサイトになってもっとかたくなり時効変形を防ぐ効果があります-80°Cくらいが適当といわれています。

試作・単品製作OK

代表的な熱処理事例紹介

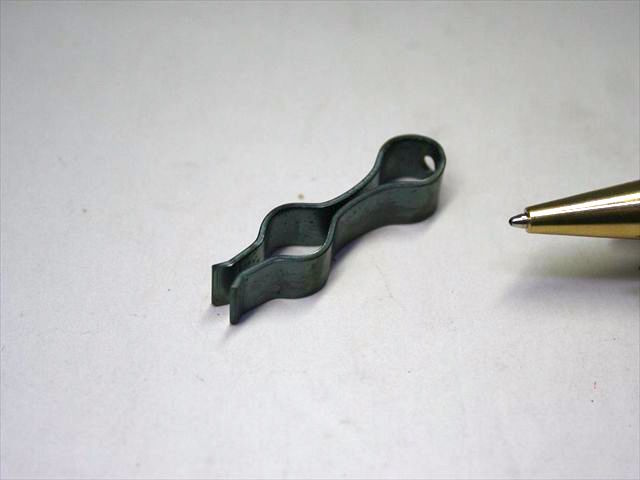

板バネ(炭素鋼 t0.5 + 熱処理)

板バネ(炭素鋼 t0.5 + 熱処理)
材質
SK85 t0.5 + 熱処理
製作数量
4個

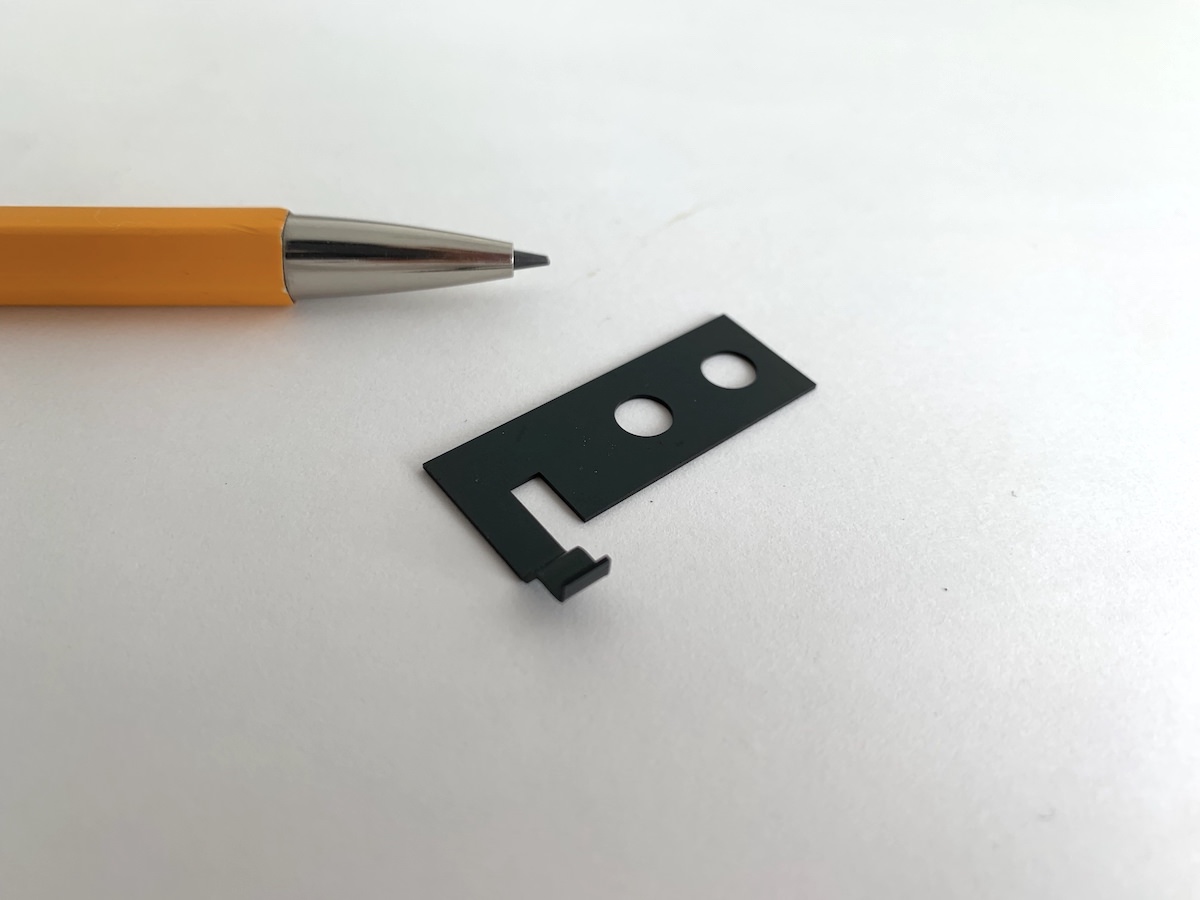

板バネ(SUS304 CSP t0.5)テンパー処理品

板バネ(SUS304 CSP t0.5)テンパー処理品
材質
SUS316L CSP t0.5
製作数量
製作1個から

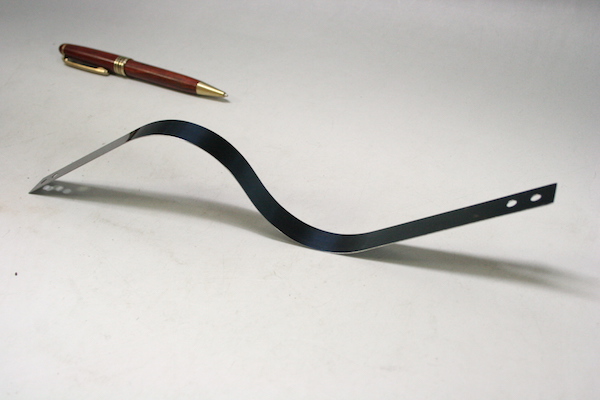

リボン鋼 薄板バネ 少量製作

リボン鋼 薄板バネ 少量製作
材質
リボン鋼 t0.2
製作数量
10個
