シムプレート(シム板)製作

t0.005mmからのシムプレート(シム板)を1枚から製作

t0.005mm以下のシムプレートを1枚から


事例紹介はこちらから

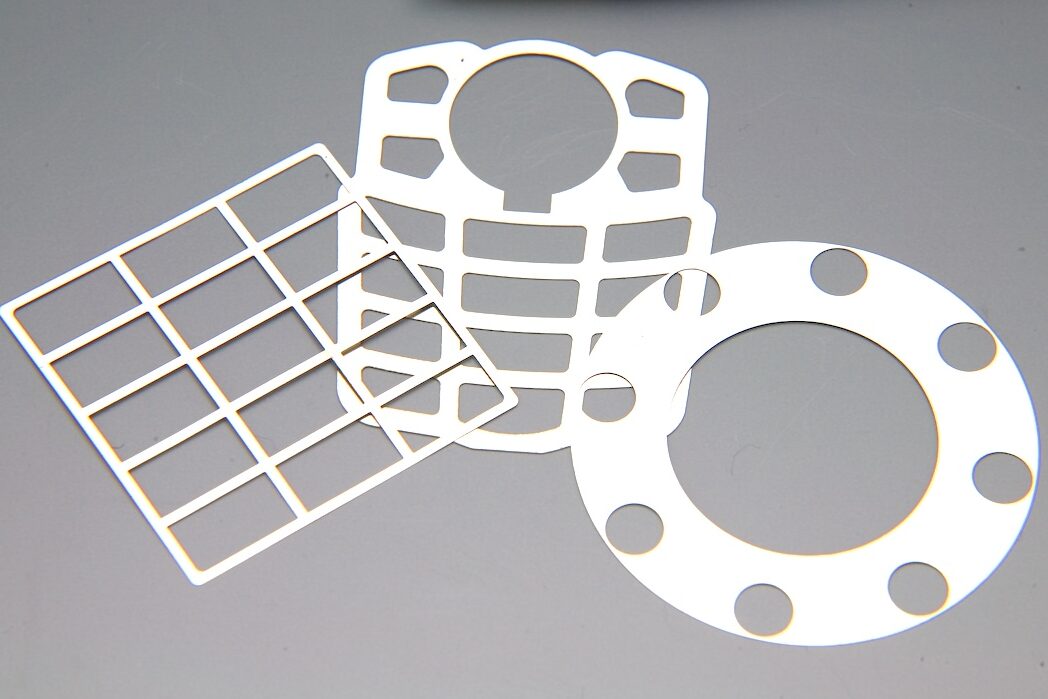

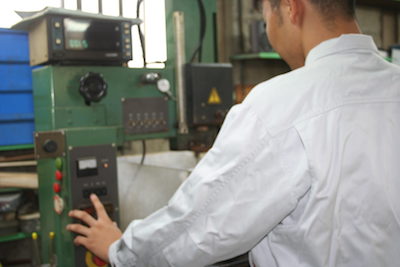

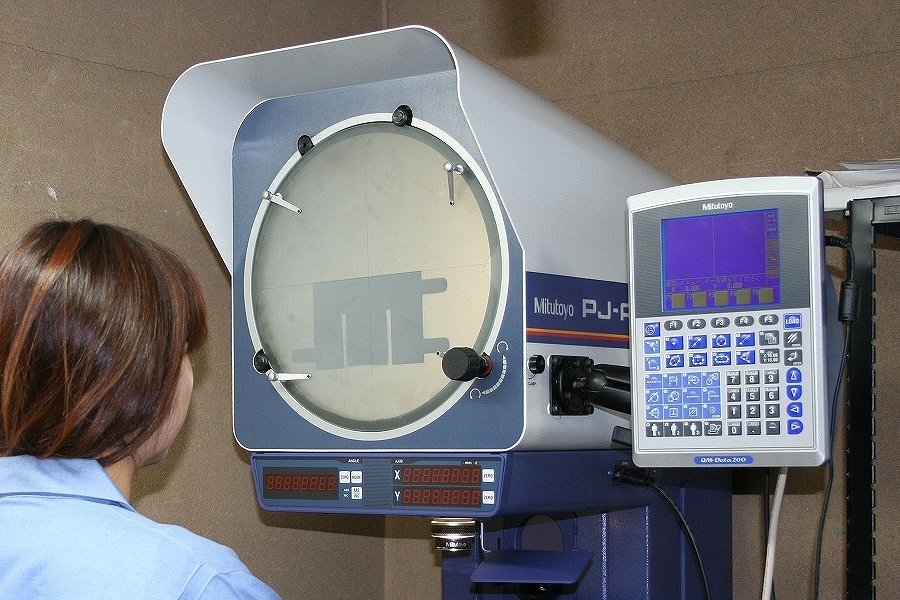

シム製作イメージ_3645.JPG高精度対応

シムプレートt0.005~(SUS304仕様)の箔加工から、スペーサーt5.0を±0.02の高精度品からラフな寸法対応(安価)まで、ご要望に合わせた対応を行っております。

※形状・サイズによっても異なりますので、詳しくはお問い合わせ下さい。

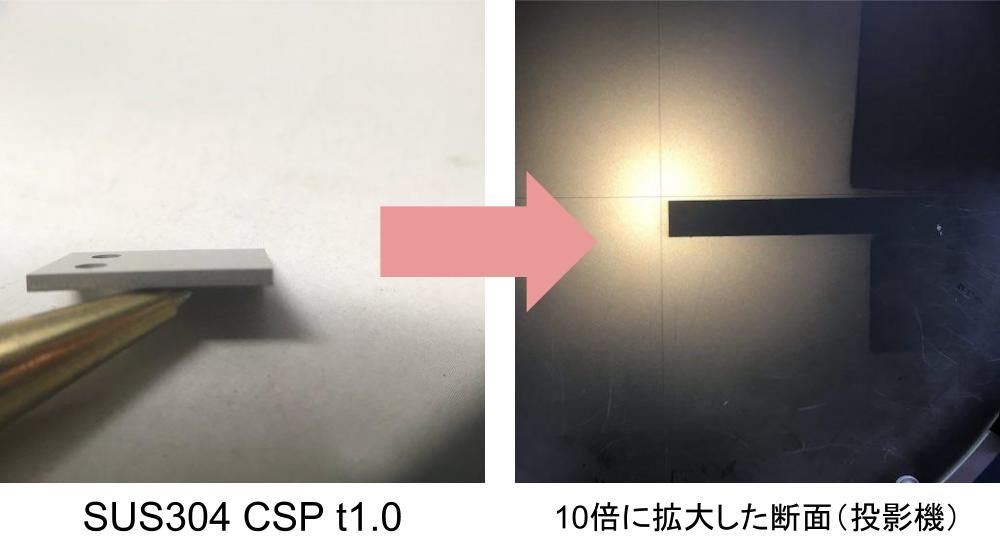

シム断面写真糸面取り不要

極薄のシムプレートにも対応できる、高精度なカット技術ですので、バリやカエリはほぼ無く、ほとんどの場面で糸面取り不要で使用頂けます。

製作対応サイズ

最大:2,000×1,000mm
最小:Φ0.4
※材質・板厚によって変わります。
対応枚数:1枚~数千枚

製作枚数は1枚からのオーダー製作が可能ですが、加工負荷が1枚に対し計算されますので 枚数の多い方が、1枚当たりの価格は下がります。

形状・枚数に合わせた加工

板厚や形状によって、加工による歪みが出る場合があります。精密な機械等のシムプレートとして使用する場合は、この歪みが悪影響を及ぼすため加工による歪みをほぼゼロで加工しています。ただし、箔材になると材料自体に反りがあったりもします。加工による歪みでは無いので、箔材は使用の際に押さえると平らには戻ります。

また、枚数に応じて加工方法を変えることによりベストプライスでのシムプレート加工が可能となります。
シムプレート製作におけるコストパフォーマンス詳細は、こちらから

thumb-250xauto-9428 (2).jpg
ワイヤーカット加工
3.21 0147 (3).jpg
エッチング加工
3.21 0147 (4).jpg

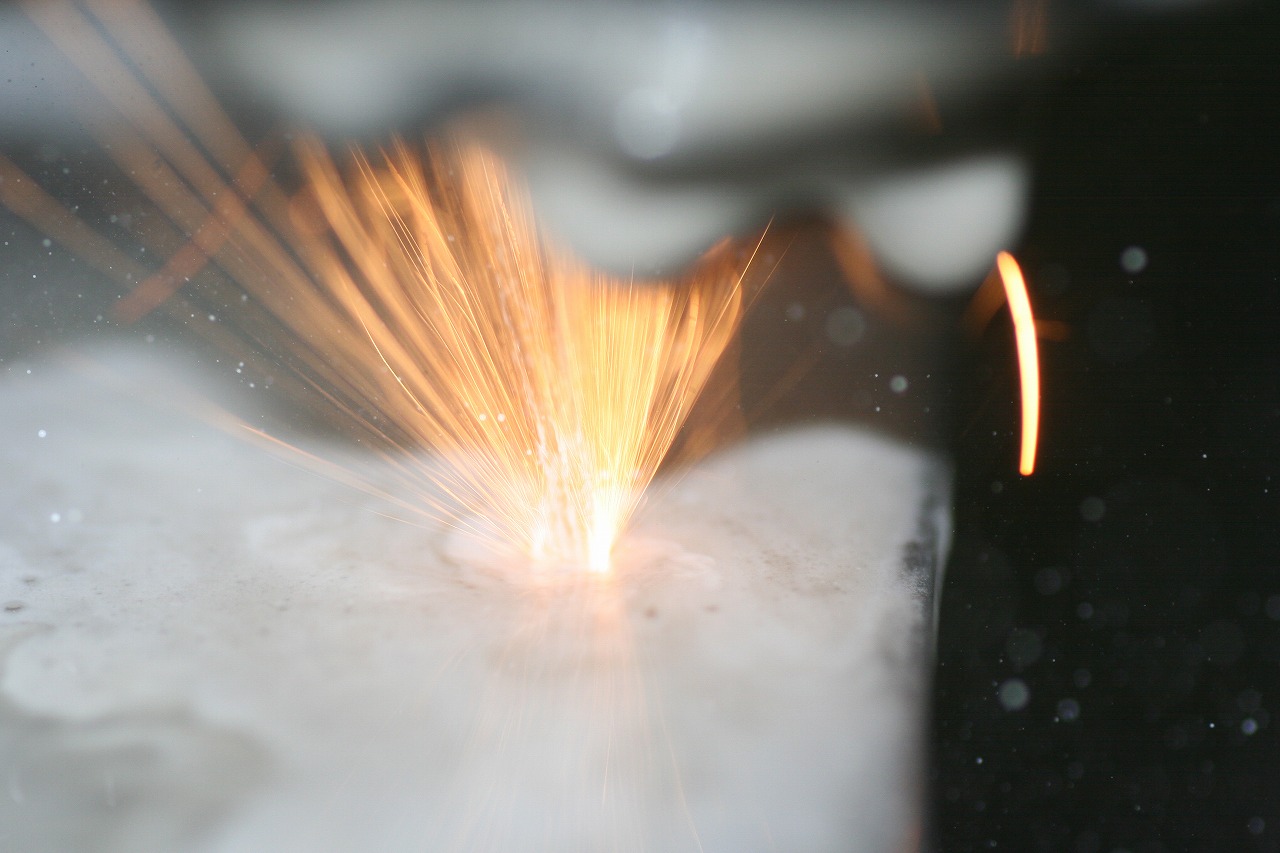

レーザー加工
3.21 0157.jpg
プレス加工

印字・刻印加工

シムプレートの板厚等の刻印が、t0.01から可能です。

thumb-250xauto-9428 (1).jpg
詳細は、こちらから

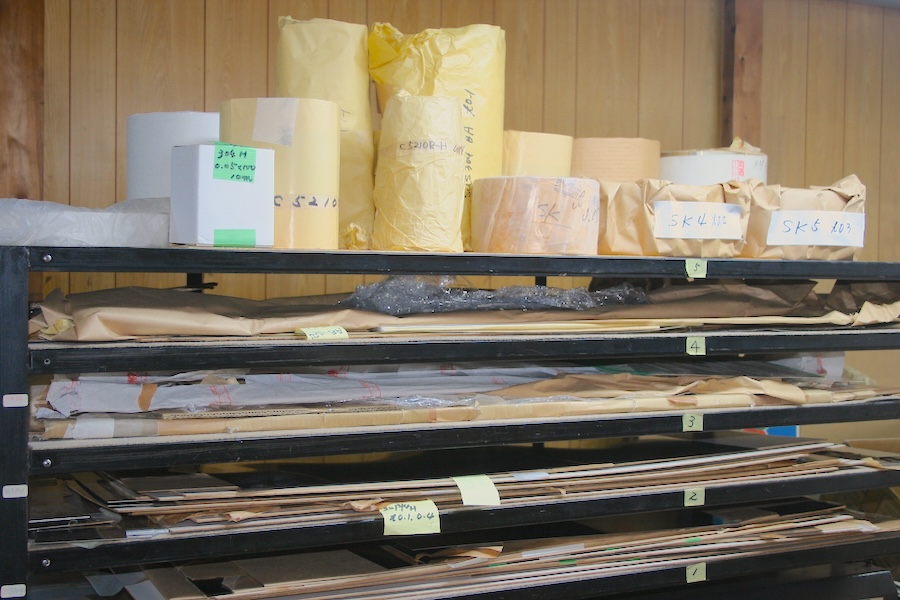

取扱材料

SUS304を始めとする一般的な鋼板から、あまり市場には出回っていないニッチな材料まで幅広く取り扱っております。材料販売も行なっておりますので、他社には無くてもとりあえず聞いてみてください!幅広い材料ネットワークで豊富な材質にご対応します。

ステンレス

SUSバネ材の標準板厚
材質 SUS301・SUS304・SUS316・SUS430・SUS631
板厚 mm 0.005、0.01〜0.20(0.01刻み)、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50
※材種によっては無い場合があります。

冷間圧延鋼帯

磨き焼き入れリボン鋼の標準板厚
材質 ばね用冷間圧延鋼帯(SK材)を焼き入れしたもの
板厚mm 0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0
※材種によっては無い場合があります。

銅・銅合金・銅合金板バネ標準板厚表

ベリリウム銅,リン青銅、及び洋白の標準板厚
材質 C1720、C1700、C7701,C7521,C5210,C5191
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0
 ※材種によっては無い場合があります。

真鍮
材質 C2680・C2801
板厚 mm 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10
※材種によっては無い場合があります。

タフピッチ銅
材質 C1100
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0
無酸素銅
材質 C1020
板厚mm 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0

板厚精度

通常JIS規格では、下記のような板厚寸法公差になっていますが、シムなど板厚公差が重要になる製品も製作可能です。薄板(±ミクロン単位)はもちろん、t3.0などの厚物も±0.03の高精度板厚シムプレートをご提供しております。
t0.2までは0.01mm単位で取り揃えております。

バネ用ステンレス鋼帯の板厚寸法公差表

SUSバネ材板厚公差(JIS G 4313の厚さの許容差)単位mm
SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm 材料幅(250以上600未満)
0.10以上 0.16未満 ±0.020
0.16以上 0.25未満 ±0.030
0.25以上 0.40未満 ±0.035
0.40以上 0.60未満 ±0.040
0.60以上 0.80未満 ±0.045
0.80以上 1.00未満 ±0.050
1.00以上 1.25未満 ±0.050
1.25以上 1.60以下 ±0.060
試作・単品製作OK

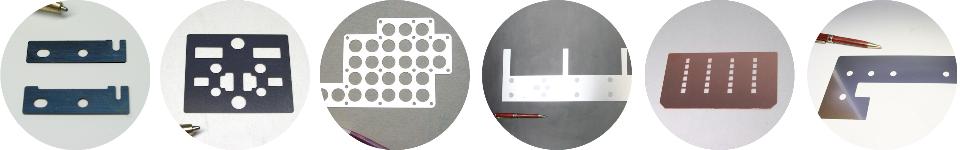

代表的なシムプレート(シム板)製作事例紹介

円形薄板銅板 t0.2とt0.6

円形薄板銅板 t0.2とt0.6
材質
C1020 t0.2, t0.6
製作数量
各10枚

産業機器用スクレーバー

産業機器用スクレーバー
材質
SUS304 H t0.1
製作数量
50枚

メタルへの刻印

メタルへの刻印
材質
SUS304 2B t0.6
製作数量
200個

焼入れリボン鋼t0.4 シムプレート

焼入れリボン鋼t0.4 シムプレート
材質
焼入れリボン鋼
製作数量
30枚

SUS304 t0.02 シムリング

SUS304 t0.02 シムリング
材質
SUS304 H t0.02
製作数量
200枚

SUS316 t0.8の高耐食性シム

SUS316 t0.8の高耐食性シム
材質
SUS316 t0.8
製作数量
各4枚

ステンレス t0.02 シムリング

ステンレス t0.02 シムリング
材質
SUS304  H  t0.02
製作数量
100枚

焼入れリボン鋼 シムプレート

焼入れリボン鋼 シムプレート
材質
焼入れリボン鋼
製作数量
20枚

シム SUS304 t0.01

シム SUS304 t0.01
材質
SUS304 t0.01
製作数量
200枚

シム SUS430 t0.03

シム SUS430 t0.03
材質
SUS430 H t0.03
製作数量
12枚

高さ調整用シム SUS304 T0.03

高さ調整用シム SUS304 T0.03
材質
SUS304 CSP t0.03
製作数量
15枚

シム SUS316L t0.1

シム SUS316L t0.1
材質
SUS316L t0.1
製作数量
60枚

特注シムプレート

特注シムプレート
材質
電気亜鉛メッキ材8SECC) t0.3
製作数量
300枚

スペーサーの高精度カット

スペーサーの高精度カット
材質
SUS304  H  t1.0
製作数量
20個

純ニッケル t2.0プレート

純ニッケル t2.0プレート
材質
純ニッケル t2.0
製作数量
200個

みがき特殊帯鋼 t0.3穴あきプレート

みがき特殊帯鋼 t0.3穴あきプレート
材質
みがき特殊帯鋼 t0.3
製作数量
50個

ステンレスt0.5 シムリング

ステンレスt0.5 シムリング
材質
30枚
製作数量
SUS304 CSP t0.5

銅板 シム t0.2

銅板 シム t0.2
材質
銅(C1020)t0.2
製作数量
200枚

産業機器用SUS304 t0.15 シムプレート

産業機器用SUS304 t0.15 シムプレート
材質
SUS304 CSP t0.15
製作数量
100個

ステンレス シムプレート

ステンレス シムプレート
材質
SUS304  H  t0.1
製作数量
100枚
