シムプレート は、主に高さ調整で使用される金属プレートです。高さ調整いも、字の通り高さを合わせるために使用される他、プレス金型などの平行を出すために使用します。こだま製作所では、JIS規格レベルの板厚公差から±0.003(SUS304 t0.2以下のみ)高精度シムプレート、耐食性に優れたシムプレートも製作しておりますので、詳しくは、シムプレート製作技術ページをご覧ください。

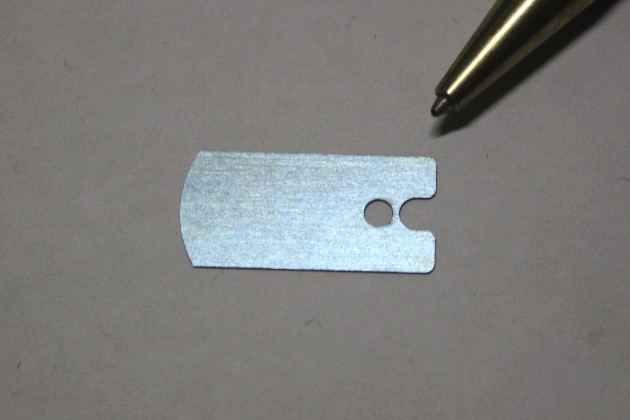

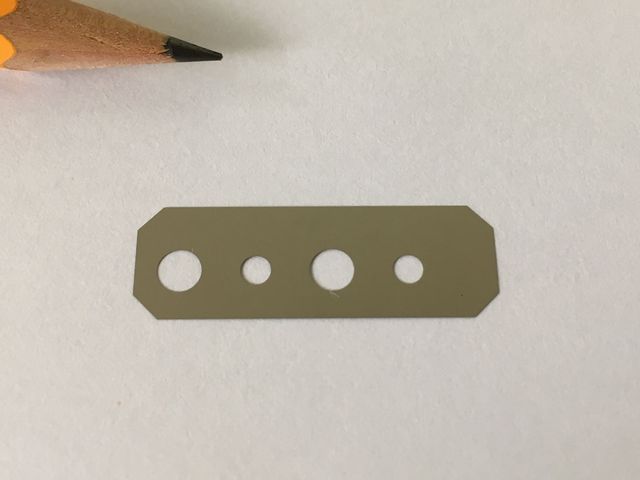

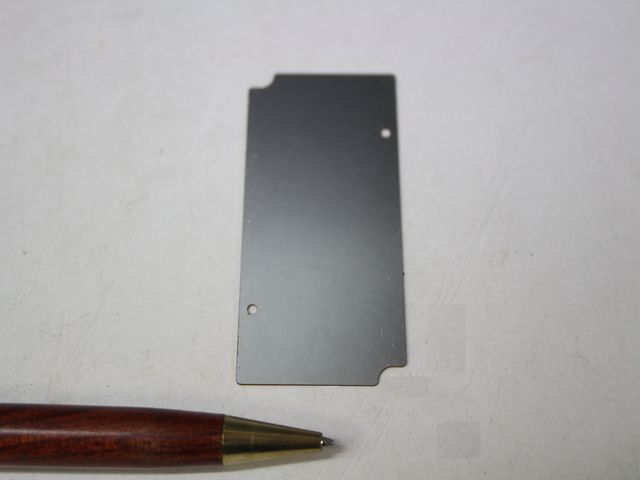

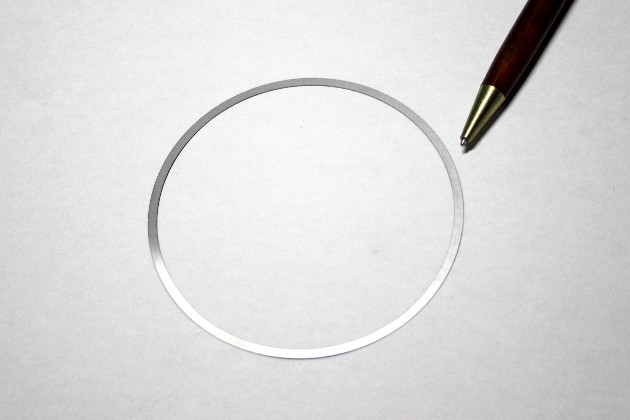

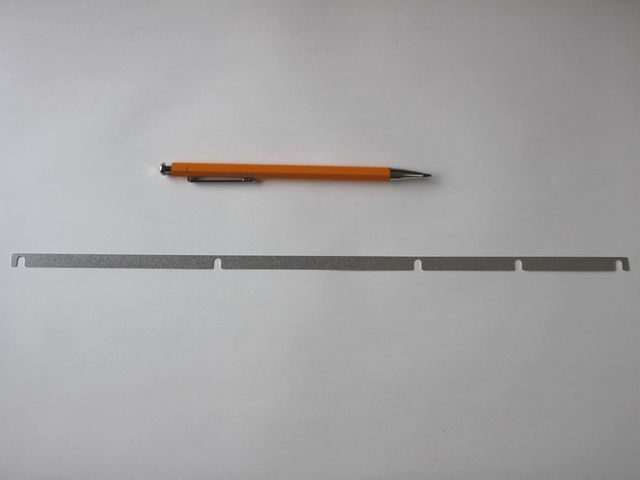

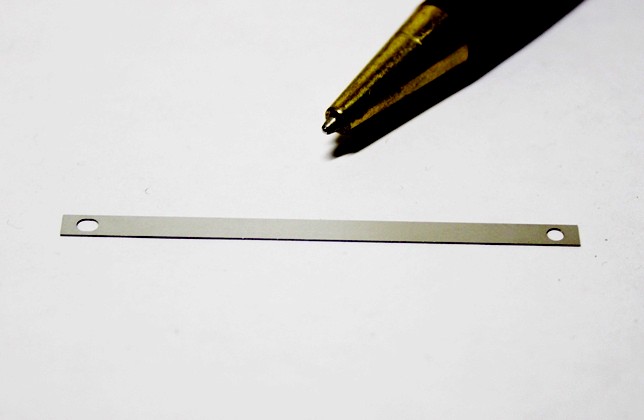

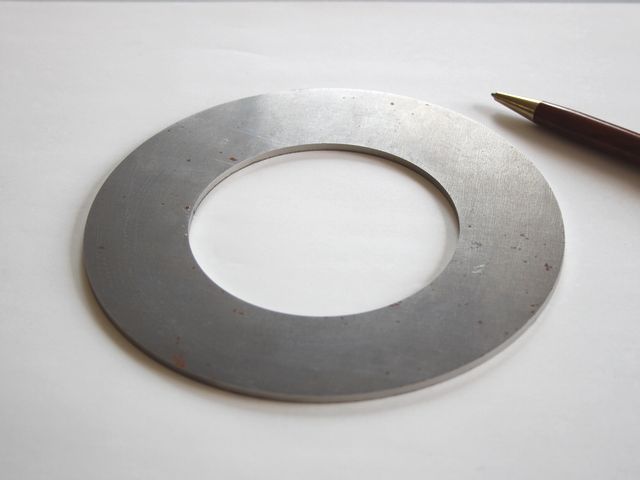

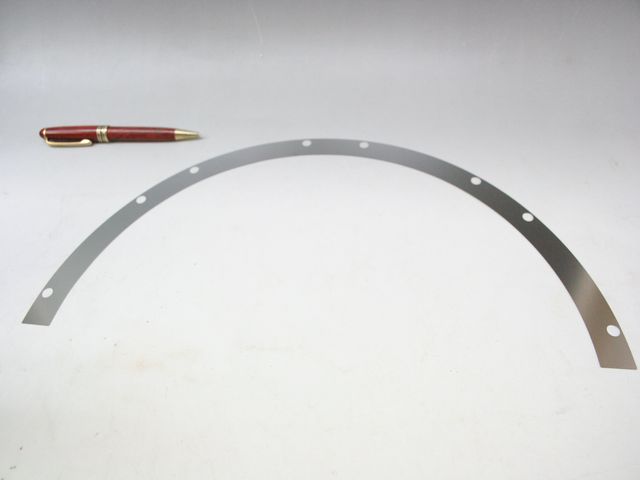

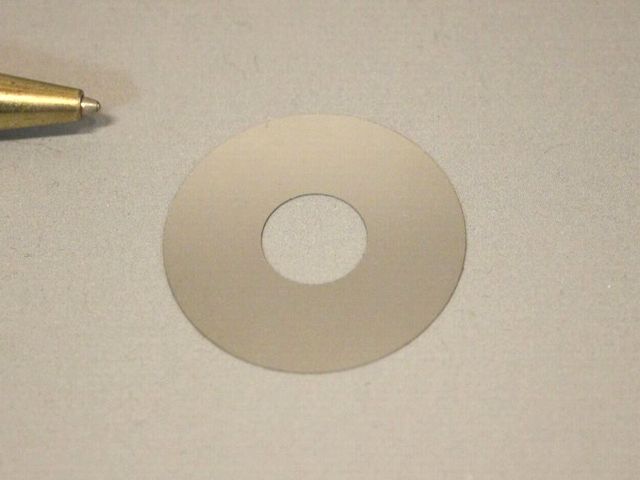

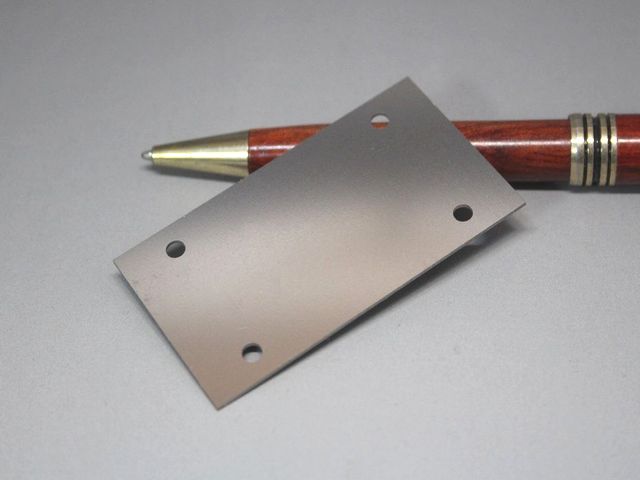

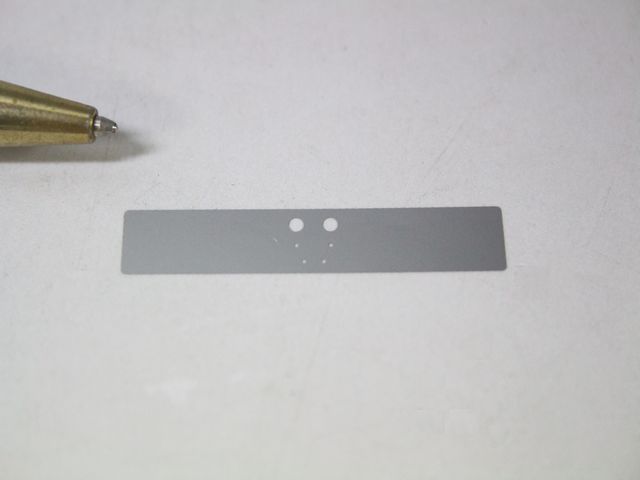

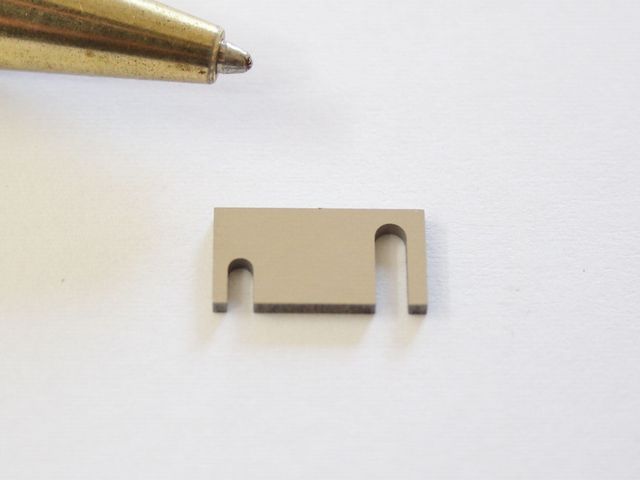

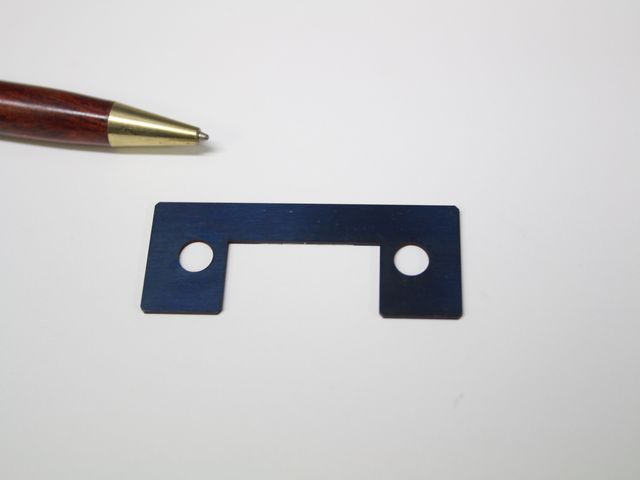

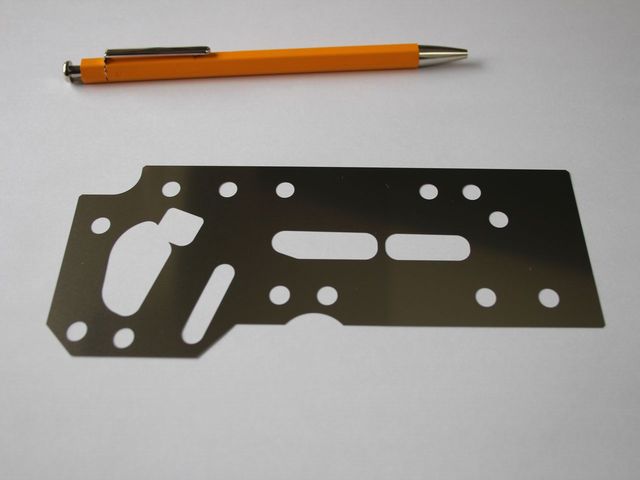

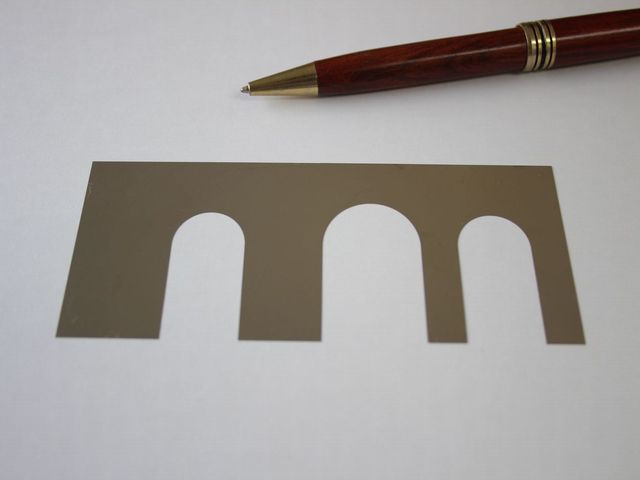

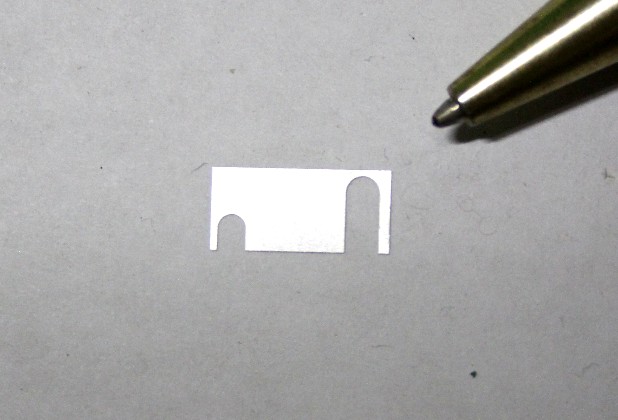

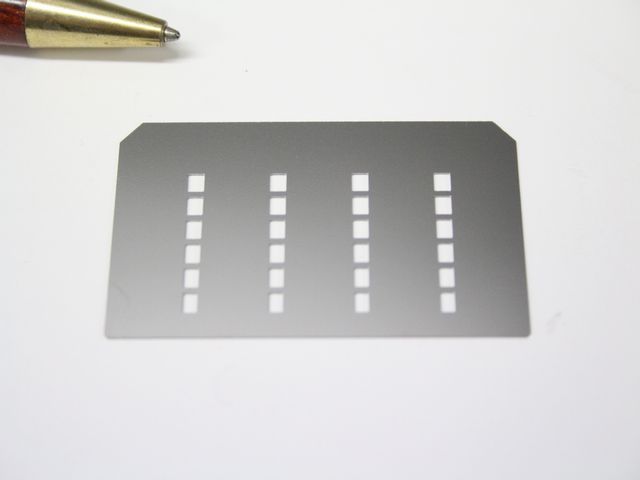

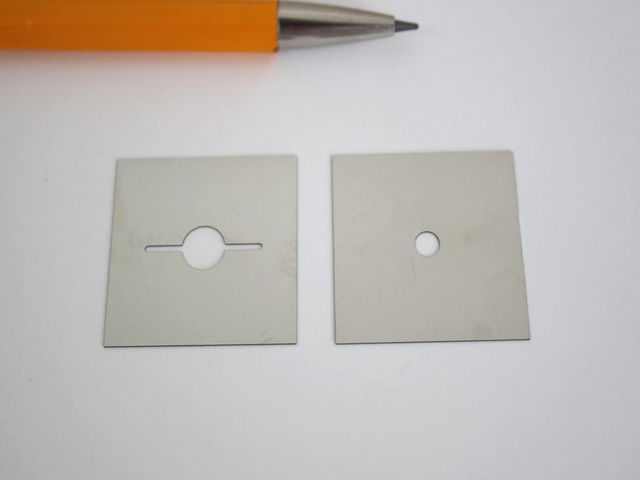

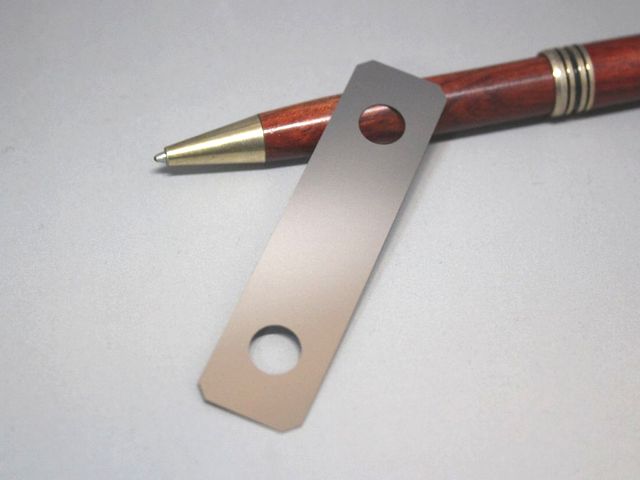

シムプレート事例写真

シムプレートの材質について

シムプレートによく使用される材質は、鉄系、ステンレス系、銅系と様々ですが、テープ形のシムプレートはゲージ鋼、スペーサーとしてのシムプレートはSUS304が多いのではないでしょうか。ゲージ鋼は幅が狭く、手のひらサイズのシムプレートを製作することができないため、板厚公差の精度もよく、耐食性にも優れていることから弊社ではオーダー製作ではステンレスシムプレート多く製作しています。下記は、弊社で取り扱いのある材質について記載しておりますので、ご覧ください。

ステンレス

炭素鋼と並んで、よく使用されている材料としてステンレスがあります。ステンレスは炭素鋼と違い、耐食性に優れているため油が使用できない場所や、食品加工機や医療機器など衛生的な理由から使用できな部位に使用されることが多いです。また、板厚の種類が豊富なことも特徴で、最薄の材料ですと5ミクロンからあります。 また、t0.2以下のステンレスは、板厚公差±0.003のシムプレートが製作できます。

材質SUS301-CSP・SUS304-CSP・SUS316-CSP・SUS631-CSP
板厚(mm) 0.005、0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.11、0.12、0.13、0.14、0.15、0.16、0.17、0.18、0.19、0.20、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、0.70、0.80、0.90、1.00、1.20、1.50、2.00

*材質によって、取り扱いのある板厚はことなります。

炭素工具鋼

炭素工具鋼(SK材)は比較的板厚が高精度に作られています。また材料幅も300mmなどもあるため、大きめのシムプレートも製作できるほか、板厚の種類も豊富なため また、炭素鋼でも材料の製作の時点で熱処理された焼き入れリボン鋼という材料があります。リボン鋼であれば、低温焼き鈍しをしない場合は精度が出せるようになります。ただ、リボン鋼のデメリットとしては、硬度の高い材料ですので必ず曲げRが必要となります。

冷間圧延鋼帯(SK5)を焼き鈍ししたもの
板厚(mm) 0.30、0.40、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、1.75、1.80、1.90、2.00、2.20、2.30、2.50、2.60、2.80、3.00
冷間圧延鋼帯(SK5)を焼き入れしたもの
板厚(mm) 0.05、0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0

詳しくは、豊富な薄板金属の在庫をご覧ください。

銅・アルミ系材料

導電性が必要であったり、軽量化が求められる製品には、銅系やアルミ系のシムプレートが使用されます。

無酸素銅

材質C1020
板厚(mm) 0.1、0.2、0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、1.6、2.0

タフピッチ銅

材質C1100
板厚(mm) 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

リン脱酸銅

材質C1220
板厚(mm) 0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.2、0.25、0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、1.6、2.0

リン青銅

材質C5210,C5191
板厚(mm) 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

真鍮

材質C2680・C2801
板厚(mm)0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

純アルミ

材質A1050
板厚(mm) 0.1、0.15、0.2、0.3、0.4、0.5、0.6、0.8、1、1.2、1.5、1.6、2、2.5

アルミ合金

材質A5052
板厚(mm) 0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.5、1.6、2、2.5

シムプレートの板厚精度について

酸化の心配がない箇所においては、板厚精度を基準に材質を選ぶこともあります。材質により、板厚の種類が豊富であったり、板厚精度がことなります。基本的にはJIS規格を基準としますが、材料メーカーが独自基準を設けている場合は、JIS規格よりも優れた精度の場合があります。(下記は、JIS規格を掲載しております。)

 ステンレスの板厚公差(JIS規格)

SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm材料幅(250以上600未満)
0.10以上 0.16未満 ±0.020
0.16以上 0.25未満 ±0.030
0.25以上 0.40未満 ±0.035
0.40以上 0.60未満 ±0.040
0.60以上 0.80未満 ±0.045
0.80以上 1.00未満 ±0.050
1.00以上 1.25未満 ±0.050
1.25以上 1.60以下 ±0.060

工具用炭素鋼(SK5)の板厚公差

板厚mm材料幅200mm以上材料幅200mm以上500mm未満
0.10未満 ±0.012 -
0.10以上 0.15未満 ±0.015 -
0.15以上 0.25未満 ±0.020 ±0.025
0.25以上 0.40未満 ±0.025 ±0.035
0.40以上 0.60未満 ±0.035 ±0.040
0.60以上 0.90未満 ±0.045 ±0.055
0.90以上 1.20未満 ±0.055 ±0.070
1.20以上 1.60未満 ±0.070 ±0.080
1.60以上 2.10未満 ±0.075 ±0.090
2.10以上 3.00未満 ±0.080 ±0.090

銅系(無酸素銅、タフピッチ銅、リン脱酸銅、真鍮)

厚さ400以下
0.10以上 0.15以下 ±0.02
0.15を超え 0.25以下 ±0.02
0.25を超え 0.35以下 ±0.03
0.35を超え 0.50以下 ±0.04
0.50を超え 0.80以下 ±0.04
0.80を超え 1.2以下 ±0.05
1.2を超え 2.0以下 ±0.06

アルミ系(A1050)

板厚 幅450以下
0.20以下 ±0.03
0.20を超え 0.25以下 ±0.03
0.25を超え 0.45以下 ±0.04
0.45を超え 0.70以下 ±0.04
0.70を超え 0.90以下 ±0.05
0.90を超え 1.1以下 ±0.05
1.1を超え 1.7以下 ±0.06
1.7を超え 1.9以下 ±0.06
1.9を超え 2.4以下 ±0.08

アルミ系(A5052)

 板厚幅450以下
0.25以下 ±0.03
0.25を超え 0.45以下 ±0.04
0.45を超え 0.70以下 ±0.04
0.70を超え 0.90以下 ±0.05
0.90を超え 1.1以下 ±0.05
1.1を超え 1.7以下 ±0.06
1.7を超え 1.9以下 ±0.08
1.9を超え 2.4以下 ±0.09

最新の「シムプレート(シム板)」薄板・微細・精密金属加工事例

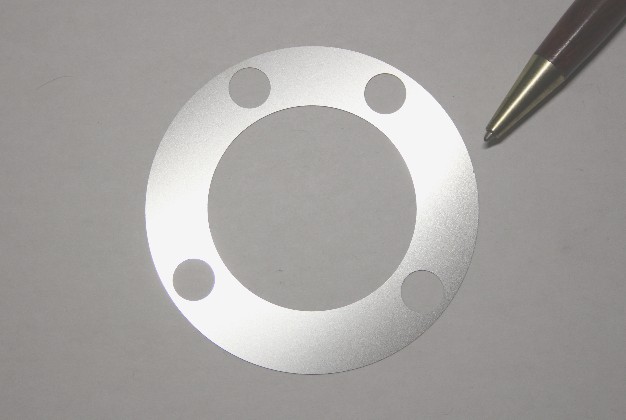

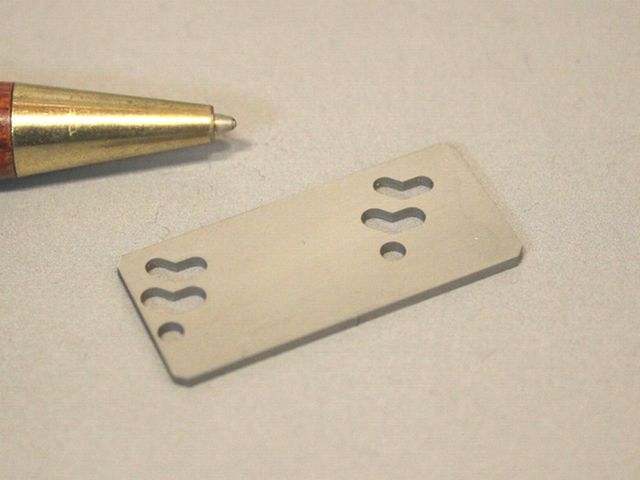

特注シムプレート画像
特注シムプレート

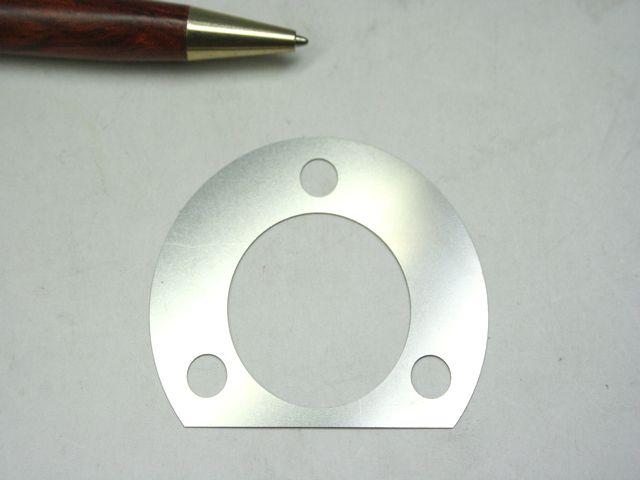

スペーサーの高精度カット画像
スペーサーの高精度カット

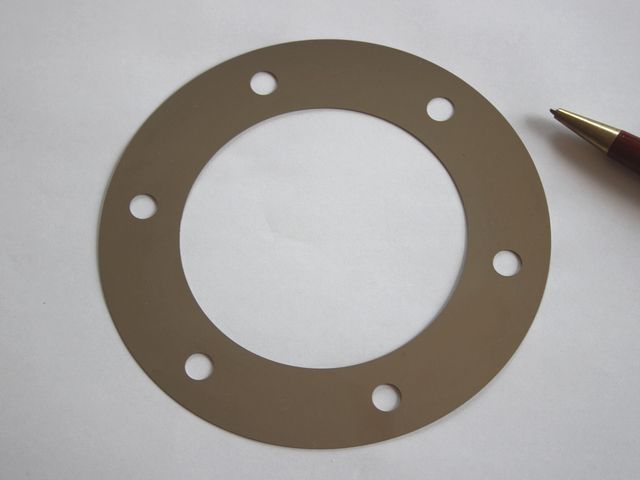

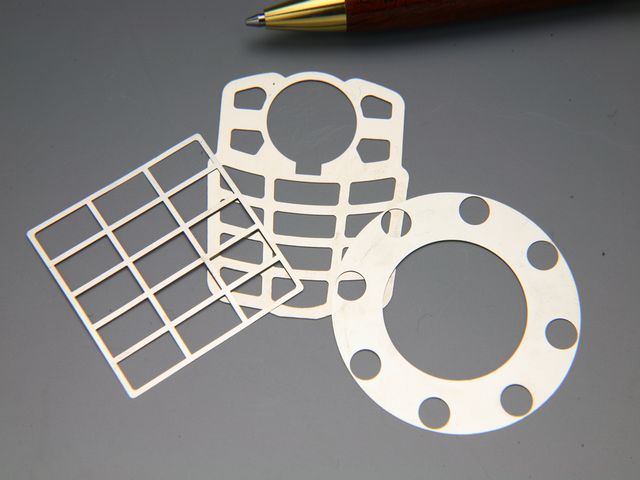

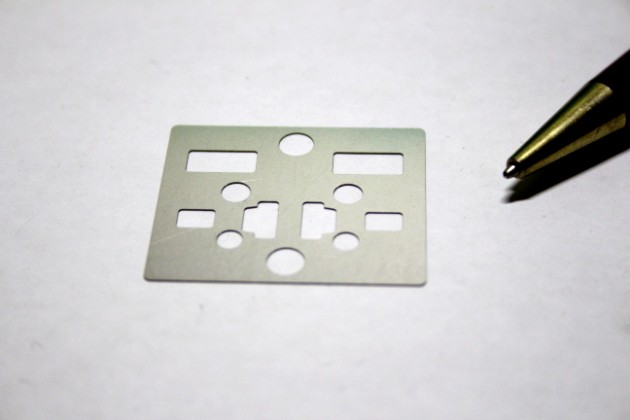

歪レス 多孔シム(スペーサー)の少量製作画像
歪レス 多孔シム(スペーサー)の少量製作

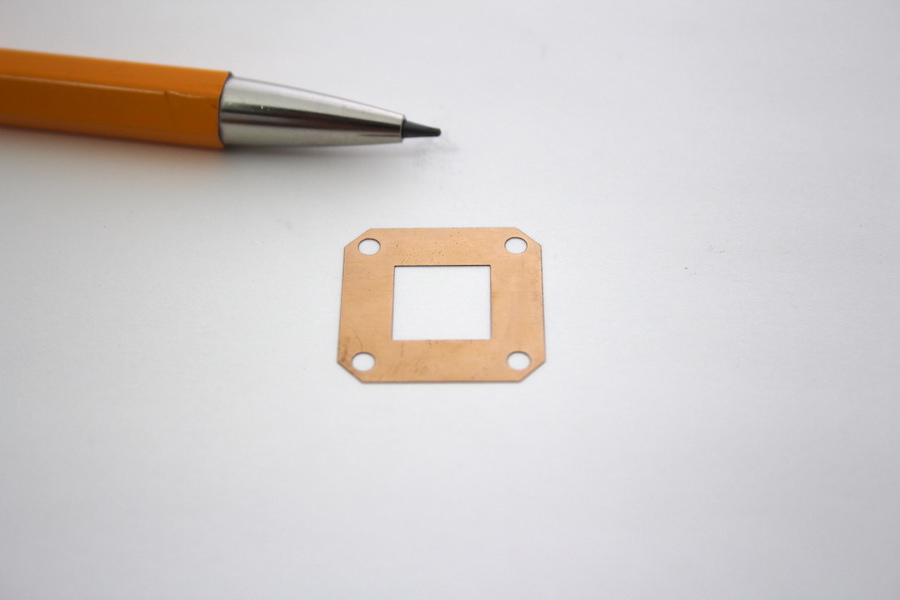

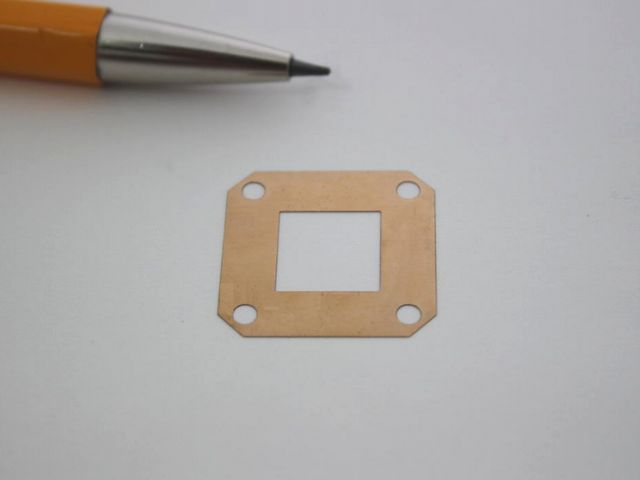

銅板 シム t0.2画像
銅板 シム t0.2

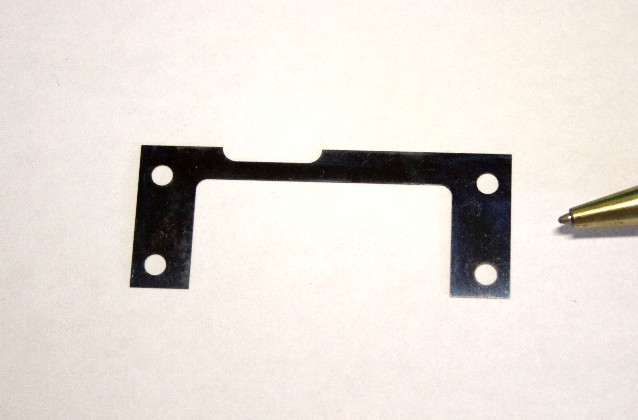

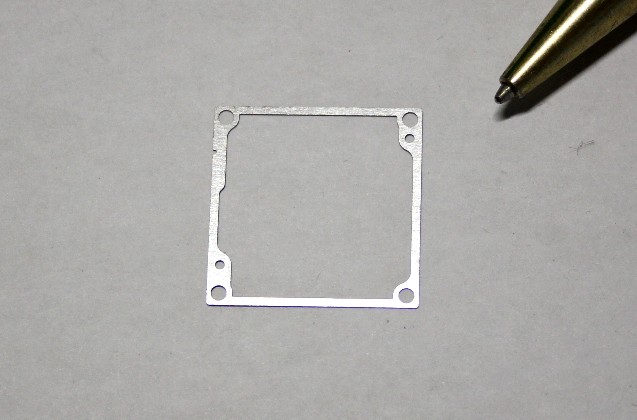

産業機器用SUS304 t0.15 シムプレート画像
産業機器用SUS304 t0.15 シムプレート

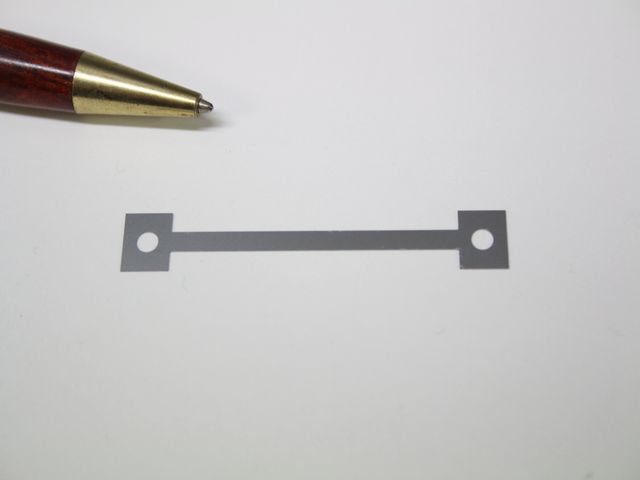

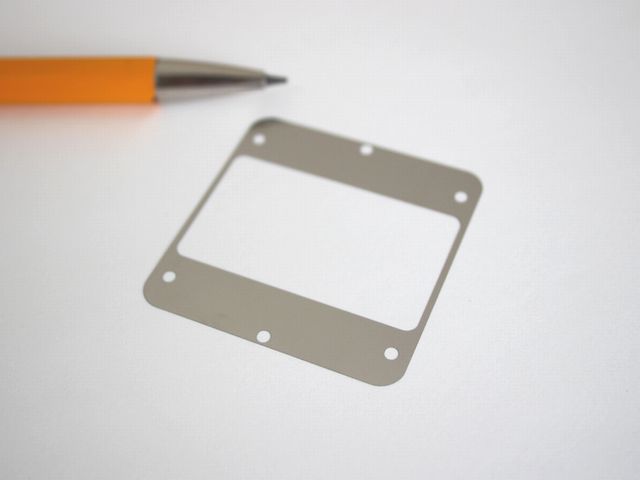

ステンレス シムプレート画像
ステンレス シムプレート
メタルマスク 1枚から製作画像
メタルマスク 1枚から製作

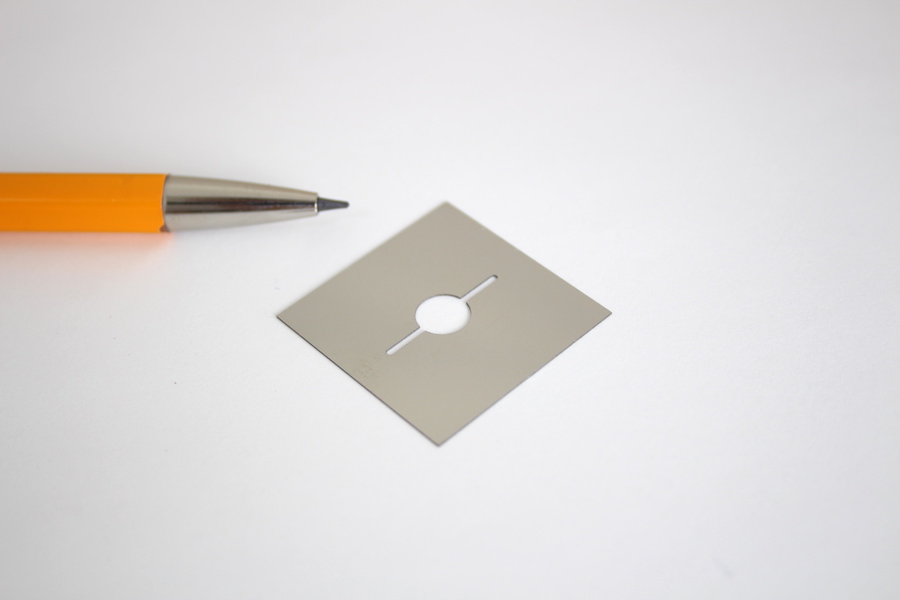

φ0.2穴加工 特注シムプレート画像
φ0.2穴加工 特注シムプレート
シムプレート製作 コストパフォーマンス画像
シムプレート製作 コストパフォーマンス

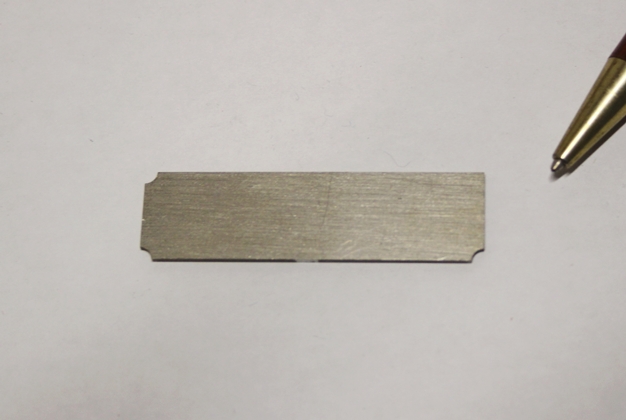

産業機器用SUS304 t0.25 シムプレート画像
産業機器用SUS304 t0.25 シムプレート

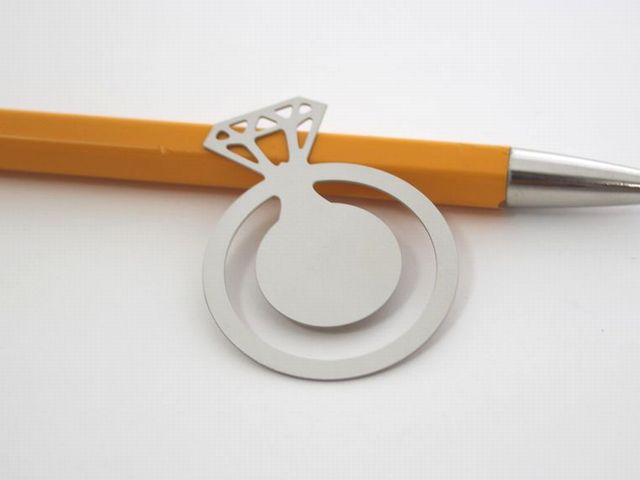

ステンレス ブックマーカーの製作画像
ステンレス ブックマーカーの製作
Dカットステンレスシムリング画像
Dカットシムリング
産業機器用 シムプレート画像
産業機器用 シムプレート
産業機器用SUS304 t0.25 シムプレート画像
産業機器用SUS304 t0.25 シムプレート
電気亜鉛メッキ鋼板のシムプレート画像
電気亜鉛メッキ鋼板のシムプレート
リン青銅 t0.1 (+0/-0.03) 高精度シムプレート画像
板厚マイナス公差のリン青銅シムプレートの製作事例です...
SUS631 シムプレート t0.3画像
SUS631の高強度シムプレート事例です。

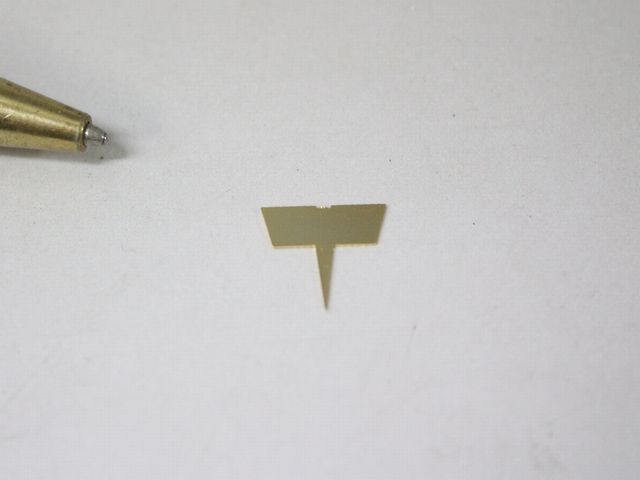

シム C5052 t0.08画像
t0.08 リン青銅箔の少量製作事例です。
産業機器用SUS304 t0.35 シムプレート画像
産業機器用SUS304 t0.35 シムプレート
工作機械用SUS304 t0.8 シムプレート画像
工作機械用SUS304 t0.8 シムプレート
実験器用 インコネルt1.0 シムプレート画像
実験器用 インコネルt1.0 シムプレート
産業機器用SUS304 t0.08 シムプレート画像
産業機器用SUS304 t0.08 シムプレート
産業機器用SUS304 t0.25 シムプレート画像
産業機器用SUS304 t0.25 シムプレート

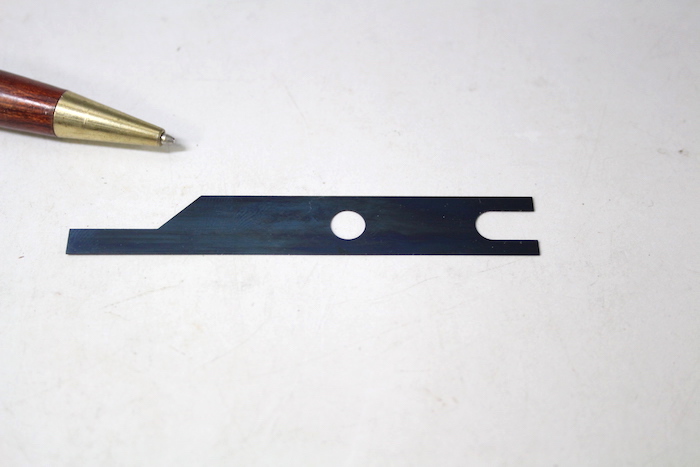

シム リボン鋼 t0.09画像
シム リボン鋼 t0.09
シム リボン鋼 t0.08画像
シム リボン鋼 t0.08
シム リボン鋼 t0.07画像
シム リボン鋼 t0.07
シム リボン鋼 t0.06画像
シム リボン鋼 t0.06
シム リボン鋼 t0.05画像
シム リボン鋼 t0.05
シム リボン鋼 t0.04画像
シム リボン鋼 t0.04
シム リボン鋼 t0.03画像
シム リボン鋼 t0.03
シム リボン鋼 t0.02 画像
シム リボン鋼 t0.02
シム C1020 t0.06画像
シム C1020 t0.06
SUS304 t0.2 半円シムプレート(シム板)画像
SUS304 t0.2 半円シムプレート(シム板)

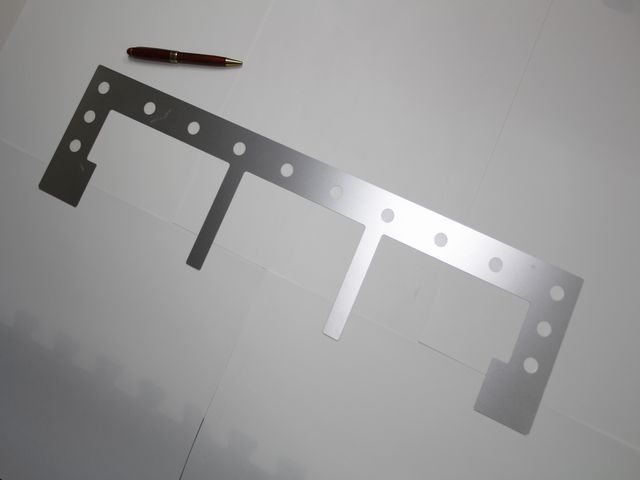

SUS304 t0.5 大型シムプレート(シム板)画像
SUS304 t0.5 大型シムプレート
シム C1020R t0.08画像
シム C1020R t0.08
SUS304 t0.1 シムプレート(シム板)画像
電装機器用SUS304 t0.1 シムプレート(シム...
焼き入れリボン鋼t0.3 シムプレート(シム板)画像
産業機器用 焼き入れリボン鋼t0.3 シムプレート(...

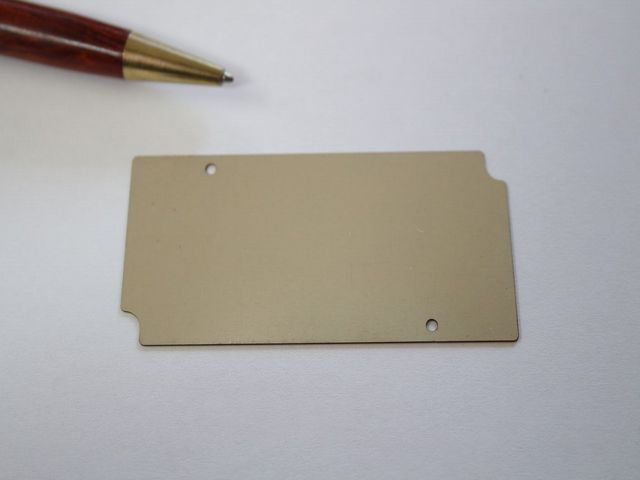

りん青銅 シムプレート画像
りん青銅 シムプレート
実験器用 インコネルt0.8 シムプレート画像
実験器用 インコネルt0.8 シムプレート

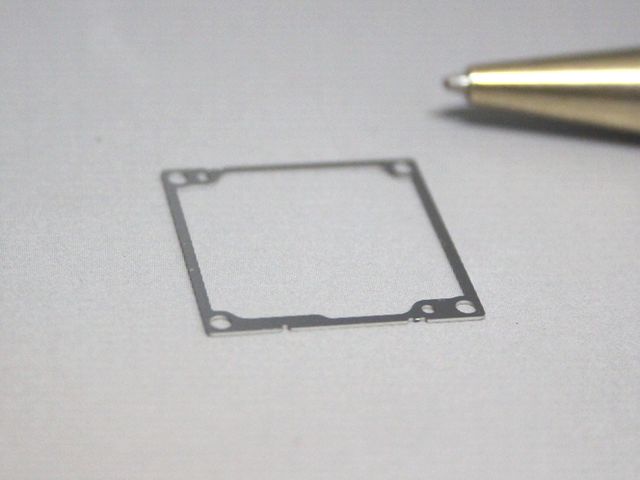

シム SUS316L t0.1画像
シム SUS316L t0.1

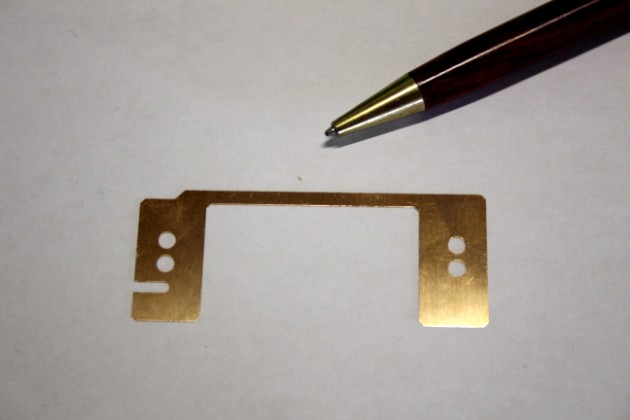

シムスペーサー C2801(真鍮)t0.1画像
シムスペーサー C2801(真鍮)t0.1

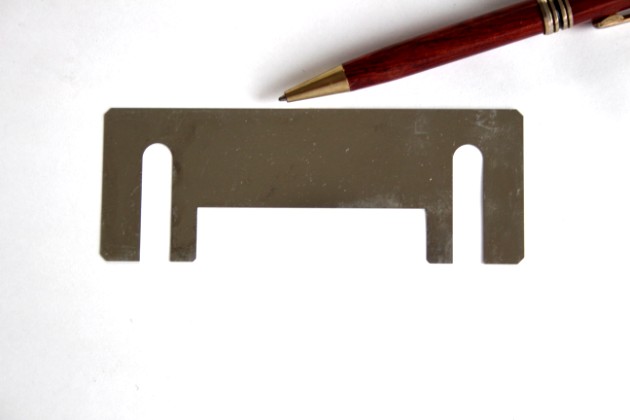

ベース用スペーサー 特注製作画像
ベース用スペーサー 特注製作

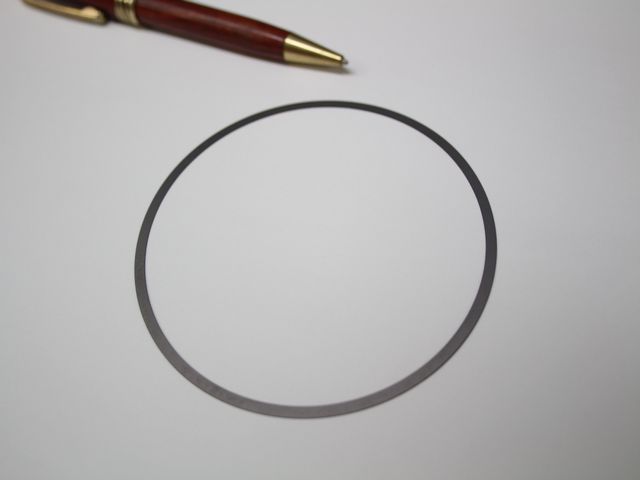

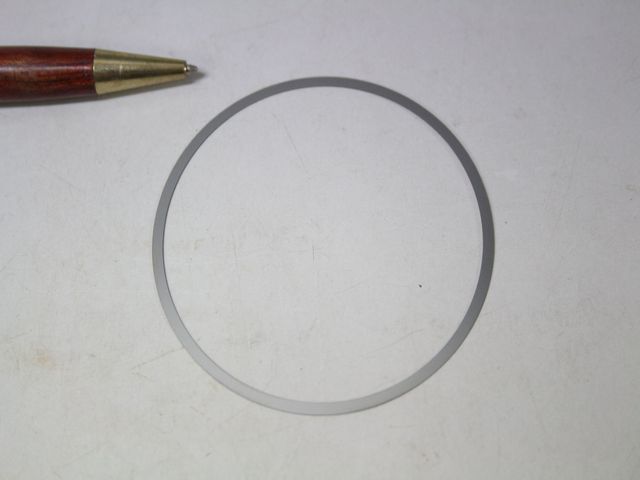

SUS304 φ110×φ100 シムリング画像
