「ライナー」

ライナーとは、工業製品としては、産業機器・装置、モーターベース、金型、ベアリング調整等の組立て時に生じる、各部分の寸法誤差を調整するために、各種部品の間に、設置されるプレートの名称です。ライナー、ライナープレート、シム板、シムプレート、シムスペーサー、スペーサーとも呼ばれていますが、板厚の厚めなモノをライナー、ライナープレート、薄い板厚のモノをシム板、シムプレート称されるケースが多いですが、使用目的に対しての役割は同じです。ここでは、ライナーとしてご紹介します。

ライナーの役割

金型、産業機器等の組み立て時に生じる部品間の寸法誤差の微調整や、モーターの取付に生じる軸ズレの微調整などに使用されますが、ベアリングに負荷を与えてしまいますので、軸ズレの微調整に使用されています。ライナーは、同一形状板厚違いを準備することで、枚数によって微調整が可能です。

ライナーに使用される材質

素材は、ステンレスを主流に、焼入れリボン鋼などが使用されていて、導電性が必要な箇所には、
銅、リン青銅、ベリリュウム銅、真鍮等が使用されています。

ライナーの種類とさまざまな形状

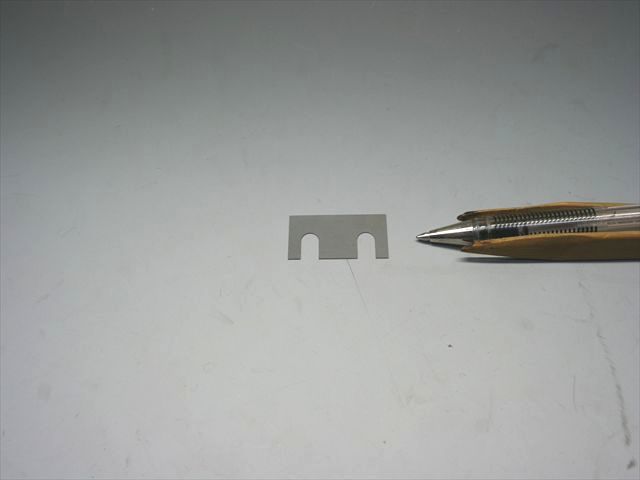

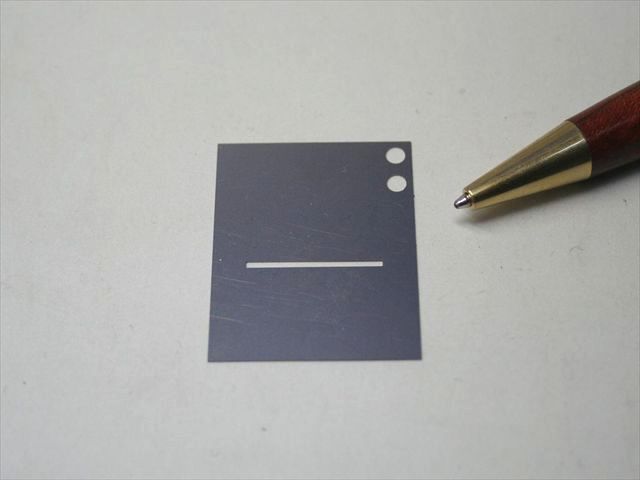

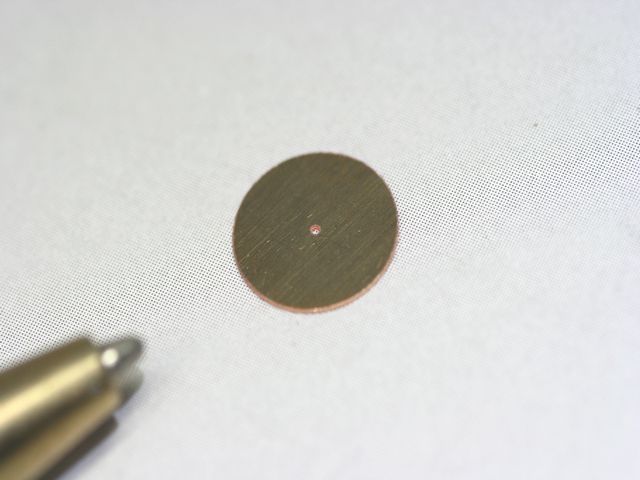

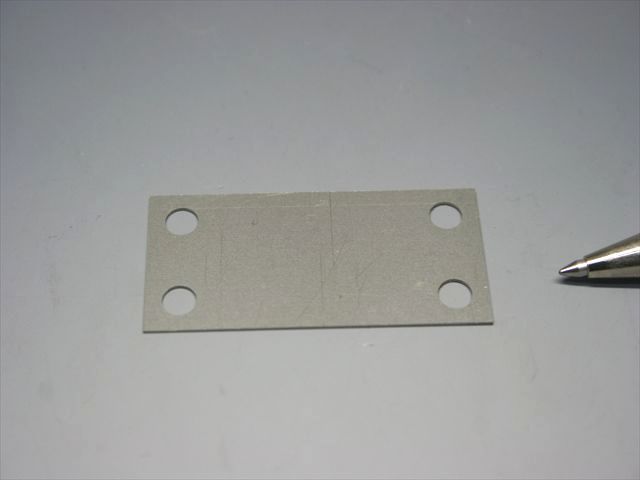

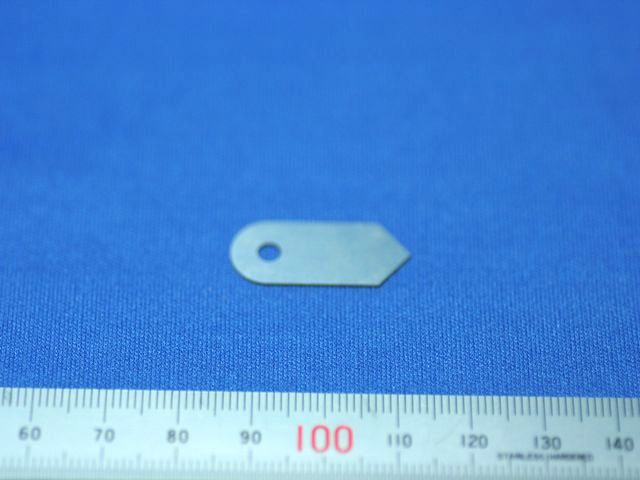

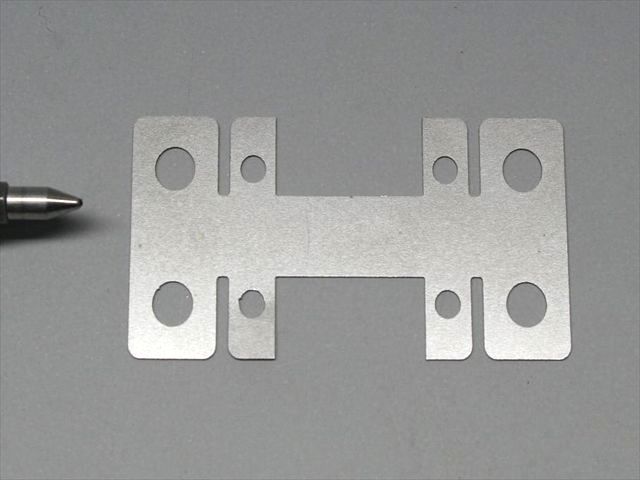

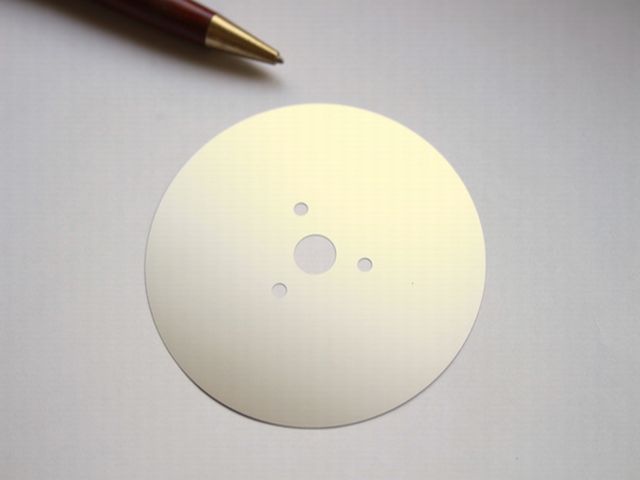

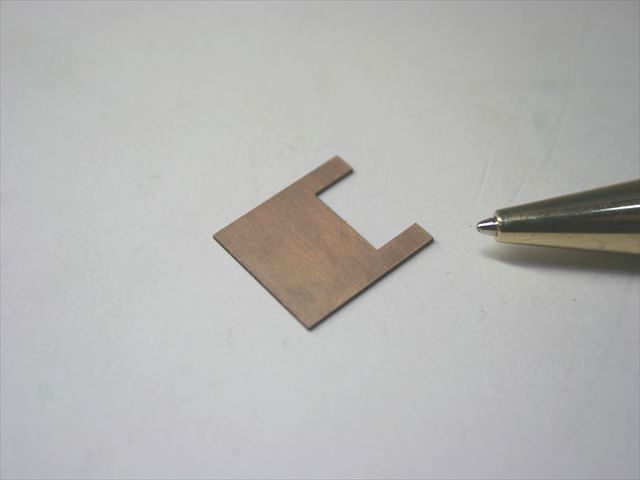

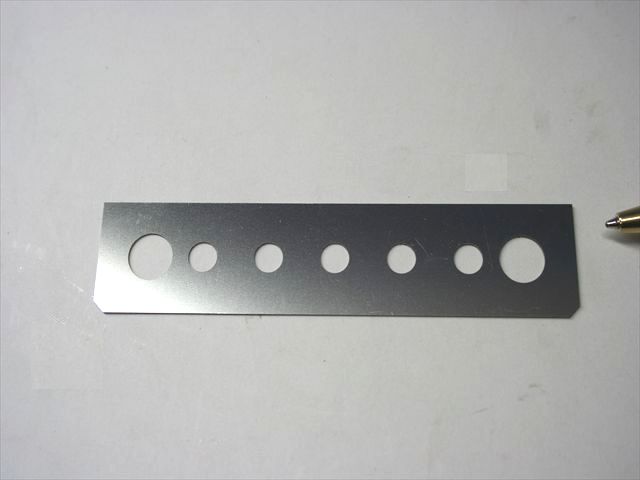

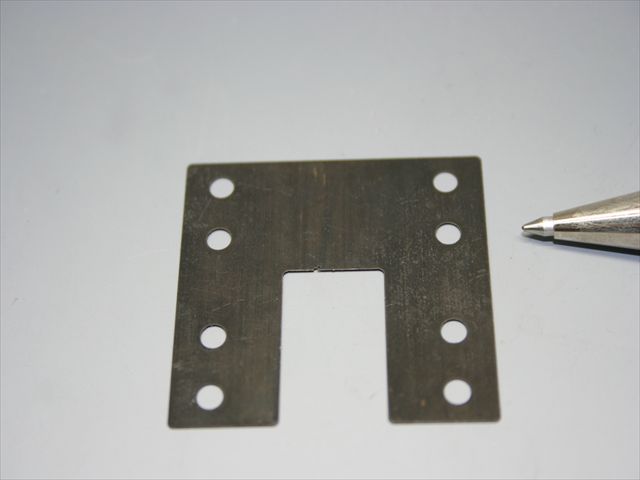

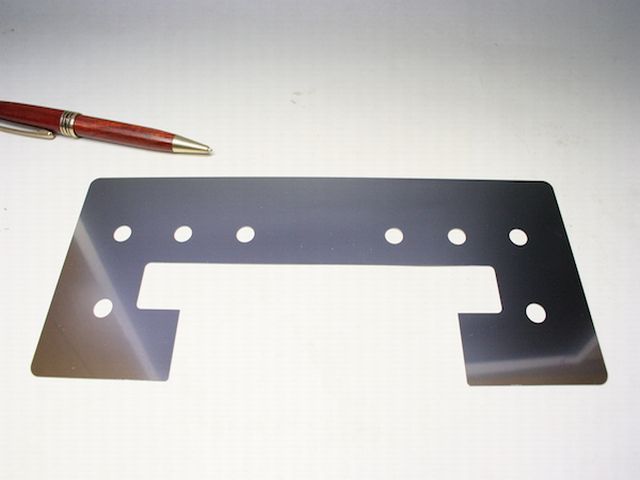

１）ライナーの製作事例

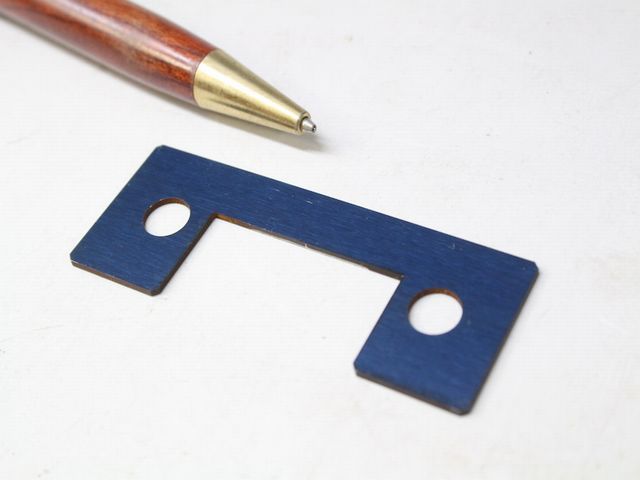

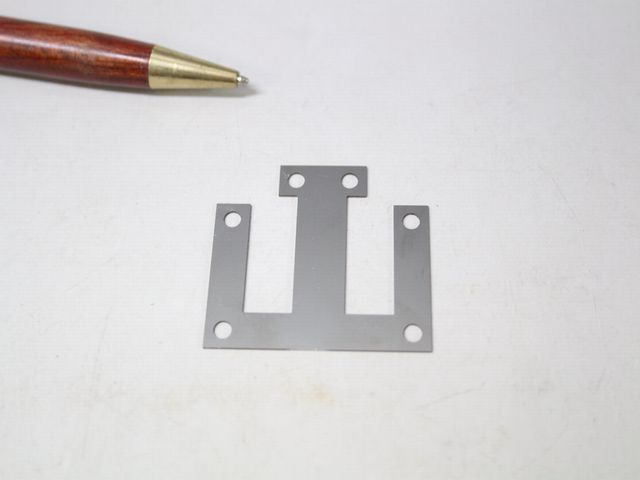

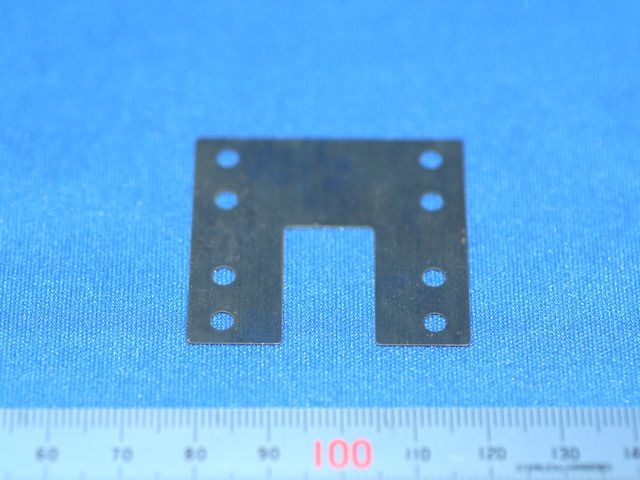

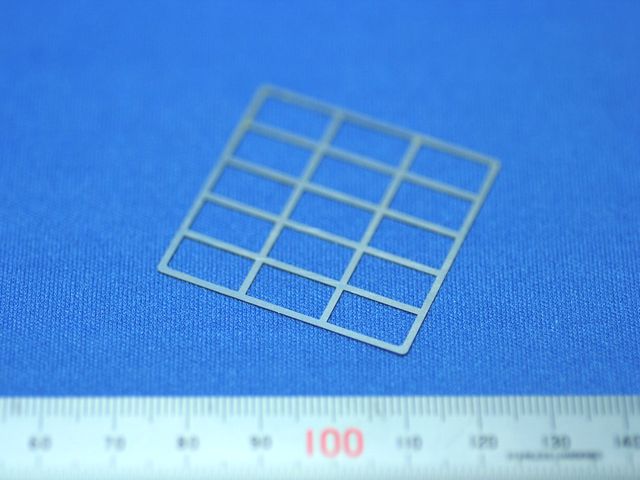

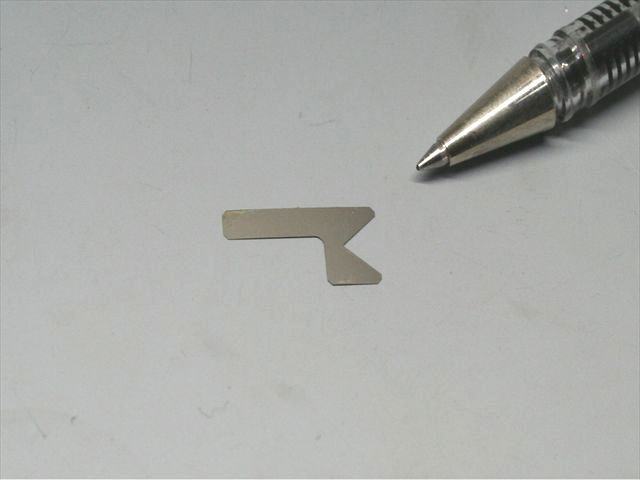

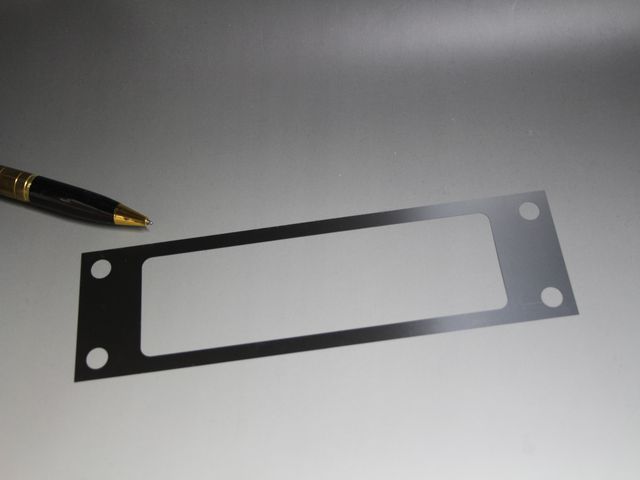

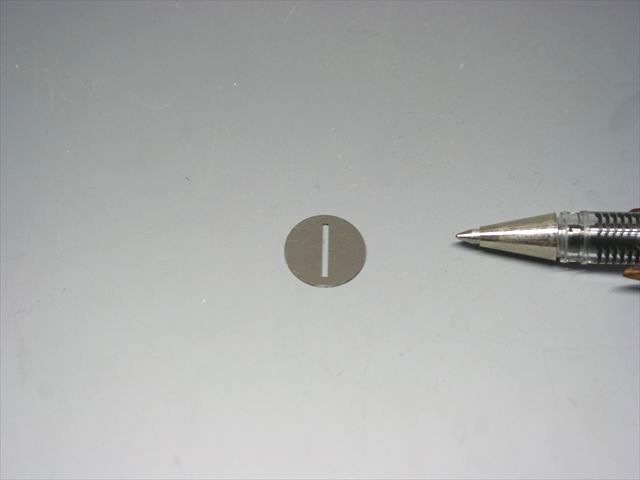

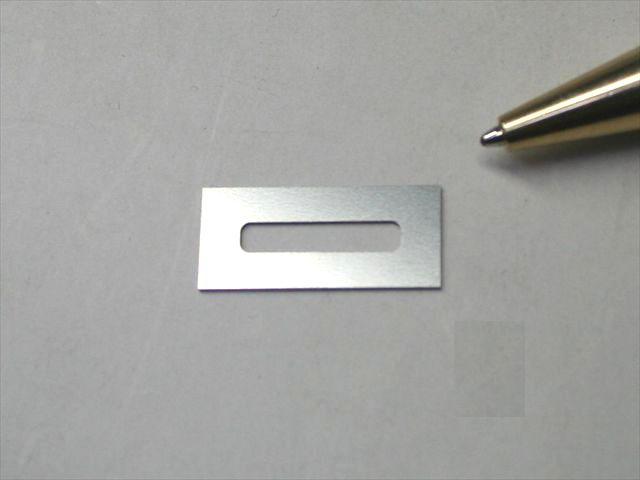

SUS304　CSP　 t0.1　産業機器用ライナー 中央部の長穴の寸法公差±0.03精度で、 加工歪を極限に抑えて製作を行なっています。	SUS304　CSP　ｔ0.6　産業機器用ライナー 材料両面に凸凹加工を行っていますが、 加工部のバリは、手触り・肉眼でほぼゼロで処理を行っています。

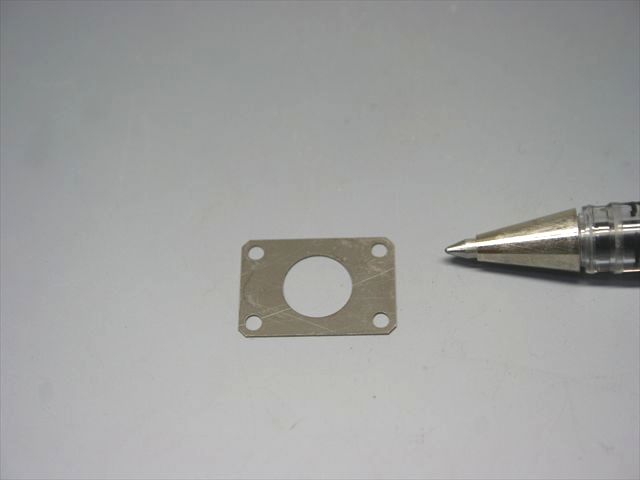

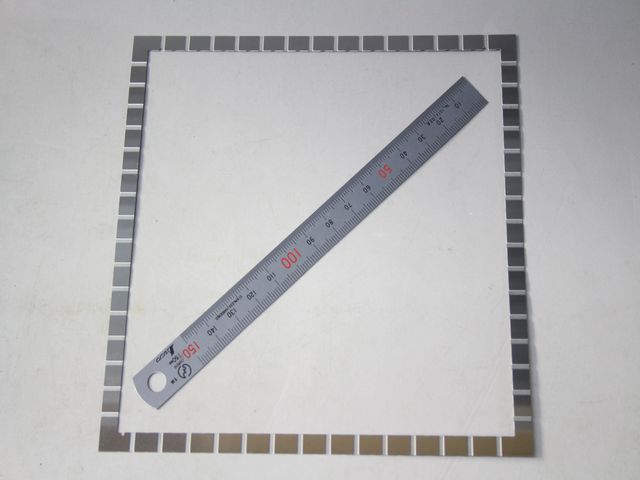

SUS304　CSP　ｔ0.2　産業機器用ライナー	SUS304　CSP　ｔ0.2　産業機器用ライナー

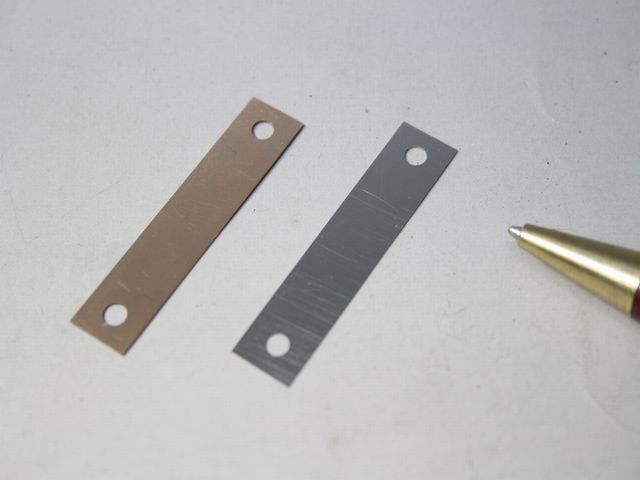

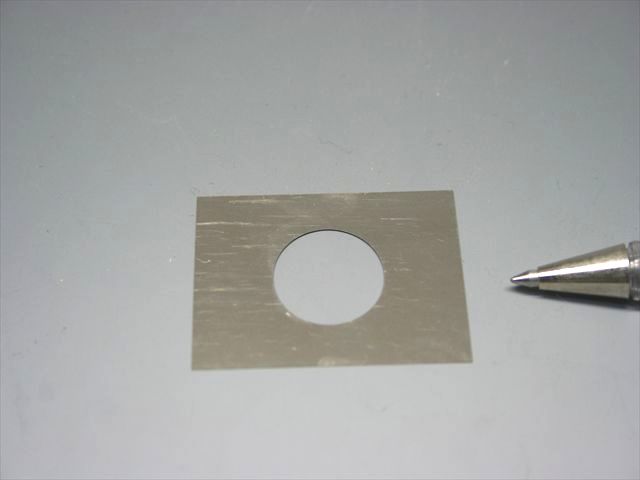

SUS304　CSP　ｔ0.2、　C5210　ｔ0.2 同一形状での異取材	SUS304　CSP　ｔ0.15 産業機器用ライナー

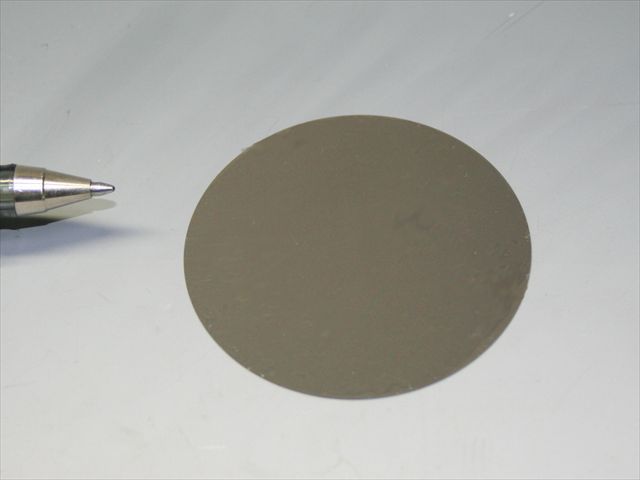

SUS304　CSP　ｔ0.05　工作機械用ライナー	SUS304　CSP　 t0.5　産業機器用ライナー

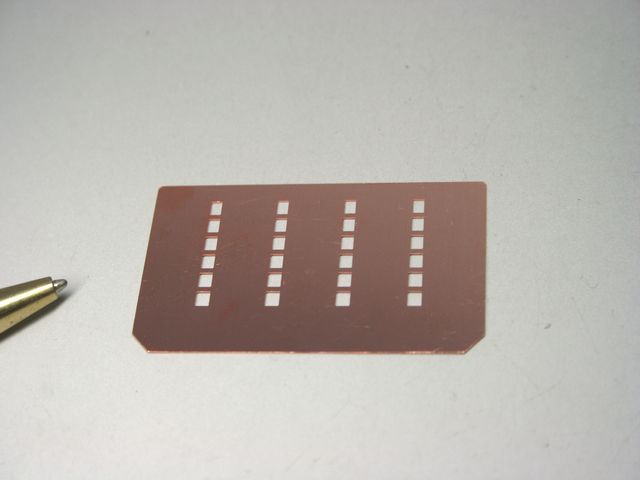

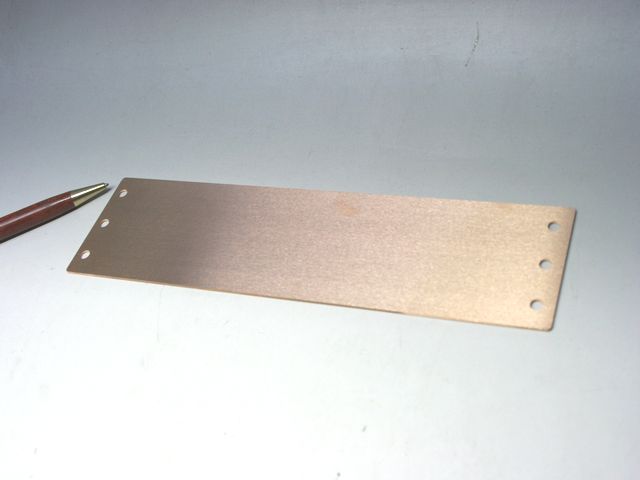

SUS304　CSP　ｔ0.3　産業機器用ライナー	C1020（無酸素銅）ｔ0.2　産業機器用ライナー

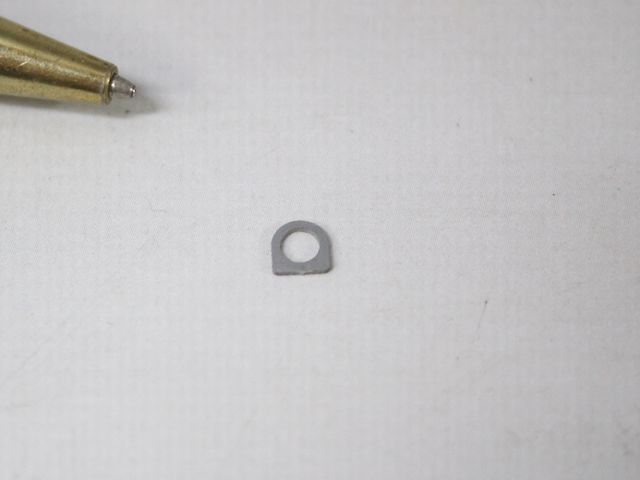

SUS316L ｔ0.4 　産業機器用ライナー	C5210（りん青銅）　 t0.3　産業機器用ライナー
SUS304　CSP　ｔ0.5　産業機器用ライナー	SUS304　CSP　ｔ0.5　産業機器用ライナー

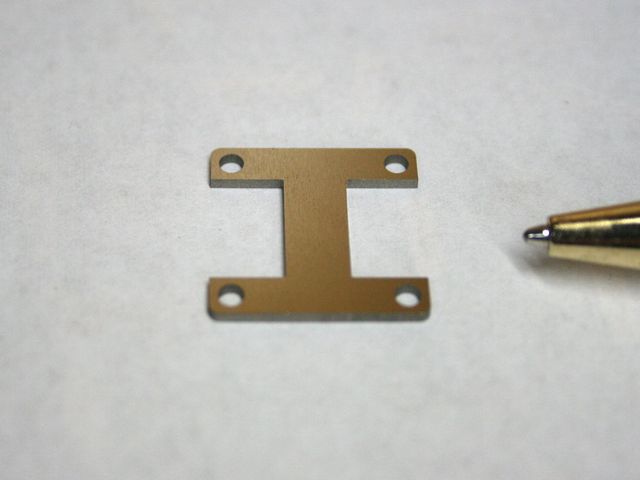

SUS304　CSP　ｔ0.2　携帯電話用ライナー	C1720（ベリリューム銅）　ｔ1.2　実験機用ライナー
焼き入れリボン鋼 t1.0　産業機器用ライナー	SUS304　CSP　ｔ0.1　産業機器用ライナー
SUS304　CSP　ｔ0.1　産業機器用ライナー	Ｃ5210（りん青銅） t0.2　産業機器用ライナー

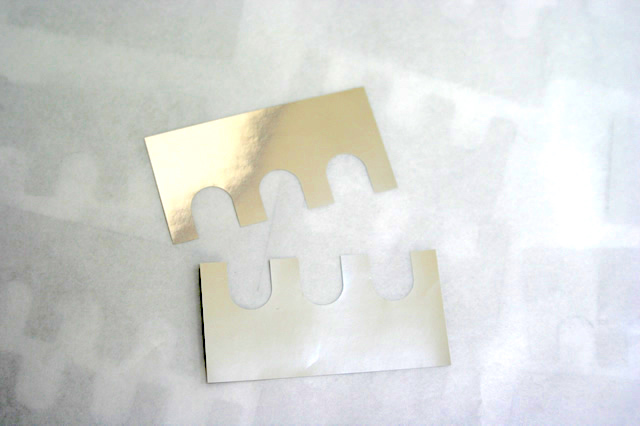

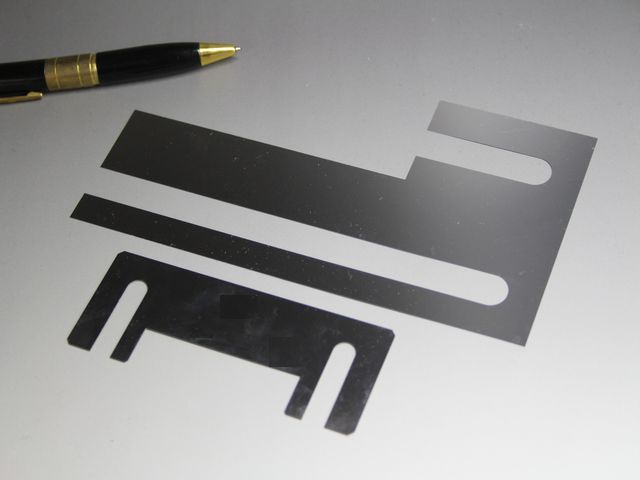

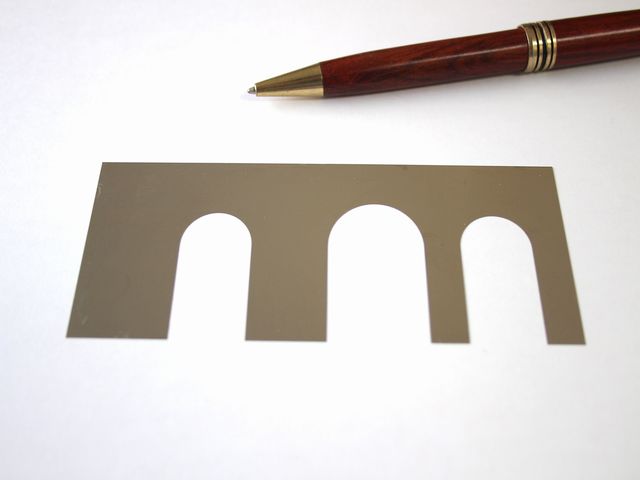

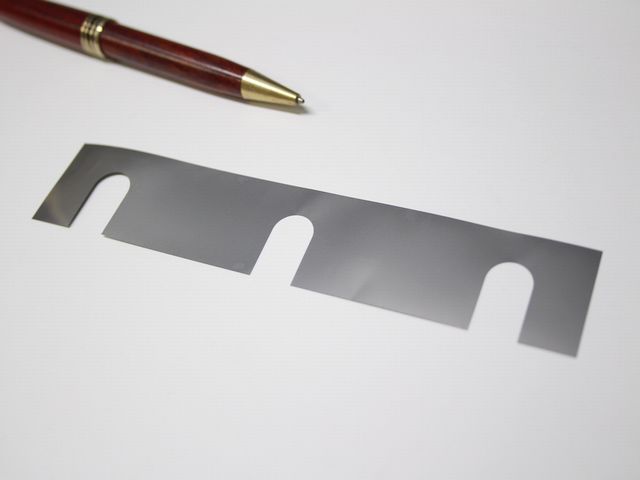

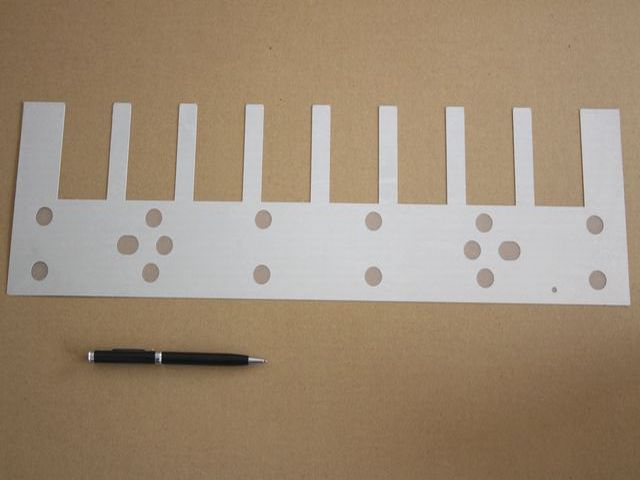

２）モーターベース用ライナーの製作事例

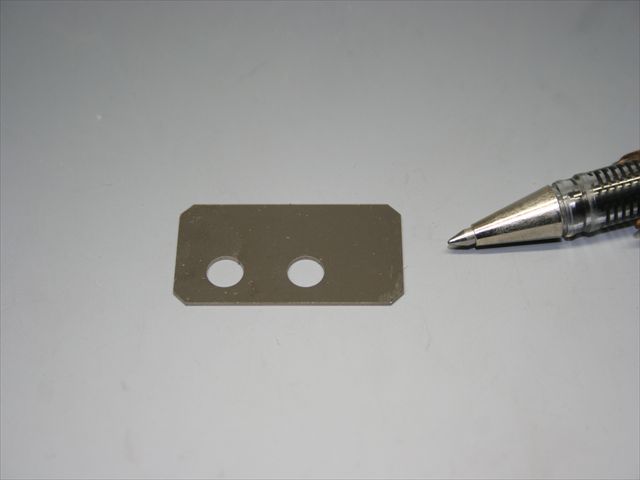

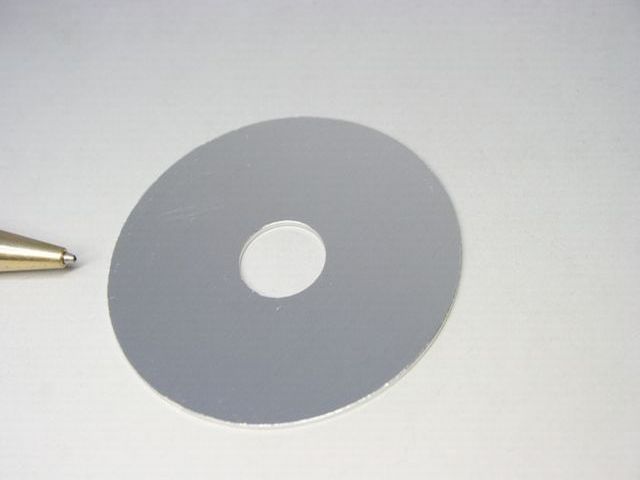

SUS304　CSP　ｔ0.2　ベース用ライナー	Ａ5052（アルミ合金）　ｔ0.3　ベース用ライナー
SUS304　CSP　H　 t0.3　ベース用ライナー	SUS304　CSP　H　 t0.01　ベース用ライナー
SUS304　CSP　ｔ0.4　ベース用ライナー	SUS304　CSP　 t0.3　ベース用ライナー
焼き入れリボン鋼　ｔ0.2	SUS304　CSP　ｔ0.3　ベース用ライナー
SUS316L 　t0.03　ベース用ライナー	焼き入れリボン鋼　ｔ0.2
SUS316Ｌ　ｔ0.02　ベース用ライナー	SUS304　CSP　ｔ0.12　ベース用ライナー

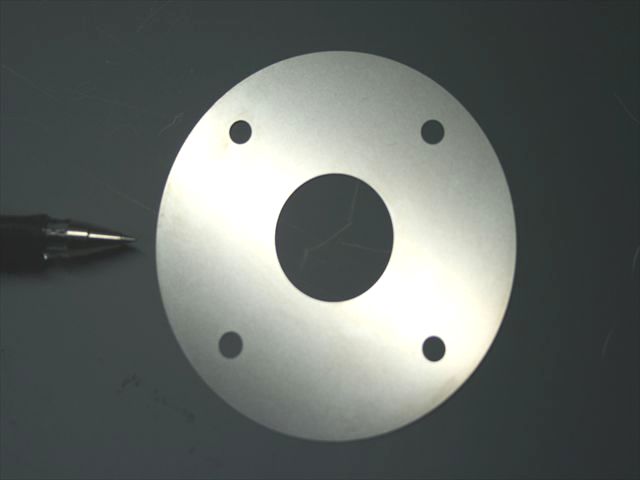

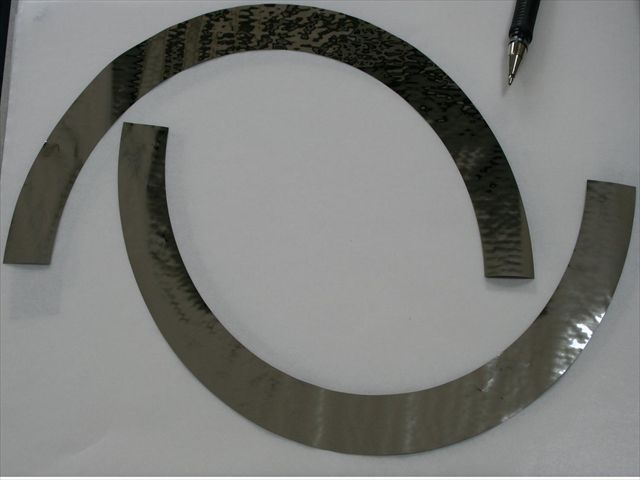

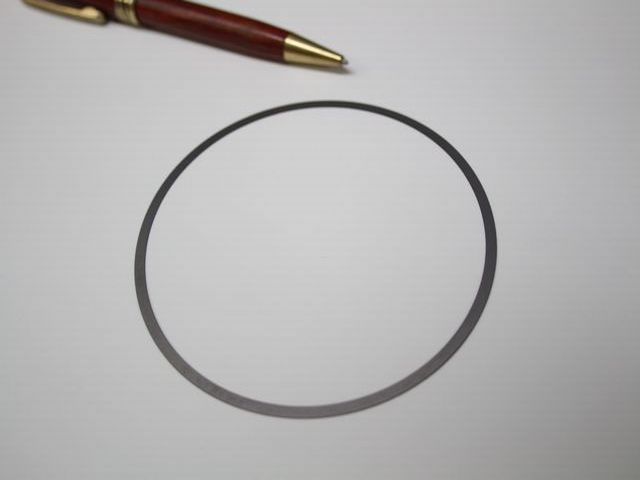

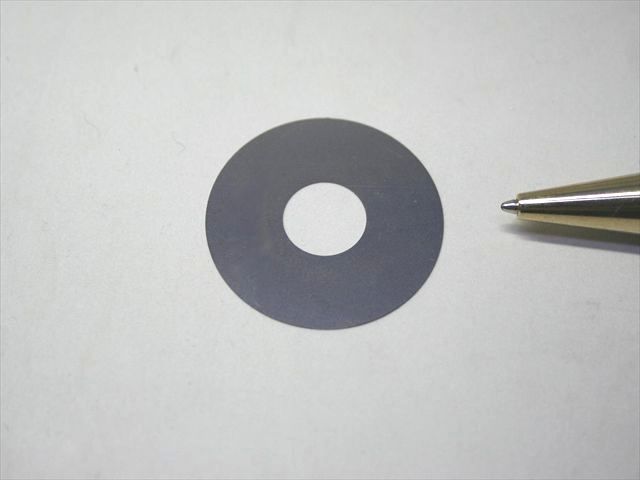

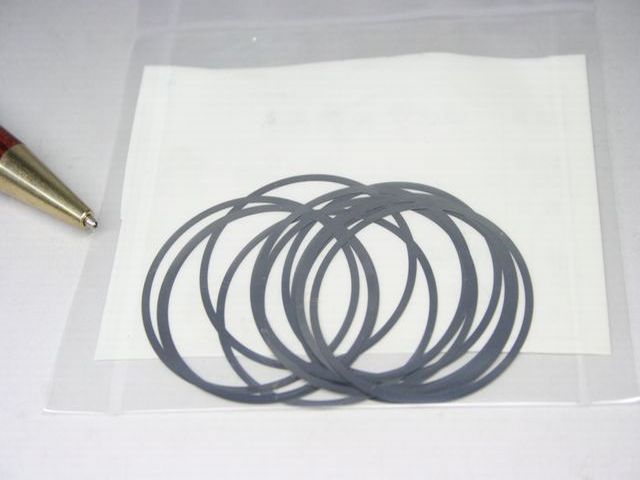

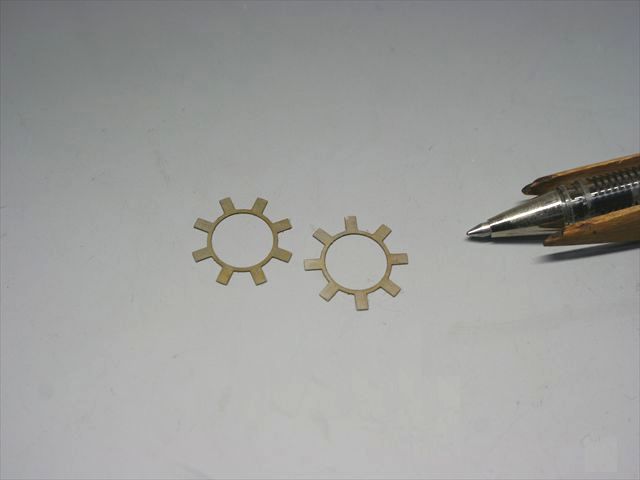

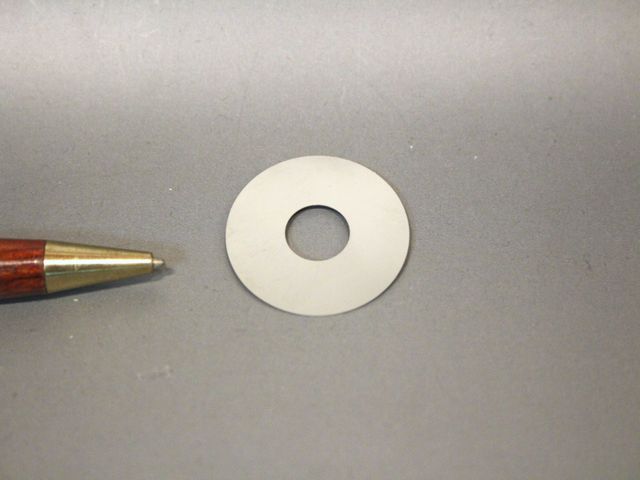

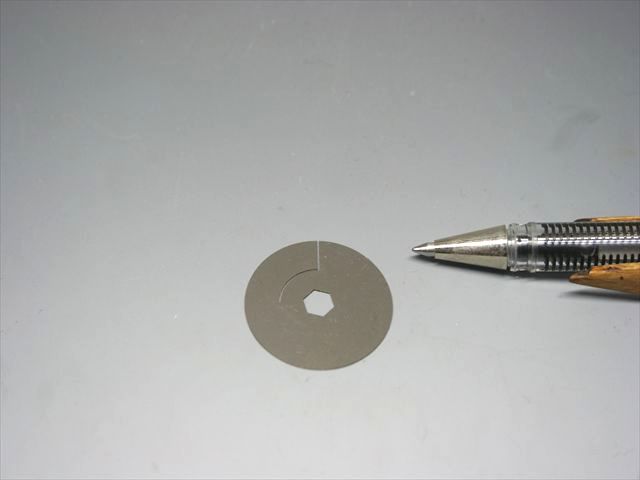

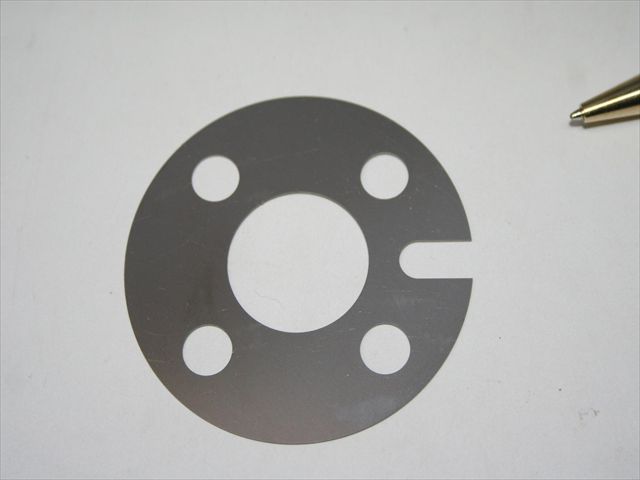

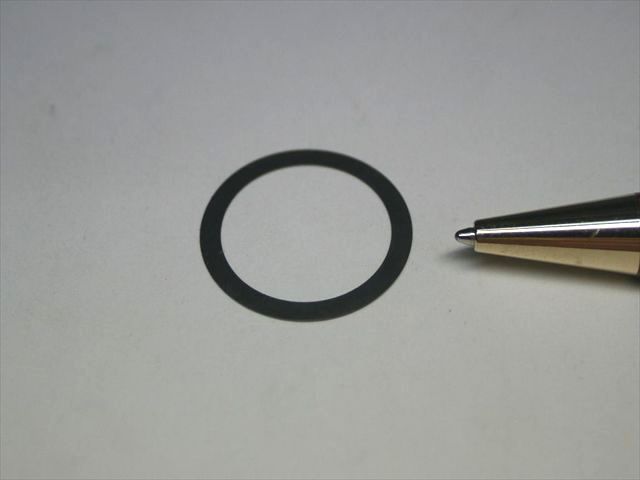

３）ライナーリングの製作事例

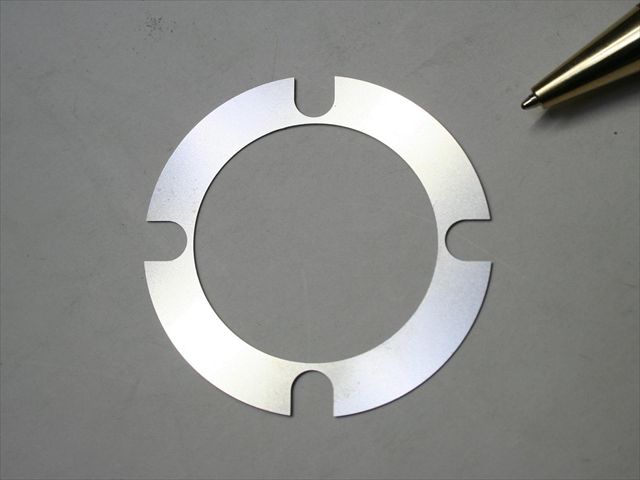

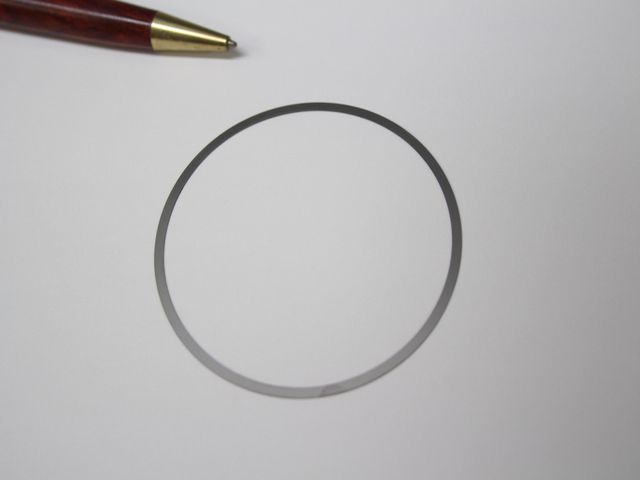

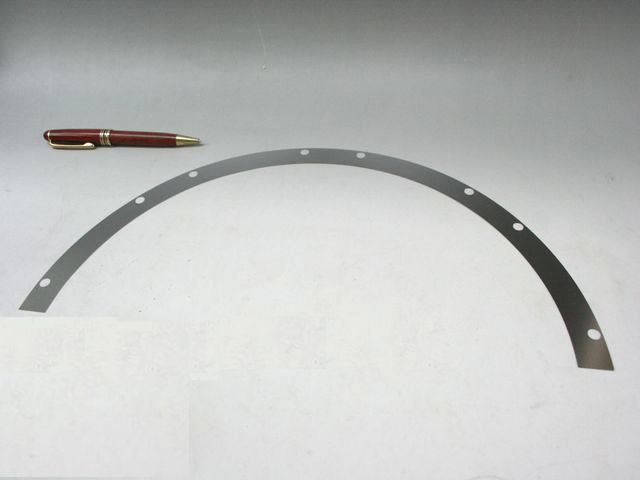

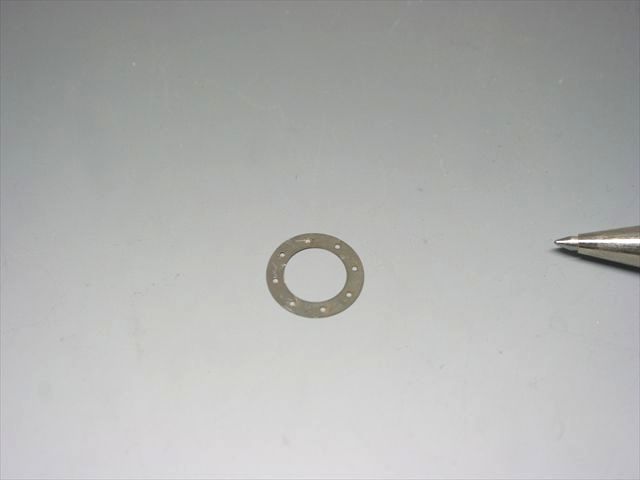

SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
ＳＫ　ｔ0.1　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
Ｃ2801（真鍮）　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	Ｃ5210　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング
SUS304　CSP　ｔ0.3　産業機器用ライナーリング	SUS304　CSP　ｔ0.3　産業機器用ライナーリング

「こだま」の技術情報

対応板厚：ｔ0.005～、同一形状/板厚違いのバリエーションにも対応します。

お問合せ方法

お問合せフォームから、図面もしくはラフスケッチで詳細ご記入の上、製作数をご連絡いただければ、
お見積りいたします。

１）ライナー製作、1枚からの対応

「こだま」では、さまざまな形状のライナーにおける、要求精度、製作数（1枚から少ロット、量産）、材質において、条件に適した外形カット（トリミング）加工方法を選択し、品質向上をご提供しています。

２）同一形状、板厚違いのシムプレート製作

豊富な材料在庫、重ね切りの製作方法で、同一形状・板厚違いのシムプレートの製作が行えます。

３）高精度対応

ライナーｔ0.005～（ＳＵＳ304仕様）の箔加工から、ライナーｔ5.0を±0.02の高精度品からラフな寸法対応（安価）まで、ご要望に合わせた対応を行っております。
※形状・サイズによっても異なりますので、詳しくはお問い合わせ下さい。

４）高精度加工が作り出す、微細ライナー製作

外側のライナーリングは、φ1.0×φ0.6、内側の円形シムは、φ0.4の極小のライナーリングの製作事例です。

５）糸面取り不要

極薄のライナーにも対応できる、高精度なカット技術ですので、バリやカエリはほぼ無く、ほとんどの場面で糸面取り不要で使用頂けます。

６）ライナーへの刻印、ｔ0.01から

ライナーの板厚等の刻印が、ｔ0.01から可能です。

製作対応サイズ 最大：2,000×1,000ｍｍ 最小：Φ0.4 ※材質・板厚によって変わります。

対応枚数：１枚～数千枚 製作枚数は１枚からのオーダー製作が可能ですが、加工負が１枚に対し計算されますので 枚数の多い方が、１枚当たりの価格は下がります。

７）取扱材料

SUS304を始めとする一般的な鋼板から、あまり市場には出回っていないニッチな材料まで幅広く取り扱っております。材料販売も行なっておりますので、他社には無くてもとりあえず聞いてみてください！幅広い材料ネットワークで豊富な材質にご対応します。

▼ステンレス

SUSバネ材の標準板厚
材質	SUS301・SUS304・SUS316・SUS430・SUS631
板厚　mm	0.005、0.01〜0.20（0.01刻み）、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50

※材種によっては無い場合があります。

▼冷間圧延鋼帯

磨き焼き入れリボン鋼の標準板厚
材質	ばね用冷間圧延鋼帯（SK材）を焼き入れしたもの
板厚mm	0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0

※材種によっては無い場合があります。

▼銅・銅合金・銅合金板バネ標準板厚表

ベリリウム銅，リン青銅、及び洋白の標準板厚
材質	C1720、C1700、C7701，C7521，C5210，C5191
板厚　mm	0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

※材種によっては無い場合があります。

真鍮
材質	C2680・C2801
板厚　mm	0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

※材種によっては無い場合があります。

タフピッチ銅
材質	C1100
板厚　mm	0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

無酸素銅
材質	C1020
板厚mm	0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0

８）板厚精度

通常JIS規格では、下記のような板厚寸法公差になっていますが、ライナーなど板厚公差が重要になる製品も製作可能です。薄板（±ミクロン単位）はもちろん、t3.0などの厚物も±0.03の高精度板厚ライナーをご提供しております。
t0.2までは0.01mm単位で取り揃えております。

▼JIS G 4313　バネ用ステンレス鋼帯の板厚寸法公差表

SUSバネ材板厚公差（JIS　G　4313の厚さの許容差）単位mm
SUS301-CSP・SUS304-CSP・SUS631-CSP・SUS631J1-CSP
板厚　mm	材料幅（250以上600未満）
0.10以上　0.16未満	±0.020
0.16以上　0.25未満	±0.030
0.25以上　0.40未満	±0.035
0.40以上　0.60未満	±0.040
0.60以上　0.80未満	±0.045
0.80以上　1.00未満	±0.050
1.00以上　1.25未満	±0.050
1.25以上　1.60以下	±0.060

９）その他、取扱い材料

鉄系	SPCC（鉄）、ブリキ(スズ鍍金鋼材)
パーマロイ材	42アロイ、50アロイ、インコネル、インバー
銅系
	C7521(洋白板二種)、C7701（バネ用洋白板）
その他	チタン、チタンバネ、モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の

主流材質の性質を記載していますので参考にしてください。
