薄板・微細・精密金属加工のこだま製作所の「板バネ(板ばね)」事例紹介です。

「板バネ(板ばね)」事例紹介

板バネは、材質のバネ性を利用して押さえる・挟むなど単純な機能ですが、製作には押える力や耐久性の検証が課題となります。こだま製作所では、金型レス・簡易金型製作で板バネを製作することにより、試作品から対応し開発段階からお手伝いしております。

板バネの種類

基本的には、押さえる・挟む板バネが多いですが、導電性を加えてスイッチとして使用されます。こだま製作所では、主に指先サイズ〜手の先サイズくらいをメインに製作しています。

押さえる板バネ

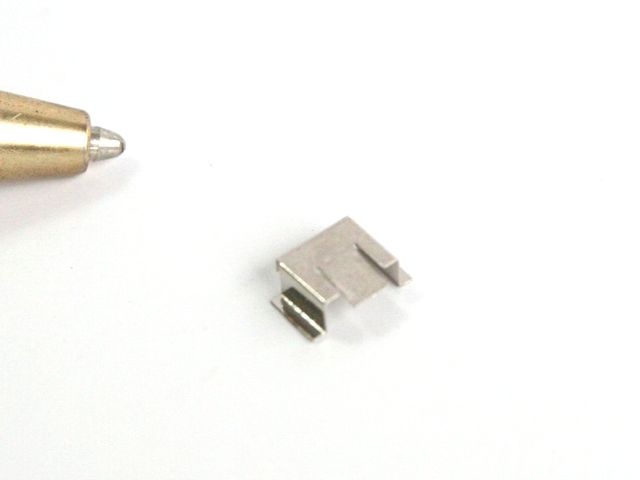

精密板金  板バネ製作画像
精密板金 板バネ製作
ステンレス製 押え板バネ(板厚0.8)画像
ステンレス板バネの金型レス加工事例です。

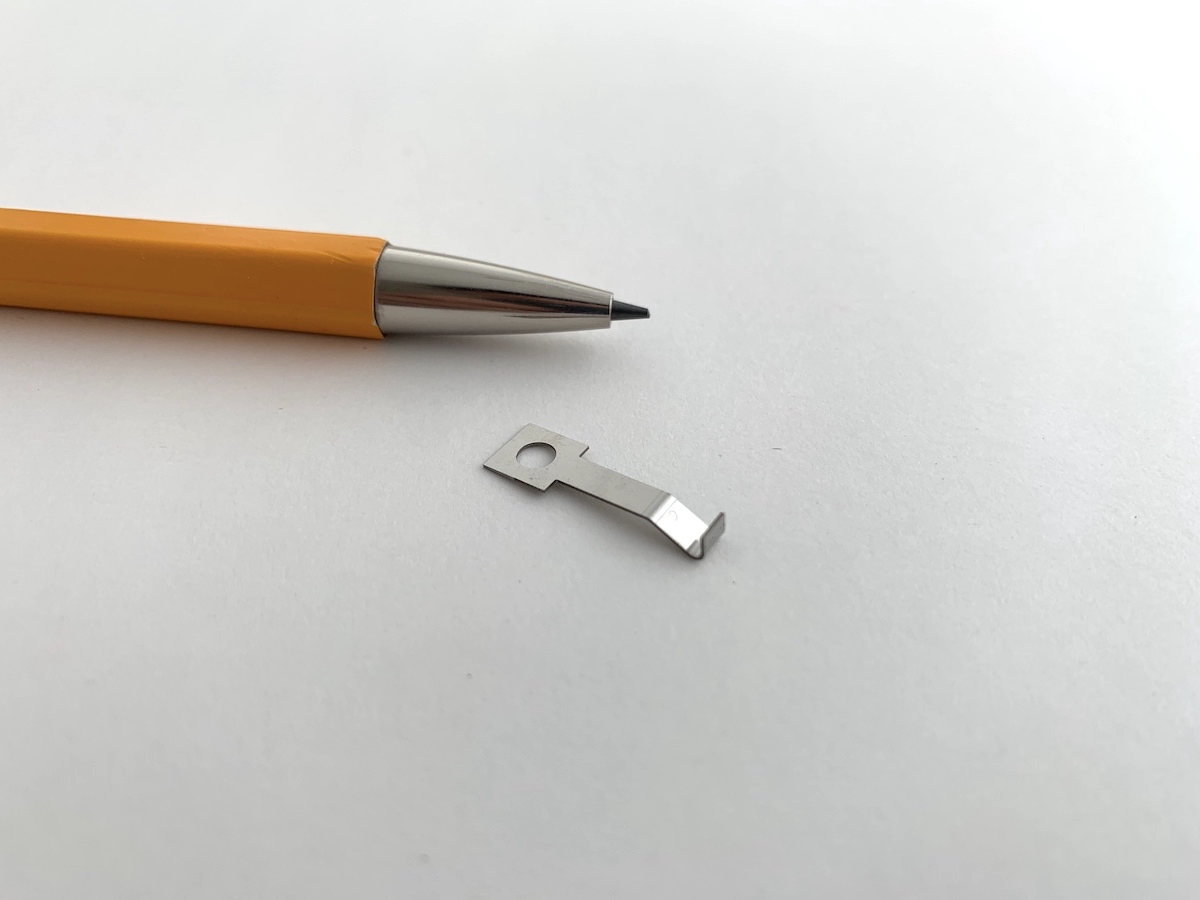

ステンレス板バネ 少量製作画像
試作・少量製作に特化した曲げ加工で試作に掛かる初期費...

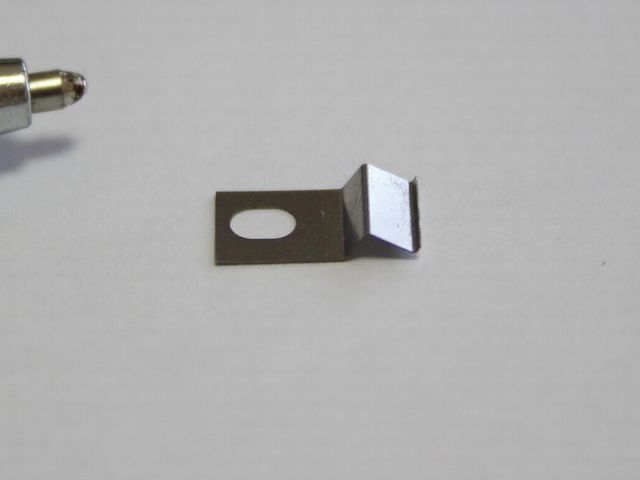

板バネの精密板金試作画像
板バネ精密板金

挟む板バネ

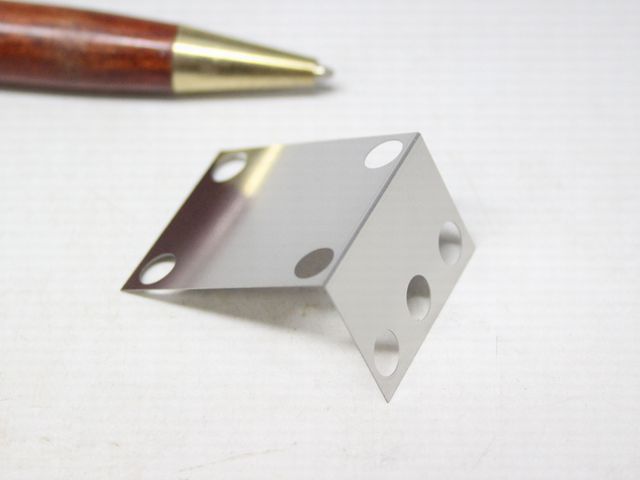

板バネ (SUS304 H t=0.2)画像
板バネ (SUS304 H t=0.2)
ステンレスクリップ(温度計固定クリップ)画像
ステンレスクリップ(温度計固定クリップ)
ステンレス クリップ+板バネ 複合板バネ画像
板バネのスポット溶接
器具取り付け用板バネ画像
器具取り付け用板バネ

導電性のある板バネ

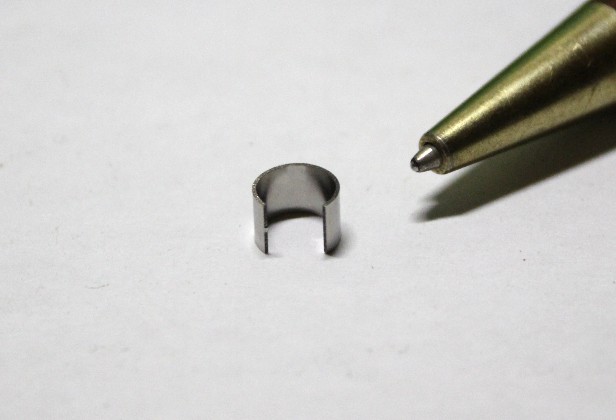

微細な筒型の電気接点製作画像
筒形状+曲げ加工の微細電気接点 Φ6ほどのカール曲げ...
精密接点・端子の試作品製作画像
精密接点・端子の試作品製作
異種金属の接点部品 少量製作画像
接点製作1個から
ベリリウム銅x真鍮 接点端子製作画像
ベリリウムと真鍮の異種金属の接点製作を行いました。

板バネの材質について

板バネの材質には、大きく分けると炭素鋼、ステンレス、銅の3種類が最も使用されます。3種類の中でよく使用される材料についてご紹介します。

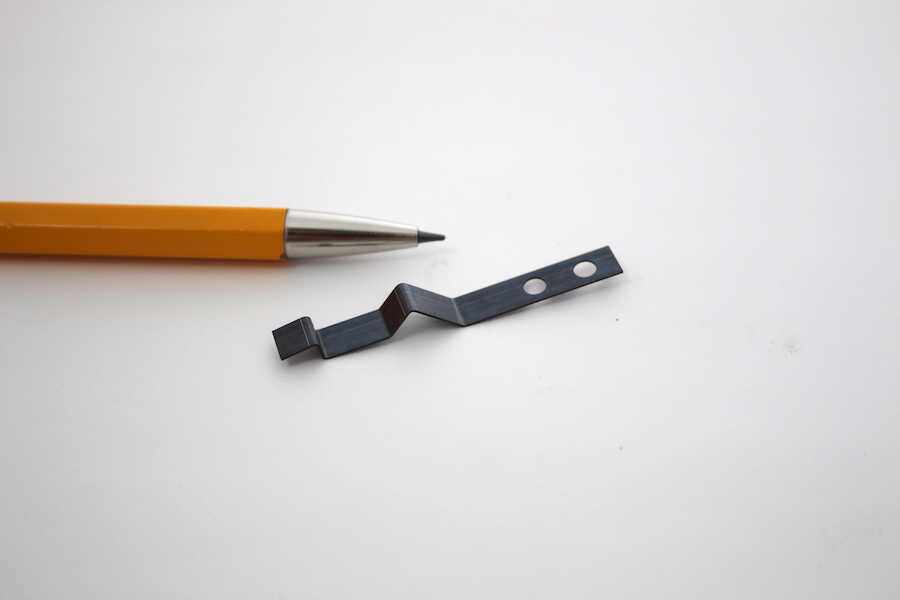

板バネ用の炭素鋼

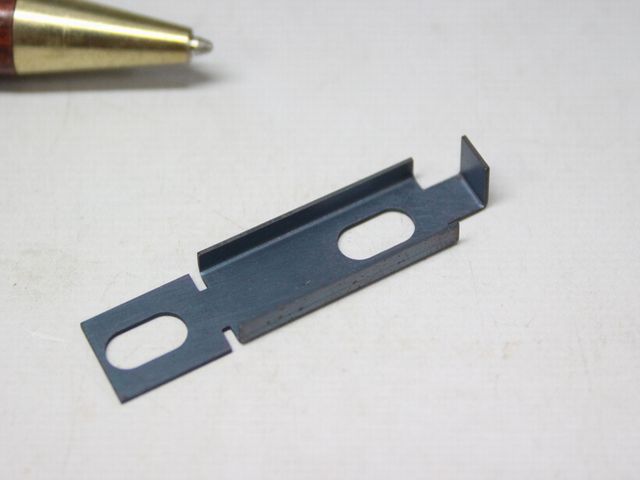

基本的に炭素鋼は形状カット、曲げ加工後に熱処理を行い硬化させます。そのため、加工性、強度、材料費のバランスが取れた材料と言えます。但し、熱処理を行うため熱処理後の変形がどうしても入るため、精度の必要な板バネに関してはあまり使用されません。

また、炭素鋼でも材料の製作の時点で熱処理された焼き入れリボン鋼という材料があります。リボン鋼であれば、低温焼き鈍しをしない場合は精度が出せるようになります。ただ、リボン鋼のデメリットとしては、硬度の高い材料ですので必ず曲げRが必要となります。

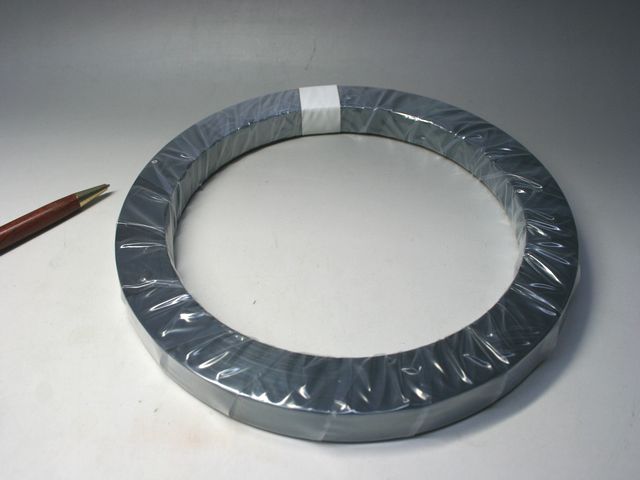

磨き特殊帯鋼 焼き鈍し材の標準板厚
材質 ばね用冷間圧延鋼帯(SK材)を焼き鈍ししたもの
板厚mm 0.30、0.40、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、1.75、1.80、1.90、2.00、2.20、2.30、2.50、2.60、2.80、3.00
磨き焼き入れリボン鋼の標準板厚
材質 ばね用冷間圧延鋼帯(SK材)を焼き入れしたもの
板厚mm 0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0

詳しくは、豊富な薄板金属の在庫をご覧ください。

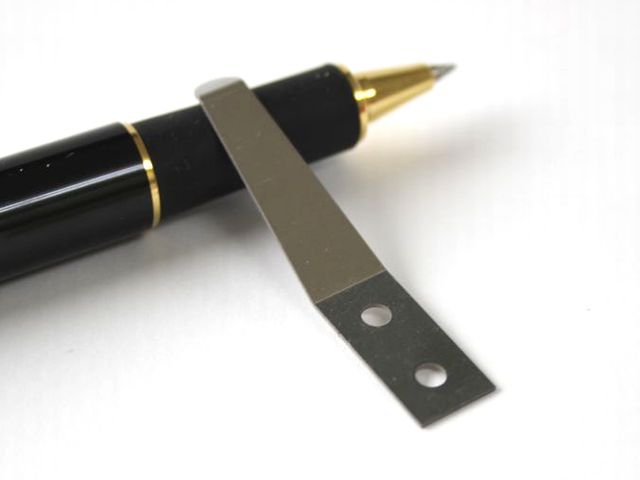

板バネ用ステンレス

炭素鋼と並んで、よく使用されている材料としてステンレスがあります。ステンレスは炭素鋼と違い、耐食性に優れているため油が使用できない場所や、食品加工機や医療機器など衛生的な理由から使用できな部位に使用されることが多いです。

使用用途によっては、低温焼き鈍しを行い応力取りが必要になるのですが、殆どの場合なしでも使用は出来ます。

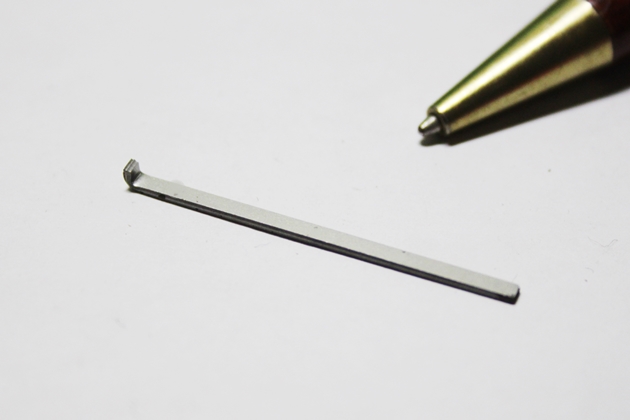

SUSバネ材の標準板厚(JIS G 4313)
材質 SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm 0.10、0.12、0.15、0.20、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50

板バネ用の銅合金

板バネ用の銅合金は、主にスイッチなどのバネ性が必要な接点として使用されます。よく使用されるのは、リン青銅で、リン青銅ではバネ性が足りない場合はベリリウム銅が使用されます。

バネ用ベリリウム銅,リン青銅、及び洋白の標準板厚
材質 C1720、C1700、C7701,C7521,C5210,C5191
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0
