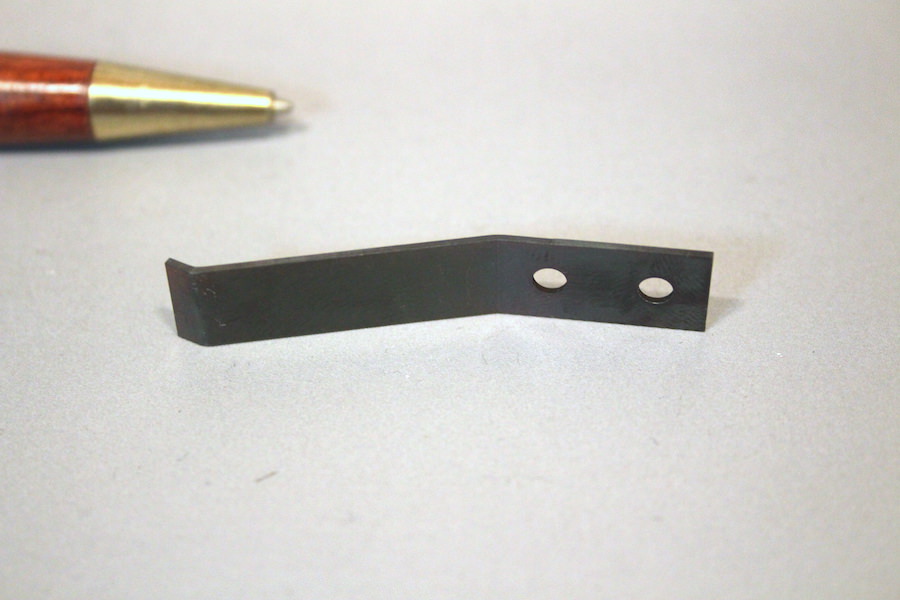

板厚0.8 バネ鋼 板バネ
材質 SK5-A t0.8 + 熱処理
ご依頼数量 50個

SK材の板バネ製作を行いました。SK材とは炭素鋼具鋼で、昔はSUP材というバネ用炭素鋼が薄板でもあったようですが、今では薄板は流通していないので代替え材料としてSK材で製作することがほとんどです。リボン鋼という熱処理された材料がありますが、硬度が高すぎるため加工の際に曲げRが必要になるため、今回は焼きなましされた材料から加工し、熱処理を行いました。極力、熱処理による歪みを抑えるようにはしておりますが、やはりゼロではないので、アバウトな形状になります。

特殊なステンレス板バネにも、柔軟な金型レス加工

弊社の既存金型により、様々な加工を金型レスで行うことができるので、初期費用を抑えた加工が可能です。独自の金型技術によって、熱処理材などの加工も金型レスで成形が可能です。また、金型レスでは加工できない、細かい加工や複雑な形状も簡易金型を製作することにご対応可能にし、本作金型よりも簡易的に製作するので金型費用も抑えることが出来ます。

短納期の試作品対応

金型レス・簡易金型で板バネを製作することにより、金型プレス加工であれば1.5ヶ月〜2ヶ月掛かるような加工も2週間ほどで加工が可能です。1週間以内のご対応も可能な形状もありますので、お気軽にお問い合わせください。

最小ロット1個からの板バネ製作

金型レス・簡易金型は、初期費用を抑えたり、短納期化だけでなく、小ロットに特化した加工方法ですので、最小ロットは1個から加工は可能です。ただし、その分加工費がその数量に掛かってしまいますので、単価は上がります。
