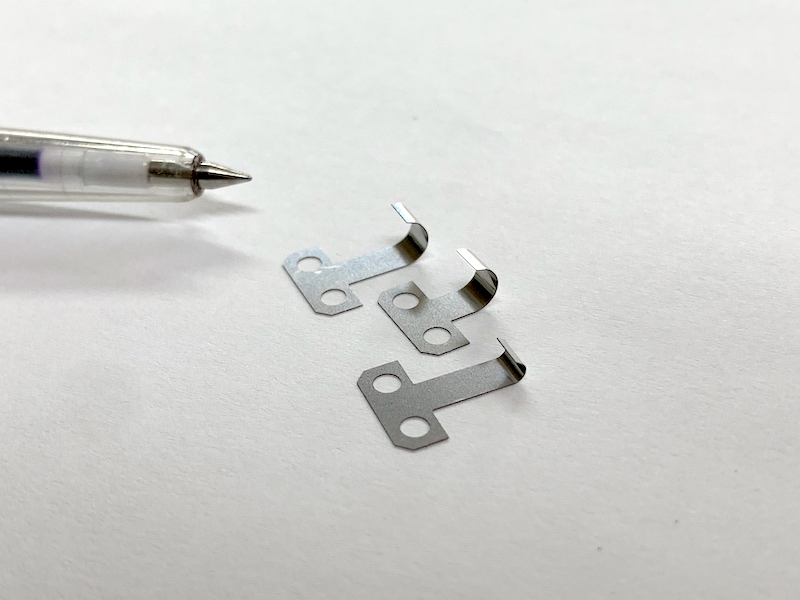

接点用 板バネ(SUS304 H t0.1)
材質 SUS304 CSP-H t0.1
ご依頼数量 各10個

豊富な既存金型で、多様なR曲げに対応

様々なサイズの簡易金型で、ご要望に近いR曲げに加工が可能です。
ただし、サイズにも限りがありますので、曲げRの精度は出せず真円も出ません。

こだま製作所の特徴

  1. 指先サイズの微細な板バネから製作可能
  2. 板バネを1個から2000個程度の少量製作
  3. 簡易金型で複雑な加工にも小ロットで対応
  4. 析出系SUS・インコネル・ハステロイなど特殊な板バネも対応
  5. 各種溶接加工
  6. 各種表面処理・熱処理加工
  7. 材料分析

※失敗しない板バネの設計については、こちらから
※板バネの形状については、こちらから
※板バネの製作事例は、こちらから
※取り扱い材料は、こちらから

ただし、こういった製品には向きません

  • とりあえず安価に製作したい
  • 数が多すぎる(基本的に5000個以上の量産には向いていません)
  • サイズが大きすぎる(手の平サイズでも少し大きいくらいです)
  • 板厚が厚い(t1.0以上)
  • 厚みを変える加工がある

板厚表

SUS304-CSP
板厚 mm 0.005、0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.11、0.12、0.13、0.14、0.15、0.16、0.17、0.18、0.19、0.20、0.25、0.30、0.35、0.40、0.45、0.50、0.60、0.70、0.80、0.90、1.00、1.20、1.50

*調質によっては、無い板厚もあります。

SUS301-CSP
板厚 mm 0.005、0.01、0.02、0.025、0.03、0.04、0.05、0.06、0.07、0.075、0.08、0.09、0.10、0.12、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.45、0.50、0.60、0.70、0.80、0.90、1.00

*調質によっては、無い板厚もあります。
