ばね鋼 板厚

材料販売一覧は、こちらから
板バネのさまざまな製作事例は、こちらから


ばね鋼といっても、板バネにはさまざまな種類がありますが、このページではさまざまな板バネにおける
材質・板厚・特質を掲載しています。

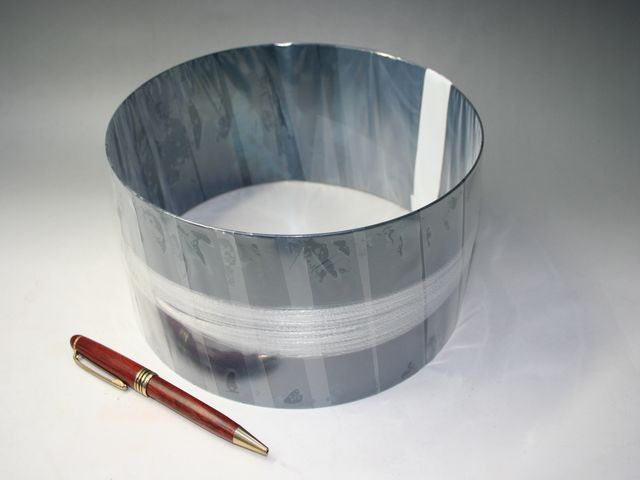

１）バネ（ばね）用ステンレス鋼帯（SUS-CSP）

ステンレス系の薄板・板金パーツや、ステンレス系板バネにはSUS304-CSPが最もよく利用されていますが、板バネにはバネ特性の低い順に1/2H，3/4H，Hと一般的には、３段階で、用途に応じて使用されています。

シムに使用する材料としてもSUS304-CSPが一般的で、2Ｂ材に対し材料費はある程度高くなりますが、板厚精度が高いことから、ご指定の無い場合弊社ではCSP材を使用しています。
また、SUS304 CSPよりさらに高いバネ特を要する板バネには、SUS301　CSPを使用しています。
SUS301もSUS304と同じくバネ特性は一般的に３段階で用途に応じて利用されています。


1. SUS304-CSP
ステンレスのバネ材の中でも最もよく使用される材質です。構造用の材料としては、2Bがよく使われていますが、より冷間圧延されたCSPは硬度が高く、板厚精度も高い材料です。

2. SUS301-CSP
SUS304よりも硬度の高い材料で、ほとんどが板バネ用として使用されます。

3. SUS316(L)-CSP
SUS304よりもさらに耐食性に優れた材料です。海水などの腐食しやすい悪環境や食品製造機器などに使われています。

4. SUS430 CSP
磁性のあるステンレスで、シンクなどに使用されている材料ですが、SUS304よりも耐食性に劣ります。t0.2以上は基本的に2Bですが、t0.1以下はCSP材になります。

▼表１、SUSバネ材標準板厚表（メーカーの自主基準であり、流通で一般入手できない板厚もあります）

SUSバネ材の標準板厚（JIS　G　4313)
材質 SUS301-CSP・SUS304-CSP・SUS430-CSP・SUS631-CSP・SUS316(L)-CSP
板厚　mm 0.005、0.01、0.02、0.03、、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.11、0.12、0.13、0.14、0.15、0.16、0.17、0.18、0.19、0.20、0.25、0.30、0.35、0.40、0.45、0.50、0.6、・0.70、0.80、0.90、1.00、1.20、1.50

＊材質によっては、無い板厚もあります。

▼表2、JIS G 4313　バネ用ステンレス鋼帯の板厚寸法公差表

SUSバネ材板厚公差（JIS　G　4313の厚さの許容差）単位mm
SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚　mm 材料幅（250以上600未満）
0.10以上　0.16未満 ±0.020
0.16以上　0.25未満 ±0.030
0.25以上　0.40未満 ±0.035
0.40以上　0.60未満 ±0.040
0.60以上　0.80未満 ±0.045
0.80以上　1.00未満 ±0.050
1.00以上　1.25未満 ±0.050
1.25以上　1.60以下 ±0.060


▼表３、バネ用ステンレス鋼帯の性質

種類の記号 調質記号 硬度（Hv） 引張強さ（N／㎜2） 伸び（％）
SUS301CSP 1／2H 310以上 930以上 10％以上
3／4H 370以上 1130以上 5％以上
H 430以上 1320以上 －
EH 490以上 1570以上 －
SUS304CSP 1／2H 250以上 780以上 6％以上
3／4H 310以上 930以上 3％以上
H 370以上 1130以上 －
NSS431　DP－2 － 340～400 1200（参考値） 9％（参考値）
SUS420J2 0 210以下 － －
析出硬化系 熱処理後硬さ（Hv）
NSSHＴ1770 － 280以上 － 450以上
SUS631CSP 0 200以下 1030以下 345以上
1／2H 350以上 1080以上 380以上
3／4H 400以上 1180以上 450以上
H 450以上 1420以上 530以上

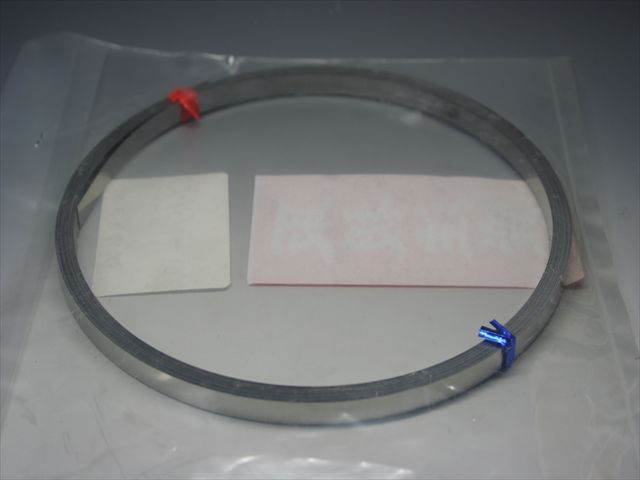

2）バネ（ばね）冷間圧延鋼帯＜SK材と熱処理材（焼き入れリボン鋼）＞

鉄系板バネとしてはＳＵＰ材となりますが、薄板バネ材としては入手困難な板厚もありますので、弊社ではお客様ご承諾の上、類似材として曲げ成形の多い板バネにはSK材（生材）を使用し、成形後焼き入れ焼き戻しの処理を行い、主に平板の形状カットのみの板バネには焼き入れリボ鋼をよく使用しています。

Ｓｋ材とはバネ用炭素鋼帯の一種で、焼入れリボン鋼とはバネ用炭素鋼帯に熱処理（焼入れ焼戻し）を施して製造される焼入鋼帯で、主に薄板バネや、ゼンマイバネ、刃物に使用されています。

1. SK85（旧: SK5）
炭素工具鋼という材料でSUP材の代用として使用されます。熱処理をすることに硬化させることができます。
2. SUP
バネ鋼鋼材で、t3.0以上の材料しか取り扱いがなく、t3.0未満はSK材で代用します。


▼表3、バネ（ばね）用冷間圧延鋼帯の標準板厚表
（メーカーの自主基準であり、流通で一般入手できない板厚もあります）

磨き焼き入れリボン鋼の標準板厚
材質 ばね用冷間圧延鋼帯（SK材）を焼き入れしたもの
板厚mm 0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0


▼表4、JIS G 3311バネ（ばね）用冷間圧延鋼帯板厚寸法公差表

SK4，SK5
板厚mm 材料幅200mm以上 材料幅200mm以上500mm未満
0.10未満 ±0.012 -
0.10以上 0.15未満 ±0.015 -
0.15以上 0.25未満 ±0.020 ±0.025
0.25以上 0.40未満 ±0.025 ±0.035
0.40以上 0.60未満 ±0.035 ±0.040
0.60以上 0.90未満 ±0.045 ±0.055
0.90以上 1.20未満 ±0.055 ±0.070
1.20以上 1.60未満 ±0.070 ±0.080
1.60以上 2.10未満 ±0.075 ±0.090
2.10以上 3.00未満 ±0.080 ±0.090


▼表5、バネ（ばね）用冷間圧延鋼帯の調質と硬さ（HV）

種類の記号 焼きなましをしたもの 冷間圧延をしたもの 焼き入れ焼き戻しをしたもの
SK5-CSP 190以下 230～270 350～500
SK4-CSP 200以下 230～270 400～600



３）銅・銅合金・銅合金バネ材

1.りん青銅・バネ用リン青銅板（C5191P・C5210P等）
市場の通電性重視の製品にはC5191がよく利用されていますが、バネ性を要する接点・端子・板バネ製等にはC5210が利用されています。
2.ベリリウム銅板（C1720P等）
リン青銅バネ材より高性能なバネ特性を必要とする場合C1720P（バネ用ベリリウム銅）がよく利用されています。用途としては、携帯電話部品を始め、ブラシ、コネクタ、接点、電気機器用薄板バネ部品などによく用いられます。
3.洋白（C7521，C7701）　
洋白（C7521）は耐食性に富みシールドケースなどに利用され、優れた強度とバネ特性（C7701）から電気機器材料として用いられています。また銀白色の美しさから装飾用等にも広く用いられています。


▼表６―1.2.3.4、銅・銅合金・銅合金板バネ標準板厚表
（メーカーの自主基準であり、流通で一般入手できない板厚もあります。）

バネ用ベリリウム銅，リン青銅、及び洋白の標準板厚
材質 C1720、C1700、C7701，C7521，C5210，C5191
板厚　mm 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

真鍮
材質 C2801
板厚　mm 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

タフピッチ銅
材質 C1100
板厚　mm 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

無酸素銅
材質 C1020
板厚mm 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0


▼表7 ばね用ベリリウム銅，リン青銅、及び洋白の板厚寸法公差表

板厚mm 材料幅200以下
C1700，C1720		 材料幅400以下
C5210，C7701
0.05以上　0.08以下 ±0.005
0.08を越え 0.15以下 ±0.008
0.15を越え 0.25以下 ±0.013
0.25を越え 0.4以下 ±0.018
0.4を越え 0.55以下 ±0.020
0.55を越え 0.7以下 ±0.025
0.7を越え 0.9以下 ±0.030
0.9を越え 1.2以下 ±0.035
1.2を越え 1.5以下 ±0.045
1.5を越え 2以下 ±0.050


▼表８、ばね用ベリリウム銅，リン青銅、及び洋白の性質

種類の記号 調質記号 硬度（Hv） 引張強さ
（N／㎜2）		 伸び（％）
C5191（りん青銅2種） 1/2H 150～205 490～610 20％以上
H 180～230 590以上 8％以上
C5210（バネ用りん青銅） 1/2H 140～205 470～610 27％以上
H 185～235 590以上 20％以上
C7521（洋白2種） 1/2H 120～180 440～570 5％以上
H 150～210 540～640 3％以上
C7701（バネ用洋白） 1/2H 150～210 540～655 8％以上
H 180～240 630～735 4％以上
C1700（ベリリューム銅）
時効効果処理後		 1/4H 330～410 1100以上 2％以上
H 360～430 1230以上 -
C1720（ベリリューム銅）
時効効果処理後		 1/2H 345～430 1180以上 2％以上
H 380～450 1270以上 -

※技術情報に、実際に材料を使用したサンプルが各種掲載されていますのでご覧ください。
