「多孔子形状の板バネ(SUS631 CSP t0.2)」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

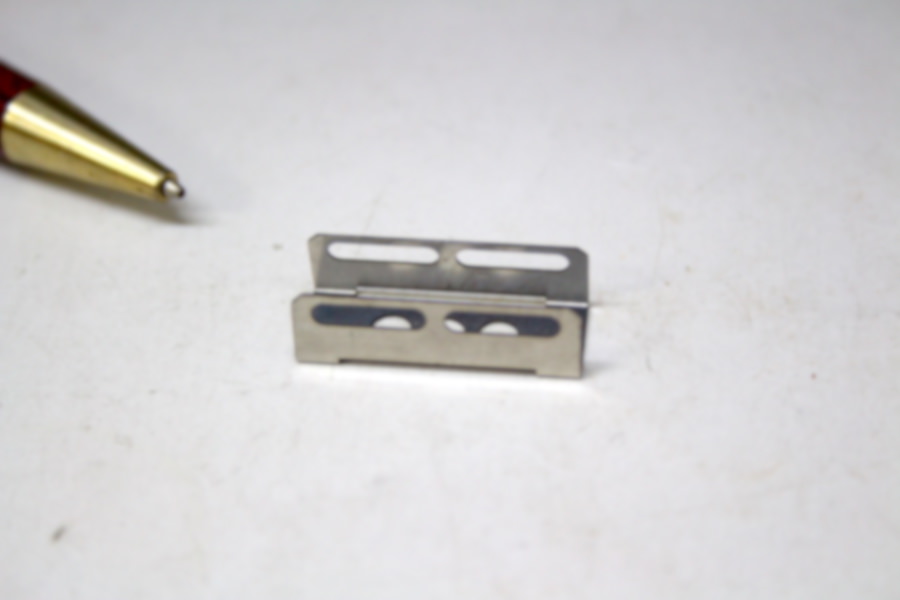

多孔子形状の板バネ(SUS631 CSP t0.2)
材質 SUS631 CSP t0.2
ご依頼数量 0個

SUS631の析出硬化系ステンレスの板バネの製作事例です。多孔子(穴加工が多い)形状で、薄板ですが、歪みを極限にまで抑えてほぼゼロの状態で加工しております。

SUS631の板バネとは

析出硬化系のステンレスであるSUS631は、一般的なオーステナイトステンレスとは違い、熱処理による硬化が可能となり、高強度な板バネを製作することができます。高強度板バネとして使用ができますが、耐食性はオーステナイト系よりも劣ります。

特殊なステンレス板バネにも、柔軟な金型レス加工

弊社の既存金型により、様々な加工を金型レスで行うことができるので、初期費用を抑えた加工が可能です。独自の金型技術によって、SUS304だけではなく、631などの特殊な材質の加工も行なっております。また、金型レスでは加工できない、細かい加工や複雑な形状も簡易金型を製作することにご対応可能にし、本作金型よりも簡易的に製作するので金型費用も抑えることが出来ます。

短納期の試作品対応

金型レス・簡易金型で板バネを製作することにより、金型プレス加工であれば1.5ヶ月〜2ヶ月掛かるような加工も2週間ほどで加工が可能です。1週間以内のご対応も可能な形状もありますので、お気軽にお問い合わせください。

最小ロット1個からの板バネ製作

金型レス・簡易金型は、初期費用を抑えたり、短納期化だけでなく、小ロットに特化した加工方法ですので、最小ロットは1個から加工は可能です。ただし、その分加工費がその数量に掛かってしまいますので、単価は上がります。
