ハステロイ シムプレート
ご依頼数量 製作1枚から

ハステロイのシムプレート製作

「こだま」では、さまざまなシムプレートのニーズに対応するため、製作内容に合わせた工法の選択を行いますので、
数量1枚からの対応が可能です。

IMG_3045330 (2).jpg

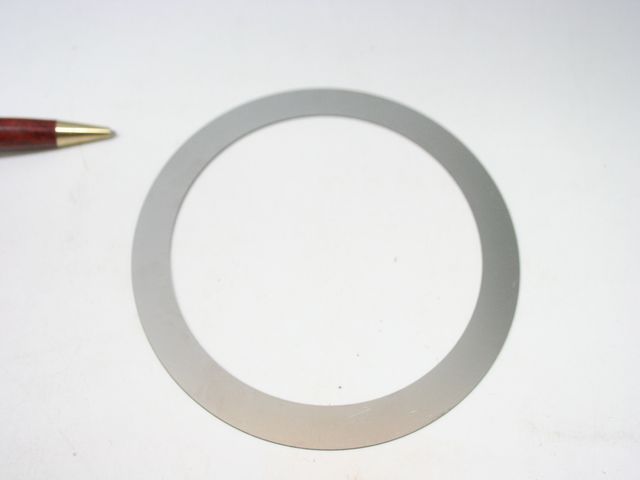

ハステロイC-22 t0.1 シムリング
IMG_3045330 (6).JPG
ハステロイC-276 t0.02 シムリング
IMG_3045330 (4).JPG
ハステロイC-276 t0.3 シムリング
IMG_3045330 (5).JPG

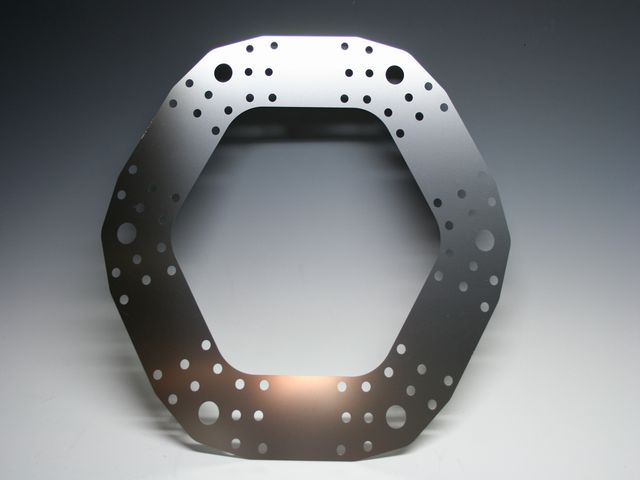

ハステロイC-276 t0.2 ベース用シム
IMG_3045330 (3).JPG
ハステロイC-276 t0.4 ベース用シム
IMG_3045330 (1).JPG
ハステロイC-276 t1.0 シムプレート


ハステロイの中で、耐蝕性があり加工性に優れたC-276が代表的で、化学的処理を必要とする機器部品に最適です。
板厚・サイズによっては、在庫・入手不可な場合がありますので、まずはお問合せ下さい。


※その他シムプレートの製作事例は、こちらから
※その他シムリングの製作事例は、こちらから

ハステロイ

ハステロイとは、おもにニッケル基にモリブデンやクロムを多く加えることで、耐食性や耐熱性を高めた合金の商標です。酸洗設備・圧力計のダイヤフラム・化学プラントの装置部品・熱交換器・高炉ベル・熱処理炉・サーフェ-シング用石油化学・航空機のジェットエンジンなど、様々な分野で使用されています。

添加する成分の違いにより、ハステロイBハステロイCがありますが、加工方法としては、精密板金加工精密切削加工レーザー加工ワイヤーカットエッチング加工各種溶接加工などが行えます。2種類の特徴としては下記の要素となりますが、板材としてはハステロイCになります。

ハステロイB

モリブデン約30%,鉄約5%を含み、非酸化性に優れていて、とくに沸騰塩酸や非酸化性の酸や塩類にも腐蝕されない特性をもち、高温下でも耐食性が損なわれにくいという特徴を持つ合金で、いくつかシリーズがあります。強度に優れ、海水、塩類にも良好な耐食性があり、金型などにも使用されています。

ハステロイC

タングステンを添加したNi-Cr-Mo系統の合金の中で、最も耐食性に優れ、還元性および酸化性(硝酸や塩素など)双方の腐食環境下や、化学薬品等を使用する等の非常に厳しい腐食環境下でも高い耐食性を保持します。中でも局部腐食性については特に優れます。


「こだま」の技術情報



対応板厚:t0.005~、同一形状/板厚違いのバリエーションにも対応します。


製作内容工法(製作方法)
1枚~数百枚までの限定製作 ワイヤーカット加工重ね切(重ね切用治具を標準装備)
数百枚~数千枚の限定・リピート製作 エッチング加工(原版制作最短3日から)
数千枚からのリピート製作 金型抜き加工(カセット式で金型費軽減)
t0.005~t5.0のシムライナー製作 レーザ加工(クリーンカット対応)


1)シムプレート製作、1枚からの対応

「こだま」では、さまざまな形状のシムプレートにおける、要求精度製作数(1枚から少ロット、量産)材質において、条件に適した外形カット(トリミング)加工方法を選択し、品質向上またはコストパフォーマンスをご提供しています。

「製作方法の選択で、コストパフォーマンス」の詳細は、こちらから


2)同一形状、板厚違いのシムプレート製作

豊富な材料在庫、重ね切りの製作方法で、同一形状・板厚違いのシムプレートの製作が行えます。

シムプレート2 (1).jpg


3)高精度対応

シムプレートt0.005~(SUS304仕様)の箔加工から、シムプレートt5.0を±0.02の高精度品からラフな寸法対応(安価)まで、ご要望に合わせた対応を行っております。
※形状・サイズによっても異なりますので、詳しくはお問い合わせ下さい。


4)高精度加工が作り出す、微細シムプレート製作

高精度加工が可能にする、微細加工。

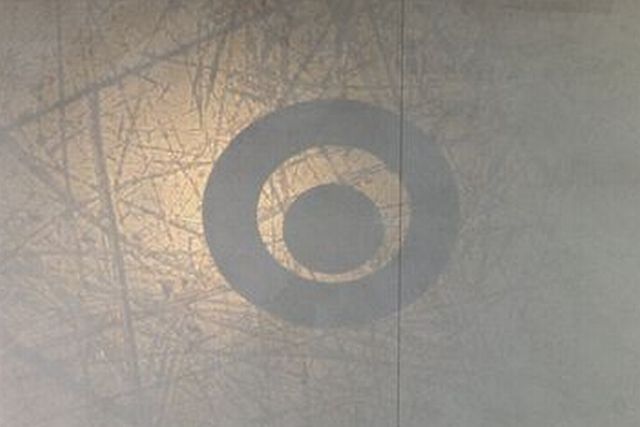

外側のシムリングは、φ1.0×φ0.6、内側の円形シムは、φ0.4の極小のシムリングの製作事例です。

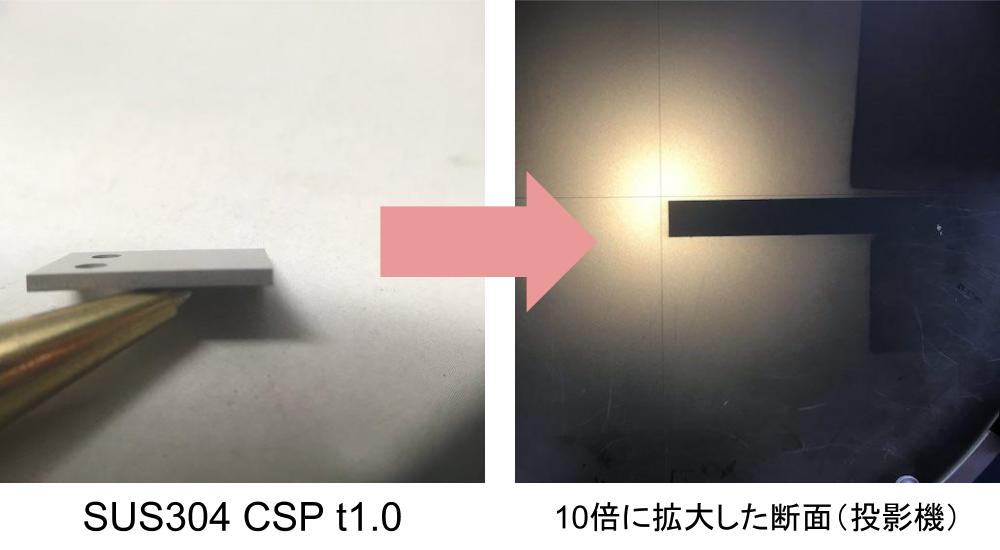

シム断面写真


5)糸面取り不要

極薄のシムプレートにも対応できる、高精度なカット技術ですので、バリやカエリはほぼ無く、ほとんどの場面で糸面取り不要で使用頂けます。



6)シムプレートへの刻印、t0.01から

シムプレートの板厚等の刻印が、t0.01から可能です。

シムプレート2 (2).jpg


7)製作対応サイズ

最大:2,000×1,000mm
最小:Φ0.4
※サイズは材質・板厚によって変わります。


8)対応枚数:1枚~数千枚

製作枚数は1枚からのオーダー製作が可能ですが、加工負荷が1枚に対し
計算されますので 枚数の多い方が、1枚当たりの価格は下がります。
