ベリリウム銅 接点バネ 試作・限定製作
材質 C1720 1/4H t0.1
ご依頼数量 100個

板厚0.1mmの接点バネ製作

付け根を、ピン角で曲げ(曲げR0.2程度付きます)、接触部分はR曲げを行った事例です。
限定製作(スポット製作)のため、金型レスで製作を行っています。

その他ベリリュム銅の接点バネの製作事例は、こちらから
金型レスの詳細は、こちらから

ベリリュム銅 接点(1).jpg ベリリュム銅 接点(2).jpg ベリリュム銅 接点(3).jpg

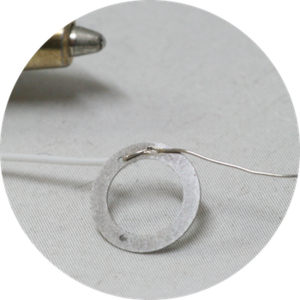

リード線の溶接も1個から対応

接点部品・バネの製作だけでなく、リード線の溶接も行っております。
リード線がスポット溶接後にも十分な強度が出るよう溶接するなど、
豊富な抵抗溶接の経験から、お客様のご要望に合った溶接をご提供します。

スポット溶接_9925.pngのサムネイル画像


各種リード線のスポット溶接事例は、こちらから

「こだま」がご提供できること

1)精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
2)金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
3)約100個のリピート品、約2000個の限定製作対応
簡易金型技術、製作方法の選択で、コストパフォーマンスのご提供
4)様々な材料、豊富な在庫と材料入手
SUS系、リボン鋼、銅系、チタン系、インコネル系
5)t0.005~の箔・微細加工技術
6)各種溶接加工

ベリリウム銅について

ベリリウム銅は、銅にベリリウムを約0.5~3パーセント加えた合金で、
高い強度と弾性を兼ね合わせた、バネとして優れた効果を発揮する材料と言えます。
接点バネには、ベリリウム銅よりも安価なりん青銅がよく使われますが、
ベリリウム銅の場合、熱処理により硬化処理が行えるため、バネ性を上げることが出来ます。
つまり、りん青銅の接点バネよりも小型化が見込まれる材料となります。

※以下日本ガイシ㈱様資料抜粋

1)ベリリュム銅の特徴

①強度

析出硬化により最高1500N/mmもの引張強度がえられ、高い曲げ応力に耐えることができます。

②導電性

質別により、約20~70%IACS(電気抵抗また電気伝導度基準として、国際的採択された焼鈍標準銅)を有します。

③耐熱性

高温環境課でも応力緩和率が小さいため、広い温度範囲で使用が可能です。

④耐食性

銅合金の中では洋白のつぎに耐食性に優れていて、腐食化が少ない材料です。

⑤加工性

熱処理(時効効果熱処理)前には、複雑な成形加工が可能です。

⑥疲労特性

繰り返し動作による疲労特性に優れています。


2)化学成分

合金名'NGK) 化学成分(WT%) 主な特徴 形状
25

Be
NI+Co
Ni+Co+Fe
Cu+Be+Ni+Co+Fe

1.80-2.00
0.20min.
0.6max.
99.5min.

高強度
耐疲労性
高導電性
耐摩耗性
非磁性
板・条
棒・線
鍛造材
8・11 Be
Ni
Cu+Be+Ni
0.20-0.60
1.40-2.20
99.5min.
高導電性
耐疲労性
高強度
非磁性
7 Be
Ni+Co
AI
Cu+Be+Ni+Co+AI
0.20-0.40
1.80-2.50
0.6max.
99.0min.
板・条

合金名 質別 記号 引張試験

硬さ試験 導電率
(%IACS)
熱処理条件
引張強さ
(N/mm2)
0.2%耐力
(N/mm2)
伸び
(%)
ビッカース
HV(0.5以上)

25

時効材

◆時効硬化処理前
O C1720-O 410-540 35以上 90-160
1/4H

C1720-1/4H

510-620 10以上 145-220
1/2H C1720-1/2H 590-695 5以上 180-240

H

C1720-H

685-835 2以上 210-270
時効硬化処理後
OT C1720-OT 1100-1380 960以上 3以上 350-400 22以上 315℃×3h

1/4H

C1720-1/4HT 1180-1400 1030以上 2以上 360-430 22以上 315℃×32.5h
1/2H C1720-1/2HT 1240-1440 1100以上 2以上 370-440 22以上 315℃×2h
HT C1720-Ht0.3 1270-1480 1140以上 1以上 380-450 22以上 315℃×2h

ミルハードン材
(標準)

OM C1720-OM 685-885 480以上 18以上 220-270 20以上
1/4HM C1720-1/4HM 735-930 550以上 10以上 235-285 17以上
1/2HM C1720-1/2HM 815-1010 650以上 8以上 260-310 17以上
HM C1720-HM 910-1110 750以上 6以上 295-345 17以上
XHM C1720-XHM 1100-1290 930以上

以上

340-390 17以上
XHMS C1720-XHMS 1210-1400 1030以上 2以上 360-410 17以上

ミルハードン材
B方式
(成形性良)

OMB C1720-OMB 640-760 480-660 16以上 190-250 16以上
1/4HHMB C1720-1/4HMB 760-830 550-760 15以上 215-280 16以上
1/2HHMB C1720-1/2HMB 830-930 660-860 12以上 255-310 16以上
HMB C1720-XHMB 930-1030 760-930 9以上 280-340 17以上
XHMB C1720-XHMB 1070-1210 930-1170 4以上 330-390 17以上

ミルハードン材
B方式
(成形性良)

HM-TypeS

C1720-HM-TypeS

960以上

790-940 9-25 265-370 17以上

XHM-TypeS

C1720-XHM-TypeS

1060以上 930-1070 6-22 315-395 17以上
