| 材質 | C5210 H t0.3 |
|---|---|
| ご依頼数量 | 120個 |

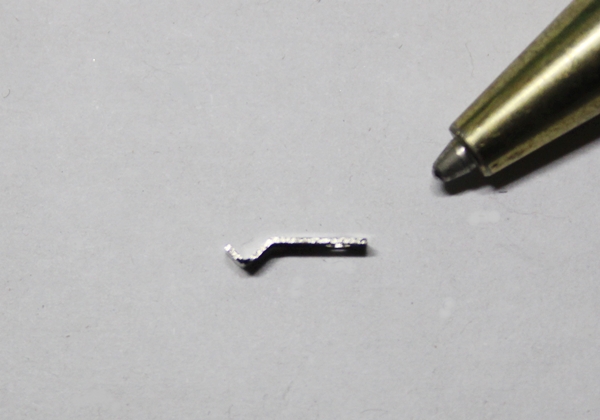

リン青銅接点バネの金型レス製作事例です。
金型レス製作は、既存の金型を使用して曲げ加工を行うため、初期費用となる金型代が掛かりません。
また柔軟な曲げ加工に適した金型ですので、様々な形状に曲げ加工が可能です。
成形後、ニッケルメッキ処理を行いましたが、少量でも対応できるのが、「こだま」の特徴のひとつです。
今回は少量であったため、金型レスで製作しましたが、
ある程度の量があるけども、金型を作るほどでもないといった時は、簡易金型がオススメです。
形状によっても変わってきますが、2000個くらいまではコストメリットがあります。
また、金型は通常１ヶ月以上製作期間が必要ですが、簡易金型であれば、１０日程度で製作ができます。
無酸素銅はブスバーや端子などによく使われる材質で、銅の純度が高く導電性に優れている材料ですが、その分柔らかく、バネ性は、ほぼありません。
| 比重 | 8.94 |
|---|---|
| 熱膨張係数 （20〜300℃）10-6/K |
17.7 |
| 熱伝導度 （20℃）W/(m・K) |
391 |
| 体積抵抗率 μΩ・m |
0.0171 |
| 導電率 %IACS |
101 |
| 縦弾性係数 Gpa |
118 |
| 引張試験 | 曲げ試験＊1 | 硬さ試験（参考） | |||||
|---|---|---|---|---|---|---|---|
| 厚さ mm |
引張強さ N/mm2 |
伸び ％ |
厚さ mm |
曲げ角度 | 内側半径 | 厚さ mm |
硬さ＊2 HV |
| 0.10以上 0.15未満 | 215〜285 | 15以上 | 2.0以下 | 180° | 厚さの0.5倍 | 0.30以上 | 55〜100 |
| 0.15以上 0.30未満 | 20以上 | ||||||
| 0.30以上 4.0以下 | 215〜275 | 25以上 | |||||
無酸素銅やタフピッチ銅に比べて導電率は劣りますが、バネ性が必要な接点に使用されます。また、導電性の向上や酸化防止を目的に金メッキなどを施すことも少なくありません。
| バネ用ベリリウム銅，リン青銅、及び洋白の標準板厚 | |
|---|---|
| 材質 | C1720、C1700、C7701，C7521，C5210，C5191 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 真鍮 | |
|---|---|
| 材質 | C2801 |
| 板厚 mm | 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10 |
| タフピッチ銅 | |
|---|---|
| 材質 | C1100 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 無酸素銅 | |
|---|---|
| 材質 | C1020 |
| 板厚mm | 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0 |
| 板厚mm | 材料幅200以下 C1700，C1720 |
材料幅400以下 C5210，C7701 |
|---|---|---|
| 0.05以上 0.08以下 | ±0.005 | |
| 0.08を越え 0.15以下 | ±0.008 | |
| 0.15を越え 0.25以下 | ±0.013 | |
| 0.25を越え 0.4以下 | ±0.018 | |
| 0.4を越え 0.55以下 | ±0.020 | |
| 0.55を越え 0.7以下 | ±0.025 | |
| 0.7を越え 0.9以下 | ±0.030 | |
| 0.9を越え 1.2以下 | ±0.035 | |
| 1.2を越え 1.5以下 | ±0.045 | |
| 1.5を越え 2以下 | ±0.050 | |
| 種類の記号 | 調質記号 | 硬度（Hv） | 引張強さ （N／㎜2） |
伸び（％） |
|---|---|---|---|---|
| C5191（りん青銅2種） | 1/2H | 150～205 | 490～610 | 20％以上 |
| H | 180～230 | 590以上 | 8％以上 | |
| C5210（バネ用りん青銅） | 1/2H | 140～205 | 470～610 | 27％以上 |
| H | 185～235 | 590以上 | 20％以上 | |
| C7521（洋白2種） | 1/2H | 120～180 | 440～570 | 5％以上 |
| H | 150～210 | 540～640 | 3％以上 | |
| C7701（バネ用洋白） | 1/2H | 150～210 | 540～655 | 8％以上 |
| H | 180～240 | 630～735 | 4％以上 | |
| C1700（ベリリューム銅） 時効効果処理後 |
1/4H | 330～410 | 1100以上 | 2％以上 |
| H | 360～430 | 1230以上 | - | |
| C1720（ベリリューム銅） 時効効果処理後 |
1/2H | 345～430 | 1180以上 | 2％以上 |
| H | 380～450 | 1270以上 | - |
