「φ40×t1.5 鏡面ステンレス半球キャップ 」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

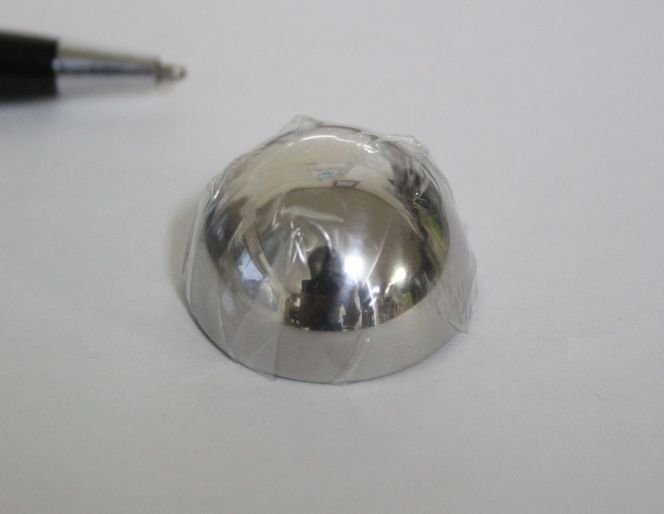

φ40×t1.5 鏡面ステンレス半球キャップ

φ40×t0.8 鏡面ステンレス半球

他サイズでも、対応可能ですので、お気軽にご相談ください!

規格サイズ一覧

ステンレス半球キャップ
球体半部の形状。ストレート部分はありません。
※カエリ取りは行っておりません。
ステンレス球
半球キャップ2個を重ねて、溶接で接合を行ったもの

溶接(半球)キャップ・球体のサイズ 溶接(半球)キャップのサイズ
外径 板厚 購入最少数 外径 板厚 購入最少数
Φ26 t1.0 20個〜 Φ26 t1.5 20個~
Φ30 t0.8 φ27.2 t1.5
Φ40 t0.8 φ32 t1.5
Φ50 t0.8 φ34 t1.5
Φ50.8 t1.2 φ38 t1.5
Φ60 t1.0 φ42.7 t1.5
Φ70 t1.0 10個〜 φ48.6 t1.5
t1.5 φ50 t1.5
Φ76 t0.8 φ60.5 t2.0 10個~
Φ80 t1.0 φ76.3 t2.0
Φ90 t1.0 5個〜 φ89.1 t2.0 5個~
Φ100 t1.5 φ101.6 t2.5
Φ115 t1.5 φ114.3 t2.5 3個~
Φ120 t1.5 φ139.8 t3.0
Φ125 t1.5 φ165.2 t3.0 1個~
Φ130 t1.5 3個〜 φ216.3 t3.0
Φ140 t1.5 φ267.4 t3.0
Φ150 t1.5 φ318.5 t3.0
Φ180 t1.5 1個〜
Φ200 t1.5
Φ240 t1.5
Φ250 t1.5
Φ300 t1.5
Φ350 t1.5
Φ400 t1.5
Φ500 t2.0
Φ600 t2.0

φ450(t2.0)・φ500(t2.0)・φ600(t2.0)
ヘラ絞り加工として半球のみ対応可能です。
※サイズにより、納期のかかるモノがありますので、ご了承ください

プレス品外観について(Φ400まで)

ステンレス半球・球体 (12).jpg
プレス品未研磨(Φ300半球)

ステンレス半球・球体 (13).jpg
表裏面に、プレス加工によるスリ傷が入ります。
ステンレス半球・球体 (14).jpg
裏面


へら絞り加工品の、外観について(Φ450以上)

ステンレス半球・球体 (7).jpg
へら絞り品未研磨の表面(Φ500半球)
ステンレス半球・球体 (8).jpg
裏面

球体について

球体は、半球を2つ重ね合わせて全周溶接しております。
そのため、未研磨の場合は溶接部分がそのまま残ります。
鏡面研磨まではいらないけど、溶接痕は除去したいという場合は、写真のように溶接部分だけ研磨することも可能です。

ステンレス半球・球体 (10).jpg
ステンレス球体(半球合わせ溶接):未研磨
ステンレス半球・球体 (9).jpg
溶接ビード研磨(ご要望により対応します)

追加工について(研磨・穴加工)

絞り加工だけでなく、その後の研磨や穴加工も可能な範囲で行なっております。球体への加工も可能です。

1)研磨加工

ステンレス半球・球体 (11).jpg
球体の鏡面研磨
φ70球体(SUS304 t1.0)鏡面仕上げ
※プレス→溶接→鏡面研磨
ステンレス半球・球体 (15).jpg
ヘアライン加工(100個以上から)
φ80半球キャップ(SUS304 t1.0)
HL(ヘアライン)仕上げ
※HL仕上げは100個からの対応となります。

2)穴あけ加工

ステンレス半球・球体 (3).jpg
φ26キャップへの穴あけ
ステンレス半球・球体 (18).jpg
φ300キャップへの穴あけ

ステンレス半球・球体 (4).jpg
φ250キャップへの縦穴・横穴あけ
φ80球体へのボルトの溶接

※穴のサイズは物理的可能範囲、自由なサイズをあけることが出来ます。
※仕様によりますが、多穴加工も対応可能です。

3)溶接キャプの2分割

ステンレス半球・球体 (21).jpg
半球を、2分割に切断可能

各部品の溶接加工などの追加工も、可能な範囲承っておりますので、ご相談ください。
パンチングメタルでの成形も可能な限り承っております。

お問い合わせ方法

1)溶接キャップ もしくは 球体 を指定
2)材質
3)サイズ(径)
4)数量

開口部:バフ処理もしくは、バレル研磨が必要な場合、開口部(切り口)は、二次加工で溶接を行われる場合が多いので、シャープエッジになっています。
問い合わせフォームの「お問い合せ内容」に記載して、送信下さい!

ステンレス半球・球体 (19).jpg
溶接キャップ球体を、必要数に応じてお届けします。
(画像は、未研磨なので重ねています)

ステンレス半球・球体 (2).jpg
鏡面球体梱包
