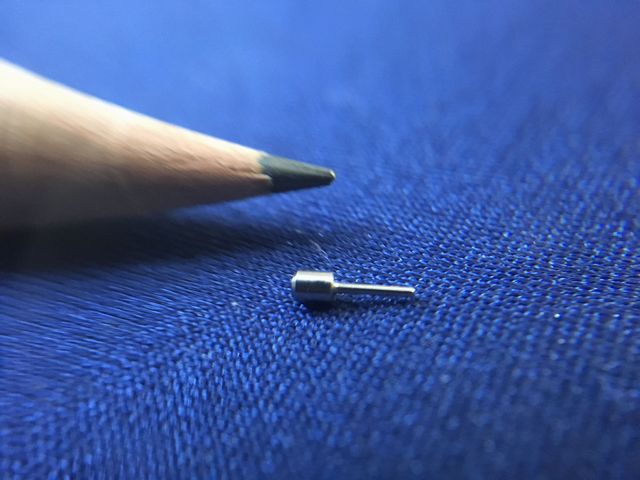

ステンレス 精密切削加工
材質 SUS304
ご依頼数量 10個

極細ピンの先端加工を1個から

テーパー加工を行ったピンの、精密切削加工の製作事例です。

数量や形状によって、加工方法も変わるため、
お問い合わせの際は、手書きで結構ですので、
イメージ図などと一緒に形状材質数量を明記の上、
お問い合わせください。

数量・形状に合わせた加工方法の選定

ピン加工において、上記の通り、数量や形状によって加工方法を変え、
できる限りコストを抑えた加工方法で製作します。

「こだま」が、ご提供できること

◆ピンの製作数量・形状に合わせた加工方法の選定
◆薄物部品加工:肉厚0.4mm~の切削加工品製作
◆外径φ0.05㎜~の極細切削加工。量産対応も対応可能です。
◆金属、樹脂の切削。
◆加工バリの低減が可能です。
◆薄物部品加工:肉厚0.4mm~の切削加工品製作
◆微細加工(MC微細加工・微細組立受託・各種検査受託等、微細領域を広げています)
幅0.07mmの極細溝加工
(材料によって対応できない場合があります)
◆M0.1~2.0までのギア加工
◆微細穴あけ加工
◆針先加工
◆複数工程加工(多工程品)
◆ワイヤーカット加工などとの複合加工
◆特殊小径ピン製作(外径30μm1μm加工)
◆1個からの製作対応。CNC自動旋盤加工品なら中量品(10万個)まで対応
各種工業試験
◆ミルシート、寸法検査データーの添付(ご依頼ください)
◆全国対応

対応できない加工

◇幾何公差の入っている加工
◇金型部品加工
◇焼入れ研磨品

切削加工

ピン加工_8595 (2).jpg

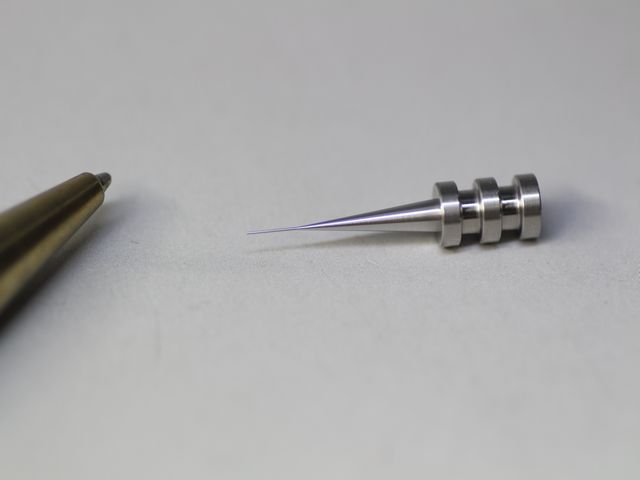

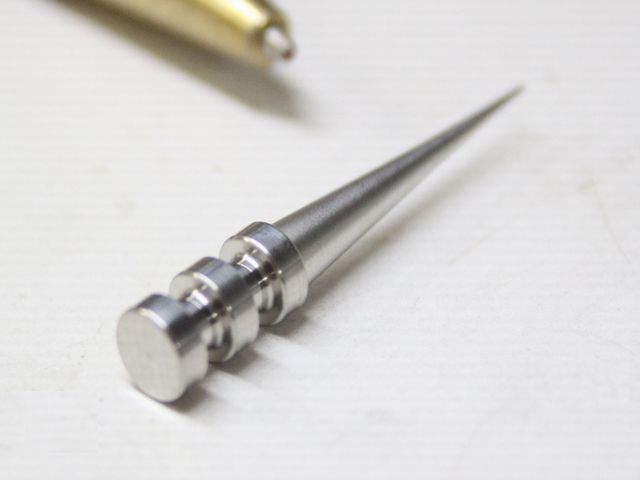

SUS303.テーパー状のピン先をφ0.3に施し
た、超精密切削加工の製作事例
ピン加工_8595 (3).jpg

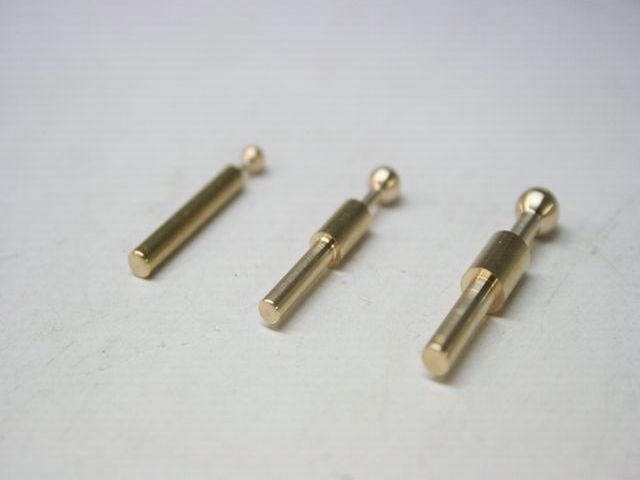

真鍮。人体模型の関節となる、ピン(真鍮)
の精密切削加工の製作事例です

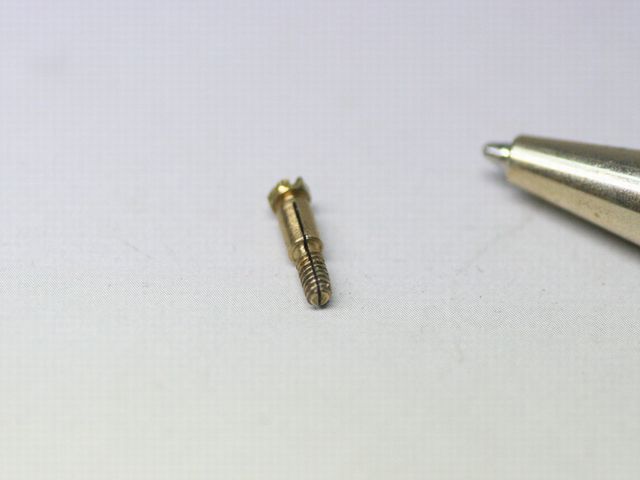

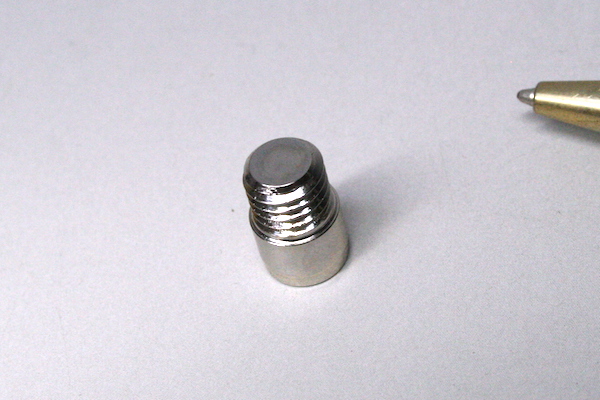

真鍮、ネジ加工・中央部スリット加工

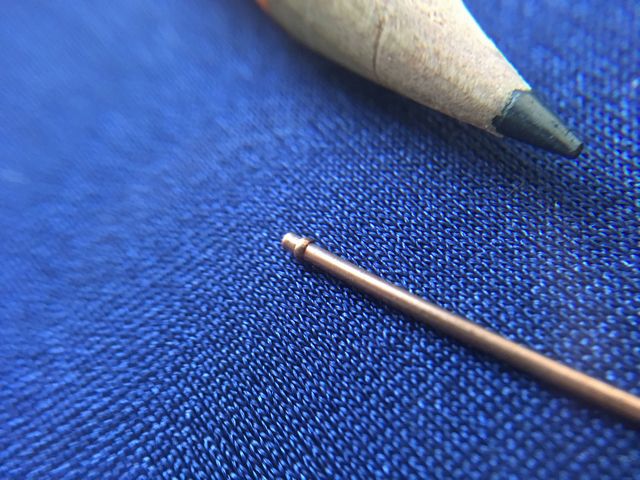

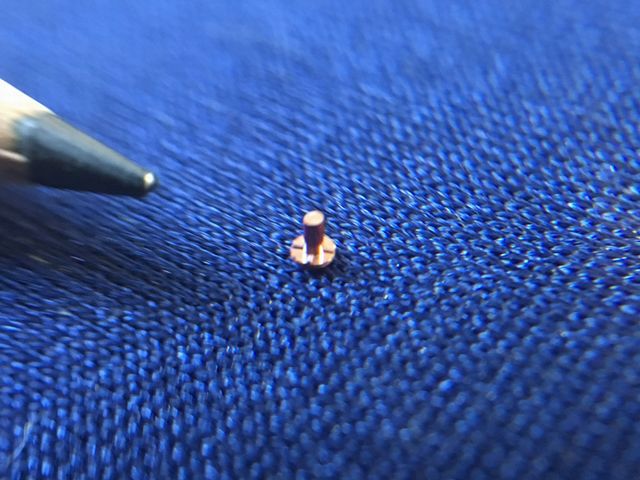

銅、微細ピン加工

SUS303、微細ピン加工
銅、ピン加工


その他、精密切削加工の事例は、こちらから

ピン針先加工

ピン先を研磨することによって、テーパー加工・針先加工が行えます。対応できる径は材質にもよりますが、0.5mm~6.0mmです。
数量は、通常1万〜3万個程度が主流となりますが、一口あたりで宜しければ、1000本程度も製作致します。

針先加工1020488 (1).png

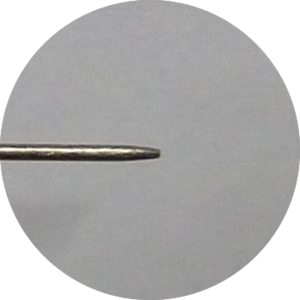

A:ピンのテーパー加工

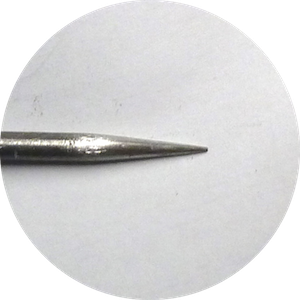

  B:ピンの針先加工


A:線材Φ1.5mmのテーパ加工・先付け研磨になります。
φ1.5mmの線材を研磨し、尖らせる加工になります。

B:φ5mmのピン製作事例です。
φ5mmの線材を研磨し、尖らせる研磨加工になります。

ピンの太さ、テーパー角度などお客様のご要望に合わせて、
材料調達から製作まで対応致します。

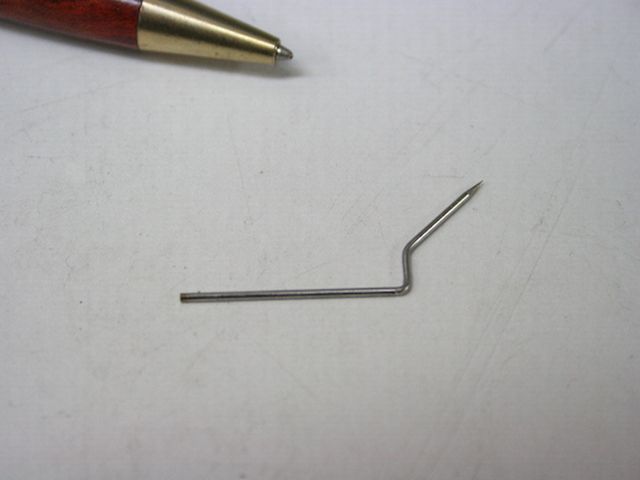

ピンの曲げ加工にも対応


針先加工1020488 (4).jpg

事例は、線材Φ1.5mmのテーパ加工・先付け研磨になりま
φ1.5mmの線材を研磨し、尖らせる加工になります。
ピンの太さ、テーパー角度などお客様のご要望に合わせて、
材料調達から製作まで対応致します。
数量は量産製造を中心に行っておりますので、
少量は、1000個程度〜のご対応となります。

先付け研磨は、コンタクトピンなどに使われており、
写真の長さ以外にも短いピンの量産加工も可能です。

ピンの溶接加工

ピンの溶接加工aqJnHm2o (2).jpg

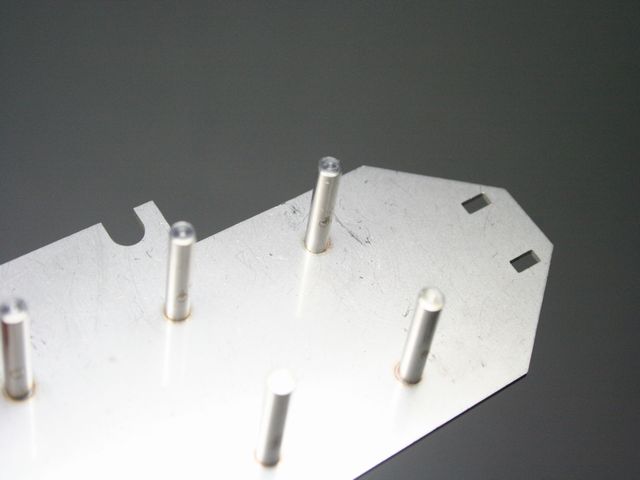

ステンレスピンと板のティグ溶接加工
ピンの溶接加工aqJnHm2o (7).jpg

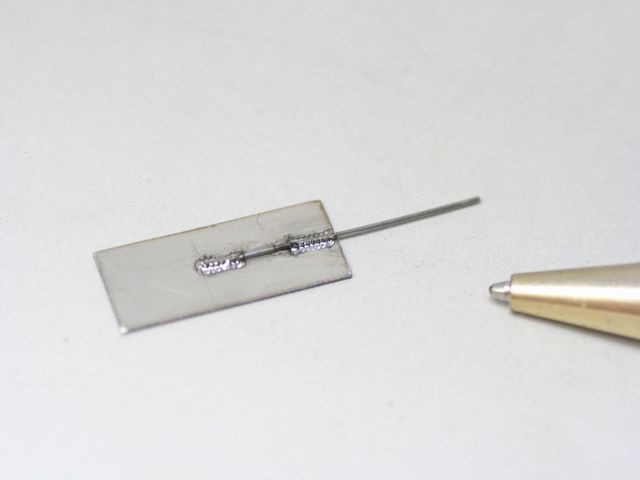

ステンレスピンと板のレーザー溶接加工



ピンの溶接加工aqJnHm2o (8).jpg

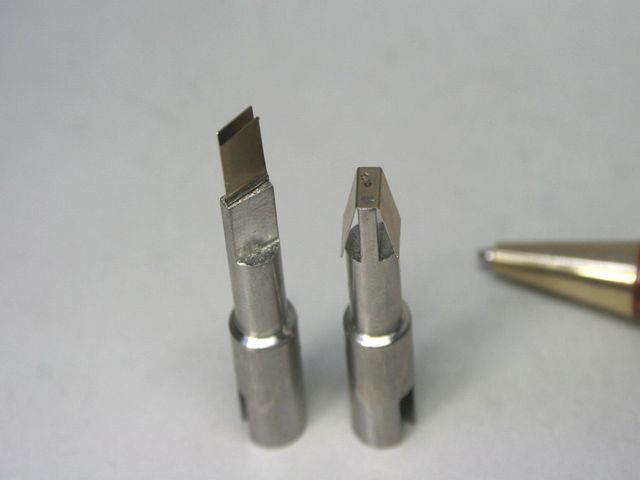

ステンレスピンと板のスポット溶接加工
ピンの溶接加工aqJnHm2o (9).jpg

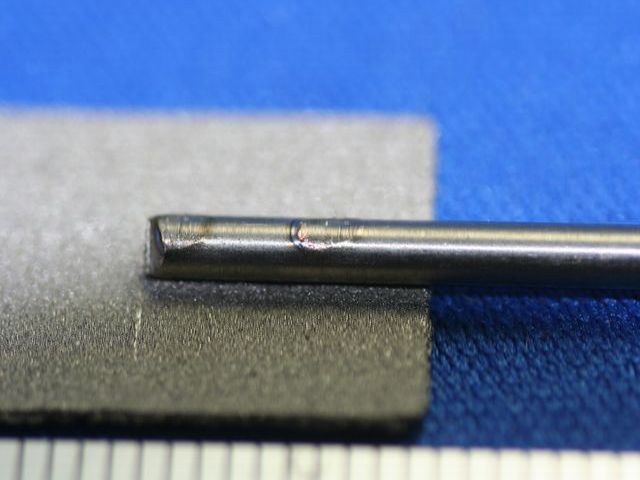

チタンピンと板のスポット溶接加工



ピンの溶接加工aqJnHm2o (5).jpg

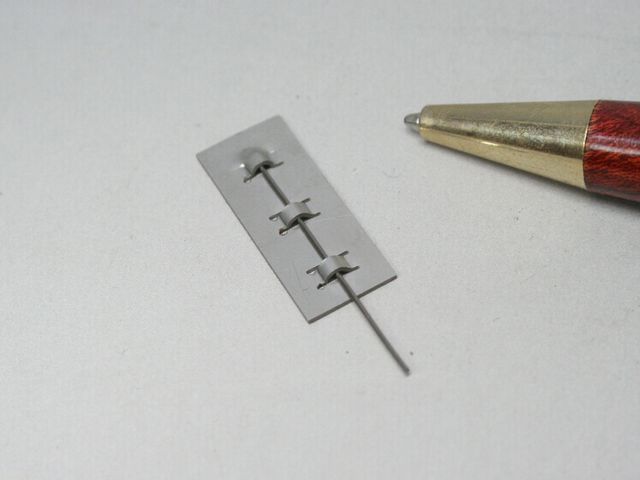

ステンレスピンと板のカシメ加工
ピンの溶接加工aqJnHm2o (6).jpg

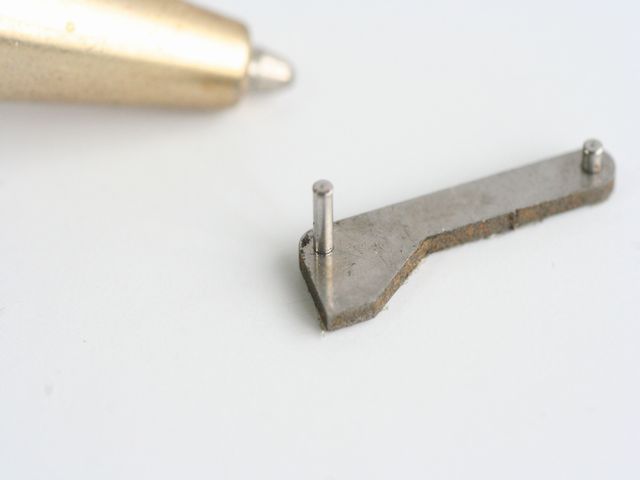

ステンレスピンと板の圧入加工

記事に関連する製作事例

ステンレスリング 精密切削加工画像
ステンレスリング 精密切削加工
切削部品の少量製作画像
精密切削加工品を1個から
ステンレス 薄肉切削加工画像
ステンレス 薄肉切削加工
アルミ切削加工品を1個から画像
アルミ切削加工品を1個から
りん青銅 薄肉切削加工 少量製作画像
りん青銅 薄肉切削加工 少量製作
カラーホルダ(アルミ円筒形切削成形)画像
カラーホルダ(アルミ円筒形切削成形)
カラーホルダ タイプB(アルミ円筒形切削成形)画像
精密切削加工を1個から

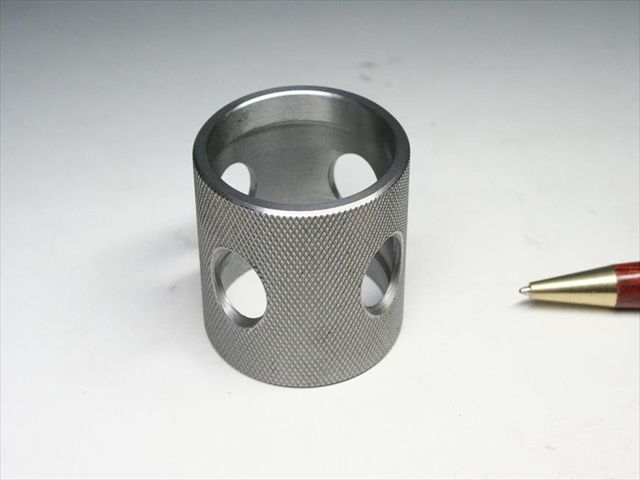

ローレットリング 製作画像
