「極薄ステンレス箔のシムリング」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

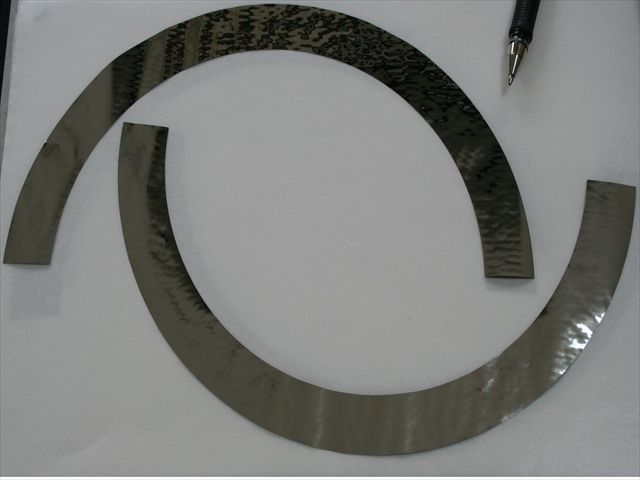

極薄ステンレス箔のシムリング
材質 SUS304 t0.005
ご依頼数量 100枚

板厚5ミクロンからの極薄シムリング製作

「こだま」はこだま」は、シムリングの製作内容(板厚・形状・枚数)に合わせて製作方法の選択を行い、
コストパフォーマンスをご提供しています。
特に、板厚においてt0.005~、そして様々な材質のシムリング製作が可能なのが特徴です。

「こだま」がご提供できること

◆t0.005~t2.0の、シムプレート製作
◆加工サイズ:φ0.4~2000×1000mm
◆SUS304H0.1t~0.2tは0.01mm刻みで材料在庫有り。
 高精度な板厚公差±3μが必要な場合は、前もってお知らせください。
 材料入手に時間がかかる場合があります。
◆1枚製作から対応可能
◆製作期間:最短翌日発送(特別価格となります)
 ※サイズ300×300以内
◆t0.01からのシムプレート(金属箔)への刻印
 (板厚、ロット番号等の印字)
※刻印の詳細は、こちらから
さまざまな材質のシムリング製作



シムリング (1).jpg
薄板加工が出来るので、幅の狭いシムリング
歪なく製作することが可能です。
シムリング (4).jpg
最小φ0.4の極小シム製作
※画像は、投影機50倍レンズの
モニターを撮影したものです。
真鍮材のシムリング
シムリング (3).jpg
銅のシムリング

取扱い材料

鉄系 SPCC(鉄)、ブリキ(スズ鍍金鋼材)、SK(生・焼き入れリボン鋼)
ステンレス系  SUS304:BA、1/2H 3/4H・H・EH
SUS301:1/2H・3/4H・H・EH
SUS316、SUS631、SUS430、SUS410
パーマロイ材 42アロイ、50アロイ、インコネル、インバー
銅系 C1100P(タフピッチ銅)
C2801(真鍮)
C5210P(りん青銅板二種)、C5210(バネ用りん青銅板)
C7521(洋白板二種)、C7701(バネ用洋白板)
C1700/C1720(バネ用ベリリューム銅)
その他 チタン、チタンバネ、モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の
主流材質の性質を記載していますので参考にしてください。
※材料の詳細内容は、こちらから


お問い合わせは、製作数を記した図面もしくはラフ図を、メールもしくはFAXで送信ください。



シムとは

シムとは、一般的には、シムプレート、シム板と呼ばれていますが、機械部品の組み立てや、て生じる部品と部品の隙間に挟み、
振動などで生じる部品間の隙間が大きくなるのを防ぐために使用されたり、同様の目的でモーターの取り付け部に使用します(モーターベースシム)。シムは一般的に、シムプレート、シム板と呼ばれています。リング形のシムはシムリングと呼ばれ、ベアリングの調整や、小さなサイズのシムリングはネジ部分の調整などに使用されています。
