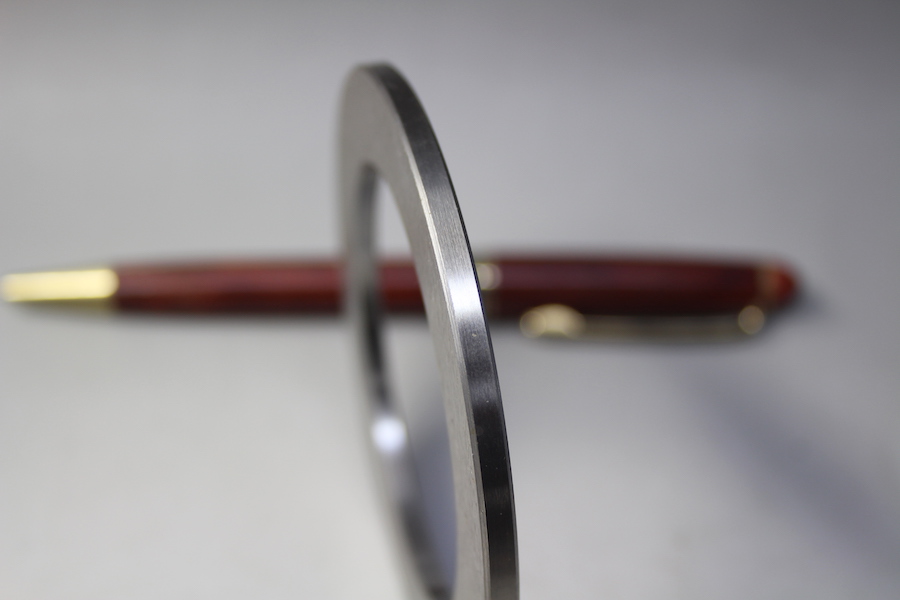

厚板シムリング・スペーサー(研磨面取り加工)
材質 SK5 t3.0
ご依頼数量 10個

板厚2.9のシムリング製作事例です。t3.0の材料を切り出し、研磨で板厚を2.9まで落としました。t1.0以下のシムリングであれば板厚の種類が豊富なので、形状カットすれば使えますが、t1.0以上になると、板厚の種類が減るため板厚方向の加工も必要になります。

特注シムリングを1個から製作

試作、限定製作などにご対応しており、数量は1個から数千個単位(5000個/lot 以上はご対応不可)の量産まで柔軟にご対応します。

数量・仕様に合わせた加工をご提供

レーザー、エッチング、ワイヤーカット、プレスなど様々な加工にご対応しており、数量や仕様に合わせて、それぞれの加工方法の特徴を活かした加工方法で薄板シムを製作します。

歪みのない精密シム製作

箔材も加工が出来る熱影響の少ない加工で製作を行なっていますので、加工による歪みをほぼゼロに抑えてシムを製作しています。

こだま製作所の特徴

  1. t0.005~t0.3の、シムリング製作が得意
  2. 最小穴径Φ0.2、最小外径0.4(穴なし時)
  3. SUS304 H t0.1~t0.2は0.01mm刻みで取り扱いがあり
    ・高精度な板厚公差±3μが必要な場合は、前もってお知らせください。
    ・材料入手に時間がかかる場合があります。
  4. 1枚製作から対応可能
  5. 製作期間:最短翌日発送(特別価格となります)
    ※サイズ200×300以内
  6. ステンレス系だけではなく、銅系、リボン鋼等、幅広い材質対応
  7. t0.01からの極薄金属板(金属箔)への刻印(板厚、ロット番号等の印字)

シムリングの材質について

シムリングによく使用される材質は、鉄系、ステンレス系、銅系と様々ですが、テープ形のシムリングはゲージ鋼、スペーサーとしてのシムリングはSUS304が多いのではないでしょうか。ゲージ鋼は幅が狭く、手のひらサイズのシムリングを製作することができないため、板厚公差の精度もよく、耐食性にも優れていることから弊社ではオーダー製作ではステンレスシムリング多く製作しています。下記は、弊社で取り扱いのある材質について記載しておりますので、ご覧ください。

ステンレス

炭素鋼と並んで、よく使用されている材料としてステンレスがあります。ステンレスは炭素鋼と違い、耐食性に優れているため油が使用できない場所や、食品加工機や医療機器など衛生的な理由から使用できな部位に使用されることが多いです。また、板厚の種類が豊富なことも特徴で、最薄の材料ですと5ミクロンからあります。 また、t0.2以下のステンレスは、板厚公差±0.003のシムリングが製作できます。

材質 SUS301-CSP・SUS304-CSP・SUS316-CSP・SUS631-CSP
板厚(mm) 0.005、0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.10、0.11、0.12、0.13、0.14、0.15、0.16、0.17、0.18、0.19、0.20、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.50、2.00

*材質によって、取り扱いのある板厚はことなります。

炭素工具鋼

炭素工具鋼(SK材)は比較的板厚が高精度に作られています。また材料幅も300mmなどもあるため、大きめのシムリングも製作できるほか、板厚の種類も豊富なため また、炭素鋼でも材料の製作の時点で熱処理された焼き入れリボン鋼という材料があります。リボン鋼であれば、低温焼き鈍しをしない場合は精度が出せるようになります。ただ、リボン鋼のデメリットとしては、硬度の高い材料ですので必ず曲げRが必要となります。

冷間圧延鋼帯(SK5)を焼き鈍ししたもの
板厚(mm) 0.30、0.40、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、1.75、1.80、1.90、2.00、2.20、2.30、2.50、2.60、2.80、3.00
冷間圧延鋼帯(SK5)を焼き入れしたもの
板厚(mm) 0.05、0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0

詳しくは、豊富な薄板金属の在庫をご覧ください。

銅・アルミ系材料

導電性が必要であったり、軽量化が求められる製品には、銅系やアルミ系のシムリングが使用されます。

無酸素銅

材質 C1020
板厚(mm) 0.1、0.2、0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、1.6、2.0

タフピッチ銅

材質 C1100
板厚(mm) 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

リン脱酸銅

材質 C1220
板厚(mm) 0.01、0.02、0.03、0.04、0.05、0.06、0.07、0.08、0.09、0.2、0.25、0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、1.6、2.0

リン青銅

材質 C5210,C5191
板厚(mm) 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

真鍮

材質 C2680・C2801
板厚(mm) 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

純アルミ

材質 A1050
板厚(mm) 0.1、0.15、0.2、0.3、0.4、0.5、0.6、0.8、1、1.2、1.5、1.6、2、2.5

アルミ合金

材質 A5052
板厚(mm) 0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.5、1.6、2、2.5
