チタン電極
ご依頼数量 製作1個から

チタン電極とは

チタンは他の材質と比較して軽く、比重に対して材料強度が高く耐食性・化学的安定性に優れています。
その耐食性のよいチタンの電極棒・板・ラス網・エキスパンドメタル等に耐食性・伝導性のよい白金をメッキすることで様々な溶液に対して、化学的に安定した電極を作ることができます。
用途としては、水素水製造器・浄水器・海水電解・排水処理・金属めっき・電気化学用の電極などに使用されています。



各種チタンの溶接・接合方法 ,  各種チタン材の特性



チタン電極の製作技術


チタン材は、他の材質と比較して固有の特性の高い材質ですので、その反面、特性に基づいた製作プロセスが必要となります。
特に切削加工時の切粉の燃焼、溶接による表面酸化の考慮が重要です。


1)製作対応素材


板金部品精密板金部品切削加工品ピン加工品メッシュ・エキスパンドメタル・リング


2)製作内容


板金加工、精密板金加工切削加工、ピン成形、各種溶接加工

1.チタン電極の構想段階からの、ご相談
2.製作内容に合わせた、製作方法の選択
4.金型レス・簡易製作で、1個~約2000個の製作
5.量産
6.材料分析

※現在、白金メッキ処理は対応していません。


製作事例

チタン電極DPP_0009 (1).jpg

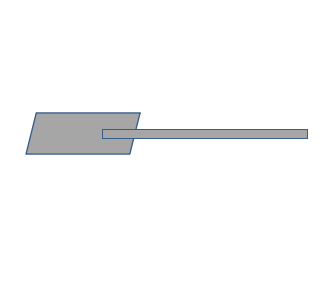

チタン焼結材を使用した電極



チタン電極DPP_0009 (3).JPG

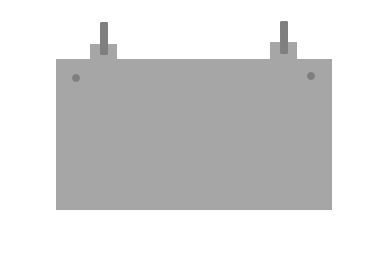

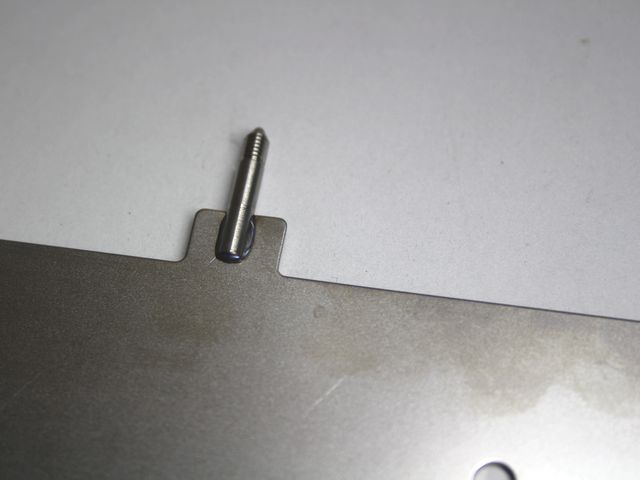

チタン板を使用した電極



チタン電極DPP_0009 (6).jpg

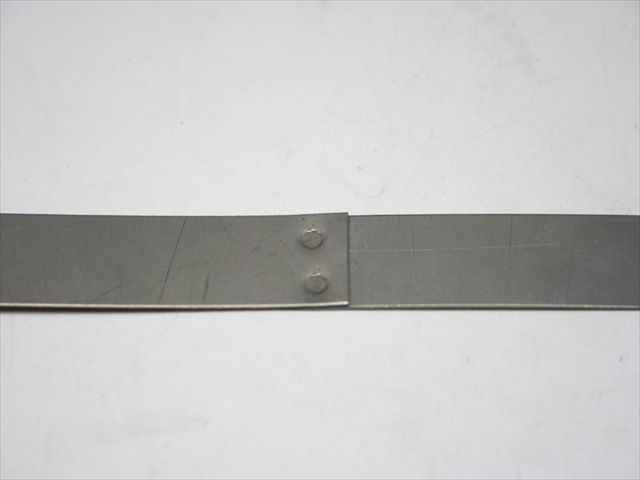

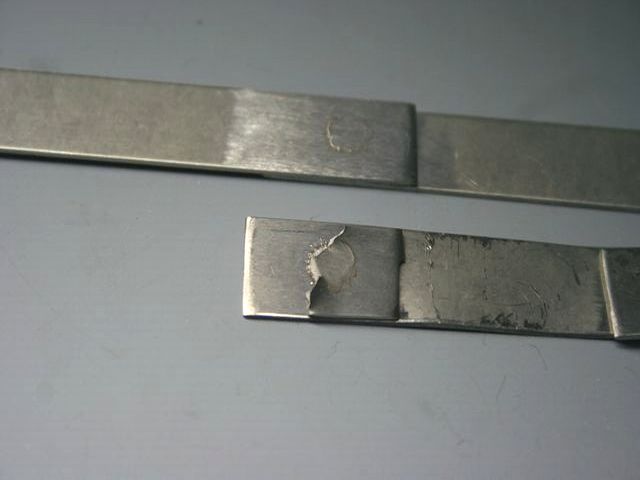

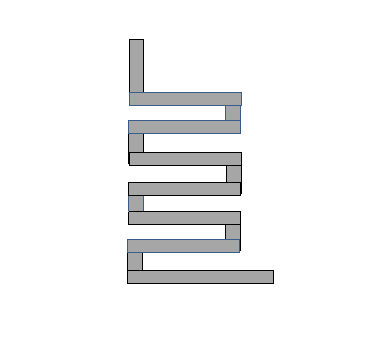

チタン板を組み合わせた電極

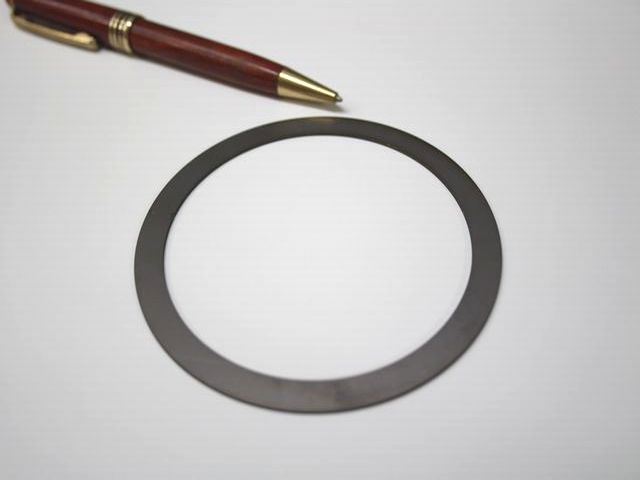

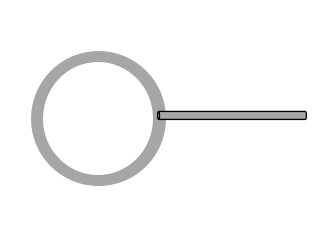

チタンリングを使用した電極




各種チタンの溶接・接合方法



チタンは他の材質と比較して軽く、比重に対して材料強度が高く耐食性に優れています。融点は1600℃以上で高温の環境下にも耐えれる素材です。しかし、優れた性質をもつ反面、チタンは非常に酸素、窒素、水素などと結びつきやすく、酸化しやすい金属でもありますので、チタンの溶接における環境は、真空状態が望ましいです。そのためチタンの溶接は、アルゴンなどの不活性ガス雰囲気中でアークを発生させ溶接する、ティグ(アルゴン)溶接が多く用いられていますが、薄板・微細なものには抵抗溶接の一種である、スポット溶接、プロジェクション溶接が有効です。

1)抵抗溶接 スポット溶接プロジェクション溶接・シーム溶接
2)アーク溶接 ティグ溶接・プラズマ溶接・ミグ溶接
3)レーザー溶接 YAGレーザー溶接・ファイバーレーザー溶接
4)電子ビーム溶接
5)ロウ付け 高周波誘導ろう付・炉中ろう付・抵抗ロウ付け
6)拡散接合 熱圧着
7)摩擦圧接



各種チタンの溶接・接合方法の詳細は、こちらから



お問合せ方法


図面もしくはラフスケッチで詳細内容・製作数(加工数)を記載のうえ、下方お問合フォームより、
ご連絡ください。

お取引については、こちらから

チタン電極の試作、少量製作、量産加工のご相談は、お気軽にお問合せ下さい。

担当:技術営業 村川





各種チタン材の特性

品種 組 成 特 徴
純チタン JIS 1種 耐食性に優れ、純チタンの中でも柔らかく加工性の高い分、
摩耗に弱く焼き付きやすく、焼入れで強度を調整すること
出来ない。
JIS 2種 汎用性の高い種類で、耐食性に優れ、純チタンの中でも柔らかく
加工性の高い分、摩耗に弱く焼き付きやすく、熱処理
で強度を
調整することが出来ない。

JIS 3種 純チタンの中では中強度で、摩耗に弱く焼き付きやすく、
熱処理
で強度を調整することが出来ない。
JIS 4種 純チタンの中では高強度でバネ特性があるのが特徴で、摩耗に
弱く焼き付きやすく、熱処理
で強度を調整することが出来ない。
チタン合金 5Al-2(α合金)

低温から高温まで安定した強度をもち、純チタンより高強
度で加工性は比較的よいが、純チタンには劣る。

6AL-4V(α+β合金) 汎用性が高く5Al-2より高強度で、低温から高温下でも安定した
強度をもち、
純チタンより高強度。
熱処理(時効処理)で、強度を調整することが出来るが、
磨耗に弱く、摩耗に弱く焼き付きやすい。
15-3-3-3(β合金) 6AL-4Vより冷延性がよく、加工性も高く熱処理(時効処理)で、
強度を調整することが出来るが、
磨耗に弱く、摩耗に弱く焼き
付きやすい。

JIS 12種(耐食合金) 純チタン同等の強度をもっているが、6AL-4Vに対しては
落ちる。
純チタン以上に耐食性と、耐隙間腐食性が優れて
いるが、磨耗に弱く、焼きつきやかじりなどが発生するこ
とがある。
