「インコネル600 精密板金」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

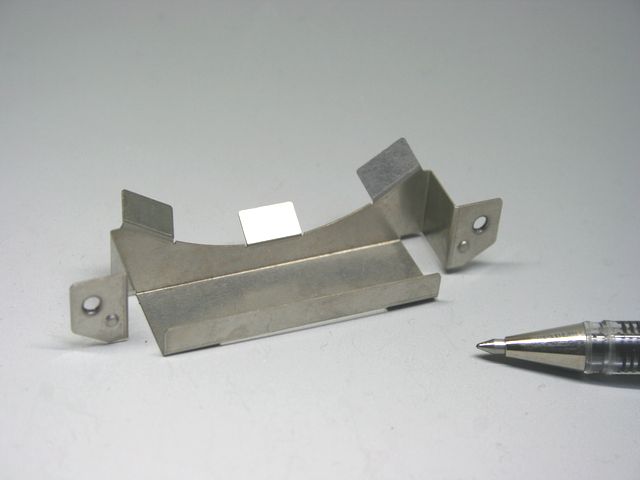

インコネル600 精密板金
材質 インコネル600
ご依頼数量 500個

金型レスで、500個製作対応

金型レス(形状カット・曲げ加工)・簡易金型(凸加工・バーリング加工)で製作を行った精密板金の事例です。


「こだま」がご提供できること

1)精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
2)金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
3)約100個のリピート品、約2000個の限定製作対応
4)様々な材料、豊富な在庫と材料入手
SUS系、リボン鋼、銅系、チタン系、インコネル系
5)t0.005~の箔・微細加工技術
6)各種溶接加工
7)各種表面処理・熱処理加工
8)材料分析


「品質」をスピーディーにお届けします。


インコネルは、良好な耐酸化性を持ち、CI-イオンによる応力腐食割れに強く、高純水およびアルカリに対する耐食性にも優れています。

【各種インコネル材の特性と適用分野】

■インコネル600

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル600

76.0

15.5



8.0








インコネル 600 の特性

• アルカリ、酸化、炭化、窒化に対しての耐性
• 室温および高温下で応力腐食割れに対しての耐性
• 乾燥した塩素および塩化水素に対しての耐性
• 氷点下、室温および高温下(700℃以下)で機械的特性

インコネル 600 の適用分野

化学・食品工業の製造装置、熱交換機・加熱部材・部品、熱処理治具、原子炉部品、電子機器部品


■インコネル625

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル600

58

120

8

5.0





Nb+Ta 3.15~4.15


インコネル 625 の特性

• 高いクリープ破裂の強度
• 侵食、孔食、隙間腐食、粒間腐食への耐性
• 塩化物イオン応力割れげの耐性
• 非磁性体で、機械的特性が良い

インコネル 625 の適用分野
化学工業製品製造設備、公害防止設備、核融合炉設備、原子炉部品、航空宇宙機器部品、海水処理設備


■インコネル718

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル718

54.0

18.0

3.0

18.5





Ti0.9
Al0.5
Nb+Ta5.1


インコネル 718 の特性

• 焼鈍し状態で、加工特性が良い
• 氷点下、室温および高温下(700℃以下)における優れた機械的特性
• 1000℃以下の耐酸化性が高い
• 引っ張り強度、疲労強度、クリープ破断強度が高い
• 非磁性体で、機械的特性が良い
• アーク溶接および抵抗溶接プロセスによる溶接性が良好(溶接後割れの心配がない)

インコネル 718の適用分野

ガスタービン、ロケットエンジン部品、高張力ボルト、スプリング、原子炉部品、宇宙船部品
