「インコネル材の部品製作事例 一覧 」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

インコネル材の部品製作事例 一覧
材質 インコネル
ご依頼数量 50枚

インコネル材の加工技術

「こだま」では薄板を中心に、インコネル材の精密板金加工を始め、溶接加工を用いたパイプ成形
ストレーナー製作等を行っています。また、切削加工にも対応しています。

※製作内容にもよりますが、基本1個からの製作対応が可能です。
※インコネルの溶接の詳細は、こちらから

「こだま」がご提供できること

  1. インコネルの材料販売(種別、板厚、サイズ、枚数、まずはご相談ください)
  2. 精密板金部品の構想段階からのご相談。材質・形状・機能性など、構想段階から対応いたします。
  3. 金型レス製作で、精密板金部品製作1個から 。標準化された独自の金型で、初期費用ゼロで小部品製作が可能
  4. 約100個のリピート品、約2000個の限定製作対応
  5. 様々な材料、豊富な在庫と材料入手。SUS系、リボン鋼、銅系、チタン系、インコネル系
  6. t0.005~の箔・微細加工技術
  7. 各種溶接加工
  8. 各種表面処理・熱処理加工
  9. 材料分析

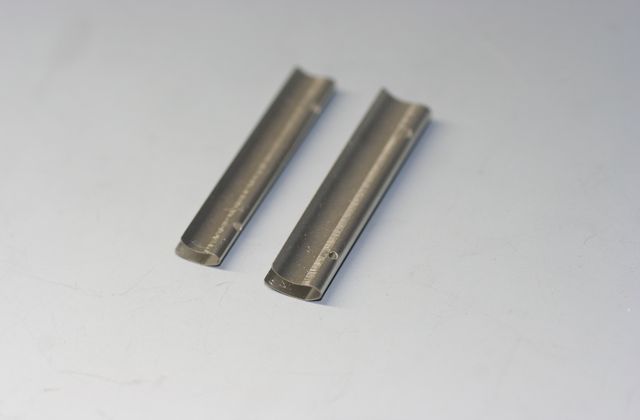

IMG_5309.JPG液晶ガラス製造装置 クリップ
インコネル600 t0.2

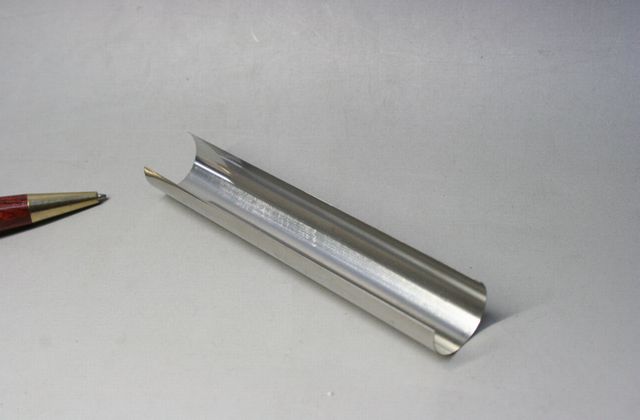

IMG_8441.JPGガスタービンカバー
インコネル600 t0.3


※その他クリップの製作事例は、こちらから

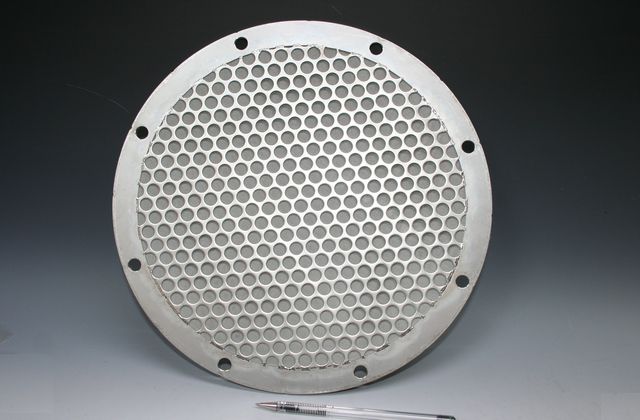

IMG_5167.JPGストレーナー
インコネル718

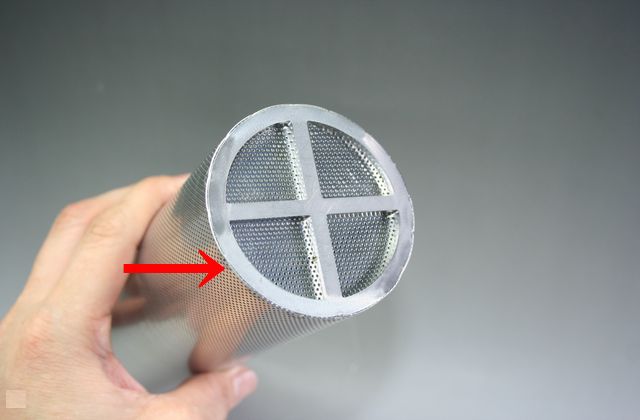

IMG_0670.JPGストレーナー
インコネル718


※その他ストレーナーの製作事例は、こちらから

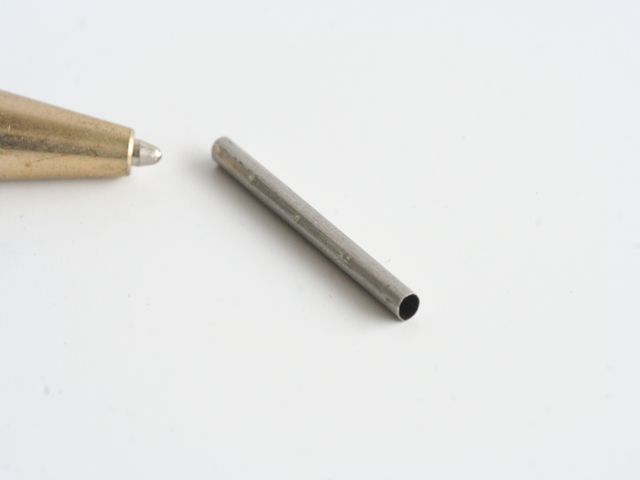

IMG_8433.JPGU字形2個をスポット溶接で
組み付けたパイプ

インコネル600 t0.1

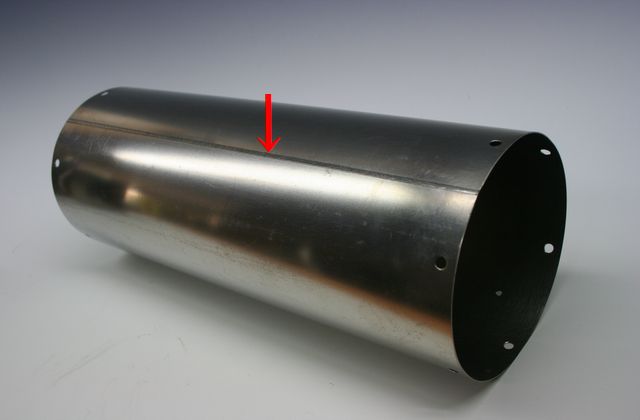

ロール成形後、
ティグ溶接を行ったパイプ
インコネル600 t0.3


※特注溶接パイプの詳細は、こちらから

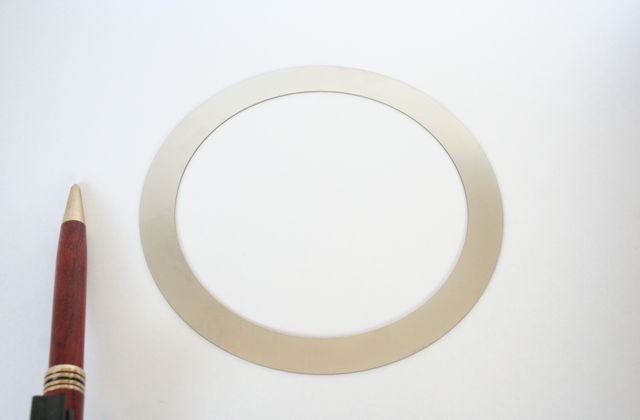

IMG_8905.JPGシムリング
インコネル718 t0.3
IMG_5724.JPG航空宇宙機器部品
インコネル718 t0.3


※その他シムリングの製作事例は、こちらから

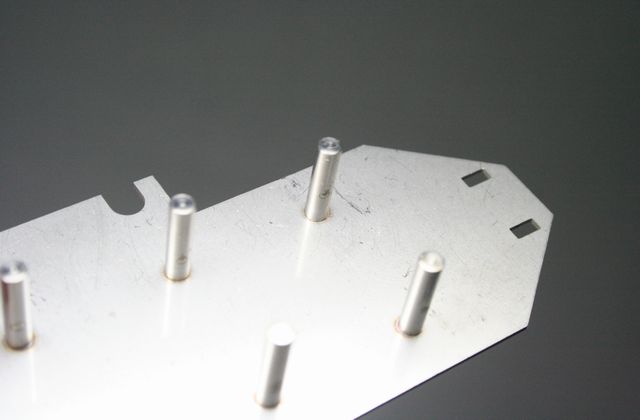

IMG_6993.JPG半導体製造装置部品
インコネル600 t0.8

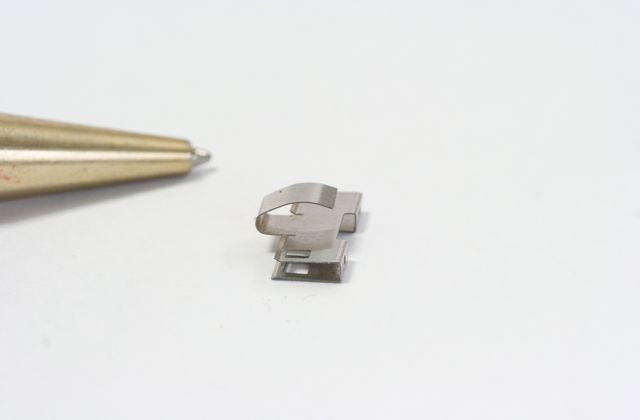

IMG_8872.JPG板バネ
インコネル600 t0.2


※その他板バネの製作事例は、こちらから
※当サイト掲載のサンプルは、大半インコネル材で製作可能です。


「品質」をスピーディーにお届けします。



インコネル はニッケル基の超合金の商標で、ニッケルをベースに、鉄、クロム、ニオブ、モリブデン等の合金元素量の差異によってインコネル600、インコネル625、インコネル718、インコネルX750等様々なものに分けられます。

【各種インコネル材の特性と適用分野】

■インコネル600

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル600

76.0

15.5

8.0


インコネル 600 の特性
• アルカリ、酸化、炭化、窒化に対しての耐性
• 室温および高温下で応力腐食割れに対しての耐性
• 乾燥した塩素および塩化水素に対しての耐性
• 氷点下、室温および高温下(700℃以下)で機械的特性

インコネル 600 の適用分野
化学・食品工業の製造装置、熱交換機・加熱部材・部品、熱処理治具、原子炉部品、電子機器部品


■インコネル625

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル600

58

120

8

5.0

Nb+Ta 3.15~4.15


インコネル
625 の特性
• 高いクリープ破裂の強度
• 侵食、孔食、隙間腐食、粒間腐食への耐性
• 塩化物イオン応力割れげの耐性
• 非磁性体で、機械的特性が良い


インコネル 625 の適用分野
化学工業製品製造設備、公害防止設備、核融合炉設備、原子炉部品、航空宇宙機器部品、海水処理設備


■インコネル718

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコネル718

54.0

18.0

3.0

18.5

Ti0.9 Al0.5 Nb+Ta5.1


インコネル
718 の特性

• 焼鈍し状態で、加工特性が良い
• 氷点下、室温および高温下(700℃以下)における優れた機械的特性
• 1000℃以下の耐酸化性が高い
• 引っ張り強度、疲労強度、クリープ破断強度が高い
• 非磁性体で、機械的特性が良い
• アーク溶接および抵抗溶接プロセスによる溶接性が良好(溶接後割れの心配がない)

インコネル 718の適用分野
ガスタービン、ロケットエンジン部品、高張力ボルト、スプリング、原子炉部品、宇宙船部品

■インコネル750

合金名

主要化学組織(Wt%)

Ni

Cr

Mo

Fe

Co

Cu

インコル758

74

15

7

Ti2.25-2.75 Al0.4-1.0 Nb+Ta0.7-1.2


インコネルX750(ALLOYX750 )の特性

●600°C(1100°F)までの温度範囲で、引張り強度が高い
●820°C(1500°F)までの温度範囲で、クリープ強さおよび破断強度が高い
●980°C(1800°F)までの温度範囲で、耐酸化性が高い
●極低温環境における優れた機械的特性
● 高温および低温下の耐腐食性が良好
●抵抗溶接、ティグ(アルゴン)溶接電子ビーム溶接における溶接性が良好


インコネル 750の適用分野
耐熱スプリングを始め、ガスタービン、原子炉部品、圧力容器、ファスナー

記事に関連する製作事例

インコネル600 精密板金画像
インコネル600 精密板金
