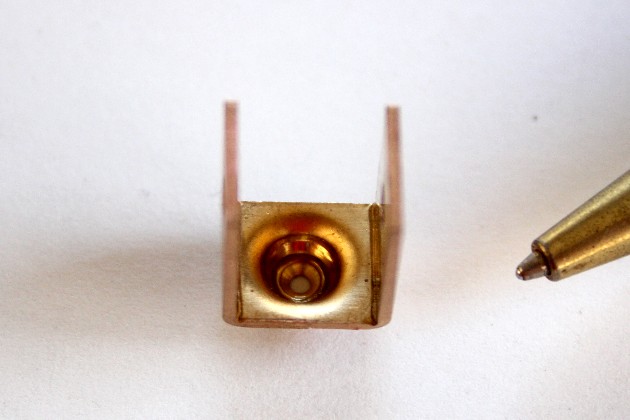

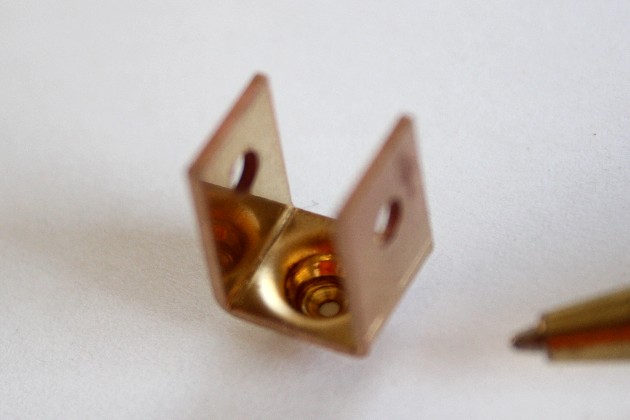

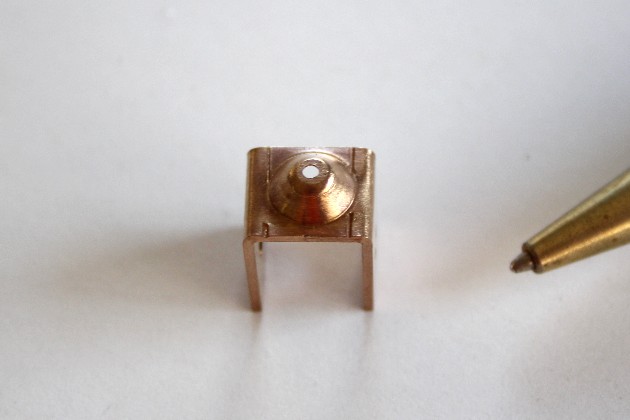

照明器具 スッチ連動金具精密板金成形品
材質 真鍮(C2801)t1.0
ご依頼数量 5個

試作品製作対応


真鍮(C2801)t1.0の精密板金加工品です。
範囲の狭い箇所に深絞りをするのがキーワードとなります。

簡易金型を使用した絞り成形後、外形をワイヤーカットでトリミングを行い。
曲げ加工を行っています。

曲げ加工も外側に金型の入るスペースが
ありませんが、独自工法で曲げています。


形状・材質・製作数に合わせて、製作方法の選択


「こだま」は、板金加工における、様々な製作方法の選択で、
コストパフォーマンスを提供しています。
