sus304 磁性

SUS304に磁性について

SUS(ステンレス)材には、一般的に磁性体のものと、非磁性隊のものがあります。磁性体の種類としては、フェライト系、マルテンサイト系があります。非磁性体としては、オーステナイト系ですが、加工を行う際の応力が原因で内部結晶構造に変化が生じ、材料の一部分が結晶構造になって磁性を帯びます。ですので、オーステナイト系のSUS304でも、磁石にくっつく現象が生じます。その代表的なのが板材の場合、CSP材(板バネ材)です。CSP材には、一般的に、1/2H・3/4H・Hの三種類に区分されますが、バネ特性が高くなるにつれ磁性も高くなります。
バネ特性が高く求められる中、磁性体を抜くことは、熱処理が必要となり、バネ特性は極めて低下しますので、現実的ではありません。

また、曲げ加工等で、部分的に磁性体になることがあります。

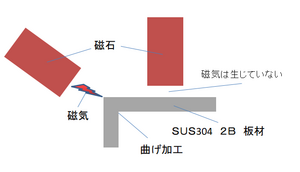

SUS304 磁性.png
曲げ加工後、材料の一部分が結晶構造になって磁性を帯びます。

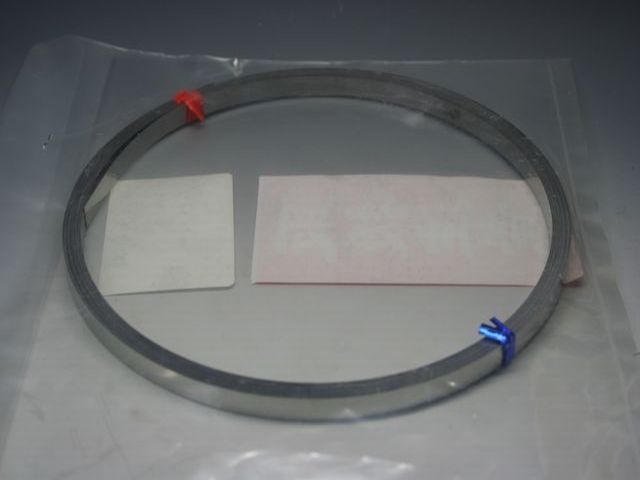

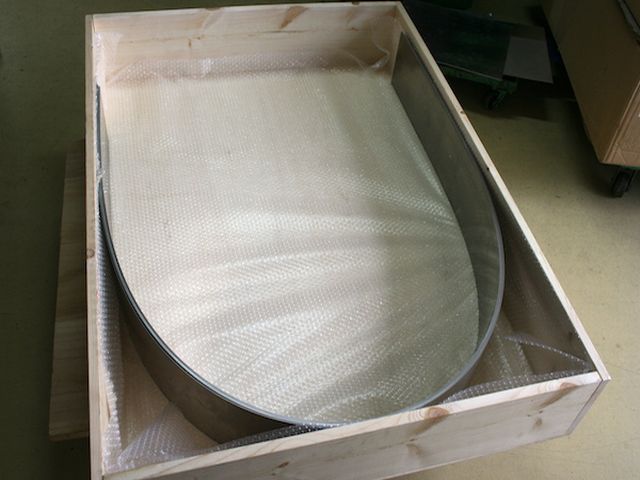

「こだま」では、SUS304 CSP材他、各種材料販売、寸法カットも行っています。
各種材料販売は、こちらから

磁性をもつ、SUS材質について

ステンレスの板バネ材は、他の材質に比べて、バネ特性が細かく選定できるのが特徴です。

バネ(ばね)用ステンレス鋼帯(SUS-CSP)

ステンレス系の薄板・板金パーツや、ステンレス系板バネにはSUS304-CSPが最もよく利用されていますが、板バネにはバネ特性の低い順に1/2H,3/4H,Hと一般的には、3段階で、用途に応じて使用されています。

シムに使用する材料としてもSUS304-CSPが一般的で、2B材に対し材料費はある程度高くなりますが、板厚精度が高いことから、ご指定の無い場合弊社ではCSP材を使用しています。
また、SUS304 CSPよりさらに高いバネ特を要する板バネには、SUS301 CSPを使用しています。
SUS301もSUS304と同じくバネ特性は一般的に3段階で用途に応じて利用されています。

▼表1、SUSバネ材標準板厚表(メーカーの自主基準であり、流通で一般入手できない板厚もあります)

SUSバネ材の標準板厚(JIS G 4313)
材質SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm0.10、0.12、0.15、0.20、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50


▼表2、JIS G 4313 バネ用ステンレス鋼帯の板厚寸法公差表

SUSバネ材板厚公差(JIS G 4313の厚さの許容差)単位mm
SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm 材料幅(250以上600未満)
0.10以上 0.16未満 ±0.020
0.16以上 0.25未満 ±0.030
0.25以上 0.40未満 ±0.035
0.40以上 0.60未満 ±0.040
0.60以上 0.80未満 ±0.045
0.80以上 1.00未満 ±0.050
1.00以上 1.25未満 ±0.050
1.25以上 1.60以下 ±0.060


▼表3、バネ用ステンレス鋼帯の性質

種類の記号調質記号硬度(Hv)引張強さ(N/㎜2伸び(%)
SUS301CSP1/2H310以上930以上10%以上
3/4H370以上1130以上5%以上
H430以上1320以上
EH490以上1570以上
SUS304CSP1/2H250以上780以上6%以上
3/4H310以上930以上3%以上
H370以上1130以上
NSS431 DP-2340~4001200(参考値)9%(参考値)
SUS420J20210以下
析出硬化系熱処理後硬さ(Hv)
NSSHT1770280以上450以上
SUS631CSP0200以下1030以下345以上
1/2H350以上1080以上380以上
3/4H400以上1180以上450以上
H450以上1420以上530以上



「こだま」がご提供できること

1.板バネの構想段階からの、ご相談
2.材質の選択(豊富な薄板金属の在庫)t0.005~
3.製作内容に合わせた、製作方法の選択
4.金型レス・簡易金型製作で、1個~約2000個の製作
5.材料分析
