板金試作 簡易金型での製作
材質 SPTE(ブリキ)
ご依頼数量 10個

簡易金型を使用した、板金試作

ケースやシャーシ等の板金部品には、ビードや、切りお越しの爪などが必要になる場合があります。

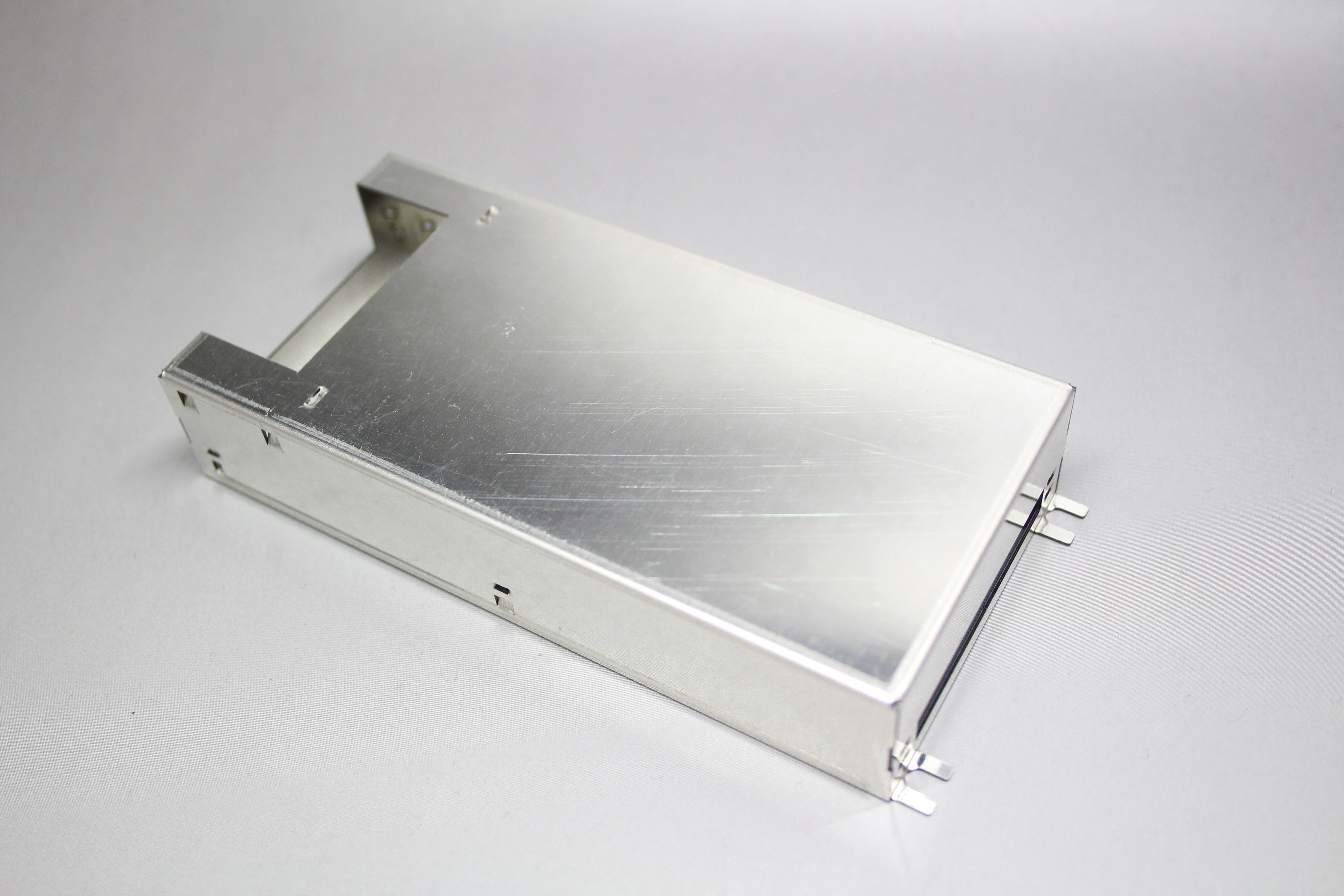

事例は、t1.0×30×220の溶融亜鉛メッキ材のシールドケースですが、箱曲げの他、長手方向にビード出し
(側面強度の補強)を行い、ケース内への部品の勘合を行うための切りお越しを行った事例です。

試作段階においては、検証結果で具体的になるまでに繰り返し試作を行うケースもありますので、
試作品はできる限り予算を抑えたいのは当然です。

「こだま」では、さまざまな材質・板厚・形状・追加加工に対応してきた結果、適切な材料の形状カット
(展開形状)及び、曲げ加工に対応した結果、各工程ごとの金型の標準化を行い、板金試作における
「金型レス」製作を確立しました。また、事例のようなビード、切りお越し等が生じる製品には、
簡易金型の製作ノウハウを蓄積し、低価格・短時間をご提供しています。

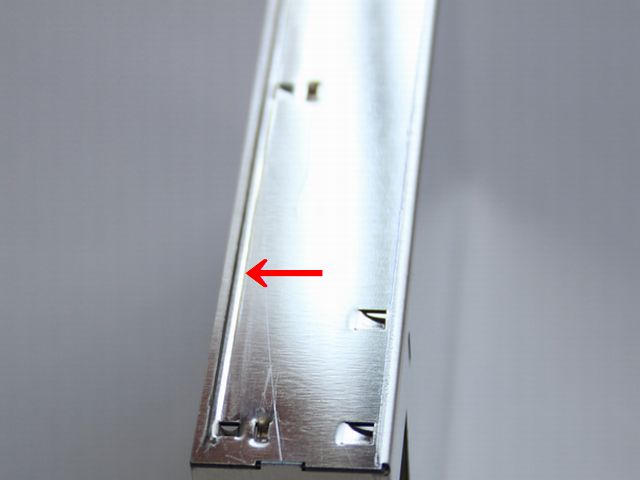

幅2mm、高さ1.5mm、長さ125のビード出し加工
簡易金型仕様
板金試作 シールドケース44455 (3).jpg

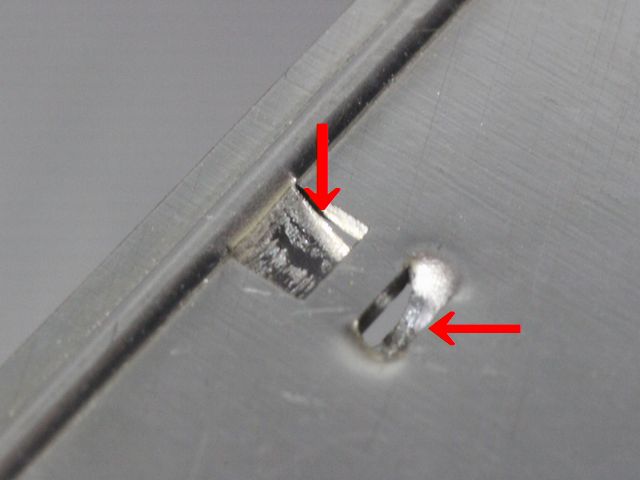

切り押し加工
簡易金型仕様


※その他シールドケースの製作事例は、こちらから



「こだま」がご提供できること

1.豊富な薄板金属の在庫
2.金型レス・簡易金型製作、板バネ・薄板金属部品の1個~約2000個製作
3.製作内容に合わせた、適切な製作方法の選択4.製品に合わせた、溶接方法の選択(溶接サイト技術情報)
5.熱処理及び、表面処理(対応不可な場合もあります)
6.全国対応

取扱い材料

鉄系 SPCC(鉄)、SPTE(ブリキ)、SK(生・焼き入れリボン鋼)
ステンレス系  SUS304:BA、1/2H 3/4H・H・EH
SUS301:1/2H・3/4H・H・EH
SUS316、SUS631、SUS430、SUS410
パーマロイ材 42アロイ、50アロイ、インコネル、インバー
銅系 C1100P(タフピッチ銅)
C2801(真鍮)
C5210P(りん青銅板二種)、C5210(バネ用りん青銅板)
C7521(洋白板二種)、C7701(バネ用洋白板)
C1700/C1720(バネ用ベリリューム銅)
その他 チタン、チタンバネ、モリブデン


弊社へのご質問の多い材質、またはご依頼いただく製品の、主流材質の性質を記載していますので参考にしてください。
