「精密板金部品(SUS430 2B t0.3)」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

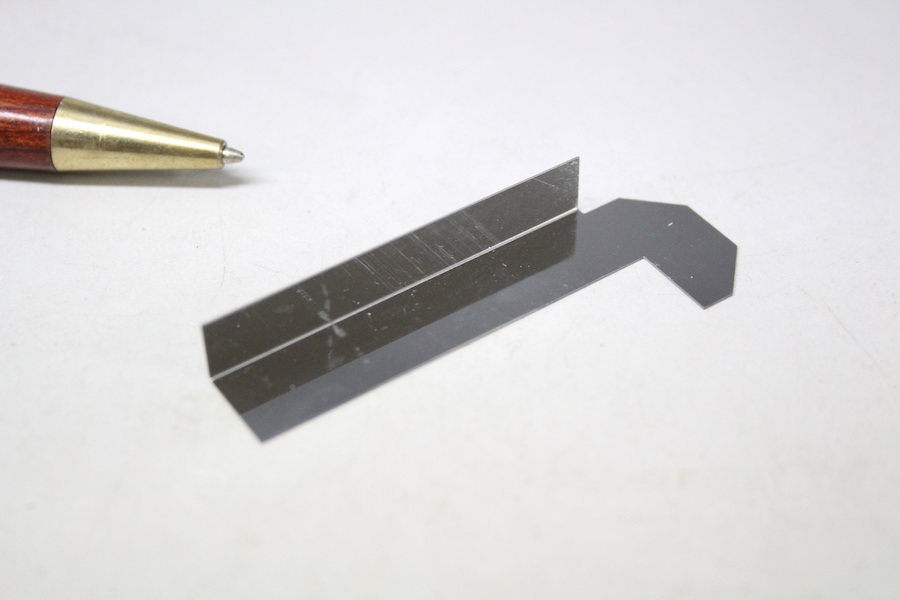

精密板金部品(SUS430 2B t0.3)
材質 SUS430 2B t0.3
ご依頼数量 100個

ステンレスでも磁性を持つフェライト系ステンレスのSUS430 2Bの製作事例です。一般的なSUS304は磁性を持ちませんが(バネ材は多少あります)SUS430は鋼のように磁性を持ちます。磁性は持つものの耐食性に優れているのが特徴で、シールドケースとしても使用されることがあります。

SUS430の板金加工を1個から

試作、限定製作などにご対応しており、数量は1個から数千個単位(5000個/lot 以上はご対応不可)の量産まで柔軟にご対応します。
ただし、この大きさ・板厚になると100枚〜200枚程度が限界の数量となります。

数量・仕様に合わせた加工をご提供

レーザー、エッチング、ワイヤーカット、プレスなど様々な加工にご対応しており、数量や仕様に合わせて、それぞれの加工方法の特徴を活かした加工方法で板金加工を行います。

バリ取りの要らない精密加工

少量製作においては、バリを考慮して加工するため、バリ取りの要らない加工方法でトリミングしていきます。また、歪みもほぼゼロで加工を行いますので、t0.1以下の薄板の板金加工も可能です。材質、板厚よっては材料自体のソリが出ている場合がありますが、歪みではないので、基本的には使用時には問題なくお使い頂いております。

SUS430の概要

SUS430は、フェライト系のステンレスで、5大要素にクロムを添加した、18Crステンレスになります。クロムを添加することにより耐食性は上がりますが、SUS304に比べると耐食性は劣ります。建築内装用、家庭用器具、家電部品などで使用されるt0.3以上の流通性の高いSUS430は、SUS304よりも安価ですが、t0.3未満の材料は、流通性の問題からかSUS304よりも材料費があがります。

化学成分

C Si Mn P S Cr Fe
0.12以下 0.75以下 1.00以下 0.04以下 0.03以下 16.00〜18.00 残り

物理的性質

密度
(g/cm3
融点
(℃)
電気抵抗
(μΩcm)
熱膨張係数
(10-6 / ℃)
熱伝導率
(W / mK)
ヤング率
(N/mm2
7.70 1480〜1508 60 15.9 16.3 193

機械的性質

仕上げ状態 引張強度
(N / mm2
硬さ試験
(HV)
伸び
(%)
焼きなまし 450〜570 140〜190 22〜32
