| 材質 | 銅、リン青銅 、ベリリューム銅、真鍮 |
|---|---|
| ご依頼数量 | 製作1個から |
微細・精密品な接点から圧着端子まで、独自開発を行った金型レス・簡易金型により、
高精度な接点・端子の試作品製作を1個から対応しています。
「こだま」では、数多くの接点試作を手掛けてきた結果、独自製作の金型における、
曲げ工程の標準化と、簡易金型のノウハウを蓄積しました。その結果、
1個～数千個までの接点製作における、短納期・高品質のご提供が可能となりました。
金型レス製作

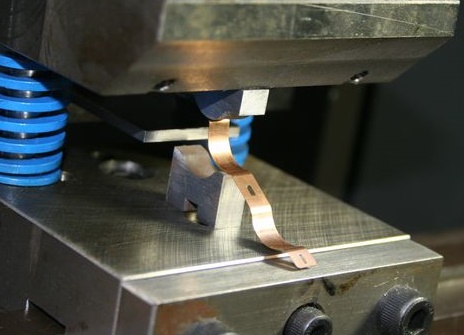

簡易金型製作

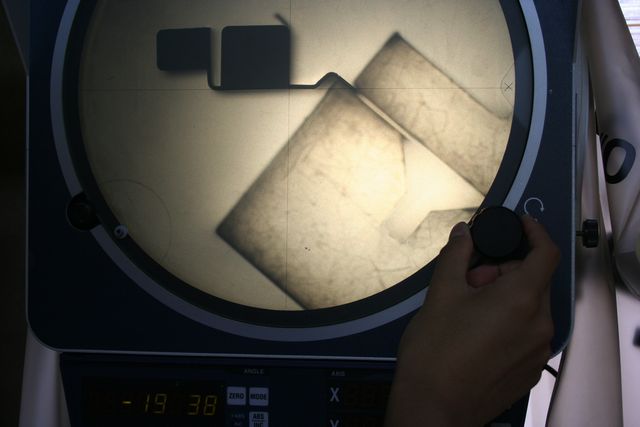

寸法測定
接点の機能しては、大きさ，形，材料，接触力，などが要素となりますが、
接点製作が必要になった場合、概ね形状等は、イメージされているかと思いますので、
ラフスケッチでも結構です、重要項目をご記入のうえ、下記フォームにてメールまたは、FAXで送信ください。
既に図面がある場合は、即時に具体的回答が行えます。
リレー、スイッチ、電磁開閉器、ブレーカー、温度調節器、単一電池・単二電池・単三電池・単四電池・単五電池・コイン電池各種・ボタン電池各種等の接点、及び関連部品、各種電池端子、リード片、薄型バネ。コイルスプリングタイプの電池接点。
その他、携帯電話用端子、シールド板、シム板、板バネ、放熱板、電池接点・端子の関連部品

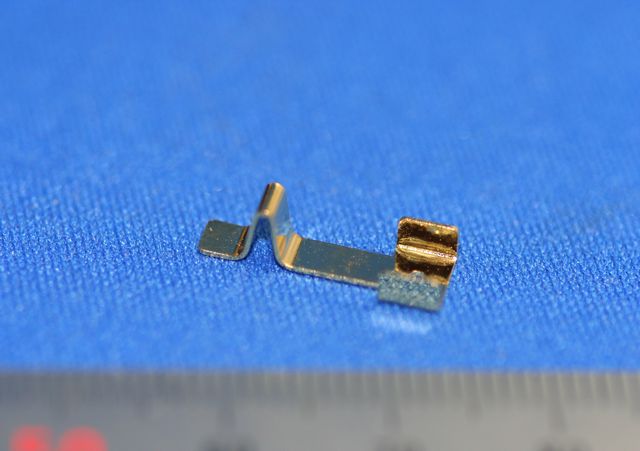

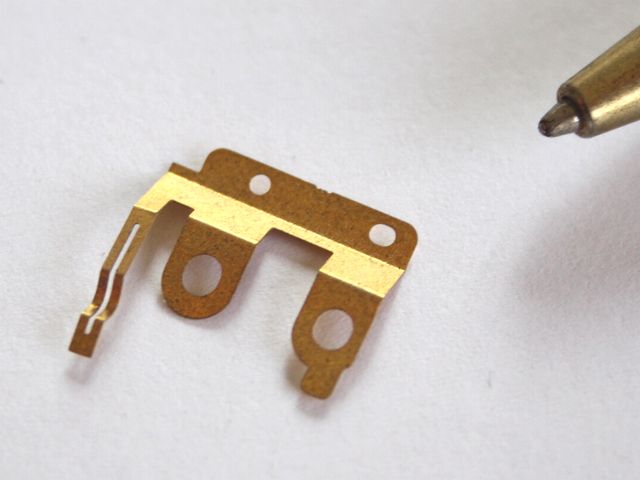

精密接点・端子製作１個から

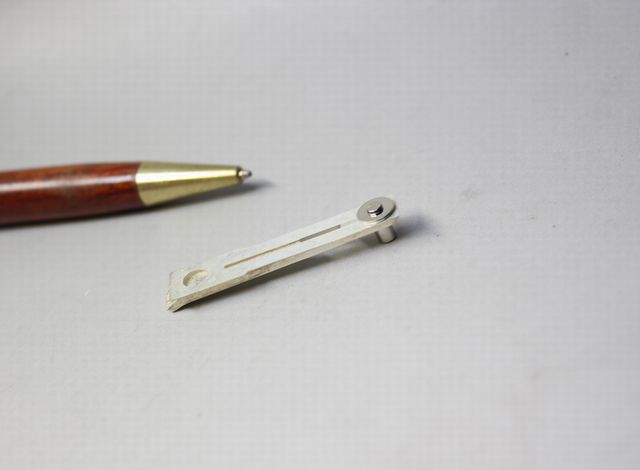

接点・端子におけるスポット溶接
接点・端子におけるピンなどのカシメ加工

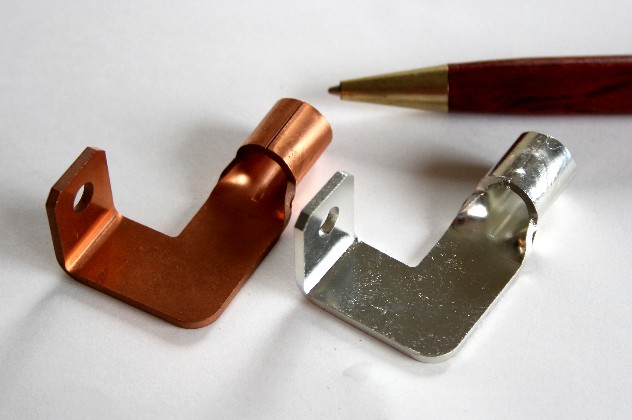

接点・端子のメッキ
無酸素銅はブスバーや端子などによく使われる材質で、銅の純度が高く導電性に優れている材料ですが、その分柔らかく、バネ性は、ほぼありません。
| 比重 | 8.94 |
|---|---|
| 熱膨張係数 （20〜300℃）10-6/K |
17.7 |
| 熱伝導度 （20℃）W/(m・K) |
391 |
| 体積抵抗率 μΩ・m |
0.0171 |
| 導電率 %IACS |
101 |
| 縦弾性係数 Gpa |
118 |
| 引張試験 | 曲げ試験＊1 | 硬さ試験（参考） | |||||
|---|---|---|---|---|---|---|---|
| 厚さ mm |
引張強さ N/mm2 |
伸び ％ |
厚さ mm |
曲げ角度 | 内側半径 | 厚さ mm |
硬さ＊2 HV |
| 0.10以上 0.15未満 | 215〜285 | 15以上 | 2.0以下 | 180° | 厚さの0.5倍 | 0.30以上 | 55〜100 |
| 0.15以上 0.30未満 | 20以上 | ||||||
| 0.30以上 4.0以下 | 215〜275 | 25以上 | |||||
無酸素銅やタフピッチ銅に比べて導電率は劣りますが、バネ性が必要な接点に使用されます。また、導電性の向上や酸化防止を目的に金メッキなどを施すことも少なくありません。
| バネ用ベリリウム銅，リン青銅、及び洋白の標準板厚 | |
|---|---|
| 材質 | C1720、C1700、C7701，C7521，C5210，C5191 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 真鍮 | |
|---|---|
| 材質 | C2801 |
| 板厚 mm | 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10 |
| タフピッチ銅 | |
|---|---|
| 材質 | C1100 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 無酸素銅 | |
|---|---|
| 材質 | C1020 |
| 板厚mm | 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0 |
| 板厚mm | 材料幅200以下 C1700，C1720 |
材料幅400以下 C5210，C7701 |
|---|---|---|
| 0.05以上 0.08以下 | ±0.005 | |
| 0.08を越え 0.15以下 | ±0.008 | |
| 0.15を越え 0.25以下 | ±0.013 | |
| 0.25を越え 0.4以下 | ±0.018 | |
| 0.4を越え 0.55以下 | ±0.020 | |
| 0.55を越え 0.7以下 | ±0.025 | |
| 0.7を越え 0.9以下 | ±0.030 | |
| 0.9を越え 1.2以下 | ±0.035 | |
| 1.2を越え 1.5以下 | ±0.045 | |
| 1.5を越え 2以下 | ±0.050 | |
| 種類の記号 | 調質記号 | 硬度（Hv） | 引張強さ （N／㎜2） |
伸び（％） |
|---|---|---|---|---|
| C5191（りん青銅2種） | 1/2H | 150～205 | 490～610 | 20％以上 |
| H | 180～230 | 590以上 | 8％以上 | |
| C5210（バネ用りん青銅） | 1/2H | 140～205 | 470～610 | 27％以上 |
| H | 185～235 | 590以上 | 20％以上 | |
| C7521（洋白2種） | 1/2H | 120～180 | 440～570 | 5％以上 |
| H | 150～210 | 540～640 | 3％以上 | |
| C7701（バネ用洋白） | 1/2H | 150～210 | 540～655 | 8％以上 |
| H | 180～240 | 630～735 | 4％以上 | |
| C1700（ベリリューム銅） 時効効果処理後 |
1/4H | 330～410 | 1100以上 | 2％以上 |
| H | 360～430 | 1230以上 | - | |
| C1720（ベリリューム銅） 時効効果処理後 |
1/2H | 345～430 | 1180以上 | 2％以上 |
| H | 380～450 | 1270以上 | - |
