| 材質 | C5210（りん青銅） H t0.4 |
|---|---|
| ご依頼数量 | 30個 |

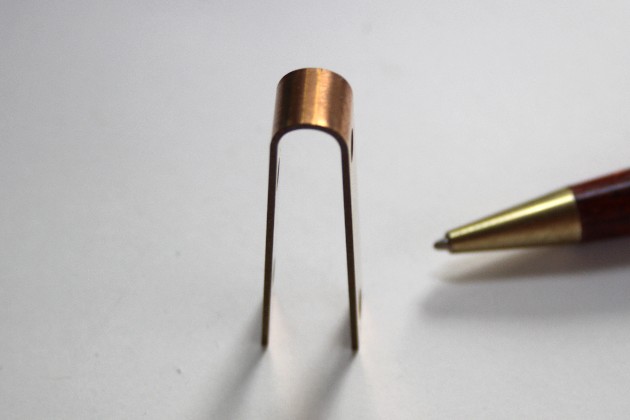

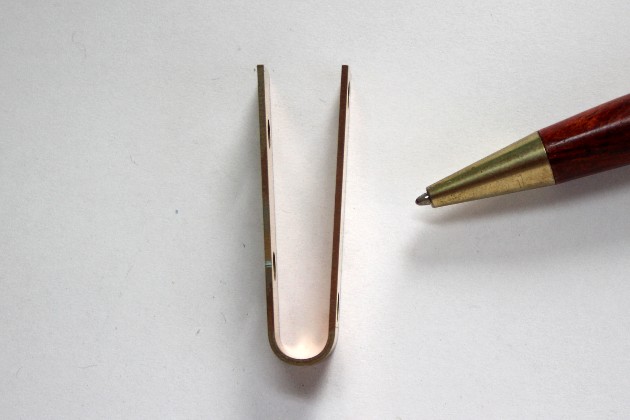

簡易金型（U字形絞り成形）による接点バネの製作事例です。
形状によっても変わってきますが、簡易金型は2000個くらいまではコストメリットがあります。
また、金型は通常１ヶ月以上製作期間が必要ですが、簡易金型であれば、１０日程度で製作ができます。
産業機器・民生機器などの、スイッチを操作すると開いていた回路が閉じて通電が生じる構成部品です。
接点の材質は、開閉という動作が必要なのでバネ姓が必要になり、リン青銅の場合には、C5210材が主流に使用されています。
接点の製作工程は、形状カットを行い曲げ加工を行って成形を行いますが、バネ特性の高い材質は、一般材を成形するよりも、
曲げ加工における工程がが増える（スプリングバックへの対処）ケースが多いです。よって、複数の金型が必要になりますが、
「こだま」では、バネ接点における数々の試作を行ってきた中で、独自製作の金型の標準化（金型レス）を確立していますので、金型の初期費用が必要なく製作がすることが可能です。また、追加工（エンボス等）が必要な場合は簡易金型の製作を行い対応しています。
無酸素銅はブスバーや端子などによく使われる材質で、銅の純度が高く導電性に優れている材料ですが、その分柔らかく、バネ性は、ほぼありません。
| 比重 | 8.94 |
|---|---|
| 熱膨張係数 （20〜300℃）10-6/K |
17.7 |
| 熱伝導度 （20℃）W/(m・K) |
391 |
| 体積抵抗率 μΩ・m |
0.0171 |
| 導電率 %IACS |
101 |
| 縦弾性係数 Gpa |
118 |
| 引張試験 | 曲げ試験＊1 | 硬さ試験（参考） | |||||
|---|---|---|---|---|---|---|---|
| 厚さ mm |
引張強さ N/mm2 |
伸び ％ |
厚さ mm |
曲げ角度 | 内側半径 | 厚さ mm |
硬さ＊2 HV |
| 0.10以上 0.15未満 | 215〜285 | 15以上 | 2.0以下 | 180° | 厚さの0.5倍 | 0.30以上 | 55〜100 |
| 0.15以上 0.30未満 | 20以上 | ||||||
| 0.30以上 4.0以下 | 215〜275 | 25以上 | |||||
無酸素銅やタフピッチ銅に比べて導電率は劣りますが、バネ性が必要な接点に使用されます。また、導電性の向上や酸化防止を目的に金メッキなどを施すことも少なくありません。
| バネ用ベリリウム銅，リン青銅、及び洋白の標準板厚 | |
|---|---|
| 材質 | C1720、C1700、C7701，C7521，C5210，C5191 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 真鍮 | |
|---|---|
| 材質 | C2801 |
| 板厚 mm | 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10 |
| タフピッチ銅 | |
|---|---|
| 材質 | C1100 |
| 板厚 mm | 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0 |
| 無酸素銅 | |
|---|---|
| 材質 | C1020 |
| 板厚mm | 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0 |
| 板厚mm | 材料幅200以下 C1700，C1720 |
材料幅400以下 C5210，C7701 |
|---|---|---|
| 0.05以上 0.08以下 | ±0.005 | |
| 0.08を越え 0.15以下 | ±0.008 | |
| 0.15を越え 0.25以下 | ±0.013 | |
| 0.25を越え 0.4以下 | ±0.018 | |
| 0.4を越え 0.55以下 | ±0.020 | |
| 0.55を越え 0.7以下 | ±0.025 | |
| 0.7を越え 0.9以下 | ±0.030 | |
| 0.9を越え 1.2以下 | ±0.035 | |
| 1.2を越え 1.5以下 | ±0.045 | |
| 1.5を越え 2以下 | ±0.050 | |
| 種類の記号 | 調質記号 | 硬度（Hv） | 引張強さ （N／㎜2） |
伸び（％） |
|---|---|---|---|---|
| C5191（りん青銅2種） | 1/2H | 150～205 | 490～610 | 20％以上 |
| H | 180～230 | 590以上 | 8％以上 | |
| C5210（バネ用りん青銅） | 1/2H | 140～205 | 470～610 | 27％以上 |
| H | 185～235 | 590以上 | 20％以上 | |
| C7521（洋白2種） | 1/2H | 120～180 | 440～570 | 5％以上 |
| H | 150～210 | 540～640 | 3％以上 | |
| C7701（バネ用洋白） | 1/2H | 150～210 | 540～655 | 8％以上 |
| H | 180～240 | 630～735 | 4％以上 | |
| C1700（ベリリューム銅） 時効効果処理後 |
1/4H | 330～410 | 1100以上 | 2％以上 |
| H | 360～430 | 1230以上 | - | |
| C1720（ベリリューム銅） 時効効果処理後 |
1/2H | 345～430 | 1180以上 | 2％以上 |
| H | 380～450 | 1270以上 | - |
