「半導体チップ押さえ部品」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

半導体チップ押さえ部品
材質 SUS304 φ0.5とシャフト+t1.0とφ5切削品の組み付け
ご依頼数量 3000個(分納)

複合加工の、試作・量産対応

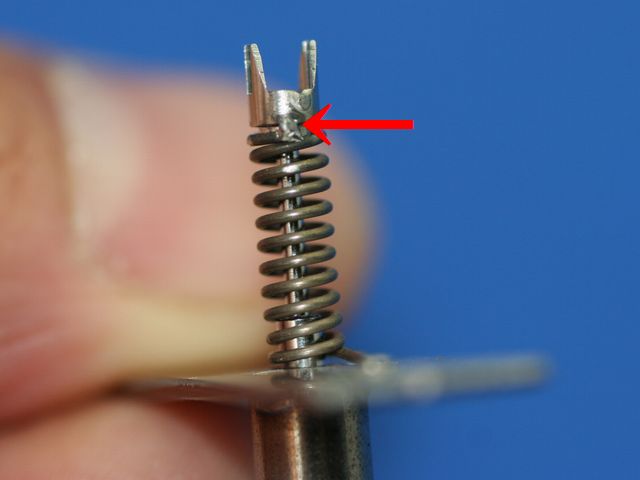

精密切削加工後、先端に放電加工で王冠状に成形を行ったシャフト(ピン)に、線形φ0.5のコイルばね先端を溶接し、

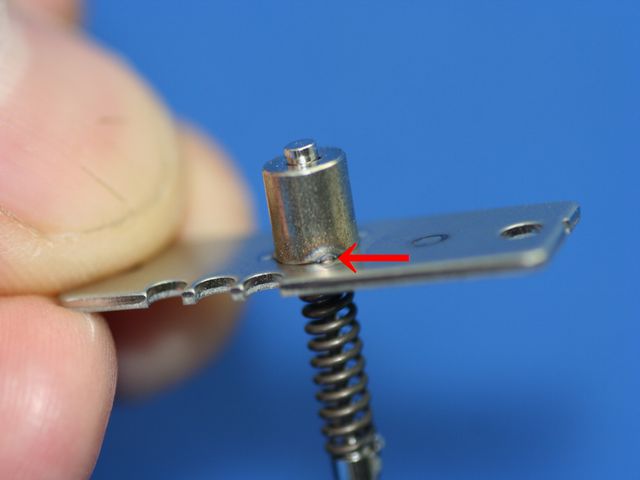

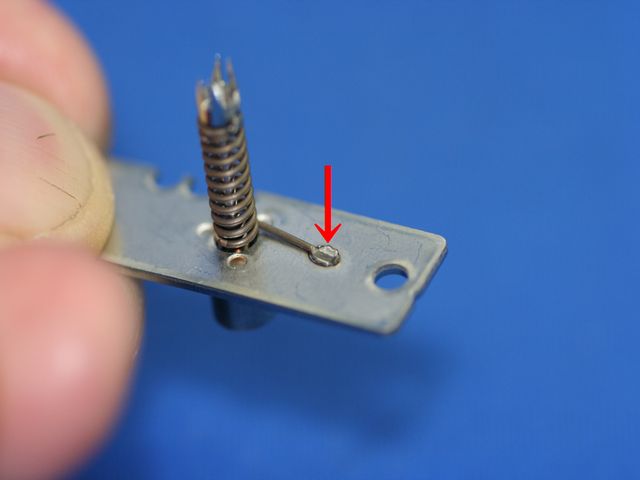

事前にt1.0のプレートにφ5の軸受(シャフト受け)をプロジェクション溶接で接合したものと、最終スポット溶接で組み付けています。
微細溶接仕様のアークスポット溶接を始め、溶接加工の組み付け工法等、すべてご提案した事例です。

複合加工製品の、構想段階からお手伝いします。

「こだま」では、精密切削放電加工レーザー加工、各種溶接加工等を用いて、
様々な複合加工をご提案します。お気軽にご相談ください!

「こだま」がご提供できること

1)精密板金部品の構想段階からのご相談
材質・形状・機能性など、構想段階から対応いたします。
2)金型レス製作で、精密板金部品製作1個から
標準化された独自の金型で、初期費用ゼロで小部品製作が可能
3)約100個のリピート品、約2000個の限定製作対応

4)様々な材料、豊富な在庫と材料入手
SUS系、リボン鋼、銅系、チタン系、インコネル系
5)t0.005~の箔・微細加工技術
6)各種溶接加工
7)各種表面処理・熱処理加工



「品質」をスピーディーにお届けします。
