「世界最小(2005年度)マイクロフォン・シールドケース」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

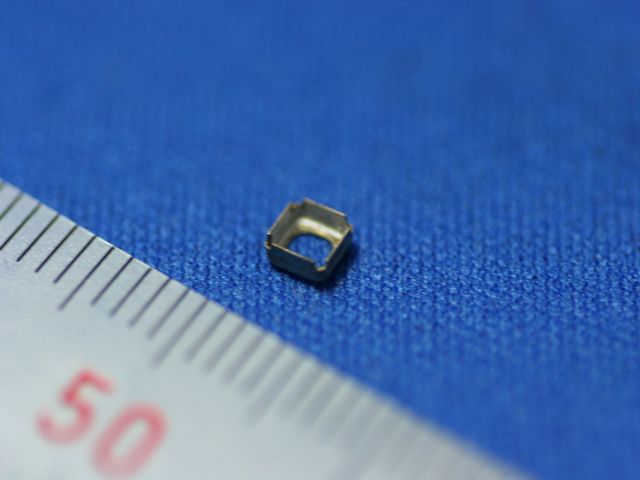

世界最小(2005年度)マイクロフォン・シールドケース
材質 C7521(洋白)t0.1 部分寸法公差±0.01
ご依頼数量 100個(試作 )

高精度絞り成形品(シールドケース)、簡易金型対応


内コナーR0.1という材料的に不可能なエリアもクリアーした高精度角形絞り成形後、中に基板6枚を挿入し開口部(画像下)からカシメ加工を行った究極の製作事例ですが、「こだま」は、独自のノウハウで製作を行った、試作対応の簡易金型で対応しました。


「こだま」では、さまざまな材質・板・形状・サイズにおける、シールドカバー・ケースの製作に対応しています。
