「SPCCパンチング材シールドケース 」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

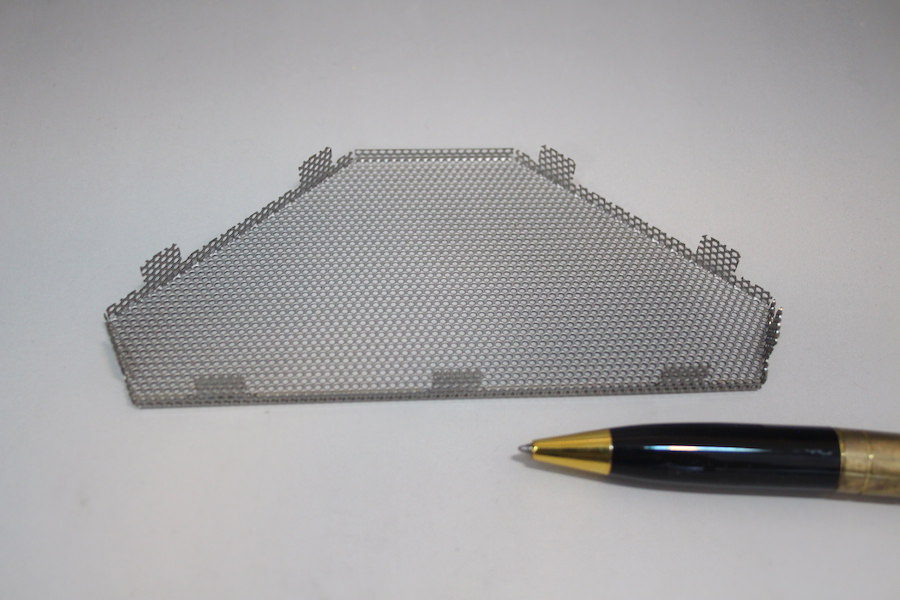

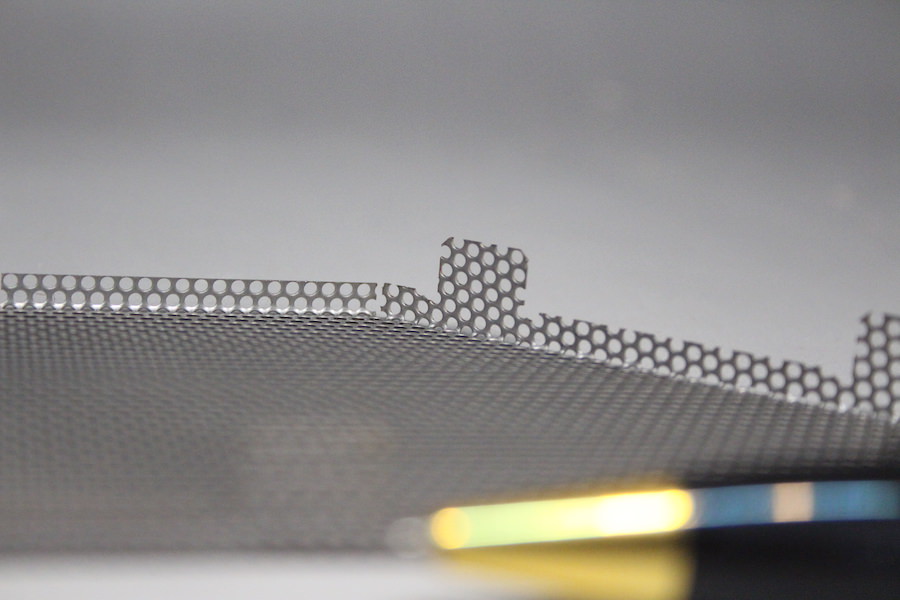

SPCCパンチング材シールドケース

SPCC パンチング材のシールドケースを製作事例です。

金型レス対応、シールドケース製作1個から

こだま製作所では、製作に必要となる各工程の金型・冶具の標準化を行っていますので、特殊形状(簡易金型対応)以外、製品に合わせた金型を製作する必要がなく(金型レス)、シールドケースを1個から製作することが可能です。

薄板加工をメインにしているからこそ出来る精密加工

数量や形状(板厚)を考慮して加工方法を選定し、また標準化された金型・冶具は高精度に仕上げていますので、事例のような薄板のパンチング材でも成形における歪等が生じることがなく高品質に製作することができます。

シールドケースのオーダー製作技術

こだま製作所では小ロット〜中ロット(2000個程度まで)のシールドケース製作に特化しております。数量や形状に合わせて様々な加工方法を変えてニーズに合わせたシールドケースのオーダー製作にご対応しております。

  1. 箱型シールドケースを1個からの少量製作
  2. 金型レスで初期費用を抑えて製作
  3. 簡易金型で複雑な加工(部分的なエンボス加工も!)にも対応
  4. ハステロイ・インコネル・ベリリウムなど特殊な材質に対応

シールドケース の製作に関するお問い合わせはフォームより(添付ファイルも出来ます)ご連絡ください。

取扱い材料

鉄系 SPCC(鉄)、SPTE(ブリキ)、SK(生・焼き入れリボン鋼)
ステンレス系  SUS304:BA、1/2H 3/4H・H・EH
SUS301:1/2H・3/4H・H・EH
SUS316、SUS631、SUS430、SUS410
パーマロイ材 42アロイ、50アロイ、インコネル、インバー
銅系 C1100P(タフピッチ銅)
C2801(真鍮)
C5210P(りん青銅板二種)、C5210(バネ用りん青銅板)
C7521(洋白板二種)、C7701(バネ用洋白板)
C1700/C1720(バネ用ベリリューム銅)
その他 チタン、チタンバネ、モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の、主流材質の性質を記載していますので参考にしてください。
