「ステンレス製 シールドケース 少量製作」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

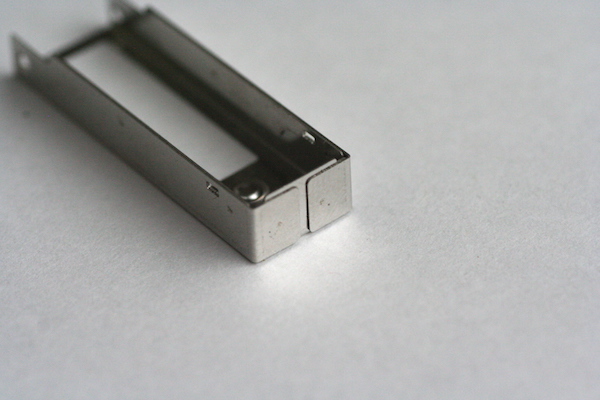

ステンレス製 シールドケース 少量製作
材質 SUS304 CSP t0.2
ご依頼数量 100個

簡易金型で初期費用を、徹底的に抑えたシールドケース製作

板金・プレス成形品において必要不可欠なのが「金型」。
事例の曲げ加工は、金型レスで成形を行い、エンボス(凸)加工は、
簡易金型(使い捨て金型)の製作を行い成形しています。

※金型レス詳細は、こちたらら
※その他シールドケースの製作事例は、こちらから

マイクロスポット溶接で、薄さに強度をプラス

t0.2・幅3mmの薄板を公差±0.1の精度でスポット溶接しました。
薄ければ強度も下がります。
スポット溶接で薄さに強度を加えることが可能となります。

※マイクロスポット溶接の加工事例は、こちらから

「こだま」がご提供できること

1.シールドケースの構想段階からの、ご相談
2.材質の選択(豊富な薄板金属の在庫
3.製作内容に合わせた、製作方法の選択
・形状カットのコストパフォーマンス
曲げ加工のコストパフォーマンス
4.金型レス・簡易金型製作で、1個~約2000個の製作
5.材料分析

取扱い材料

鉄系 SPCC(鉄)、SPTE(ブリキ)、SK(生・焼き入れリボン鋼)
ステンレス系  SUS304:BA、1/2H 3/4H・H・EH
SUS301:1/2H・3/4H・H・EH
SUS316、SUS631、SUS430、SUS410
パーマロイ材 42アロイ、50アロイ、インコネル、インバー
銅系 C1100P(タフピッチ銅)
C2801(真鍮)
C5210P(りん青銅板二種)、C5210(バネ用りん青銅板)
C7521(洋白板二種)、C7701(バネ用洋白板)
C1700/C1720(バネ用ベリリューム銅)
その他 チタン、チタンバネ、モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の

主流材質の性質を記載していますので参考にしてください。
