シム(スペーサー)

シムプレート(スペーサー)、1枚からの製作対応

t0.005mm以下のシムプレートを1枚から


対応板厚:t0.005~、同一形状/板厚違いのバリエーションにも対応します。


シムプレート、さまざまな製作事例は、こちらから

製作内容工法(製作方法)
1枚~数百枚までの限定製作 ワイヤーカット加工重ね切(重ね切用治具を標準装備)
数百枚~数千枚の限定・リピート製作 エッチング加工(原版制作最短3日から)
数千枚からのリピート製作 金型抜き加工(カセット式で金型費軽減)
t0.005~t5.0のシムプレート(スペーサー)製作 レーザ加工(クリーンカット対応)

お問合せ方法

お問合せフォーム、もしくはFAXで、図面もしくはラフスケッチで詳細ご記入の上、製作数をご連絡いただければ、
お見積りいたします。

シムとは

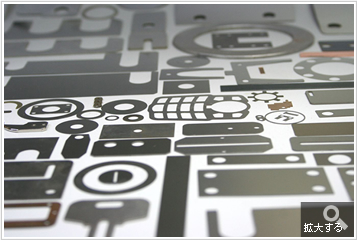

「こだま」では、様々なシムプレートの製作を行っていますが、
まず、シムプレートについて説明したいと思います。

SHIM(シム):詰め木→モノを水平にしたり、隙間などに入れるモノと称されますが、
工業製品としては、産業機器・装置、モーターベース、金型、ベアリング調整等
水平バランスを取るために各種部品の間に、設置されますので、その形状は様々です。

素材は、ステンレスを主流に、リボン鋼などが使用されていて、導電性が必要な箇所には、
銅、リン青銅、ベリリュウム銅、真鍮等が使用されています。

「こだま」の技術情報

1)シムプレート製作、1枚からの対応


「こだま」では、さまざまな形状のシムプレートにおける、要求精度製作数(1枚から少ロット、量産)材質において、条件に適した外形カット(トリミング)加工方法を選択し、品質向上またはコストパフォーマンスをご提供しています。



「製作方法の選択で、コストパフォーマンス」の詳細は、こちらから

2)同一形状、板厚違いのシムプレート製作

豊富な材料在庫、重ね切りの製作方法で、同一形状・板厚違いのシムプレートの製作が行えます。

シムプレート2 (1).jpg

3)高精度対応

シムプレートt0.005~(SUS304仕様)の箔加工から、スペーサーt5.0を±0.02の高精度品からラフな寸法対応(安価)まで、ご要望に合わせた対応を行っております。
※形状・サイズによっても異なりますので、詳しくはお問い合わせ下さい。

4)高精度加工が作り出す、微細シムプレート製作

高精度加工が可能にする、微細加工。

外側のリングシムは、φ1.0×φ0.6、内側の円形シムは、φ0.4の極小のシムの製作事例です。

シム断面写真5)糸面取り不要

極薄のシムプレートにも対応できる、高精度なカット技術ですので、バリやカエリはほぼ無く、ほとんどの場面で糸面取り不要で使用頂けます。

6)シムプレートへの刻印、t0.01から

シムプレートの板厚等の刻印が、t0.01から可能です。

シムプレート2 (2).jpg

製作対応サイズ


最大:2,000×1,000mm
最小:Φ0.4
※材質・板厚によって変わります。


対応枚数:1枚~数千枚


製作枚数は1枚からのオーダー製作が可能ですが、加工負荷が1枚に対し
計算されますので 枚数の多い方が、1枚当たりの価格は下がります。

7)取扱材料

SUS304を始めとする一般的な鋼板から、あまり市場には出回っていないニッチな材料まで幅広く取り扱っております。材料販売も行なっておりますので、他社には無くてもとりあえず聞いてみてください!幅広い材料ネットワークで豊富な材質にご対応します。

▼ステンレス

SUSバネ材の標準板厚
材質 SUS301・SUS304・SUS316・SUS430・SUS631
板厚 mm 0.005、0.01〜0.20(0.01刻み)、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50
※材種によっては無い場合があります。


▼冷間圧延鋼帯

磨き焼き入れリボン鋼の標準板厚
材質 ばね用冷間圧延鋼帯(SK材)を焼き入れしたもの
板厚mm 0.10、0.13、0.15、0.18、0.20、0.23、0.25、0.28、0.30、0.33、0.35、0.40、0.45、0.50、0.6、0.70、0.80、0.90、1.00、1.20、1.40、1.50、1.6、2.0、2.5、3.0
※材種によっては無い場合があります。


▼銅・銅合金・銅合金板バネ標準板厚表

ベリリウム銅,リン青銅、及び洋白の標準板厚
材質 C1720、C1700、C7701,C7521,C5210,C5191
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

 ※材種によっては無い場合があります。

真鍮
材質 C2680・C2801
板厚 mm 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

※材種によっては無い場合があります。

タフピッチ銅
材質 C1100
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0
無酸素銅
材質 C1020
板厚mm 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0


8)板厚精度


通常JIS規格では、下記のような板厚寸法公差になっていますが、シムなど板厚公差が重要になる製品も製作可能です。薄板(±ミクロン単位)はもちろん、t3.0などの厚物も±0.03の高精度板厚シムプレートをご提供しております。
t0.2までは0.01mm単位で取り揃えております。

▼JIS G 4313 バネ用ステンレス鋼帯の板厚寸法公差表

SUSバネ材板厚公差(JIS G 4313の厚さの許容差)単位mm
SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP
板厚 mm 材料幅(250以上600未満)
0.10以上 0.16未満 ±0.020
0.16以上 0.25未満 ±0.030
0.25以上 0.40未満 ±0.035
0.40以上 0.60未満 ±0.040
0.60以上 0.80未満 ±0.045
0.80以上 1.00未満 ±0.050
1.00以上 1.25未満 ±0.050
1.25以上 1.60以下 ±0.060

9)その他、取扱い材料

鉄系 SPCC(鉄)、ブリキ(スズ鍍金鋼材)
パーマロイ材 42アロイ、50アロイ、インコネル、インバー
銅系
C7521(洋白板二種)、C7701(バネ用洋白板)
その他 チタン、チタンバネ、モリブデン

弊社へのご質問の多い材質、またはご依頼いただく製品の

主流材質の性質を記載していますので参考にしてください。

試作・単品製作OK

代表的なシム(スペーサー)事例紹介

シム、スペーサーとは?

シム、スペーサーとは?
材質
SUS304 H t0.1
製作数量
130枚

シムライナー

シムライナー
材質
ステンレス、リボン鋼、 銅、リン青銅、ベリリュウム銅、真鍮、アルミ等
製作数量
製作1枚から

シム SUS316L t0.06

シム SUS316L t0.06
材質
SUS316L t0.06
製作数量
30枚

シム SUS316L t0.07

シム SUS316L t0.07
材質
SUS316L t0.07
製作数量
20枚

シム SUS316L t0.02

シム SUS316L t0.02
材質
SUS316L t0.02
製作数量
1枚〜

調整シム SUS430 CSP t0.08

調整シム SUS430 CSP t0.08
材質
SUS304 CSP t0.04
製作数量
60枚

薄板シム SUS316L t0.03

薄板シム SUS316L t0.03
材質
SUS316L t0.03
製作数量
20枚

大判シム(SUS430 t0.1)

大判シム(SUS430  t0.1)
材質
SUS430 CSP t0.1
製作数量
5枚

調整シム SUS430 CSP t0.05

調整シム SUS430 CSP t0.05
材質
SUS430 CSP t0.05
製作数量
100枚

調整用シム SUS304 t0.01

調整用シム SUS304 t0.01
材質
SUS304 CSP t0.01
製作数量
100枚

厚板微細シムプレート

厚板微細シムプレート
材質
SUS304 CSP t1.0
製作数量
30個

ステンレスt0.1 シムリング

ステンレスt0.1 シムリング
材質
SUS304 CSP H  t0.1
製作数量
300枚

ステンレス ベース用シムプレート

ステンレス ベース用シムプレート
材質
SUS304 CSP H  t0.2
製作数量
500枚

産業機器用 特大シムプレート

産業機器用 特大シムプレート
材質
SUS304 CSP H  t0.3
製作数量
1枚から

シムプレート

シムプレート
材質
さまざまな材質に対応可能なのが、「こだま」の特徴です。
製作数量
1枚から

シム SUS316L t0.03

シム SUS316L t0.03
材質
SUS316L t0.03
製作数量
20枚

t0.1の薄板シムプレート

t0.1の薄板シムプレート
材質
SUS304 CSP t0.1
製作数量
120枚

SUS430 t1.4のシムプレート

SUS430 t1.4のシムプレート
材質
SUS430 2B t1.4
製作数量
20枚

小型特注ワッシャー製作

小型特注ワッシャー製作
材質
SUS304 CSP t0.5
製作数量
240個

シム SUS316L t0.04

シム SUS316L t0.04
材質
SUS316L t0.04
製作数量
90枚

バリを大幅に軽減、 t1.0 シム板

バリを大幅に軽減、 t1.0 シム板
材質
リン青銅(C5210)
製作数量
10枚

厚板シムプレート t3.0

厚板シムプレート t3.0
材質
SUS304 t3.0
製作数量
20枚
