ワイヤーカット加工

ワイヤーカット加工:金属パーツ製作専門

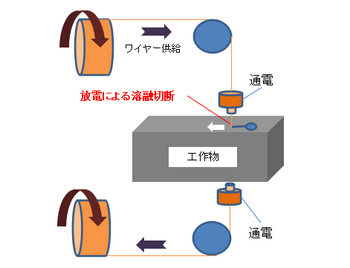

ワイヤーカットとは、真鍮を主流にタングステン・モリブデン等の電極線(φ0.05~φ0.3のワイヤー)を供給しながら通電を行い、電極からの放電によって、工作物を溶かして切断を行う加工方法で、正式にはワイヤー放電加工(通称:ワイヤーカット)と称されます。ワイヤーカットの特徴は、メタルソー等と違い、放電を行う電極は工作物に対し非接触で溶融切断を行いますので、機種によっては厚み300mm以上の材料から、焼き入れ鋼や超鋼等の硬い材料を始め、箔材の切断が行えます。そして加工精度が高く20mm以下の工作物であれば、寸法公差±0.01の高精度な加工も狙えます。鋼材を始め、ステンレス、パーマロイ、銅板、真鍮、アルミと、伝導体であれば溶融切断が行えます。また、角度を付けての切断から、テーパー状の穴加工も可能です。

ワイヤーカット加工 thumb-250xauto-8968 (1).png

ワイヤーカットと切削加工の複合品、微細部品などの精密切削加工品及び、 重ね切り用治具標準装備で、接点、シムなどの薄板製品の切断歪を極限に抑えて 高精度に製作することが出来ます。

thumb10289 (6).jpg

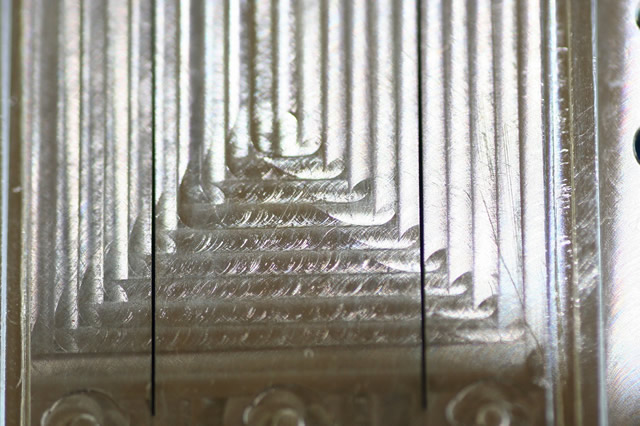

ワイヤーカットと切削加工の複合品
thumb10289 (4).jpg
材料重ね合わせ同時切断
thumb10289 (7).jpg
焼入れ鋼金型の切断
thumb10289 (8).jpg
金型の切断面
thumb10289 (2).jpg
ステンレス板の切断面
thumb10289 (1).jpg
断面

「こだま」のワイヤーカットの特徴

  1. 加工サイズ: 厚み0.02mm~最大400mm サイズ:微細加工から最大X600mm×Y400mm
  2. 1個からの製作対応
  3. ワイヤーカット x 切削加工との複合加工
  4. 薄板の重ね切り加工

ワイヤーカットについての技術情報

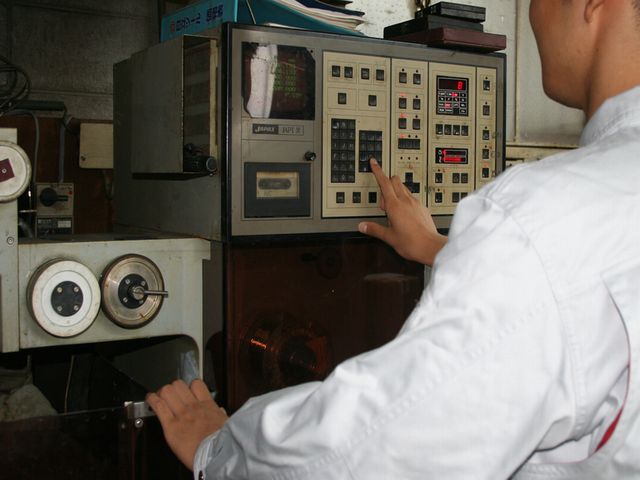

"噴流式" ワイヤーカット
ワイヤーカット放電加工機多品種少量部品製作に最適な アナログ作業でのワイヤー結線方式で、 薄板部品・微細部品・高精度部品のトリミングをワーク取付治具の標準装備で、 タイムリーな加工を行っています。
"水中浸漬式" ワイヤーカット
いやゆる "どぶ漬け" ワイヤーカットになります。金型・トリミング周長の長い部品・多孔部品でのトリミングに最適な自動結線方式で、簡易金型・金型(社内使用のみ)の製作を始め各種高精度金属部品を製作しています。

お問い合わせ方法


「お問い合わせフォー」にて、形状・寸法が確認できるモノ(図面・画像の添付)、材質、製作数を記載のうえ送信していただければ、自動返信後、担当者よりメールにてご連絡させていただきます。

対応材料

鉄系 SPCC(鉄)、ブリキ(スズ鍍金鋼材)、SK(生・焼き入れリボン鋼)
ステンレス系  SUS304:BA、1/2H 3/4H・H・EH
SUS301:1/2H・3/4H・H・EH
SUS316、SUS631、SUS430、SUS410
ニッケル合金 ハステロイモネルインコネル パーマロイ、インバー
銅系 C1100P(タフピッチ銅)
C2801(真鍮)
C5210P(りん青銅板二種)、C5210(バネ用りん青銅板)
C7521(洋白板二種)、C7701(バネ用洋白板)
C1700/C1720(バネ用ベリリューム銅)
その他 チタン、チタンバネ、モリブデン

通電する素材であれば、焼入れされた素材でも問題なく加工出来ます。
加工後、銅系・チタン合金等、材料の表面に変色が生じる場合があります。
試作・単品製作OK

代表的なワイヤーカット加工事例紹介

特殊リングの製作

特殊リングの製作
材質
SUS304 t2.0
製作数量
10個

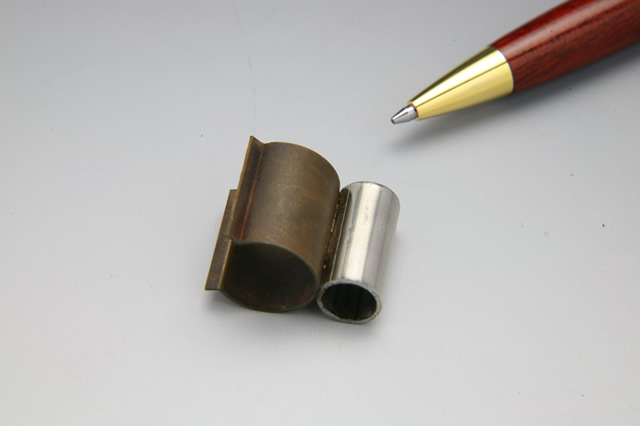

パイプ 穴加工

パイプ 穴加工
材質
SUS304
製作数量
5個

りん青銅接点 試作

りん青銅接点 試作
材質
C5210(りん青銅) H  t0.3
製作数量
10個

りん青銅接点バネ 金メッキ

りん青銅接点バネ 金メッキ
材質
C5210(りん青銅) H  t0.1
製作数量
200個

板バネ材を使用した治具の製作

板バネ材を使用した治具の製作
材質
SUS304 H t0.4
製作数量
300個

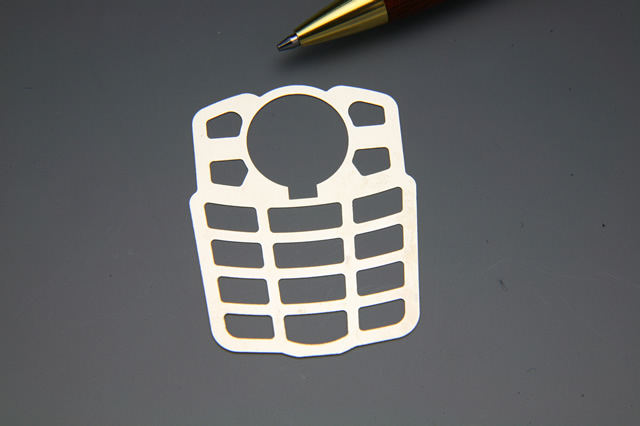

シム C5210 t0.08

シム C5210 t0.08
材質
C5210 t0.08
製作数量
10枚

1.5×15mm 板バネ

1.5×15mm 板バネ
材質
SUS304  H  t0.2
製作数量
50個

精密切削加工による特注コレットピンの製作

精密切削加工による特注コレットピンの製作
材質
SUS304
製作数量
製作1本から

SUS304 ワイヤーカット

SUS304 ワイヤーカット
材質
SUS304
製作数量
製作1個から

シムリング SUS631 t0.2

シムリング SUS631 t0.2
材質
SUS316 CSP t0.2
製作数量
10 枚

板厚0.8 バネ鋼 板バネ

板厚0.8 バネ鋼 板バネ
材質
SK5-A t0.8 + 熱処理
製作数量
50個

調整シム SUS430 CSP t0.08

調整シム SUS430 CSP t0.08
材質
SUS304 CSP t0.04
製作数量
60枚

薄板シム SUS316L t0.03

薄板シム SUS316L t0.03
材質
SUS316L t0.03
製作数量
20枚

大判シム(SUS430 t0.1)

大判シム(SUS430  t0.1)
材質
SUS430 CSP t0.1
製作数量
5枚

調整シム SUS430 CSP t0.05

調整シム SUS430 CSP t0.05
材質
SUS430 CSP t0.05
製作数量
100枚

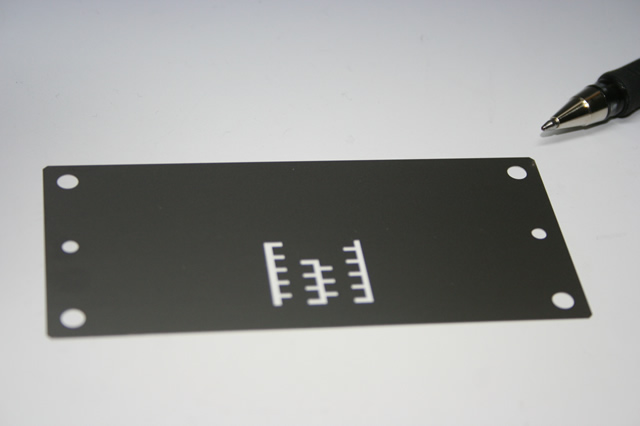

ワイヤーカットによる微細加工

ワイヤーカットによる微細加工
材質
SUS304 CSP t0.2
製作数量
5個

ワイヤーカット加工による金属切断

ワイヤーカット加工による金属切断
材質
鋼材を始め、ステンレス、パーマロイ、銅板、真鍮、アルミ、伝導体であれば溶融切断が可能
製作数量
製作1個から
