スポット溶接

鉄・SUS・真鍮・銅・チタンレアメタル等、豊富な実績で対応

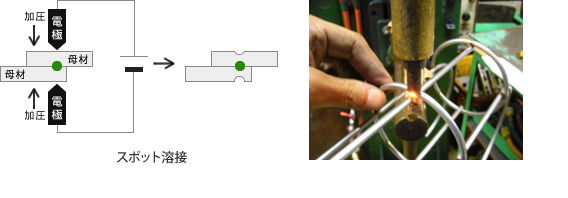

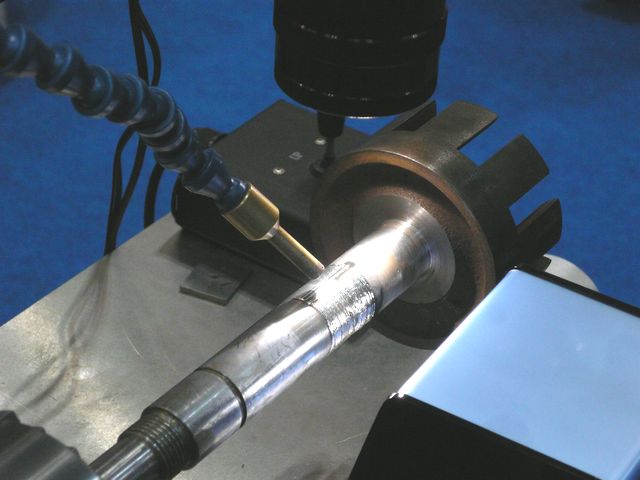

スポット溶接とは

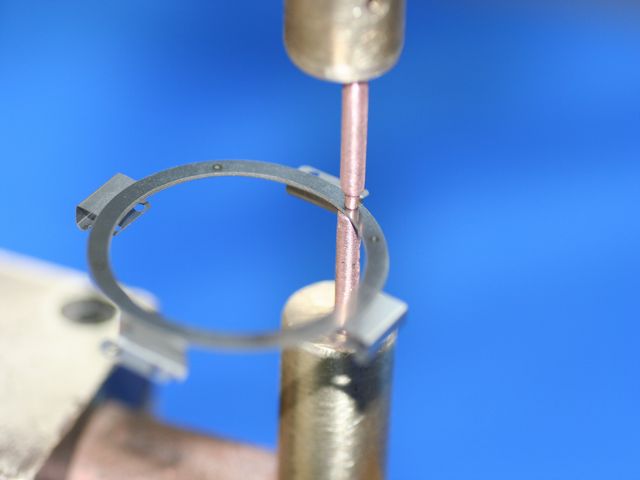

スポット溶接は、微細部品・溶接したい2片の金属の上下を電極で挟み込み、接触部を加圧しながら大電流を流すことで電気抵抗により材料が局部的に発熱し、溶融して接合される溶接工法で、抵抗溶接ではポピュラーな工法です。

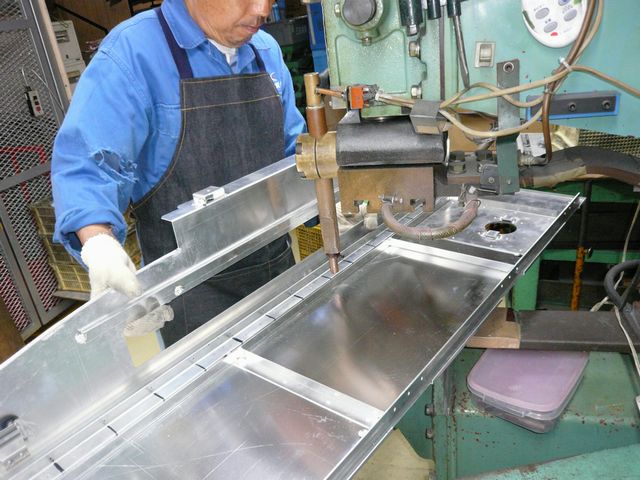

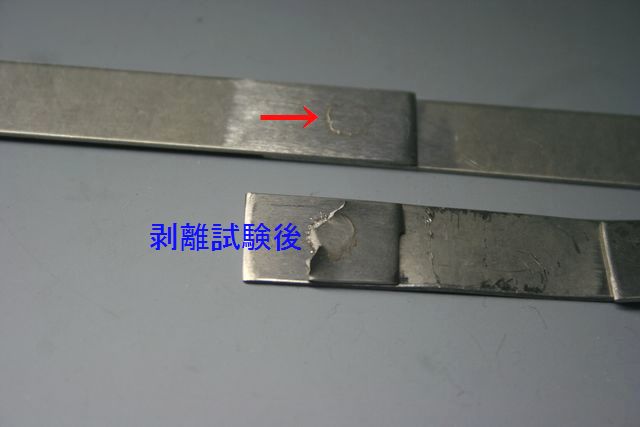

スポット溶接技術

創業時から抵抗溶接の基礎としてさまざまな分野の製品のスポット溶接加工を手がけてまいりました。創業当初は、建築金物・ガス器具部品・家庭用品等を中心に地場産業の活性化に努めてまいりましたが、国内産業の進歩発展に伴い、環境に優しいエコロジックな接合として、産業機器部品・車両部品・道路標識・半導体製造部品・AV機器部品など、数千種類を超える溶接実績と、使用する治具電極を駆使して、スポット溶接組立てによるさまざまな形状を作り出しております。

熱電対、接点、抵抗体などの小型部品から、ストレーナー、半導体搬送トレイを始め、車両部品、巨大アート作品まで一般的に出来ないと言われた溶接構造品を含め数多く手がけています。
工法においては、まず、溶接電流を、直流、交流、単相整流の中から選択を行い、次に溶接条件に合わせて電極の材質・形状の選択を行います。

また、t0.05~の薄板仕様、筐体奥行750mm(板厚により対応エリアは限定されます)など様々なバリエーションに備えて、社内製作を行なった電極(チップ)を標準装備化しています。

試作・単品製作OK

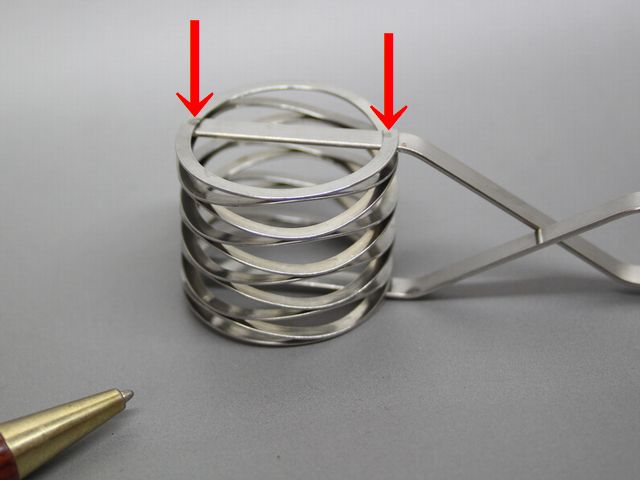

代表的なスポット溶接事例紹介

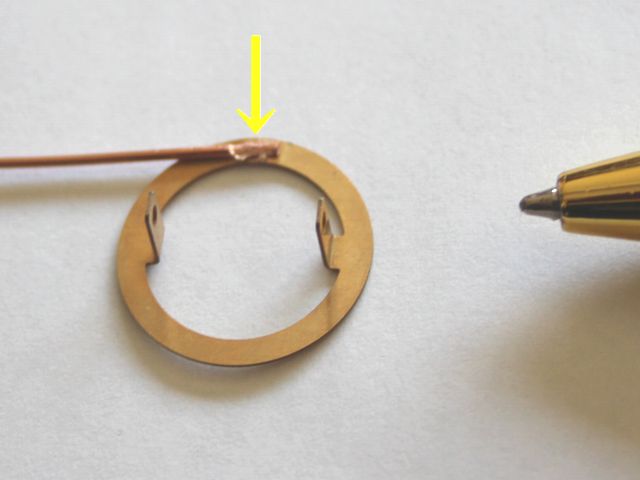

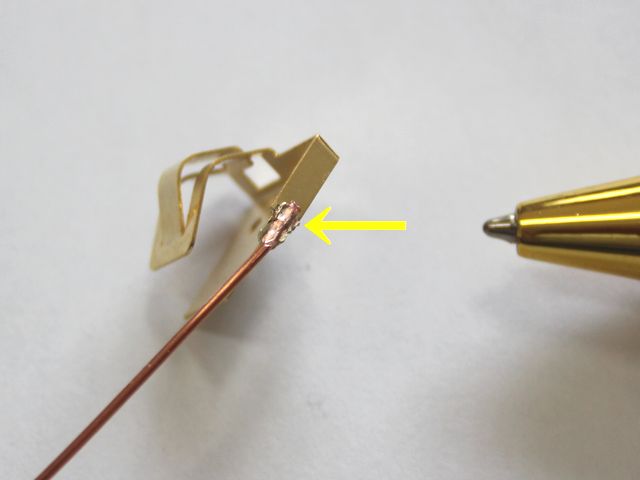

Φ0.16銅線とt0.05純鉄のスポット溶接

Φ0.16銅線とt0.05純鉄のスポット溶接
材質
銅(C5210)φ0.16と、純鉄t0.05
製作数量
10個

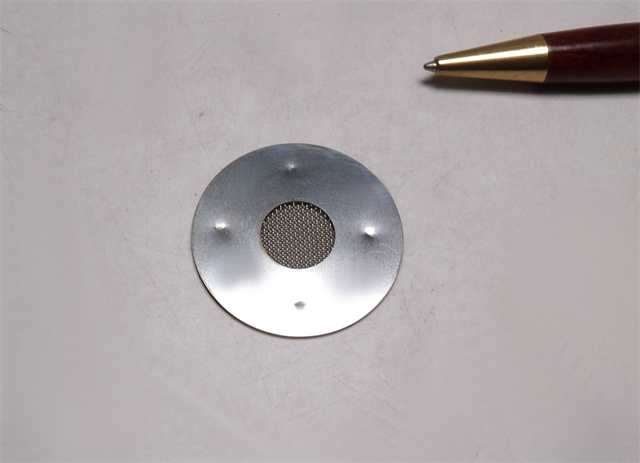

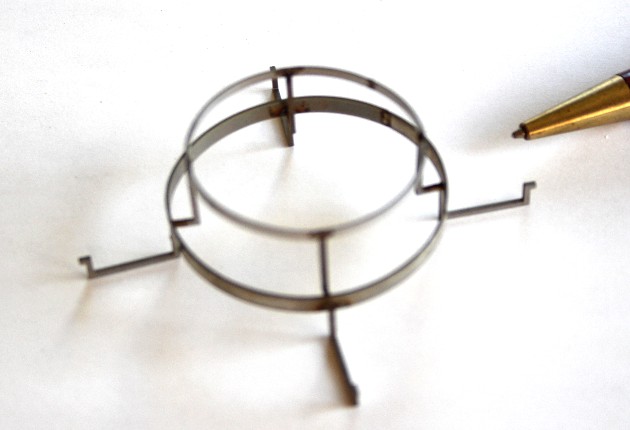

ステンレス スクリーンフィルター製作

ステンレス スクリーンフィルター製作
材質
SUS304 t0.2 × SUS304メッシュ
製作数量
150個

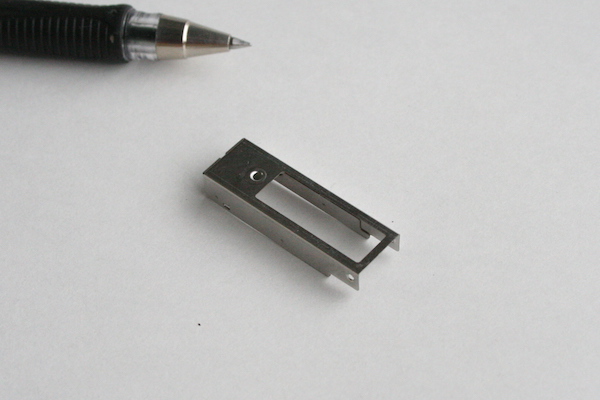

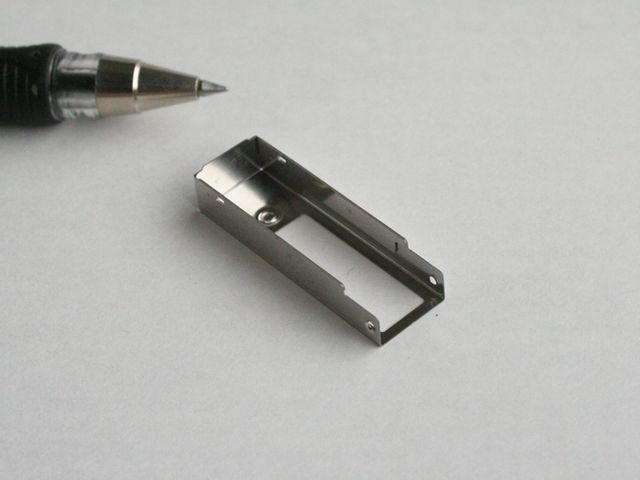

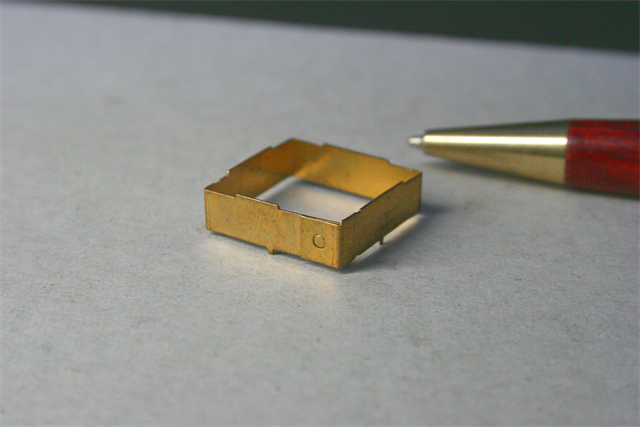

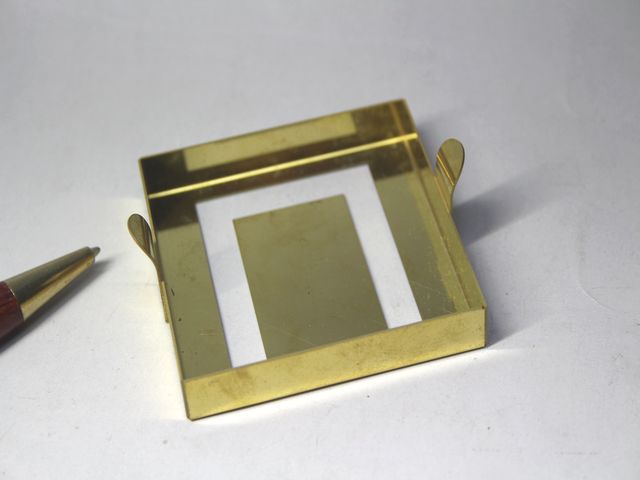

真鍮製シールドケース

真鍮製シールドケース
材質
真鍮 t0.3
製作数量
100個

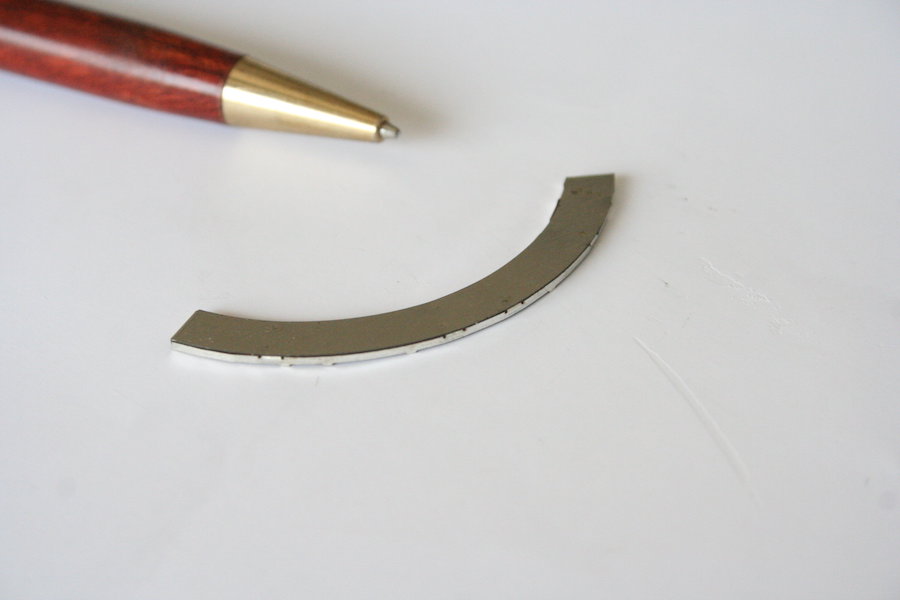

ブスバー(バスバー) 試作

ブスバー(バスバー) 試作
材質
C1020 板金部品:錫メッキ処理
製作数量
10個

エッチング加工(チップ搬送トレイ)

エッチング加工(チップ搬送トレイ)
材質
SUS304 H t0.2,0.3
製作数量
50個

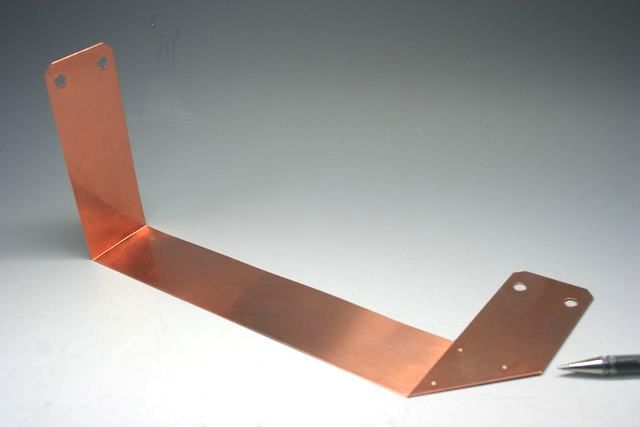

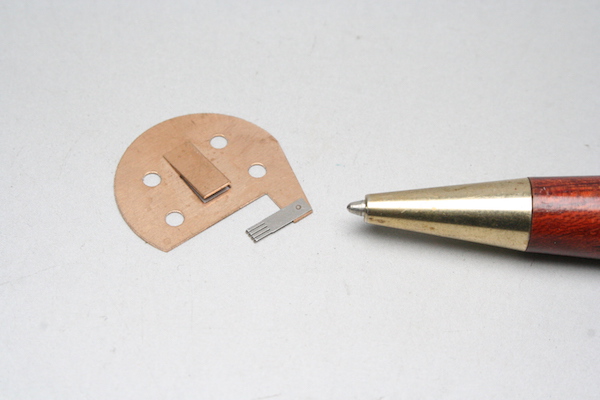

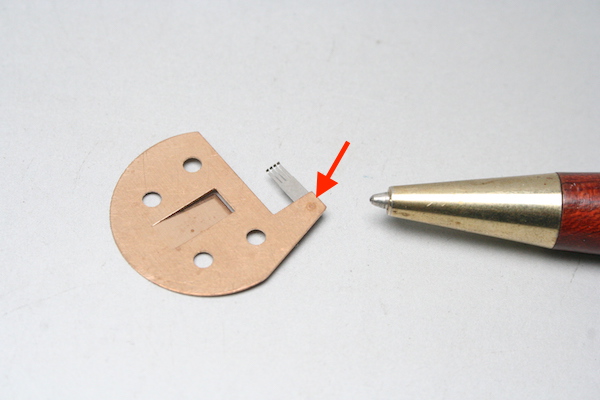

銅スポット溶接加工

銅スポット溶接加工
材質
C1020(無酸素銅) t0.3
製作数量
50個

チタンスポット溶接加工

チタンスポット溶接加工
材質
チタンシャフト・焼結板
製作数量
50個

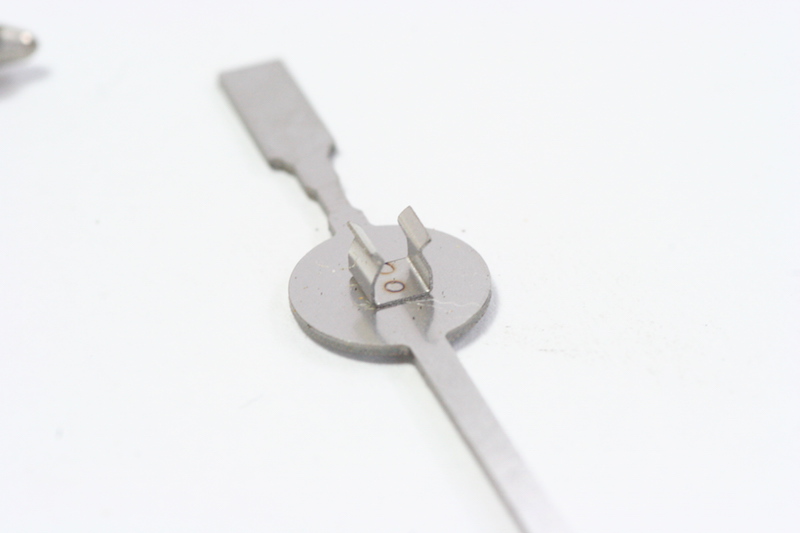

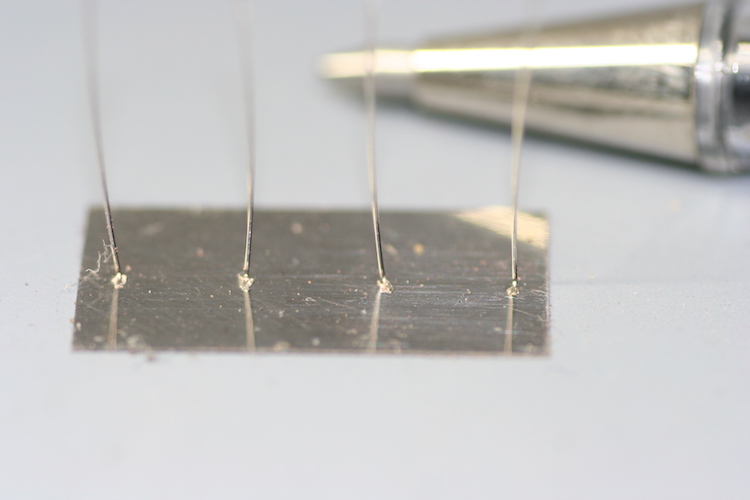

マイクロスポット溶接加工

マイクロスポット溶接加工
材質
SUS304 t0.3
製作数量
10個

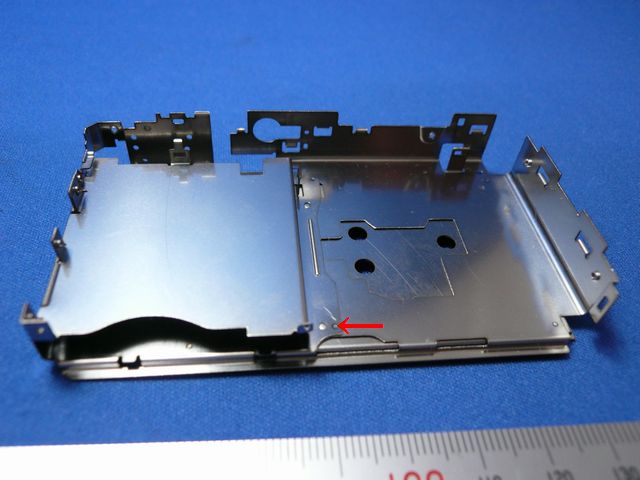

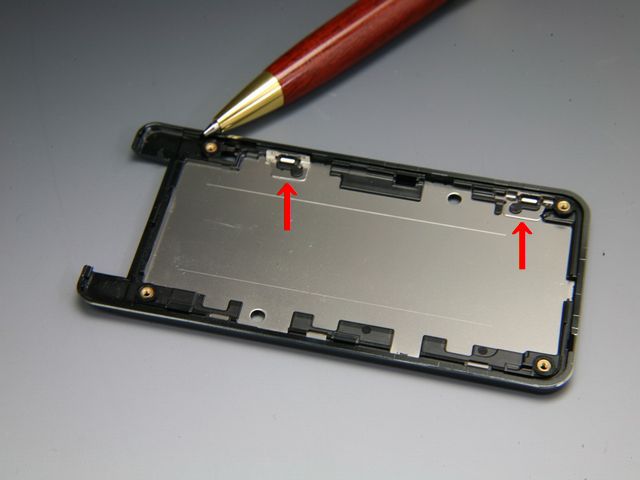

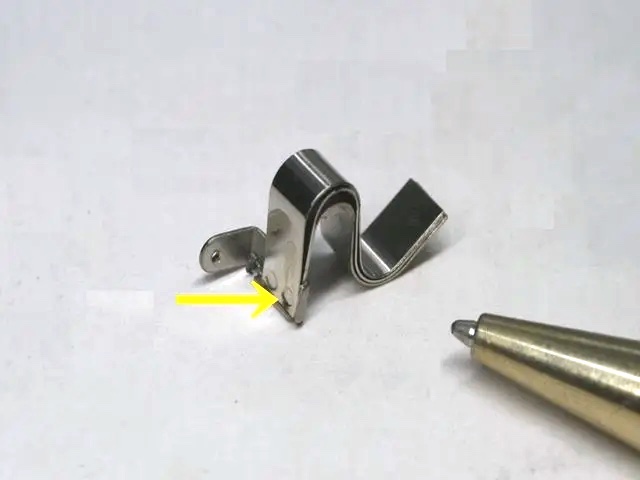

携帯電話部品

携帯電話部品
材質
SUS304 1/2H t0.3とSUS304 H t0.1のマイクロスポット接合加工品 寸法公差±0.1
製作数量
3個(試作品)

POP固定金具(ディスプレイ用品)

POP固定金具(ディスプレイ用品)
材質
リン青銅とSUS304パイプ
製作数量
3個(試作)

ホイッスル(食品原料製造装置部品)

ホイッスル(食品原料製造装置部品)
材質
SUS304 t0.1とt1.5とφ7パイプの組み付け
製作数量
80個

ヒーターキャップ(基盤製造装置部品)

ヒーターキャップ(基盤製造装置部品)
材質
SUS304 t0.4とt0.4パンチング材の組み付け
製作数量
30個(試作)

リトマス紙ホルダー(食器洗浄機オプション品)

リトマス紙ホルダー(食器洗浄機オプション品)
材質
SUS304 1/2Ht0.5とt0.3 1/2Hと Ht0.4の3点組み付け
製作数量
300個(モニター品)

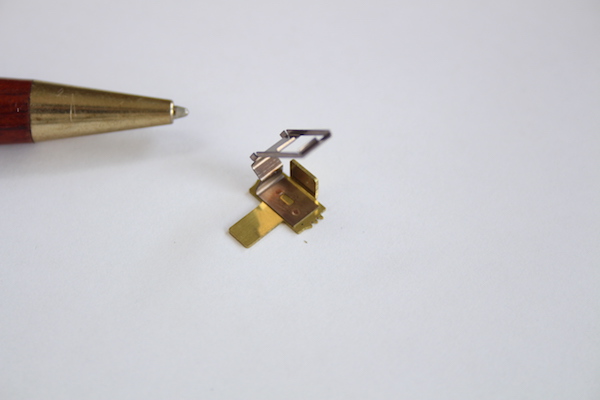

接点金具(AV機器部品)

接点金具(AV機器部品)
材質
C5210(りん青銅) t0.5とt0.5の組み付け
製作数量
ご依頼数:10個(試作)

車輛用抵抗体(N300系部品)

車輛用抵抗体(N300系部品)
材質
SUS304 t0.15と C2801(真鍮)の組み付け
製作数量
300個(試作)

半導体チップ押さえフォルダー

半導体チップ押さえフォルダー
材質
SUS304 t0.8とシャフトφ3.0と、φ5とt0.3の組み付け
製作数量
15000個(分納)

半導体チップ押さえ部品

半導体チップ押さえ部品
材質
SUS304 φ0.5とシャフト+t1.0とφ5切削品の組み付け
製作数量
3000個(分納)

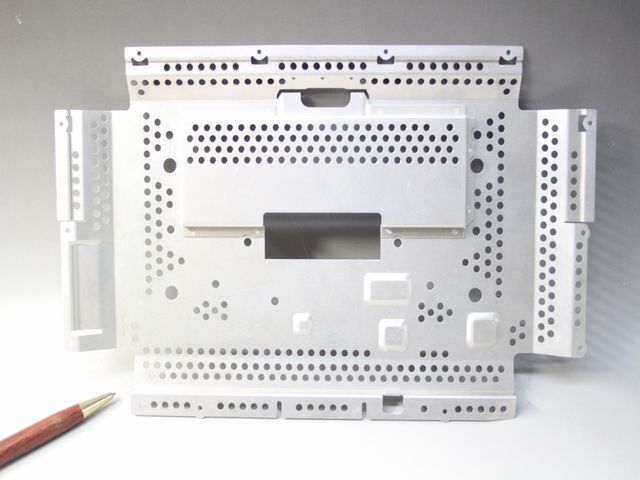

太陽電池シェル

太陽電池シェル
材質
A1050 t015の組み付け
製作数量
45枚連結×150個

LED部品評価治具

LED部品評価治具
材質
SUS304 t0.2とt1.0の組み付け
製作数量
100個

ファン用ブレード(ジェットエンジン部品)

ファン用ブレード(ジェットエンジン部品)
材質
チタン合金プレートとチタンメッシュ
製作数量
5個

電子部品用搬送トレイ

電子部品用搬送トレイ
材質
SUS304 t0.5とt0.7の組み合わせ サイズ 130×38 mm
製作数量
5枚(試作)

半導体チップ用搬送トレイ

半導体チップ用搬送トレイ
材質
SUS304 t1.0とt1.0tとt0.3の組み合わせ  サイズ 255×58 mm
製作数量
3500枚(分納)

LSIチップ用搬送トレイ

LSIチップ用搬送トレイ
材質
42アロイ t0.5とt0.5の組み合わせ サイズ 140×50 mm
製作数量
15000枚(分納)

太陽電池用搬送トレイ

太陽電池用搬送トレイ
材質
SUS304 t0.8とt1.0の組み合わせ サイズ 330×330 mm
製作数量
300枚

半導体チップ用搬送トレイ

半導体チップ用搬送トレイ
材質
SUS304 t0.1とt0.8の組み合わせ サイズ 250×60 mm
製作数量
180枚

カーナビゲーション用接点

カーナビゲーション用接点
材質
SPCCニッケルメッキ処理材とC5210(リン青銅)
製作数量
200個(試作)
