シールドケースの役割


ご存知の通り、電子機器には、少なからず電磁波を発生する部分があり、シールドケースは、その電磁波を外部へ漏らさぬように、また電磁波により誤作動を起こさないようにEMC(電磁環境両立性)を考慮して設計する必要があります。EMC において、必要とされる技術が電磁波シールド・吸収技術 であり、その中でも電磁波シールド技術についてご説明します。
*弊社では、製作のみで設計は行っておりません。

シールドケース (2).jpg
ブリキシールドケース
シールドケース (3).jpg
真鍮シールドケース
シールドケース (4).jpg
ブリキシールドケース
シールドケース (1).jpg
アルミシールドケース


その他シールドケースの製作事例は、こちらから

シールド効果を上げる為のスポット溶接

シールドケースに、溶接代を施しスポット溶接を行うことで、コーナーの隙間がなくなりシールド効果が上がります。

IMG_380777 (1).JPG
ステンレスシールドケースの
スポット溶接
シールドケースA3.21 015 (1).PNG
真鍮シールドケースの
スポット溶接
IMG_380777 (3).JPG
ブリキシールドケースの
スポット溶接
アルミシールドケースの
スポット溶接

シールド効果について


ノイズをシールドで閉じ込めるときの理論式としてシェルクノフの式があり、シールド効果(SE)を次式のように表わします。

SE=反射損失+吸収損失+内部反射損失

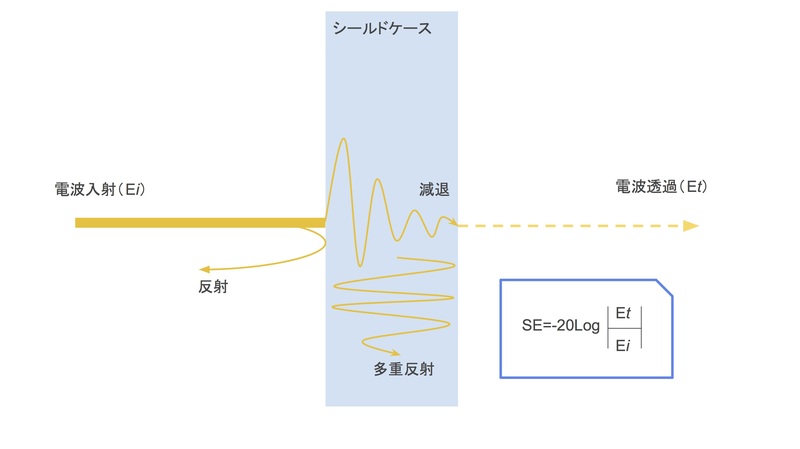

この式にある各項を表すと図のようになり、左側から電波がシールドに当たって、右側に漏れるときのシールドの効果を求めます。シールドにより、右側に漏れる電波は、左側から当たる電波よりもSE(dB)だけ弱くなるとします。

シールド効果1.jpg電磁波シールド効果(SE)はシールド材に入射した電磁波と透過電磁波の比で示され、次式で与えられます。

SE=-20log(Eo/Ei) =-10log(Po/Pi)
SE:シールド性能(dB)
Ei:入射電界(V/m)
Eo:透過電界(V/m)
Pi:入射電力 (W)
Po:透過電力 (W)

シールド効果の基準として次の表1のような目安があります。

表1 シールド性能とその効果

シールド性能効 果
10dB以下 ほとんど効果なし(鉄筋コンクリートの壁と同等)
10~30dB 最小限のシールド効果あり
30~60dB 平均(携帯電話が圏外になるレベル)
60~90dB 平均以上
90dB以上 最高技術によるシールド(テンペスト)

電波は電磁波の一種で、電界と磁界が伴って進む波です。電界に対しては銅、アルミニウム、などの導電性の高い方がよく、また磁界に対しては初透磁率が高い材料を選ぶ必要があります。表2にそれぞれ金属の体積抵抗値と透磁率を記載しています。

表2 各種金属の体積抵抗値と透磁率

金 属体積抵抗率 (10-8 Ω・m)透 磁 率
1.72
1.62
2.4
アルミニウム 2.75
マグネシウム 4.5
亜鉛 5.9
黄銅 5~7
ベリリウム 6.4
ニッケル 7.24 250
鉄(純) 9.8 300
鉄(鋼) 10~20 300
鉄(鋳) 57~114
21
パーマロイ 16 10000
11.4 1


シールドケースの詳細は、こちらから
