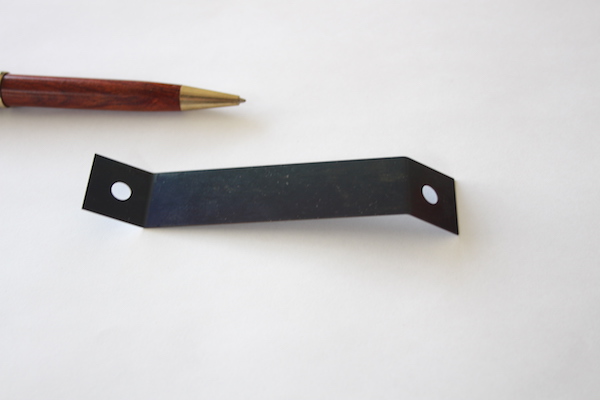

リボン鋼 板バネ製作
材質 リボン鋼 t0.5
ご依頼数量 50個

熱処理後の曲げ加工で、変形なく加工


通常、曲げ加工後に熱処理を行い硬化させますが、
熱処理を行うと歪みが出てしまい、今回の形状で行ったところ、
使用できないレベルで歪みが出てしまいました。
そこで、熱処理された材料を曲げ加工することにより、
変形なく加工することができました。

※熱処理材(リボン鋼)は固く、曲げ加工時に折れてしまいますが、
 事例は、ひび割れ(クラック)もなく、成形を行っています。


「こだま」がご提供できること

1、板バネ
製作、1個からのご提供
2、板バネにおける、使用環境に適した適切な材料選択(豊富な薄板金属の在庫
3、コイルばね製作
4、メッキ等の表面処理(対応不可な場合もあります)
5、金型レス・簡易金型製作における、短納期・コストパフォーマンス


「品質」をスピーディーにお届けします。
