フォトエッチング加工

フォトエッチング加工:サイズ、微細部品から1m×1m対応

フォトエッチング加工

「こだまがご提供できること」
◆板厚t0.005からの製作対応
◆製作枚数:1枚から数万枚まで
◆加工サイズ:0.4mm~2000×1000mm
SUS304H0.1t~0.2tは0.01mm刻みで
材料在庫有り。
◆スポット溶接などの二次加工によるの複合品
 構想段階からでも、お気軽にご相談ください。
◆全国対応

加工方法についての技術情報

露光・現像
プロッタで原版に作画を行い、レジストコートされた材料に焼き付けを行いますが、高品質な露光を行う為にはクリンルームの作業が必要とされます。 加工サイズは、mm単位から1m×1mまでの、フォトエッチングでは大型といわれるサイズまで対応しています。
エッチャー(エッチング加工機)
材料と原版が露光・現像されたモノを エッチャーでエッチング液をシャワーすることで材料の露出した部分が溶けだし、最終μ単位までのトリミング精度の製品製作が可能です。
試作・単品製作OK

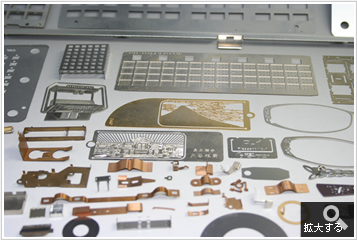

代表的なフォトエッチング加工事例紹介

銅 シム(スペーサー)製作

銅 シム(スペーサー)製作
材質
C1020(無酸素銅)
製作数量
500枚

エッチング加工(チップ搬送トレイ)

エッチング加工(チップ搬送トレイ)
材質
SUS304 H t0.2,0.3
製作数量
50個

カードリーダー・シャーシ試作品製作(薄板金属加工)

カードリーダー・シャーシ試作品製作(薄板金属加工)
材質
SUS304 CSP 1/2H t0.3
製作数量
30個

シム(スペーサー) φ220×t0.01

シム(スペーサー) φ220×t0.01
材質
SUS 304 t0.01とt0.02
製作数量
各50セット

接点(AV機器部品)

接点(AV機器部品)
材質
C1720(ベリリューム銅)t015 寸法公差±0.05
製作数量
2000個(限定製作)

板バネ(AV機器用)

板バネ(AV機器用)
材質
SUS304 t0.05
製作数量
1200個(限定製作)

電子部品(接点)

電子部品(接点)
材質
C5210(リン青銅)t02
製作数量
850個(量産試作)

シム(AV機器用)

シム(AV機器用)
材質
SUS304 t0.02(TA材)
製作数量
2個(試作)

メガネ部品

メガネ部品
材質
SUS304
製作数量
各1000個/ロット

金属製しおり(ブックマーカー)

金属製しおり(ブックマーカー)
材質
SUS304 C2801(真鍮)
製作数量
各1000枚/ロット

特殊車輪用シム

特殊車輪用シム
材質
SUS304 t0.1、t0.15、t0.2 、t0.25、t0.3
製作数量
各100個

産業機器用シム

産業機器用シム
材質
SUS304 t0.2 300×480
製作数量
100個

携帯電話用シム

携帯電話用シム
材質
SUS304 H t0.2
製作数量
20個(試作)

計測器目盛プレート

計測器目盛プレート
材質
SUS304 t0.3
製作数量
5個

ヒーターキャップ(基盤製造装置部品)

ヒーターキャップ(基盤製造装置部品)
材質
SUS304 t0.4とt0.4パンチング材の組み付け
製作数量
30個(試作)

リトマス紙ホルダー(食器洗浄機オプション品)

リトマス紙ホルダー(食器洗浄機オプション品)
材質
SUS304 1/2Ht0.5とt0.3 1/2Hと Ht0.4の3点組み付け
製作数量
300個(モニター品)

車輛用抵抗体(N300系部品)

車輛用抵抗体(N300系部品)
材質
SUS304 t0.15と C2801(真鍮)の組み付け
製作数量
300個(試作)

半導体チップ用搬送トレイ

半導体チップ用搬送トレイ
材質
SUS304 t0.8サイズ 135×20 mm
製作数量
350枚

LSIチップ用搬送トレイ

LSIチップ用搬送トレイ
材質
42アロイ t0.5とt0.5の組み合わせ サイズ 140×50 mm
製作数量
15000枚(分納)

太陽電池用搬送トレイ

太陽電池用搬送トレイ
材質
SUS304 t0.8とt1.0の組み合わせ サイズ 330×330 mm
製作数量
300枚

半導体チップ用搬送トレイ

半導体チップ用搬送トレイ
材質
SUS304 t0.1とt0.8の組み合わせ サイズ 250×60 mm
製作数量
180枚
