豊富な在庫で、コイル材、定尺材を販売しています。
※その他材料、板バネ（特注成形品）・シムの製作も、1個から対応しています。
（下記参照）
※焼き入れリボン鋼も対応しています。
 |
 |
 |

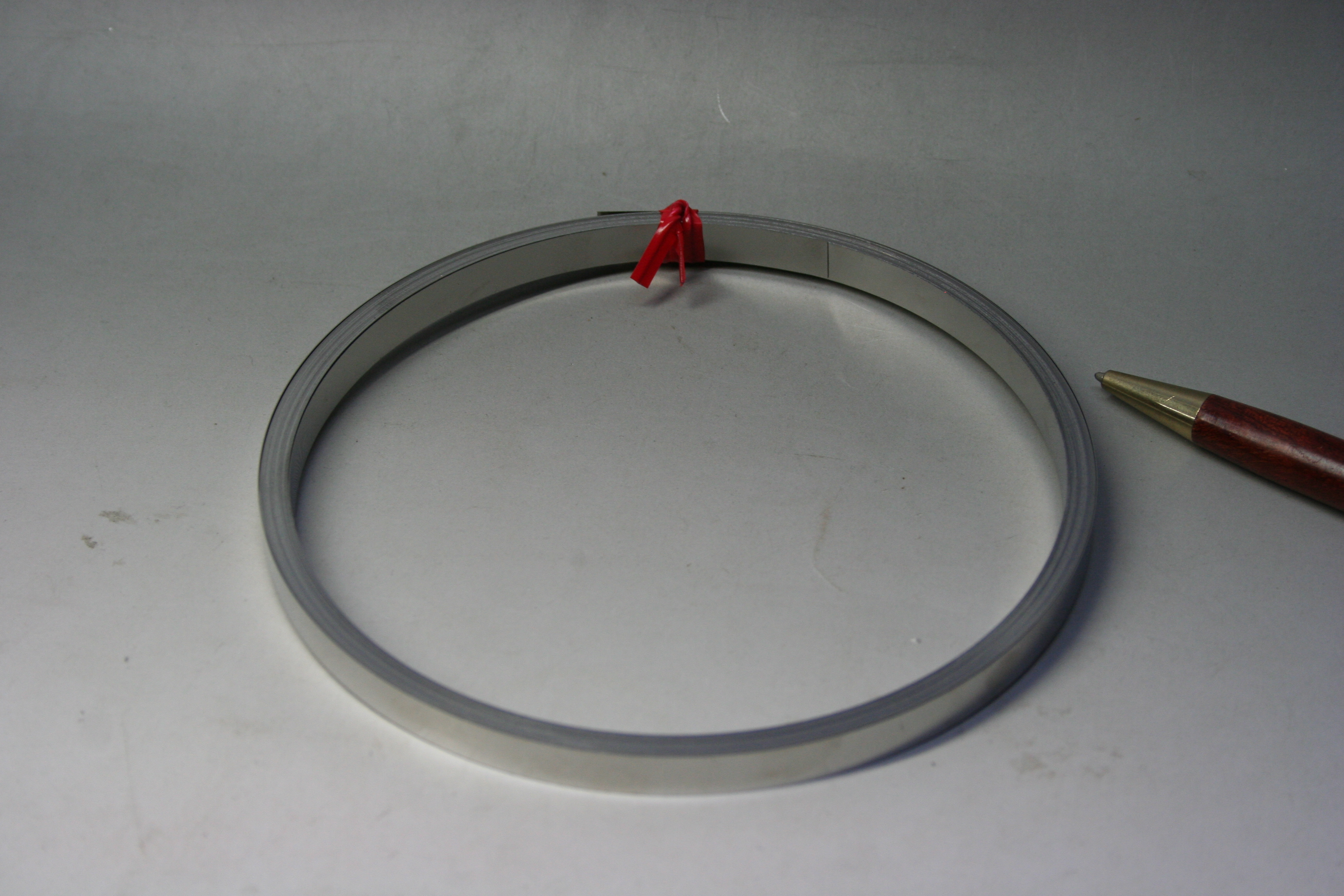

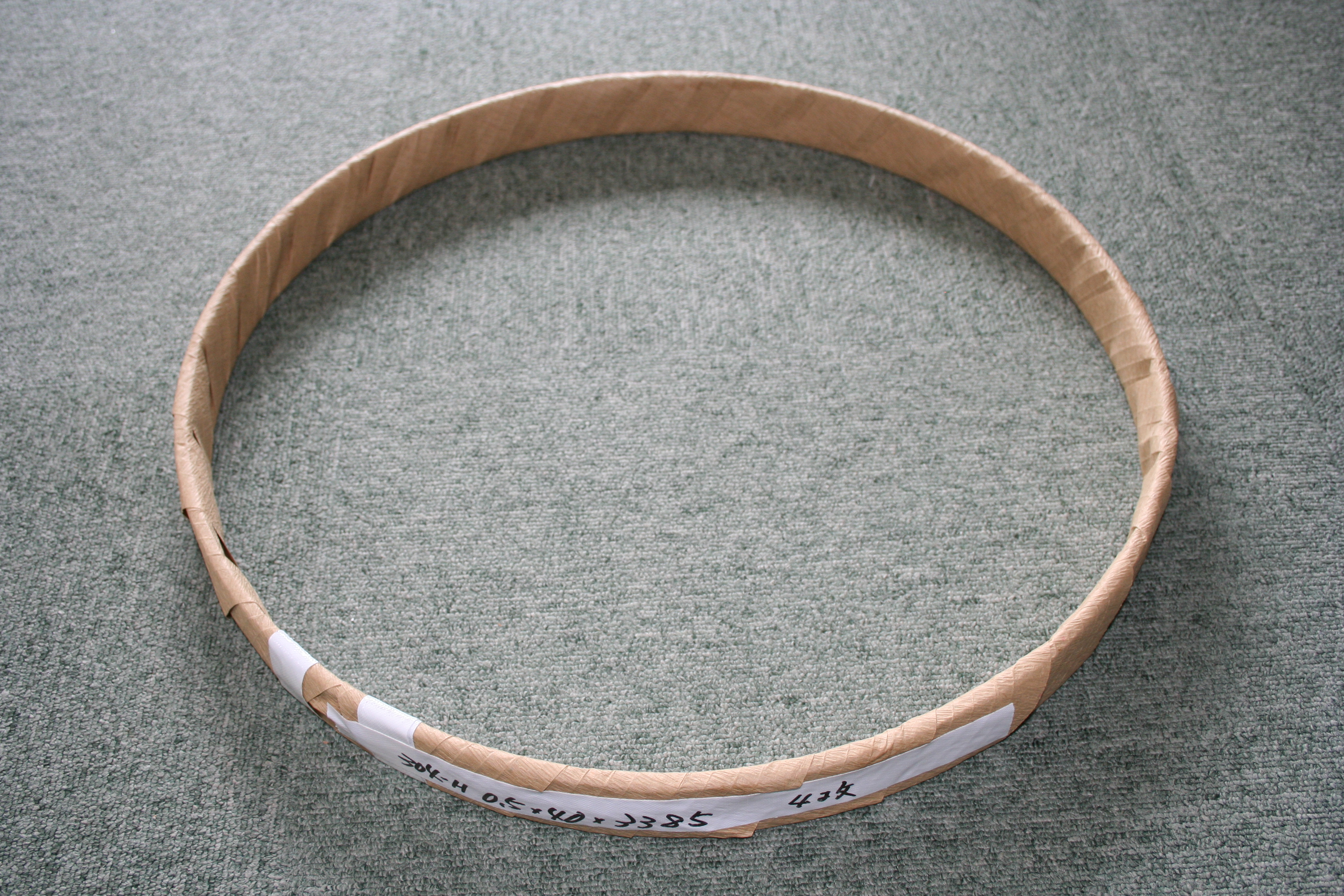

| ＳＵＳ304 Ｈ ｔ0.5 定尺コイル材を、幅40×３ｍにカット |
ＳＵＳ304 Ｈ ｔ0.４ 定尺コイル材を、幅8×10mにカット |
焼き入れリボン鋼ｔ0.6 定尺コイル材を、幅100×３ｍにカット |
板厚取り扱い範囲：ｔ0.005～ｔ2.0
材料寸法：板厚により異なりますので、まずはご連絡ください
材料硬度：各種取り揃えています。（ページ下方に詳細があります）

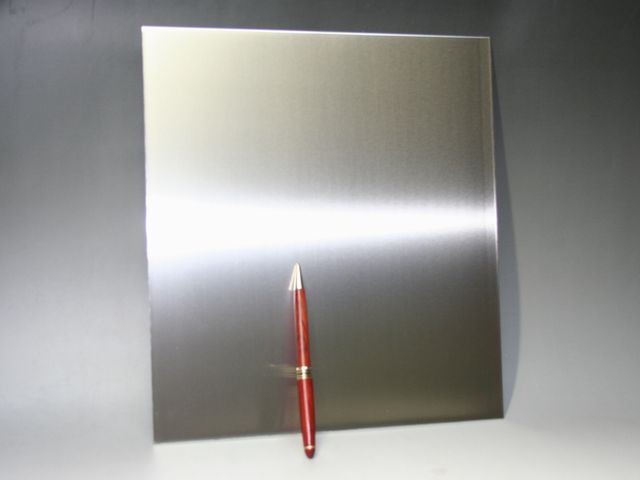

１，必要サイズに切断し、販売いたします。
２，寸法精度により、切断方法の選択を行います。
３，表面研磨も可能です。（不可なサイズもあります）
４，自由な形状に材料カットが可能
５，枚数・形状等の内容に合わせて切断方法の選択を行います。
６，リボン鋼・銅系板バネ材等、その他板バネ材の寸法カット ※その他板バネの材質資料は、こちらから
７，金型レスで、板バネ製作1個から
８，シムプレート製作９，材料分析
※板厚・サイズによっては、少量販売ができないものもあります。
お問い合わせは、材質、サイズ、枚数を、ご入力ください。
（寸法公差、表面研磨が必要な場合は、ご記入ください）
ステンレス系の薄板・板金パーツや、ステンレス系板バネにはSUS304-CSPが最もよく利用されていますが、板バネにはバネ特性の低い順に1/2H，3/4H，Hと一般的には、３段階で、用途に応じて使用されていますが、硬度をさらに求める場合には、EH、SH材があります。
シムに使用する材料としてもSUS304-CSPが一般的で、2Ｂ材に対し材料費はある程度高くなりますが、板厚精度が高いことから、ご指定の無い場合弊社ではCSP材を使用しています。
また、SUS304 CSPよりさらに高いバネ特を要する板バネには、SUS301 CSPを使用しています。
SUS301もSUS304と同じくバネ特性は一般的に３段階で用途に応じて利用されています。
▼表１、SUSバネ材標準板厚表（メーカーの自主基準であり、流通で一般入手できない板厚もあります）
| SUSバネ材の標準板厚（JIS G 4313) | |
| 材質 | SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J１-CSP |
| 板厚 mm | 0.005、0.01，0.02，0.03、0.04、0.05、0.06、0.07，0.08、0.09、0.10、0.12、0.15、0.20、0.25、0.28、0.30、0.35、0.40、0.45、0.50、0.55、0.6、・0.70、0.80、0.90、1.00、1.20、1.40、1.50、2.0 |
▼表2、JIS G 4313 バネ用ステンレス鋼帯の板厚寸法公差表
| SUSバネ材板厚公差（JIS G 4313の厚さの許容差）単位mm | |
| SUS301-CSP・SUS304-CSP・SUS420J2-CSP・SUS631-CSP・SUS631J1-CSP | |
| 板厚 mm | 材料幅（250以上600未満） |
| 0.10以上 0.16未満 | ±0.020 |
| 0.16以上 0.25未満 | ±0.030 |
| 0.25以上 0.40未満 | ±0.035 |
| 0.40以上 0.60未満 | ±0.040 |
| 0.60以上 0.80未満 | ±0.045 |
| 0.80以上 1.00未満 | ±0.050 |
| 1.00以上 1.25未満 | ±0.050 |
| 1.25以上 1.60以下 | ±0.060 |
▼表３、バネ用ステンレス鋼帯の性質
| 種類の記号 | 調質記号 | 硬度（Hv） | 引張強さ（N／㎜2） | 伸び（％） |
| SUS301CSP | 1／2H | 310以上 | 930以上 | 10％以上 |
| 3／4H | 370以上 | 1130以上 | 5％以上 | |
| H | 430以上 | 1320以上 | ー | |
| EH | 490以上 | 1570以上 | ー | |
| SUS304CSP | 1／2H | 250以上 | 780以上 | 6％以上 |
| 3／4H | 310以上 | 930以上 | 3％以上 | |
| H | 370以上 | 1130以上 | ー | |
| NSS431 DP－2 | ー | 340～400 | 1200（参考値） | 9％（参考値） |
| NSSHＴ1770 | ー | 280以上 | ー | 450以上 |
| SUS631CSP | 0 | 200以下 | 1030以下 | 345以上 |
| 1／2H | 350以上 | 1080以上 | 345以上 | |
| 3／4H | 400以上 | 1180以上 | 380以上 | |
| H | 450以上 | 1420以上 | 530以上 |
「こだま」では、ステンレス板バネ製作における、金型レス・簡易金型製作で、
試作対応・少量製作（2000個以下）を中心に、初期費用ゼロ～1/５で、製作を行っています。
お問合せ時には、図面もしくは、ラフ図（手書き）を、製作数、重要箇所等を追記いただいて、
添付送信、または、FAXにて送信いただければ、お見積が可能です。
高精度品から、一般的寸法公差の板バネまで対応しています。

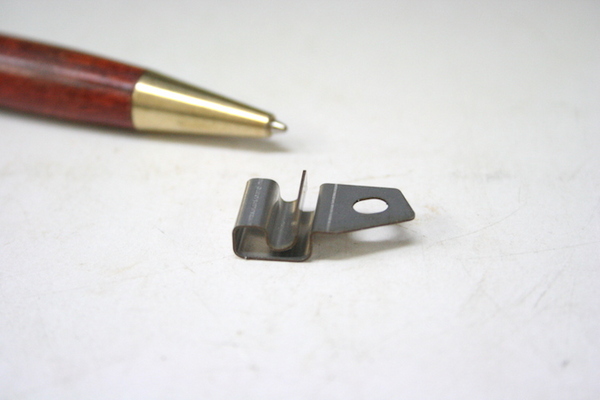

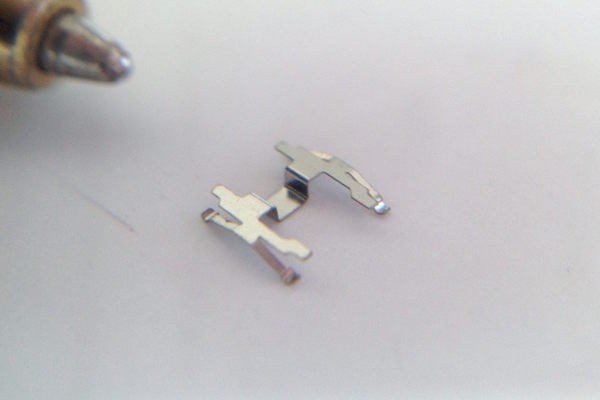

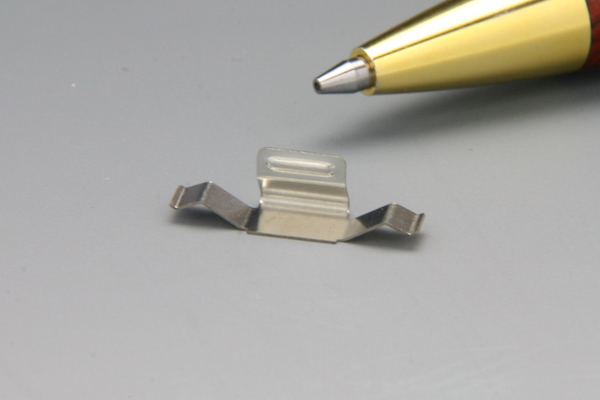

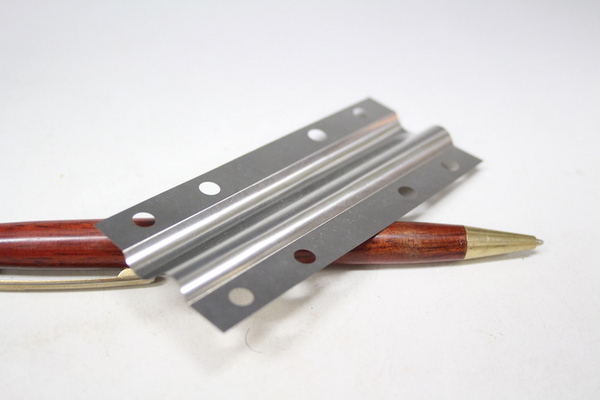

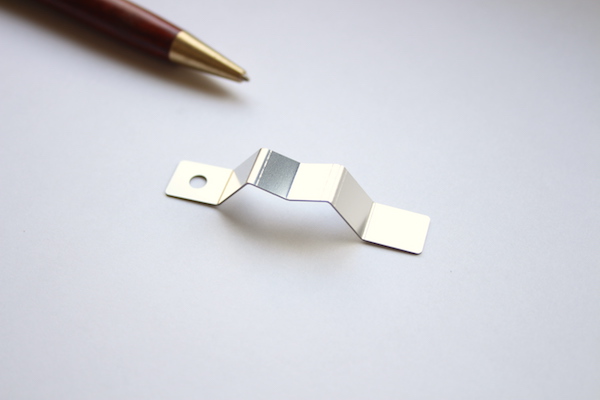

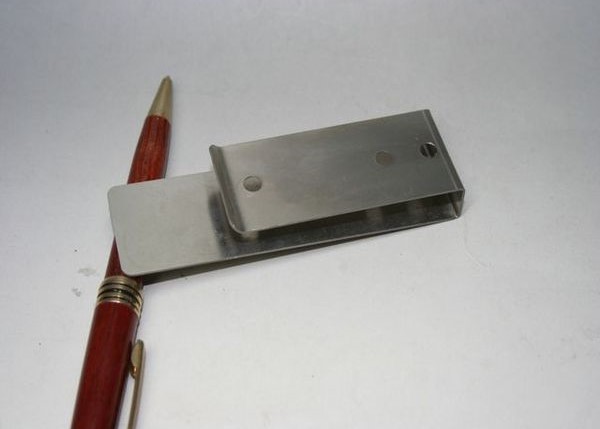

 AV機器用ステンレス板バネ |
 産業機器用ステンレス板バネ |
 宇宙衛星用ステンレス板バネ |
 産業機器用ステンレス板バネ |
 機構部品用ステンレス板バネ |
 物流機器ステンレス板バネ |
※その他、板バネの製作事例集は、こちらから
ステンレス板バネは、板厚制度の高いのでシムプレートに使用されています。
「こだま」では、製作枚数に合わせた製作方法の選択で、高精度・コストパォーマンスをご提供しています。
 各種ステンレス シムプレート |
 ベース用ステンレス シムプレート |
 ｔ0.005 ステンレス シムプレート |
※その他、シムプレートの製作事例集は、こちらから
ニッケルの帯鋼、または、切り出し材も販売しています。
帯材の規格
タブ端子の材質は、一般的にニッケルが使用されています。厚みと幅は規格として下記表のサイズが有り、長さはラフな精度になります。長さ精度が必要な場合は、機械加工による切り出しになります。
| 厚み（ｍｍ） | 幅3.2ｍｍ | 幅6.4ｍｍ |
| 0.08 | 〇 | 〇 |
| 0.1 | 〇 | |
| 0.15 | 〇 | 〇 |
| 0.25 | 〇 |
| ニッケル材の材料販売 | |
 |
 |
| 鉄系 | SPCC（鉄）、ブリキ(スズ鍍金鋼材)、SK（生・焼き入れリボン鋼） |
| ステンレス系 | SUS304：BA、1/2H 3/4H・H・EH |
| SUS301：1/2H・3/4H・H・EH | |
| SUS316、SUS631、SUS430、SUS410 | |
| パーマロイ材 | 42アロイ、50アロイ、インコネル、インバー |
| 銅系 | C1100P(タフピッチ銅) |
| C2801(真鍮) | |
| C5210P（りん青銅板二種）、C5210(バネ用りん青銅板) | |
| C7521(洋白板二種)、C7701（バネ用洋白板） | |
| C1700/C1720(バネ用ベリリューム銅) | |
| その他 | チタン、チタンバネ、モリブデン |
弊社へのご質問の多い材質、またはご依頼いただく製品の
主流材質の性質を記載していますので参考にしてください。
