「t0.2の薄板 接点バネ製作」

薄板・微細・精密金属加工のこだま製作所の「事例紹介」です

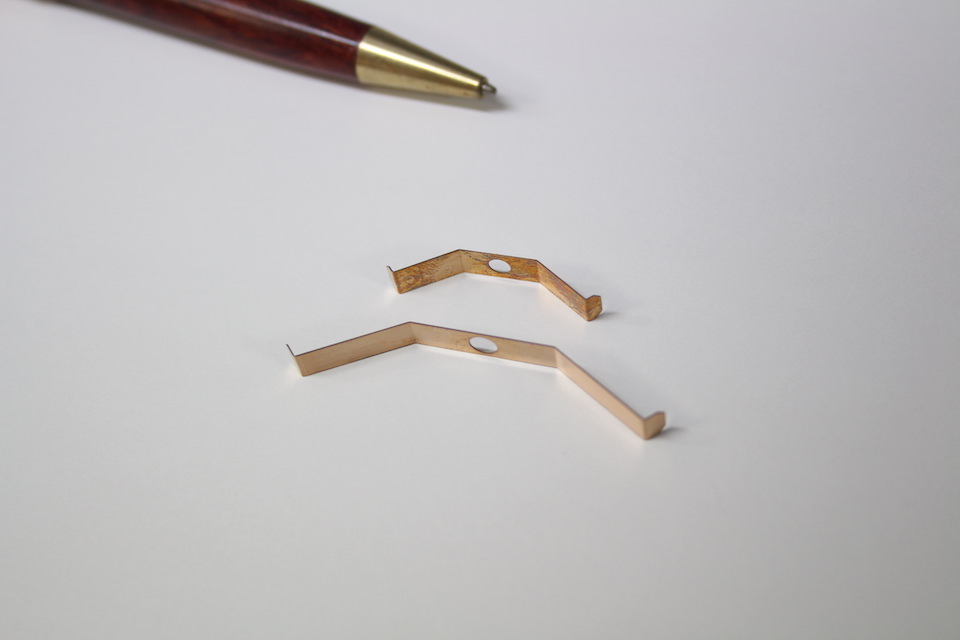

t0.2の薄板 接点バネ製作
材質 C5210 CSP t0.2
ご依頼数量 各10個

微細・精密接点バネを1個から

りん青銅C5210 CSPの接点バネ試作事例です。
数量は10個と少量ですが、既存の金型を用いた"金型レス加工"で
初期費用を抑えた板バネ製作をご提供します。

<製作事例>

二つ折り接点端子の少量製作画像
純銅の接点端子の製作事例です。平面部分は2重になって...
りん青銅 微細バネ接点 試作品製作画像
りん青銅 微細バネ接点 試作品製作
異種金属の接点部品 少量製作画像
接点製作1個から
微細接点バネ りん青銅 試作画像
微細接点バネ りん青銅 試作

※その他接点バネの製作事例は、こちらから
 形状など参考にしてください。

接点バネ製作にあたっては、できる限り金型レスで行い、複雑な曲げや微細な曲げ加工は簡易金型で
加工することによって、金型レスでは金型費用0円、簡易金型では、1/10ほどの価格で
製作が可能になります。

試作品から2000個程度まで一貫して対応

製作内容によって異なりますが、サイズ・形状によって1000個~2000個までの製作においては、
半順送金型の製作を行い対応しています。半順送金型で対応することにより、順送金型に対し
製作費の抑制・製作期間の大幅な短縮を行い、高精度な接点バネを効率よく生産することが可能です。

※大量生産には対応していません。

設計者・開発者向け、板バネ試作支援

設計・開発者の方々向けに接点バネの試作支援も行っております。
よく計算で算出をしようとされますが、接点バネは固定方法や応力の掛かる箇所・方向など様々な
要素によって結果が変わってしまうため、実物で試してみないと正確な答えは得難いです。

設計・開発者の方と現場が直接、打ち合わせを行うことにより、
図面作成から製作までの時間を短く、製品化までもスムーズにお手伝いすることが可能です。

※板バネ(接点バネ)の計算式は、こちらから
※失敗しない、板バネの設計(作り方)については、こちらから
 (接点バネも同様です)

  1. 接点バネの構想段階からの、ご相談
  2. 材質の選択(豊富な薄板金属の在庫
  3. 製作内容に合わせた、製作方法の選択
  4. 金型レス・簡易金型製作で、1個~約2000個の製作
  5. 材料分析(有償)
  6. 各種溶接加工

接点・端子で使用される主な材質

無酸素銅(C1020)

無酸素銅はブスバーや端子などによく使われる材質で、銅の純度が高く導電性に優れている材料ですが、その分柔らかく、バネ性は、ほぼありません。

物理的性質

比重 8.94
熱膨張係数
(20〜300℃)10-6/K
17.7
熱伝導度
(20℃)W/(m・K)
391
体積抵抗率
μΩ・m
0.0171
導電率
%IACS
101
縦弾性係数
Gpa
118

機械的性質( 1 / 4H )

引張試験 曲げ試験*1 硬さ試験(参考)
厚さ
mm
引張強さ
N/mm2
伸び
厚さ
mm
曲げ角度 内側半径 厚さ
mm
硬さ*2
HV
0.10以上 0.15未満 215〜285 15以上 2.0以下 180° 厚さの0.5倍 0.30以上 55〜100
0.15以上 0.30未満 20以上
0.30以上 4.0以下 215〜275 25以上

りん青銅、ベリリウム銅

無酸素銅やタフピッチ銅に比べて導電率は劣りますが、バネ性が必要な接点に使用されます。また、導電性の向上や酸化防止を目的に金メッキなどを施すことも少なくありません。

銅・銅合金・銅合金板バネ標準板厚表

バネ用ベリリウム銅,リン青銅、及び洋白の標準板厚
材質 C1720、C1700、C7701,C7521,C5210,C5191
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.35、 0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

真鍮
材質 C2801
板厚 mm 0.1、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1、1.2、1.4、1.5、1.6、2、2.3、2.5、2.6、3、3.2、3.5、4、5、6、8、10

タフピッチ銅
材質 C1100
板厚 mm 0.1、 0.15、 0.2、 0.25、 0.3、0.4、 0.45、 0.5、 0.6、 0.7、 0.8、1.0、 1.2、 1.4、 1.5、 1.6、 1.8、 2.0

無酸素銅
材質 C1020
板厚mm 0.3、 0.4、 0.5、 0.6、 0.8、1.0、 1.2、1.5、 1.6、2.0

ばね用ベリリウム銅,リン青銅、及び洋白の板厚寸法公差表

板厚mm 材料幅200以下
C1700,C1720
材料幅400以下
C5210,C7701
0.05以上 0.08以下 ±0.005
0.08を越え 0.15以下 ±0.008
0.15を越え 0.25以下 ±0.013
0.25を越え 0.4以下 ±0.018
0.4を越え 0.55以下 ±0.020
0.55を越え 0.7以下 ±0.025
0.7を越え 0.9以下 ±0.030
0.9を越え 1.2以下 ±0.035
1.2を越え 1.5以下 ±0.045
1.5を越え 2以下 ±0.050

ばね用ベリリウム銅,リン青銅、及び洋白の性質

種類の記号 調質記号 硬度(Hv) 引張強さ
(N/㎜2
伸び(%)
C5191(りん青銅2種) 1/2H 150~205 490~610 20%以上
H 180~230 590以上 8%以上
C5210(バネ用りん青銅) 1/2H 140~205 470~610 27%以上
H 185~235 590以上 20%以上
C7521(洋白2種) 1/2H 120~180 440~570 5%以上
H 150~210 540~640 3%以上
C7701(バネ用洋白) 1/2H 150~210 540~655 8%以上
H 180~240 630~735 4%以上
C1700(ベリリューム銅)
時効効果処理後
1/4H 330~410 1100以上 2%以上
H 360~430 1230以上 -
C1720(ベリリューム銅)
時効効果処理後
1/2H 345~430 1180以上 2%以上
H 380~450 1270以上 -
