プレス加工・板金加工の寸法公差について

ここでは、JIS規格の寸法公差を掲載しております。特に指定がない場合は、JIS B級にて製作しております。

また、JIS規格を超えた寸法精度の加工も行なっておりますので、図面等に記載ください。

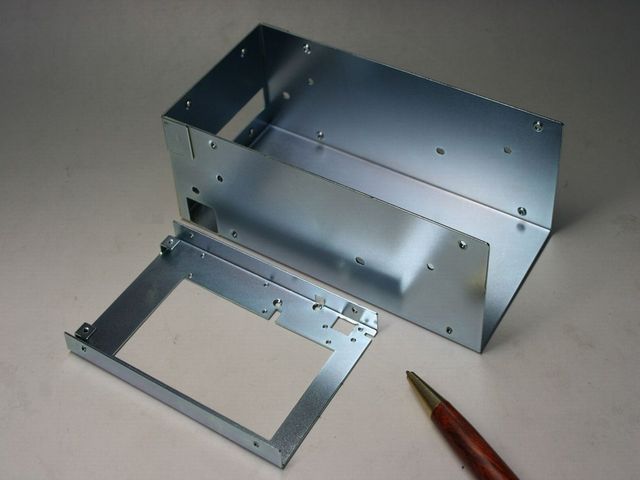

金属プレス・板金加工の寸法公差表

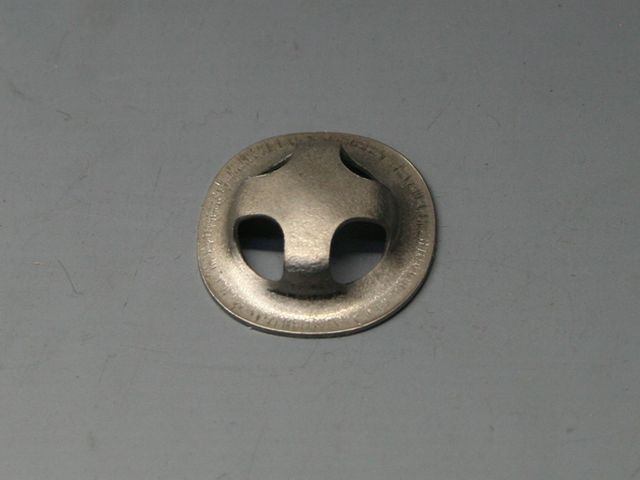

打ち抜き(形状カット)の寸法公差(JIS B0408-1991)

基準寸法区分 A級 B級 C級
6以下 ±0.05 ±0.1
±0.3
6を超え 30以下 ±0.1 ±0.2 ±0.5
30を超え 120以下 ±0.15 ±0.3 ±0.8
120を超え 400以下 ±0.2 ±0.5 ±1.2
400を超え 1000以下 ±0.3 ±0.8 ±2.0
1000を超え 2000以下 ±0.5 ±1.2 ±3.0

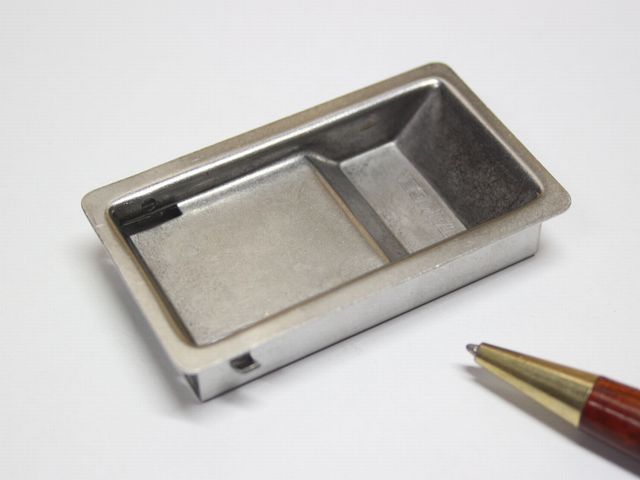

曲げ・絞り加工の寸法公差(JIS B0408-1991)

基準寸法区分 A級 B級 C級
6以下 ±0.1
±0.3 ±0.5
6を超え 30以下 ±0.2 ±0.5 ±1.0
30を超え 120以下 ±0.3 ±0.8 ±1.5
120を超え 400以下 ±0.5 ±1.2 ±2.5
400を超え 1000以下 ±0.8 ±2.0 ±4.0
1000を超え 2000以下 ±1.2 ±3.0 ±6.0
