板金部品

板金小部品、1個(試作)からの製作対応

こだま製作所では、製作数に合わせた工法で、
さまざまな精密板金部品製作のコストパフォーマンスを1個からご提供します。(*オーダー製作専門です)


1)金型レス(板金加工)

2)簡易金型(板金加工)

3)単金型(プレス加工)

4)半順送金型(プレス加工)

5)多数同時成形金型(プレス加工)

6)順送金型(プレス加工)




「こだま」がご提供できること


1)精密板金部品の構想段階からのご相談

材質・形状・機能性など、構想段階から対応いたします。

2)金型レス製作で、精密板金部品製作1個から

標準化された独自の金型で、初期費用ゼロで小部品製作が可能

3)約100個のリピート品、約2000個の限定製作対応

簡易金型技術、製作方法の選択で、コストパフォーマンスのご提供

4)様々な材料、豊富な在庫と材料入手

SUS系、リボン鋼、銅系、チタン系、インコネル系

5)t0.005~の箔・微細加工技術

6)各種溶接加工

7)各種表面処理・熱処理加工

8)各種金型・治具電極製作

8)材料分析



加工方法についての技術情報

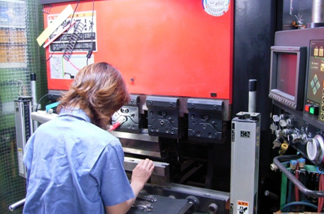

曲げ加工技術
曲げ加工技術
板金部品の材質・形状・精度に合わせて、曲げ金型の 選択と必要に応じて簡易型の製作を行い、製作内容の複合要素も分解し、単純な工程に置き換えて試作・少量製作の可能領域を 広げています。

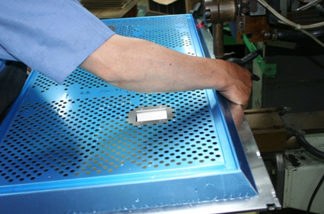

非鉄金属のスポット板金技術
非鉄金属のスポット板金技術
「こだま」では、板金パーツを始め小部品が主流ですが、液晶ディスプレイのシールドカバーのような、各部品の取り付け部分の、絞り・エンボス・段曲げ、そしてアルミスポット板金等の要素のある板金製品など、サイズ的に量産対応はできませんが 試作段階においては、簡易金型のノウハウと接合(板金)技術をもって対応しています。
試作・単品製作OK

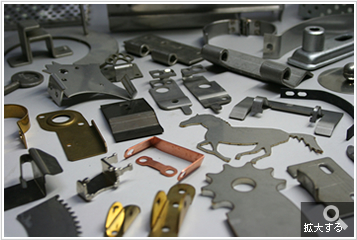

代表的な板金部品事例紹介

円形薄板銅板 t0.2とt0.6

円形薄板銅板 t0.2とt0.6
材質
C1020 t0.2, t0.6
製作数量
各10枚

圧着端子 特注製作

圧着端子 特注製作
材質
C1020 t2.0
製作数量
50個

インコネル600 精密板金

インコネル600 精密板金
材質
インコネル600
製作数量
500個

真鍮部品 試作

真鍮部品 試作
材質
C2801 t1.2
製作数量
5個

SUS304t0.4 精密板金 金型レス製作

SUS304t0.4 精密板金 金型レス製作
材質
SUS304 1/2H t0.4
製作数量
500個

SUS304t0.4 精密板金 簡易金型製作

SUS304t0.4 精密板金 簡易金型製作
材質
SUS304 1/2H t0.4
製作数量
500個

板バネ材を使用した産業機器部品

板バネ材を使用した産業機器部品
材質
SUS304 H t0.15
製作数量
200個

りん青銅t0.2 接点部品

りん青銅t0.2 接点部品
材質
C5210(リン青銅) t0.2とt0.25の組み付け
製作数量
300個

板金部品 金型レス製作

板金部品 金型レス製作
材質
SUS304 2B t2.0
製作数量
20個

アルミ精密板金

アルミ精密板金
材質
A5052 t1.0
製作数量
10個

SUS304t0.4 精密板金 金型レス製作

SUS304t0.4 精密板金 金型レス製作
材質
SUS304 1/2H t0.4
製作数量
500個

精密板金 溶接構造品

精密板金 溶接構造品
材質
SPCC
製作数量
製作10個から

チタン製 竿受け

チタン製 竿受け
材質
チタン合金
製作数量
製作1個から

板金部品 少量製作

板金部品 少量製作
材質
溶融亜鉛メッキ鋼板
製作数量
50個

アルミの精密板金加工

アルミの精密板金加工
材質
A5052 t0.5
製作数量
30個

アルミ精密板金

アルミ精密板金
材質
アルミ
製作数量
製作1個から

薄板金属金具の少量製作

薄板金属金具の少量製作
材質
SUS304 2B 0.3
製作数量
10個

SUS304 シャーシ 試作

SUS304 シャーシ 試作
材質
SUS304 CSP 1/2H t0.5
製作数量
30個

ステンレス精密板金部品

ステンレス精密板金部品
材質
SUS304 1/2H t0.15
製作数量
20個
